BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -143

DTC B1241 EVAPORATOR TEMPERATURE SENSOR SHORT (LOW)

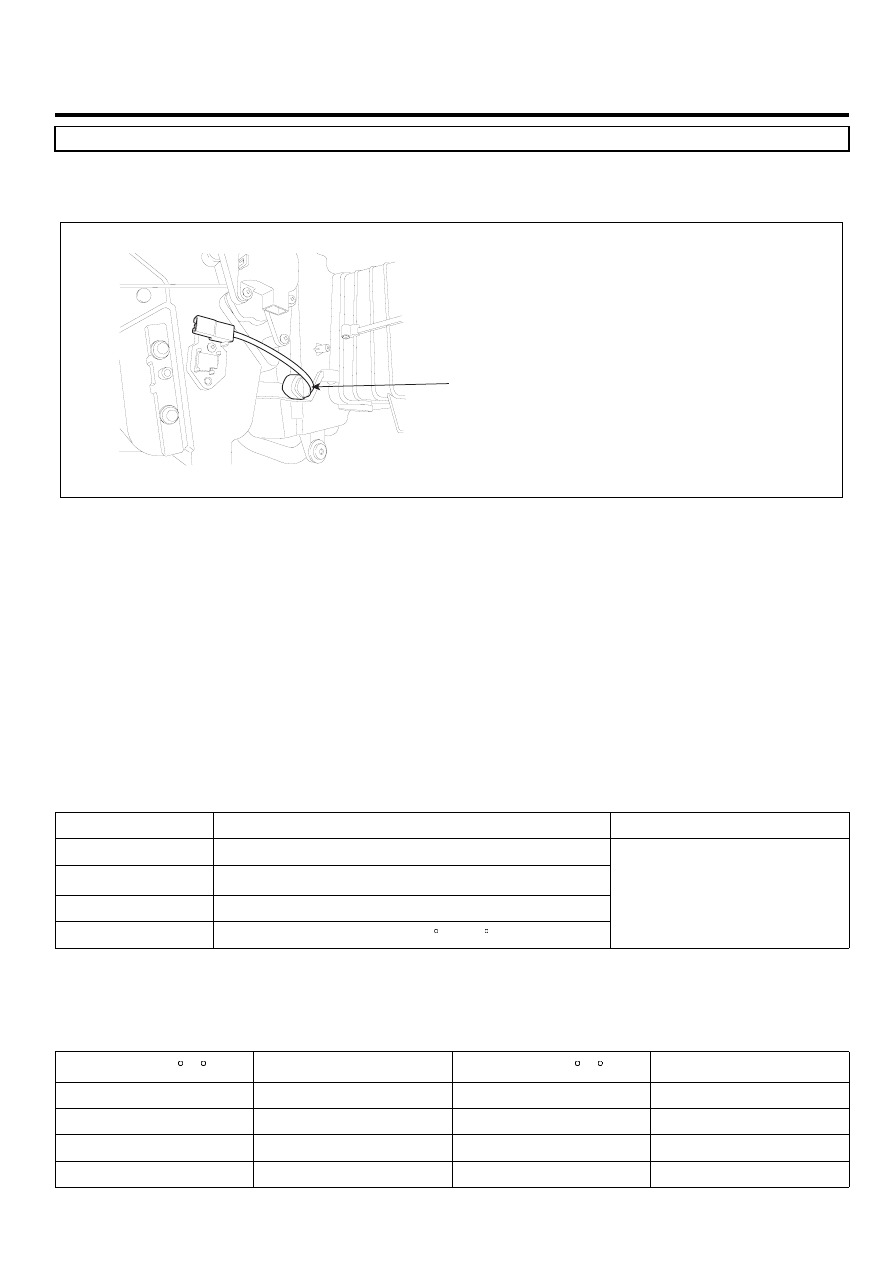

COMPONENT LOCATION

E486BCF6

Evaporator Temp. Sensor

SCMHA6704L

GENERAL DESCRIPTION

E8813265

The Evaporator temperature sensor located on heater unit, detects the core temperature and interrupts compressor relay
power, in order to prevent evaporator freezing by excessive cooling. It is a negative type thermistor whose resistance is
inversely proportional to temperature.

DTC DESCRIPTION

E059C248

The A/C controller sets DTC B1241 if there is a short circuit in evaporator temp. sensor signal harness or the measured
resistance value of sensor is less than threshold value(about 0.9kΩ )

DTC DETECTING CONDITION

E71F012F

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＜ 0.9kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of -2 C(28.4 F)

• Short circuit in harness
• Faulty Evaporator temp.

Sensor

• Faulty A/C control unit

SPECIFICATION

E8C0ABD9

※

Resistence value of evaporator sensor as a function of temperature.

Temperature[ C( F)]

Resistance(kΩ )

Temperature[ C( F)]

Resistance(kΩ )

-10(14)

13.6

15(59)

3.9

0(32)

8

30(86)

2

5(41)

6.2

40(104)

1.3

10(50)

4.9

50(122)

0.9

HA -144

HEATING, VENTILATION AND AIR CONDITIONING

MONITOR SCANTOOL DATA

E6823FFB

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "EVAPORATIVE SENSOR" Parameter on the Scantool.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

12.0  C

12.0  C

-2.0  C

0.00 V

91.75 %

90.18 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1241 EVAP. SENSOR - LOW INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1241.

Fig. 1

Fig. 2

EQBF519B

4.

Are the DTC B1241 present and is parameter of "EVAPORATIVE SENSOR" fixed?
※

Parameter of "EVAPORATIVE SENSOR" will be fixed at -2℃(28.4℉), if there is any fault in EVAPORATIVE SEN-

SOR.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

EAF84DC8

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -145

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

EAF42A6E

1.

Check for short to ground in harness.

1) Ignition "OFF"

2) Disconnect evaporator temp. sensor.

3) Measure resistance between terminal "1" of evaporator temp. sensor and chassis ground.

Specification : Approx. ∞Ω

1

2

1. Evaporator temp. sensor signal

2. Evaporator temp. sensor ground

Ω

SCMHA6539L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection" procedure.

NO

Check for short to ground in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EB45B875

1.

Check evaporator temp. sensor.

1) Ignition "OFF"

2) Disconnect evaporator temp. sensor.

3) Measure resistance between terminal "1" and "2" of evaporator temp. sensor.

Specification : Refer the specifications in fig 3.
