HA -134

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1237 AMBIENT TEMPERATURE SENSOR SHORT (LOW)

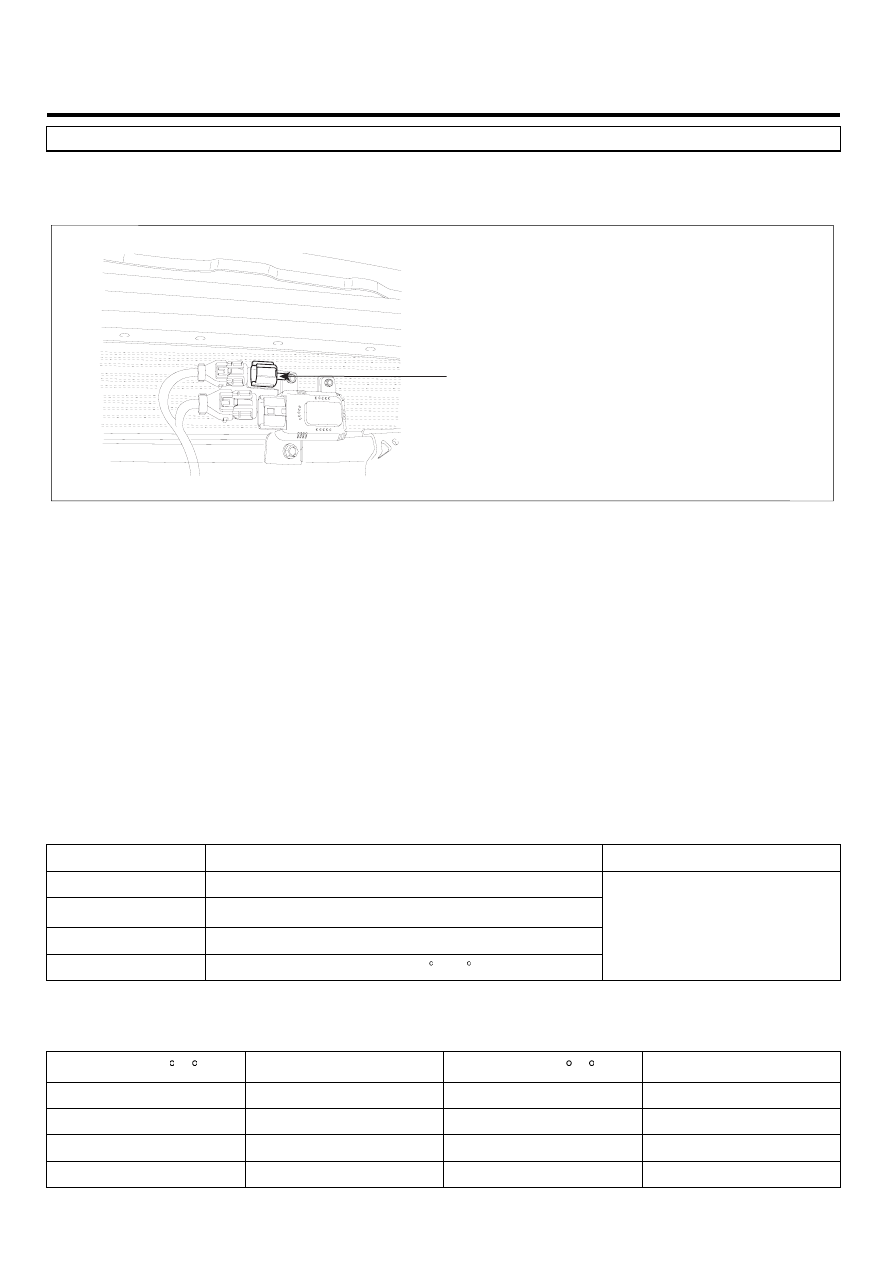

COMPONENT LOCATION

ED485BBE

Ambient Temp. Sensor

SCMHA6703L

GENERAL DESCRIPTION

E2ABCF83

The ambient temperature senor located at the center stay of the condenser, detects ambient air temperature. It is a nega-
tive type thermistor whose resistance is inversely proportional to temperature. Its output is used for discharge temperature
sensor, sensor fail-safe, temperature regulation door lock, blower motor level control, mix mode control and in-car humidity
control.

DTC DESCRIPTION

EF007347

The A/C controller sets DTC B1237 if there is a short circuit in ambient temp. sensor signal harness or the measured
resistance value of sensor is less than threshold value(about 7.48kΩ )

DTC DETECTING CONDITION

E76C2039

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＜ 7.48kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of 20 C(68 F)

• Short circuit in harness
• Faulty ambient temp. Sensor
• Faulty A/C control unit

SPECIFICATION

EA51C1AC

Temperature[ C( F)]

Resistance(kΩ )

Temperature[ C( F)]

Resistance(kΩ )

-30(-22)

527.99

25(77)

30

-15(5)

218.21

35(95)

19.6

0(32)

97.83

50(122)

10.82

15(59)

47.12

60(140)

7.48

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -135

MONITOR SCANTOOL DATA

E30FCFE7

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON"

3.

Monitor the "AMBIENT TEMP. SENSOR" Parameter on the Scantool.
※

Parameter of "AMBIENT TEMP. SENSOR" will be fixed at 20 C, if there is any fault in AMBIENT TEMP. SENSOR.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

17.0  C

12.0  C

20.0  C

13.0  C

0.00 V

91.75 %

90.18 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1237 AMBIENT TEMP. SNSR LOW

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1237.

Fig. 1

Fig. 2

EQBF516B

4.

Are the DTC B1237 present and is parameter of "AMBIENT TEMP. SENSOR" fixed?

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E20274CA

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

HA -136

HEATING, VENTILATION AND AIR CONDITIONING

NO

Go to "Signal circuit inspection" procedure.

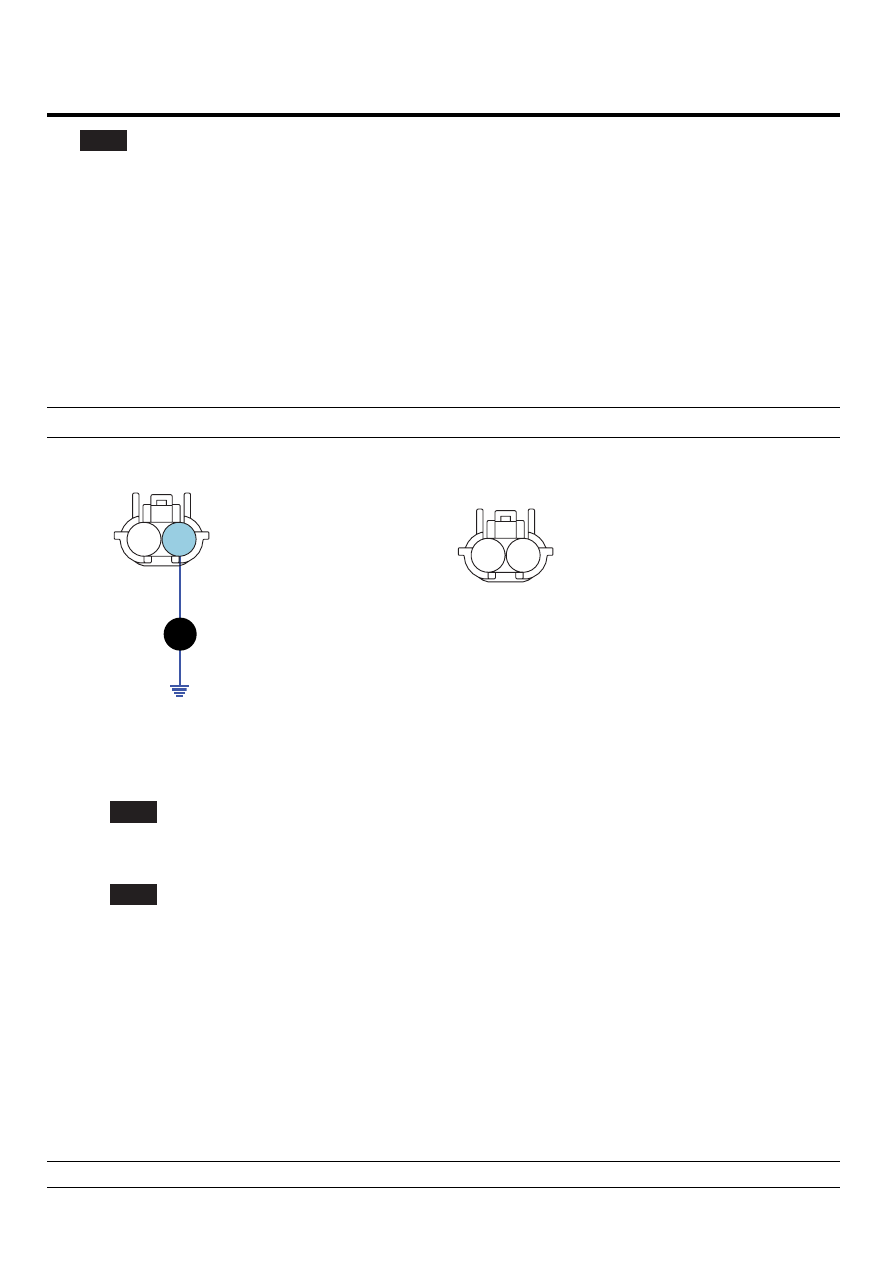

SIGNAL CIRCUIT INSPECTION

EC50D358

1.

Check for short to ground in harness.

1) Ignition "OFF"

2) Disconnect ambient temp. sensor.

3) Measure resistance between terminal "1" of ambient temp. sensor and chassis ground.

Specification : Approx. ∞Ω

Ω

1

2

1

2

1. Ambient temp. sensor signal(+)

2. Ambient temp. sensor ground

SCMHA6534L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection" procedure.

NO

Check for short to ground in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

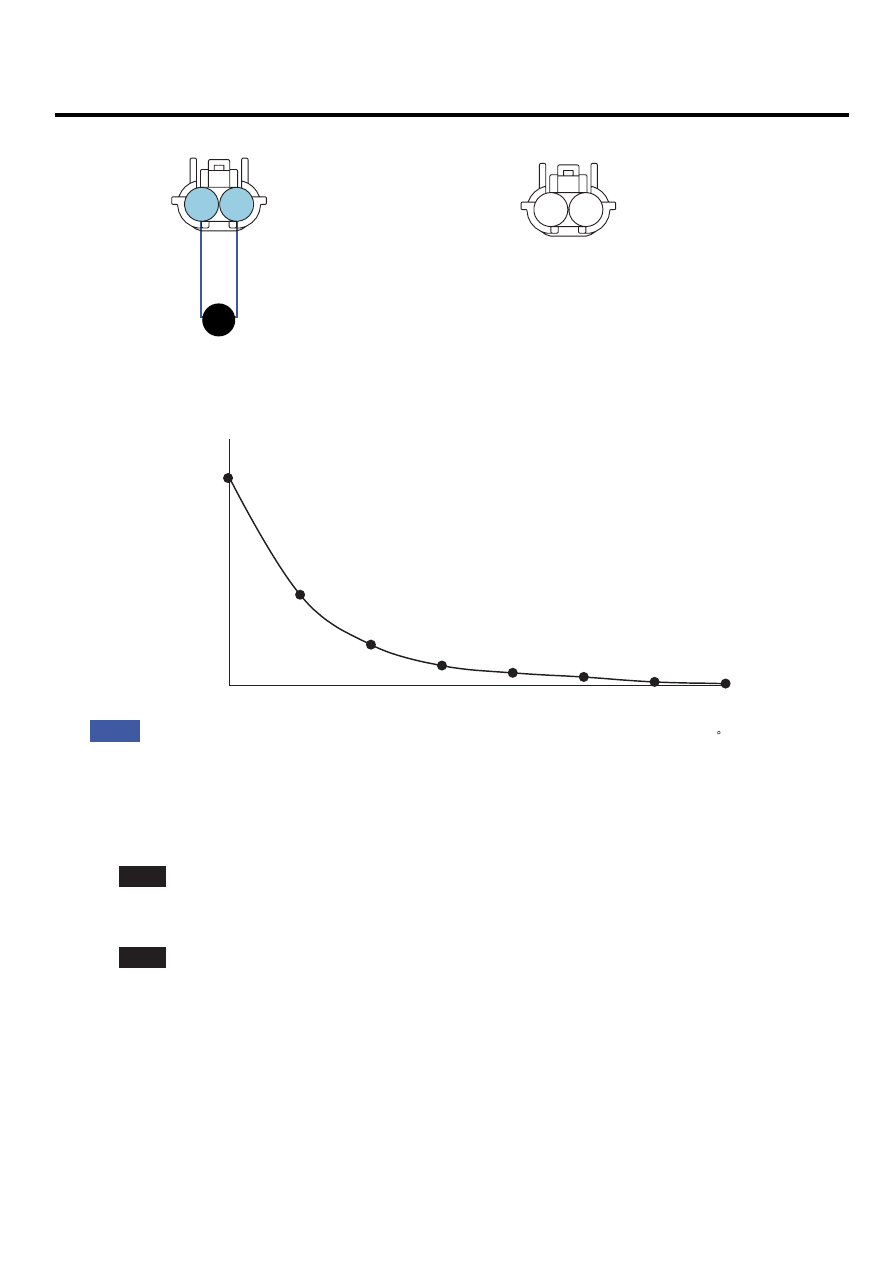

COMPONENT INSPECTION

E3B39A1B

1.

Check Ambient temp. sensor.

1) Ignition "OFF"

2) Disconnect ambient temp. sensor.

3) Measure resistance between terminal "1" and "2" of ambient temp. sensor.

Specification : Refer the specifications in fig 3.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -137

1

2

1

2

Ω

1. Ambient temp. sensor signal
2. Ambient temp. sensor ground

SCMHA6535L

218.21

97.83

47.12

30

19.6

10.82

7.48

527.99

0

100

200

300

400

500

600

-30

-15

0

15

25

35

50

60

Resistance

(k

Ω)

T emper atur e( c)

Fig 3) Specifications : Resistance value of ambient temp. sensor as a function of temperature.

Fig. 3

EQBF516F

4) Is the measured resistance within specifications in fig3? (tolerance limits ±3%)

YES

Go to "Check A/C Control Unit" procedure.

NO

Substitute with a known-good ambient temp. sensor and check for proper operation.
If the problem is corrected, replace ambient temp. sensor and then go to "Verification of Vehicle Repair" proce-
dure.

2.

Check A/C Control Unit

1) Engine "ON"

2) Disconnect ambient temp. sensor.

3) Measure voltage between terminal "3" of A/C Control Unit and chassis ground.
