DTC B1234 IN-CAR TEMPERATURE SENSOR OPEN (HIGH)

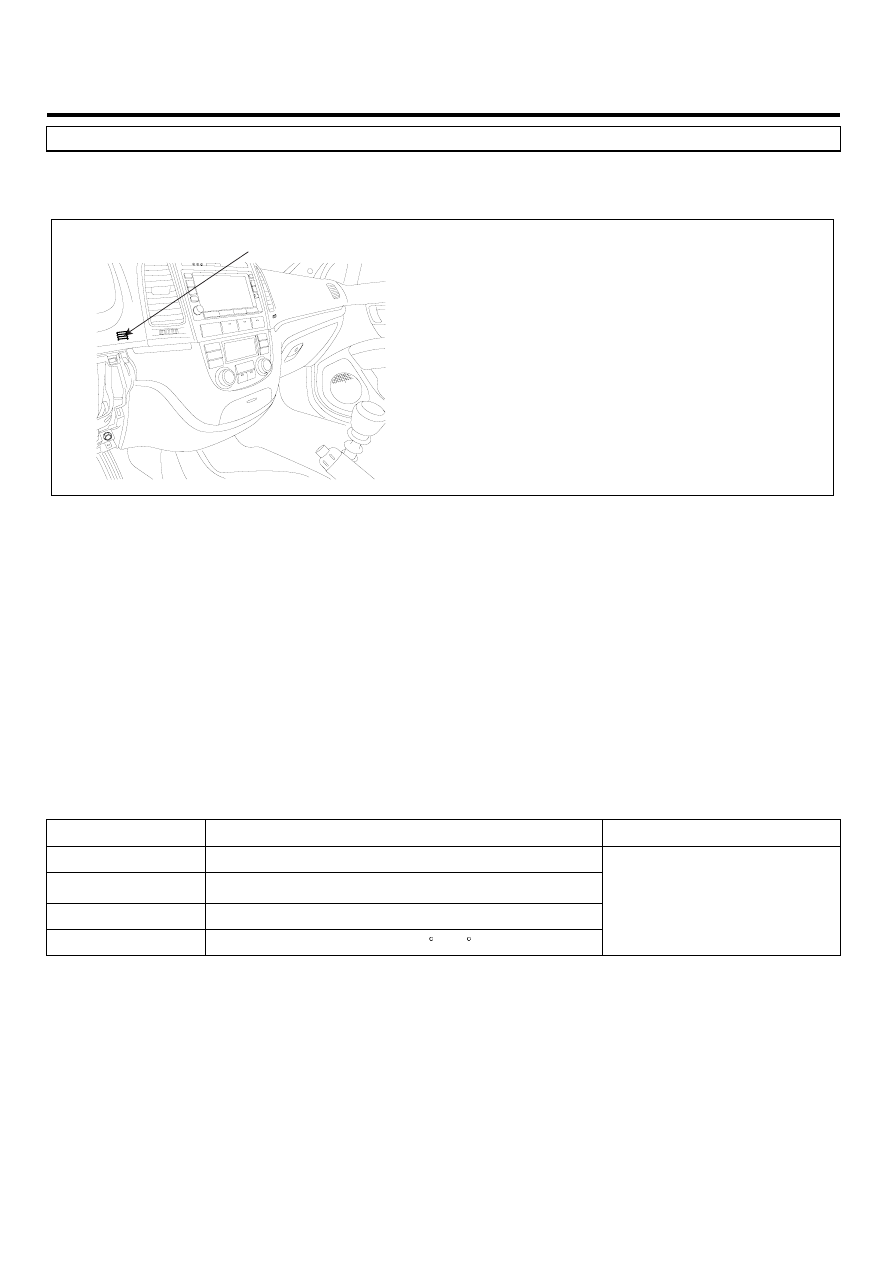

COMPONENT LOCATION

EE9B6B17

Incar Temperature Sensor

SCMHA6702L

GENERAL DESCRIPTION

E9F794B3

The incar temperature sensor located at crush pad, control unit contains a thermistor which measures the temperature of
the inside. The signal, decided by the resistance value which changes in accordance with perceived inside temperature,
is delivered to heater control unit and according to this signal, the control unit regulates incar temperature to intended
value.

DTC DESCRIPTION

E11DE569

The A/C controller sets DTC B1234 if there is an open circuit in incar temp. sensor signal harness or the measured
resistance value of sensor is more than threshold value(about 509.57kΩ )

DTC DETECTING CONDITION

E854B0E4

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＞ 509.57 kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of 25 C(77 F)

• Open Circuit in harness
• Faulty incar temp. Sensor
• Faulty A/C control unit

SPECIFICATION

E1AB1CCB

Refer to DTC B1233.

MONITOR SCANTOOL DATA

E60EDB2F

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON"

3.

Monitor the "INCAR TEMP. SENSOR" Parameter on the Scantool.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -131

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

13.0  C

25.0  C

11.5  C

12.5  C

0.00 V

75.68 %

89.79 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1234 IN-CAR TEMP. SNSR HIGH

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1234.

Fig. 1

Fig. 2

EQBF515A

4.

Are the DTC B1234 present and is parameter of "INCAR TEMP. SENSOR" fixed?
※

Parameter of "INCAR TEMP. SENSOR" will be fixed at 25℃(77℉), if there is any fault in INCAR TEMP. SENSOR.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E941866C

Refer to DTC B1233.

SIGNAL CIRCUIT INSPECTION

E1781154

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect incar temp. sensor.

3) Measure resistance between terminal "4" of incar temp. sensor and terminal "5" of A/C Control Unit..

Specification : Approx. 0 Ω

HA -132

HEATING, VENTILATION AND AIR CONDITIONING

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

1

2

3

5 4

6

1. Motor(-)
2. Sensor ground
3. Humidity sensor signal

4. In-car sensor temp. signal

5. Sensor power (5V)
6. Motor(+)

Ω

14 13

16

18

SCMHA6532L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit Inspection " procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

EF779270

1.

Check for open in ground harness.

1) Ignition "OFF"

2) Disconnect incar temp. sensor.

3) Measure resistance between terminal "2" of incar temp. sensor and terminal "12" of A/C Control Unit.

Specification : Approx. 0 Ω

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

1

2

3

5 4

6

1. Motor(-)

2. Sensor ground

3. Humidity sensor signal
4. In-car sensor temp. signal
5. Sensor power (5V)
6. Motor(+)

Ω

14 13

16

18

SCMHA6533L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection " procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -133

NO

Check for open in ground harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EB9720FD

Refer to DTC B1233.

VERIFICATION OF VEHICLE REPAIR

E10F3C2D

Refer to DTC B1233.
