HA -122

HEATING, VENTILATION AND AIR CONDITIONING

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

14.0  C

12.0  C

12.0  C

13.0  C

0.00 V

84.69 %

51.76 %

255

100.0 %

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

INTAKE SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1209 INTAKE P. - HIGH INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1209.

Fig. 1

Fig. 2

EQBF590D

4.

Are the DTC B1209 present and is parameter of "Intake potentiometer" fixed?
※

Parameter of "Intake potentiometer" will be fixed at 100%(or any value above 90%), or 0% (or any value below

10%), if there is any fault in Intake potentiometer.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E38A07A2

Refer to DTC B1208.

SIGNAL CIRCUIT INSPECTION

E7CCC554

1.

Check for short in harness.

1) Ignition "OFF"

2) Disconnect Intake potentiometer.

3) Measure resistance between terminal "6" and "7" of Intake potentiometer.

Specification : Approx. ∞ Ω

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -123

*

*

3

4

5

6

7

3. Motor (Rec)
4. Motor (Fre)

5. Potentiometer ground

6. Potentiometer signal
7. Sensor reference voltage(+5V)

Ω

SCMHA6527L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit Inspection" procedure.

NO

Check for short to power harness in signal harness. Repair as necessary and go to "Verification of Vehicle
Repair" procedure.

GROUND CIRCUIT INSPECTION

E226B4E7

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Intake Potentiometer.

3) Measure resistance between terminal "5" of Intake Potentiometer and chassis ground.

Specification : Approx. 0 Ω

*

*

3

4

5

6

7

3. Motor (Rec)
4. Motor (Fre)

5. Potentiometer ground

6. Potentiometer signal
7. Sensor reference voltage(+5V)

Ω

SCMHA6528L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection" procedure.

NO

Check for open in ground harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

HA -124

HEATING, VENTILATION AND AIR CONDITIONING

COMPONENT INSPECTION

EF55F62B

Refer to DTC B1208.

VERIFICATION OF VEHICLE REPAIR

E43701D1

Refer to DTC B1208.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -125

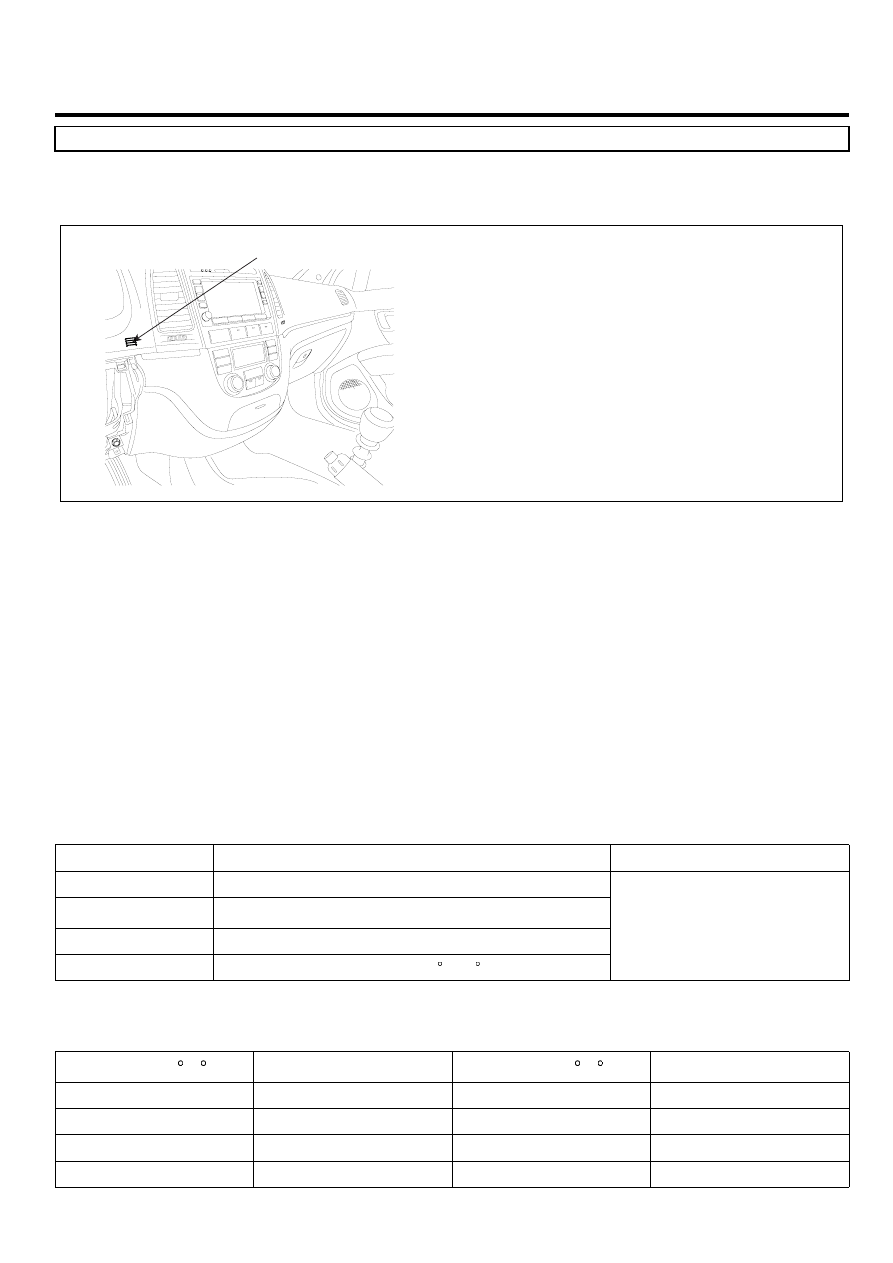

DTC B1233 IN-CAR TEMPERATURE SENSOR SHORT (LOW)

COMPONENT LOCATION

EB57D004

Incar Temperature Sensor

SCMHA6702L

GENERAL DESCRIPTION

EC43DDF5

The incar temperature sensor located at crush pad, control unit contains a thermistor which measures the temperature of
the inside. The signal, decided by the resistance value which changes in accordance with perceived inside temperature,
is delivered to heater control unit and according to this signal, the control unit regulates incar temperature to intended
value.

DTC DESCRIPTION

EB63EFE3

The A/C controller sets DTC B1233 if there is a short circuit in incar temp. sensor signal harness or the measured resis-
tance value of sensor is less than threshold value(about 7.46kΩ )

DTC DETECTING CONDITION

E1046384

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＜ 7.46 kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of 25 C(77 F)

• Short circuit in harness
• Faulty incar temp. Sensor
• Faulty A/C control unit

SPECIFICATION

E4823648

Temperature[ C( F)]

Resistance(kΩ )

Temperature[ C( F)]

Resistance(kΩ )

-30(-22)

509.57

25(77)

30

-15(5)

216.07

35(95)

15.59

0(32)

97.71

50(122)

10.81

15(59)

47.13

60(140)

7.46
