HA -114

HEATING, VENTILATION AND AIR CONDITIONING

COMPONENT INSPECTION

EE9D88DB

Refer to DTC B1204.

VERIFICATION OF VEHICLE REPAIR

ECF5DABA

Refer to DTC B1204.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -115

DTC B1208 INTAKE POTENTIOMETER OPEN

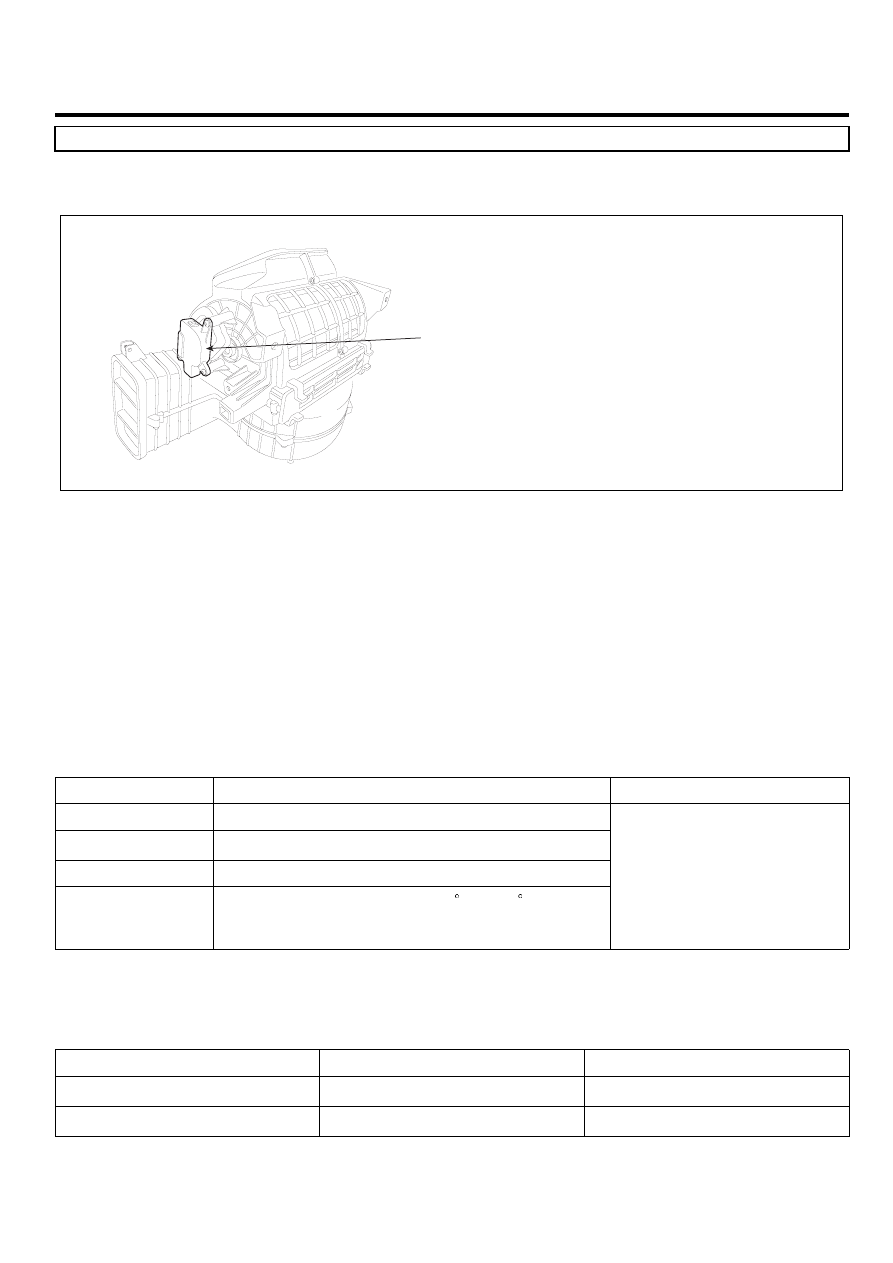

COMPONENT LOCATION

EF749215

Intake Door Actuator

SCMHA6701L

GENERAL DESCRIPTION

EA50D8D5

Intake door located at heater unit controls the inlet of car. When driver operates the intake switch, A/C controller recir-
culationeives mode signal from intake switch and operates intake door actuator to turn intake door to intended position.
(with fresh mode signal, intake door is closed and with fresh mode signal, intake door is opened).

DTC DESCRIPTION

E6782025

The A/C controller sets DTC B1208 if there is an open circuit or poor connection in the intake potentiometer.

DTC DETECTING CONDITION

E0CD3E1C

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＜ 0.1V

Detecting time

• 0.3 sec

FAIL SAFE

• If temperature setting 17~24.5 C(63~76 F) fix

at max. cooling position.

• Fix at fresh

• Poor connection of

connected part

• Open circuit in harness
• Short circuit in harness
• Faulty driver intake

potentiometer

SPECIFICATION

E6D66101

※

Voltage value of Intake potentiometer as a function of position of Intake door

Door position

Voltage

Threshold value

Fresh

0.3±0.15V

Voltage value ＆ 〈 0.08V

Recirculation

4.7±0.15V

Voltage value ＆〈 4.9V

HA -116

HEATING, VENTILATION AND AIR CONDITIONING

MONITOR SCANTOOL DATA

EBF0EE9F

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "Intake Potentiometer" Parameter on the Scantool while operating intake switch.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

14.0  C

12.0  C

12.0  C

13.0  C

0.00 V

84.69 %

51.76 %

255

 6.3  %

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO.(DR.)

DIRECTION POTENIO.DR.

PASSENGER PHOTO SENSOR

INTAKE SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1208 INTAKE P. - LOW INPUT

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1208.

Fig. 1

Fig. 2

EQBF590C

4.

Are the DTC B1208 present and is parameter of "Intake Potentiometer" fixed?
※

Parameter of "Intake Potentiometer" will be fixed at 100%(or any value above 90%), or 0% (or any value below

10%), if there is any fault in Intake potentiometer.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E0353933

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -117

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

E9A2AB82

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Intake potentiometer.

3) Measure resistance between terminal "6" of Intake Potentiometer and terminal "24" of A/C control unit.

Specification : Approx. 0 Ω

1

2

3

4

6

9

10

12

13

14

15

16

17

18

19

20

21

22

23

24

*

* *

*

25

26

*

*

3

4

5

6

7

3. Motor (Rec)
4. Motor (Fre)

5. Potentiometer ground

6. Potentiometer signal

7. Sensor reference voltage(+5V)

Ω

SCMHA6522L

4) Is the measured resistance within specifications?

YES

Go to "Check for short to ground in harness" procedure.

NO

Check for open in signal harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

2.

Check for short to ground in harness.

1) Ignition "OFF"

2) Disconnect Intake potentiometer.

3) Measure resistance between terminal "6" of Intake Potentiometer and chassis ground.

Specification : Approx. ∞ Ω
