HA -118

HEATING, VENTILATION AND AIR CONDITIONING

*

*

3

4

5

6

7

3. Motor (Rec)
4. Motor (Fre)

5. Potentiometer ground

6. Potentiometer signal

7. Sensor reference voltage(+5V)

Ω

SCMHA6523L

4) Is the measured resistance within specifications?

YES

Go to "Power circuit Inspection" procedure.

NO

Check for short to ground in signal harness. Repair as necessary and go to "Verification of Vehicle Repair"
procedure.

POWER SUPPLY CIRCUIT INSPECTION

E638022A

1.

Check for short or open in harness.

1) Ignition "ON"

2) Connect Intake Potentiometer.

3) Measure voltage between terminal "7" of Intake Potentiometer and chassis ground.

Specification : Approx. 5V

*

*

3

4

5

6

7

3. Motor (Rec)
4. Motor (Fre)

5. Potentiometer ground
6. Potentiometer signal

7. Sensor reference voltage(+5V)

v

SCMHA6524L

4) Is the measured voltage within specifications?

YES

Go to "Component inspection" procedure.

NO

Check for short or open in power harness. Repair as necessary and go to "Verification of Vehicle Repair" pro-
cedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -119

COMPONENT INSPECTION

E4DCDE12

1.

Check actuator motor.

1) Ignition "OFF"

2) Disconnect Intake Potentiometer.

3) Verify that the temperature actuator operates to the fresh position when connecting 12V to the terminal "3" and

grounding terminal "4".

4) Verify that the temperature actuator operates to the recirculation position when the connections are reversed.

(-)

(+)

*

*

3

4

5

6

7

5. Potentiometer ground
6. Potentiometer signal
7. Sensor reference voltage(+5V)

SCMHA6525L

5) Does the actuator work properly?

YES

Go to "Check potentiometer" procedure.

NO

Substitute with a known-good actuator and check for proper operation. If the problem is corrected, replace ac-
tuator and then go to "Verification of Vehicle Repair" procedure.

2.

Check potentiometer

1) Ignition "ON"

2) Connect Intake potentiometer.

3) Measure voltage between terminal "5" and "6" of Intake potentiometer while operating Intake switch.

Specification : Refer to the specifications

*

*

3

4

5

6

7

3. Motor (Rec)
4. Motor (Fre)

5. Potentiometer ground
6. Potentiometer signal

7. Sensor reference voltage(+5V)

v

SCMHA6526L

HA -120

HEATING, VENTILATION AND AIR CONDITIONING

Door position

Voltage (5-6)

Error detecting

Fresh

0.3 ± 0.15V

Low voltage : 0.08V or less

Recirculation

4.7 ± 0.15V

High voltage : 4.9V or more

Specifications : Voltage value of Intake potentiometer as a function of position of Intake.

4) Is the measured voltage within specifications?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with a known-good actuator and check for proper operation. If the problem is corrected, replace ac-
tuator and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E5797203

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -121

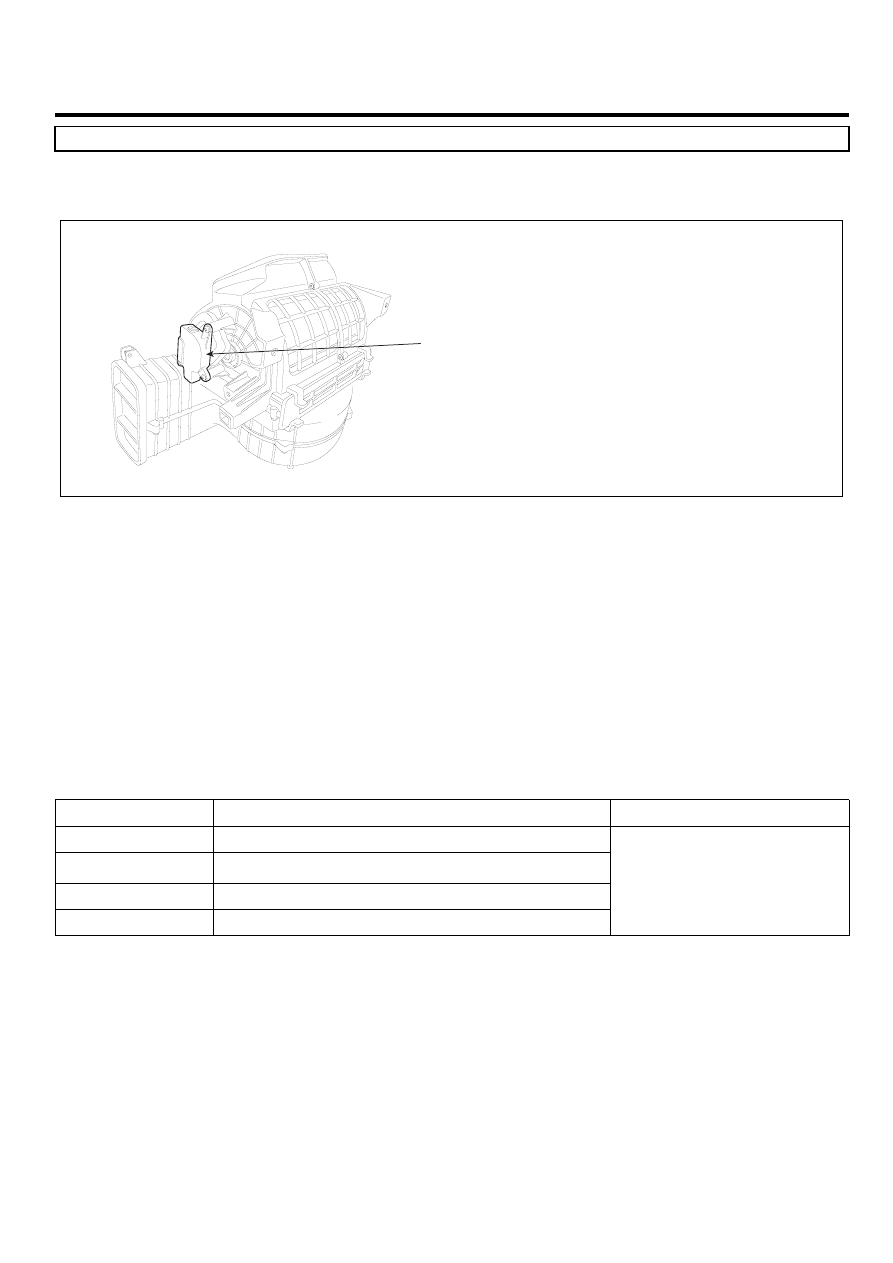

DTC B1209 INTAKE POTENTIOMETER SHORT

COMPONENT LOCATION

E093235F

Intake Door Actuator

SCMHA6701L

GENERAL DESCRIPTION

EE9BD028

Intake door located at heater unit controls the inlet of car. When driver operates the intake switch, A/C controller recir-
culationeives mode signal from intake switch and operates intake door actuator to turn intake door to intended position.
(with fresh mode signal, intake door is closed and with fresh mode signal, intake door is opened).

DTC DESCRIPTION

E2770B43

The A/C controller sets DTC B1209 if there is a short to power in the Intake potentiometer.

DTC DETECTING CONDITION

EEE85217

Item

Detecting Condition

Possible cause

DTC Strategy

• Voltage check

Threshold value

• ＞ 4.9V

Detecting time

• 0.3 sec

FAIL SAFE

• Fix at fresh

• Short circuit in harness
• Faulty Intake potentiometer
• Open circuit in harness

SPECIFICATION

E39D5040

Refer to DTC B1208.

MONITOR SCANTOOL DATA

E43084A0

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "Intake Potentiometer" Parameter on the Scantool while operating Intake switch.
