HA -138

HEATING, VENTILATION AND AIR CONDITIONING

Specification : Approx. 5V

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

3.  Ambient temp. sensor signal

v

14 13

16

18

SCMHA6536L

4) Is the measured voltage within specifications?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with a known-good A/C Control Unit and check for proper operation.
If the problem is corrected, replace A/C Control Unit and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EC81091E

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -139

DTC B1238 AMBIENT TEMPERATURE SENSOR OPEN (HIGH)

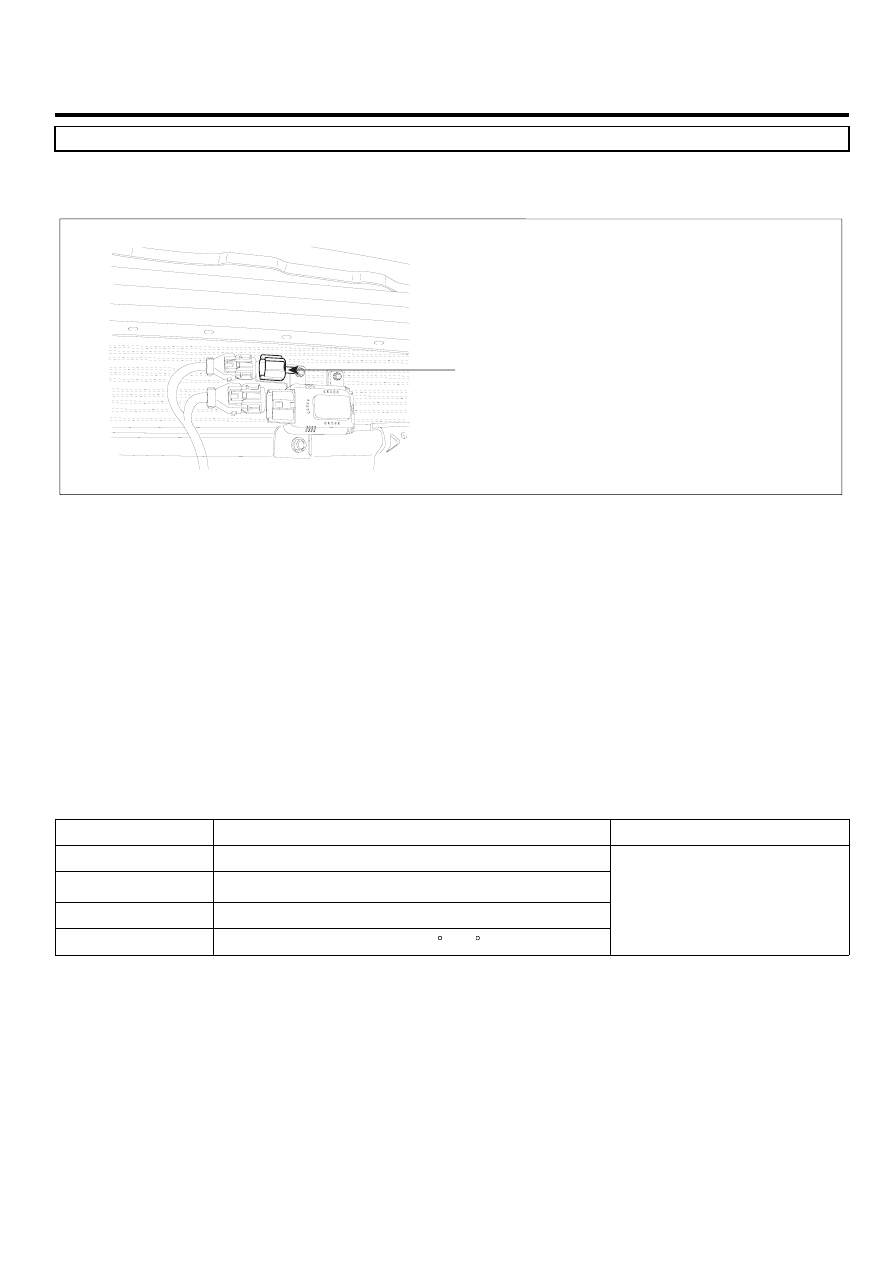

COMPONENT LOCATION

EDF1649A

Ambient Temp. Sensor

SCMHA6703L

GENERAL DESCRIPTION

E4951473

The ambient temperature senor located at the center stay of the condenser, detects ambient air temperature. It is a nega-
tive type thermistor whose resistance is inversely proportional to temperature. Its output is used for discharge temperature
sensor, sensor fail-safe, temperature regulation door lock, blower motor level control, mix mode control and in-car humidity
control.

DTC DESCRIPTION

EBEAF741

The A/C controller sets DTC B1238 if there is an open circuit in ambient temp. sensor signal harness or the measured
resistance value of sensor is more than threshold value(about 527kΩ )

DTC DETECTING CONDITION

ECC7468F

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＞ 527kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of 20 C(67 F)

• Open Circuit in harness
• Faulty ambient temp. Sensor
• Faulty A/C control unit

SPECIFICATION

E611C585

Refer to DTC B1237.

MONITOR SCANTOOL DATA

E1C87A66

1.

Connect scantool to Data Link Connector(DLC).

2.

Engine "ON"

3.

Monitor the "AMBIENT TEMP. SENSOR" Parameter on the Scantool.

HA -140

HEATING, VENTILATION AND AIR CONDITIONING

※

Parameter of "AMBIENT TEMP. SENSOR" will be fixed at 20℃(67℉), if there is any fault in AMBIENT TEMP.

SENSOR.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

17.0  C

12.0  C

20.0  C

13.0  C

0.00 V

91.75 %

90.18 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1238 AMBIENT TEMP. SNSR HIGH

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1238.

Fig. 1

Fig. 2

EQBF517A

4.

Are the DTC B1238 present and is parameter of "AMBIENT TEMP. SENSOR" fixed?

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E7F0FB77

Refer to DTC B1237.

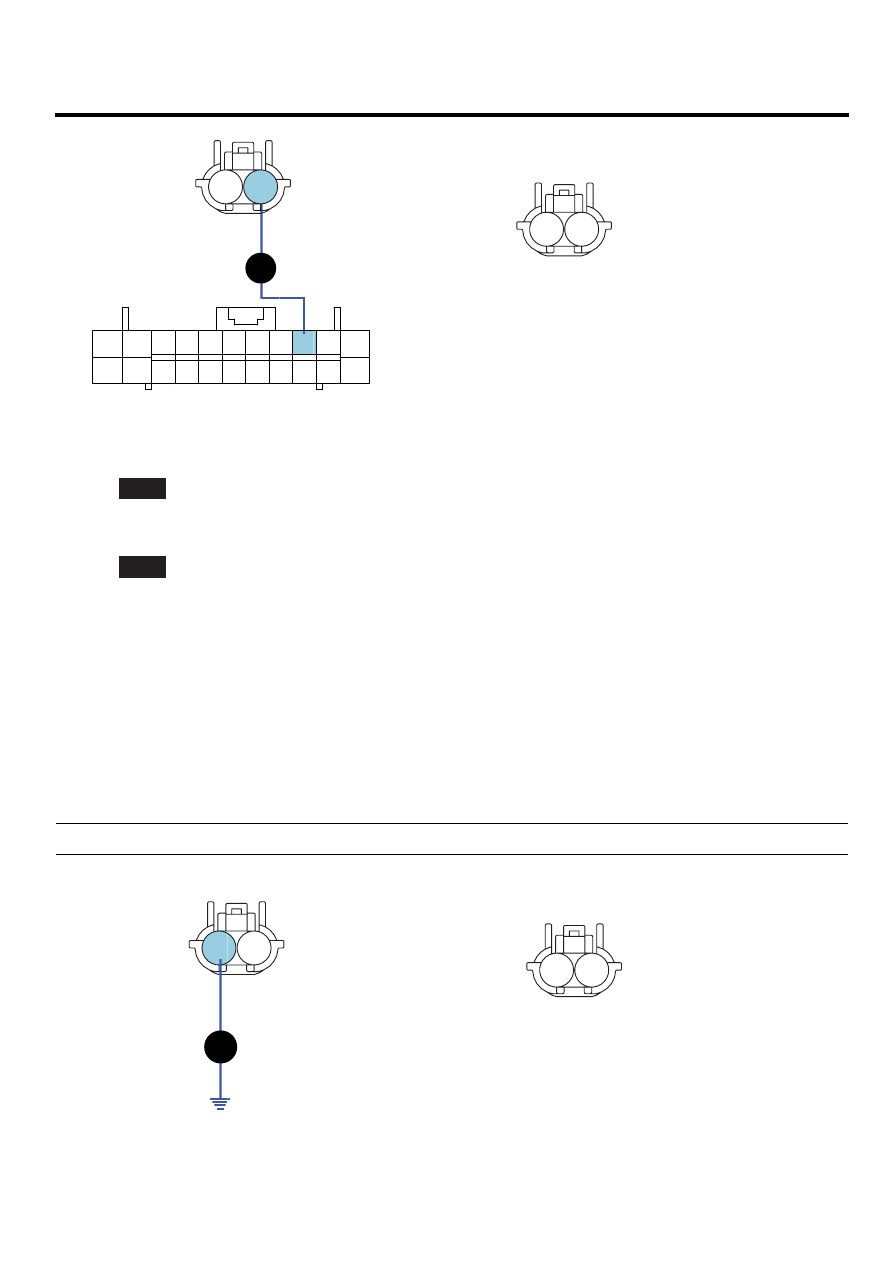

SIGNAL CIRCUIT INSPECTION

E124C6B6

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect ambient temp. sensor.

3) Measure resistance between terminal "1" of ambient temp. sensor and terminal "3" of A/C Control Unit.

Specification : Approx. 0 Ω

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -141

Ω

*

*

*

*

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

1

2

1

2

1. Ambient temp. sensor signal(+)

2. Ambient temp. sensor ground

SCMHA6537L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit Inspection " procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

EA9F4A89

1.

Check for open in ground harness.

1) Ignition "OFF"

2) Disconnect ambient temp. sensor.

3) Measure resistance between terminal "2" of ambient temp. sensor and chassis ground.

Specification : Approx. 0 Ω

1. Ambient temp. sensor signal(+)

2. Ambient temp. sensor ground

1

2

Ω

1

2

SCMHA6538L

4) Is the measured resistance within specifications?
