HA -90

HEATING, VENTILATION AND AIR CONDITIONING

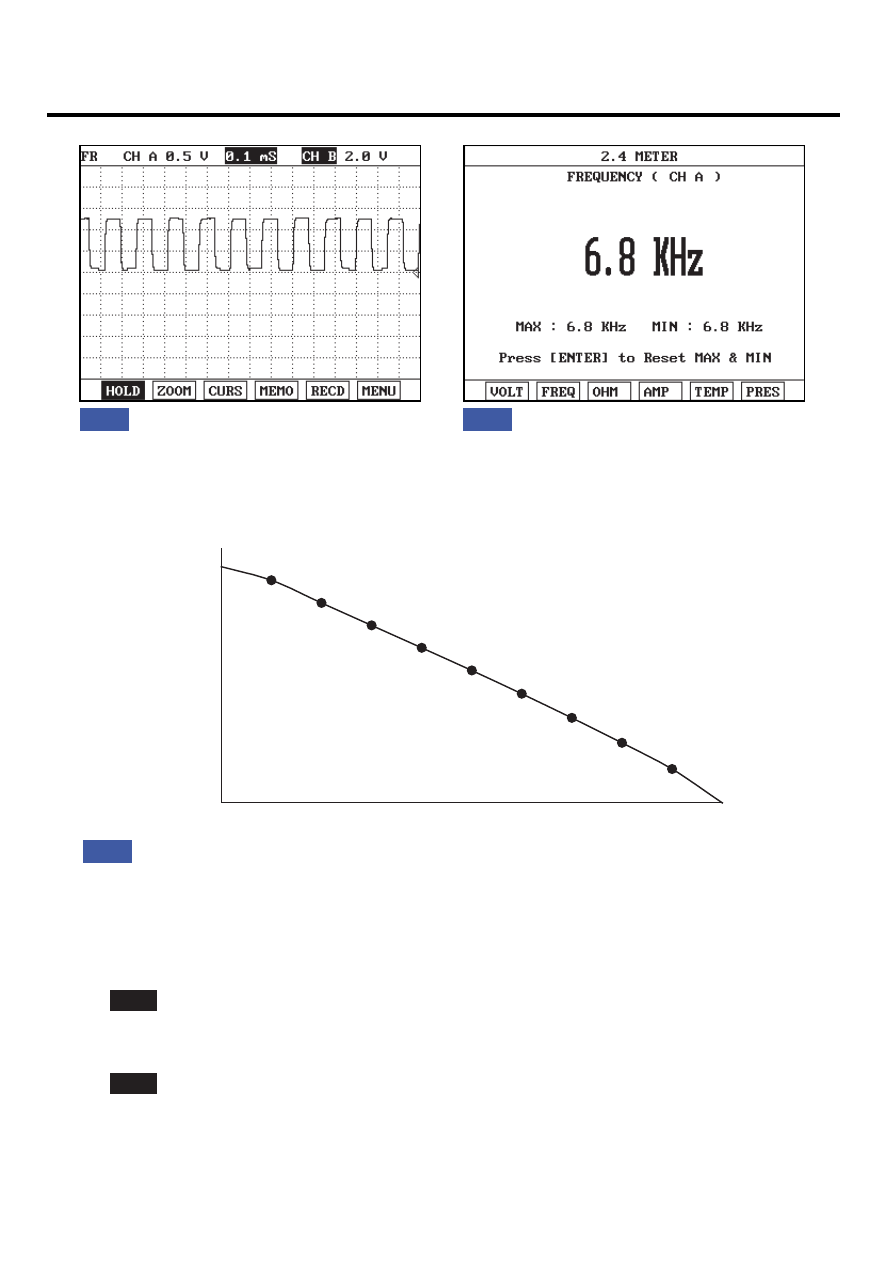

Fig 3 : Signal waveform of Humidity sensor.
Fig 4 : Frequency of Humidity sensor Measured by scantool.

Fig. 3

Fig. 4

EQBF510F

7,224

7,100

6,976

6,853

6,728

6,600

6,468

6,330

6,186

6,000

6,200

6,400

6,600

6,800

7,000

7,200

7,400

0

10

20

30

40

50

60

70

80

90

100

Fr equency

Fig 5) Specifications : Frequency value of humidity sensor as a function of Relative humidity.

Fig. 5

(Hz)

Humidity(%)

EQBF510Q

4) Is the measured frequency within specifications in fig 5? (tolerance limits ± 5%)

YES

Go to "Check A/C Control Unit" procedure.

NO

Substitute with a known-good Humidity sensor and check for proper operation.
If the problem is corrected, replace Humidity sensor and then go to "Verification of Vehicle Repair" procedure.

2.

Check A/C Control Unit

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -91

1) Engine "ON"

2) Disconnect Humidity Sensor.

3) Measure voltage value between terminal "4" of A/C control unit and chassis ground.

Specification : 5V

1

12

15

17

19

14 13

16

18

20

21

22

2

3

4

5

6

7

8

9

10

11

4.  Humidity sensor signal

v

SCMHA6504L

4) Is the measured voltage within specification?

YES

Check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or damage.
Repair or replace as necessary and then go to "Verification of Vehicle Repair" procedure.

NO

Substitute with a known-good A/C Control Unit and check for proper operation.
If the problem is corrected, replace A/C Control Unit and then go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E0FE9B19

After a repair, it is essential to verify that the fault has been corrected.

1.

Connect scantool and select "Diagnostic Trouble Codes(DTCs)" mode and then clear DTC.

2.

Operate the vehicle and monitor the DTC on the scantool.

3.

Are any DTCs present?

YES

Go to the applicable troubleshooting procedure.

NO

System is performing to specification at this time.

HA -92

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1201 HUMIDITY SENSOR SHORT (LOW)

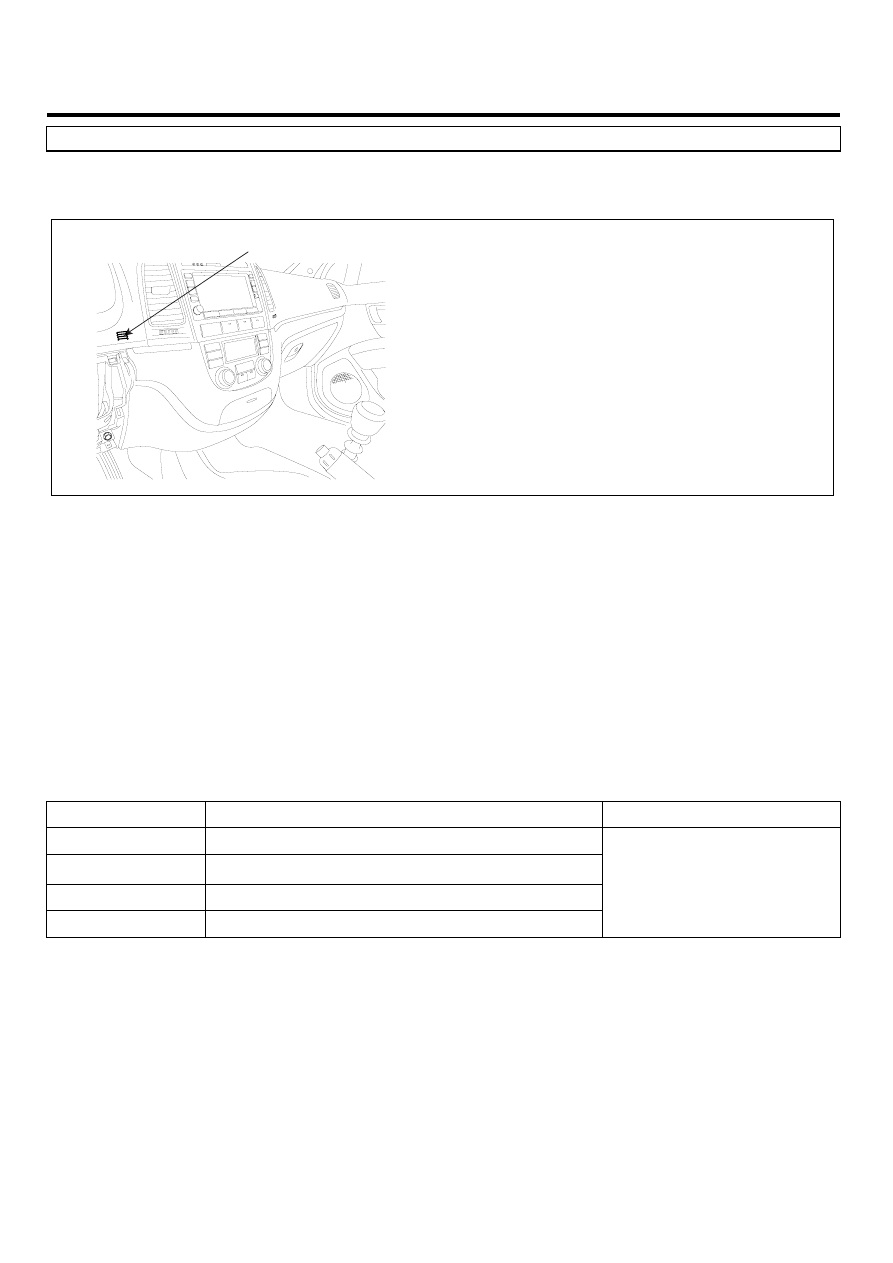

COMPONENT LOCATION

E7DBA350

Humidity Sensor

SCMHA6500L

GENERAL DESCRIPTION

E40CCE08

Humidity sensor located at crush pad, detects in-car humidity for in-car humidity control. If ambient air temperature or
in-car humidity is outside certain range, it will turn on A/C to control in-car humidity for preventing in-car fogging. Air
conditioner operation depends on ambient temperature and humidity.

DTC DESCRIPTION

ED9AB2BE

The A/C controller sets DTC B1201 if there is a short circuit in humidity sensor signal harness or the measured frequency
value of sensor is less than threshold value(about 6,186㎐)

DTC DETECTING CONDITION

ED9D02C4

Item

Detecting Condition

Possible cause

DTC Strategy

• Frequency check

Threshold value

• ＜ 6,186 Hz

Detecting time

• 10msec

FAIL SAFE

• Control with the value of 10%

• Open Circuit in power

harness

• Short Circuit in signal harnes
• Faulty Humidity Sensor
• Faulty A/C control unit

SPECIFICATION

E39EABFF

Refer to DTC B1200.

MONITOR SCANTOOL DATA

E1282110

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON"

3.

Monitor the "Humidity Sensor" Parameter on the Scantool while drying the humidity sensor with a hair drier or heat
gun adjusted to a low heat setting.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -93

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

10

12.0  C

11.0  C

11.5  C

12.5  C

0.00 V

91.75 %

89.79 %

HUMIDITY SENSOR

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1201 HUMIDITY SENSOR - SHORT(LOW)

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1201.

Fig. 1

Fig. 2

EQBF511A

4.

Are the DTC B1201 present and is parameter of "Humidity Sensor" fixed?
※

Parameter of "Humidity Sensor" will be fixed at 10%, if there is any fault in Humidity Sensor.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E46CEF9E

Refer to DTC B1200.

SIGNAL CIRCUIT INSPECTION

ECC3D1A0

1.

Check for short to ground in harness.

1) Ignition "OFF"

2) Disconnect Humidity Sensor.

3) Measure resistance between terminal "3" of Humidity Sensor and chassis ground.

Specification : Approx. ∞ Ω
