HA -86

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1200 HUMIDITY SENSOR OPEN (HIGH)

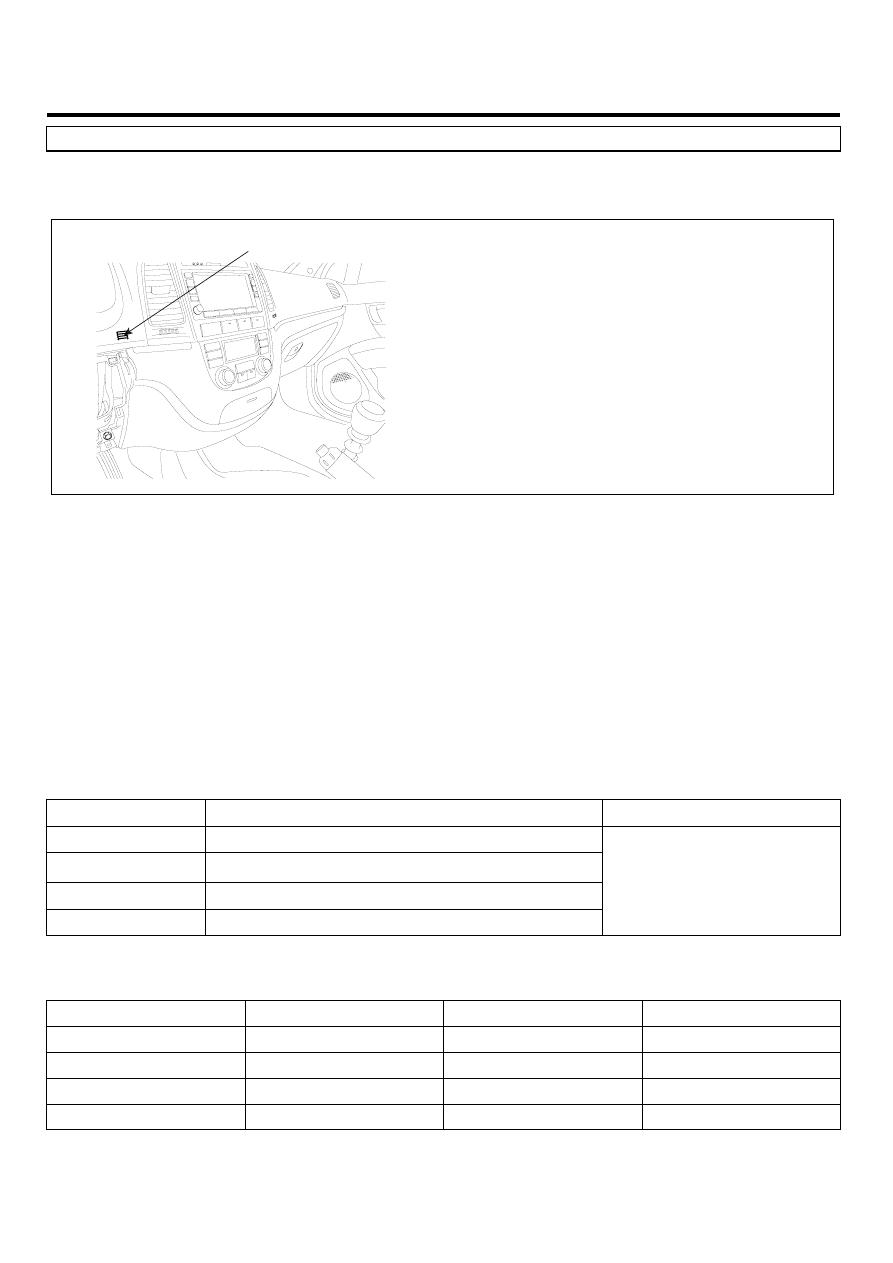

COMPONENT LOCATION

E55A86D0

Humidity Sensor

SCMHA6500L

GENERAL DESCRIPTION

E813CFB8

Humidity sensor located at crush pad, detects in-car humidity for in-car humidity control. If ambient air temperature or
in-car humidity is outside certain range, it will turn on A/C to control in-car humidity for preventing in-car fogging. Air
conditioner operation depends on ambient temperature and humidity.

DTC DESCRIPTION

E26F8FC5

The A/C controller sets DTC B1200 if there is an open circuit in humidity sensor signal harness or the measured frequency
value of sensor is more than threshold value(about 7,100㎐)

DTC DETECTING CONDITION

E609B0DF

Item

Detecting Condition

Possible cause

DTC Strategy

• Frequency check

Threshold value

• ＞ 7,100 Hz

Detecting time

• 10msec

FAIL SAFE

• Control with the value of 10%

• Open Circuit in signal

harness

• Faulty Humidity Sensor
• Faulty A/C control unit

SPECIFICATION

EF7B8179

Relative humidity(%)

Frequency(Hz)

Relative humidity(%)

Frequency(Hz)

20

7,100

60

6,600

30

6,976

70

6,468

40

6,853

80

6,330

50

6,728

90

6,186

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -87

MONITOR SCANTOOL DATA

EA55BAF5

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON"

3.

Monitor the "Humidity Sensor" Parameter on the Scantool while drying the humidity sensor with a hair drier or heat
gun adjusted to a low heat setting.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

10  %

12.0  C

11.0  C

11.5  C

12.5  C

0.00 V

91.75 %

89.79 %

HUMIDITY SENSOR

HEATER WATER TEMP.SNSR

IN-CAR TEMP.SENSOR

AMBIENT AIR TEMP.SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1200 HUMIDITY SENSOR - OPEN(HIGH)

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1200.

Fig. 1

Fig. 2

EQBF510B

4.

Are the DTC B1200 present and is parameter of "Humidity Sensor" fixed?
※

Parameter of "Humidity Sensor" will be fixed at 10%, if there is any fault in Humidity Sensor.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

E5F388B6

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.

HA -88

HEATING, VENTILATION AND AIR CONDITIONING

NO

Go to "Signal circuit inspection" procedure.

SIGNAL CIRCUIT INSPECTION

EE9EA63F

1.

Check for open in harness.

1) Ignition "OFF"

2) Disconnect Humidity Sensor.

3) Measure resistance between terminal "3" of Humidity Sensor and terminal "4" of A/C Control Unit.

Specification : Approx. 0 Ω

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

1

2

3

5 4

6

1. Motor(-)
2. Sensor ground

3. Humidity sensor signal

4. In-car sensor temp. signal
5. Sensor power (5V)
6. Motor(+)

14 13

16

18

Ω

SCMHA6501L

4) Is the measured resistance within specifications?

YES

Go to "Ground circuit Inspection " procedure.

NO

Check for open in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E607AF32

1.

Check for open in ground harness.

1) Ignition "OFF"

2) Disconnect Humidity Sensor.

3) Measure resistance between terminal "2" of Humidity Sensor and terminal "12" of A/C Control Unit.

Specification :Approx. 0 Ω

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -89

1

12

15

17

19

20

21

22

2

3

4

5

6

7

8

9

10

11

1

2

3

5 4

6

1. Motor(-)

2. Sensor ground

3. Humidity sensor signal
4. In-car sensor temp. signal
5. Sensor power (5V)
6. Motor(+)

Ω

14 13

16

18

SCMHA6502L

4) Is the measured resistance within specifications?

YES

Go to "Component Inspection " procedure.

NO

Check for open in ground harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

E3A920B6

1.

Check Humidity Sensor.

1) Engine "ON"

2) Connect Humidity Sensor.

3) Measure Frequency between terminal "3" and "2" of Humidity sensor while increasing humidity.

Specification : Refer the specifications in fig 5.

1

2

3

5 4

6

1. Motor(-)

2. Sensor ground
3. Humidity sensor signal

4. In-car sensor temp. signal
5. Sensor power (5V)
6. Motor(+)

H

SCMHA6503L
