HA -82

HEATING, VENTILATION AND AIR CONDITIONING

2.

How to read self-diagnostic code
After the display panel flickers three times every 0.5 second, the corresponding fault code flickers on the setup
temperature display panel every 0.5 second and will show two figures. Codes are displayed in numerical format

FAULT CODE

Fault code

Control unit

DTC

Fail description

00

-

Normal

11

B1234

In-car temperature sensor open

12

B1233

In-car temperature sensor short

13

B1238

Ambient temperature sensor open

14

B1237

Ambient temperature sensor short

15

B1202

Water temperature sensor open

16

B1203

Water temperature sensor short

17

B1242

Evaporator temperature sensor open

18

B1241

Evaporator temperature sensor short

19

B1245

Temperature control actuator feed back open (Drive’s)

19

B1246

Temperature control actuator feed back short (Drive’s)

20

B2406

Temperature control actuator failure

21

B1249

Mode control actuator open

21

B1250

Mode control actuator short

22

B2409

Mode control actuator failure

23

B1200

Humidity sensor open

24

B1201

Humidity sensor short

25

B1208

Intake potentiometer open

25

B1209

Intake potentiometer short

26

B2408

Intake potentiometer failure

27

B1257

AQS sensor open

28

B1258

AQS sensor short

31

B1259

AQS sensor failure

32

B1204

Temperature control actuator open (Passenger’s)

32

B1205

Temperature control actuator short (Passenger’s)

33

B2415

Temperature control actuator failure

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -83

3.

Fault code display

1) Continuance operation : DTC code is one.

0.5

sec

0.5

sec

Display

ON

ON

OFF

OFF

BQKF500C

2) Continuance operation : DTC code is more two.

Code

1

Code

1

Code

2

Code

2

Display

BQKF500D

3) STEP operation

A. Nomal or one fault code is same as a contin-
uance operation.
B. DTC code os more two.

A/C SW

Select

Code1

Code1

Code2

Code2

Display

BQKF500E

HA -84

HEATING, VENTILATION AND AIR CONDITIONING

4.

Diagnostic procedure refer to DTC code.

5.

Fail safe

1) In-car temperature sensor: Control with the value of 25 C(77 F)

2) Ambient temperature sensor: Control with the value of 20 C(67 F)

3) Evaporator temperature sensor: Control with the value of -2 C(28.4 F)

4) Humidity sensor: Control with the value of 10%

5) Temperature sensor : Control with the value of -2 C (28.4 F)

6) Temperature control actuator (Air mix potentiometer):

If temperature setting 17 C-24.5 C, fix at maximum cooling position.
If temperature setting 25 C-32 C, fix at maximum heating position.

7) Mode control actuator (Direction potentiometer):

Fix vent position, while selecting vent mode.
Fix defrost position, while selecting all except vent mode.

8) Intake control actuator :

Fix fresh position, while selecting fresh mode.
Fix recirculation position, while selecting recirculation mode.

9) AQS sensor : AQS operation OFF.

Intake position : The position before selecting AQS switch.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -85

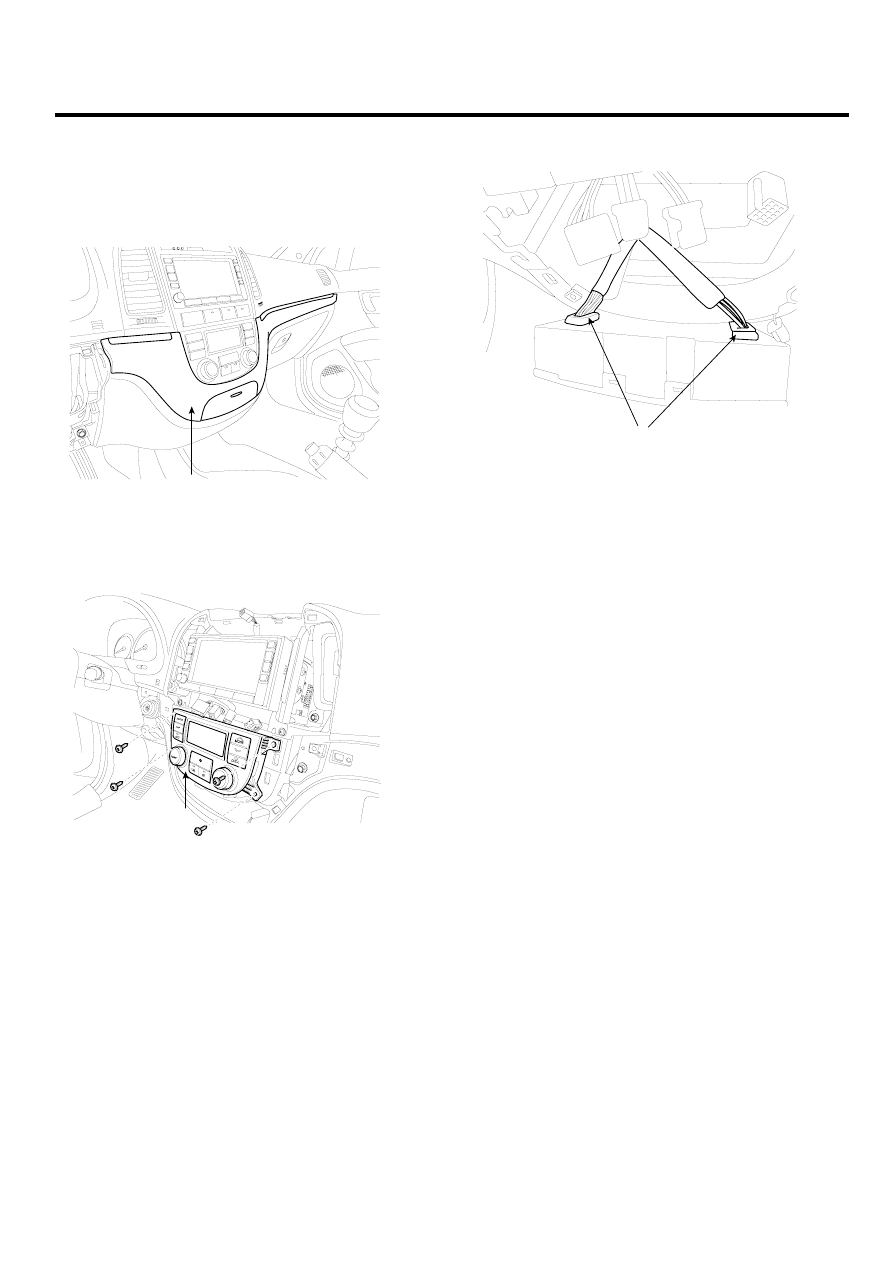

REPLACEMENT

EEA8B2D2

1.

Disconnect the negative (-) battery terminal.

2.

Remove the crash pad center lower garnish(A).

A

SCMHA6196D

3.

Remove the heater ＆ A/C controller (A) after loosen-
ing 4 screws.

A

SCMHA6197D

4.

Dissconnect the connector(A).

A

SCMHA6198D

5.

Installation is the reverse order of removal.
