HA -74

HEATING, VENTILATION AND AIR CONDITIONING

INTAKE ACTUATOR

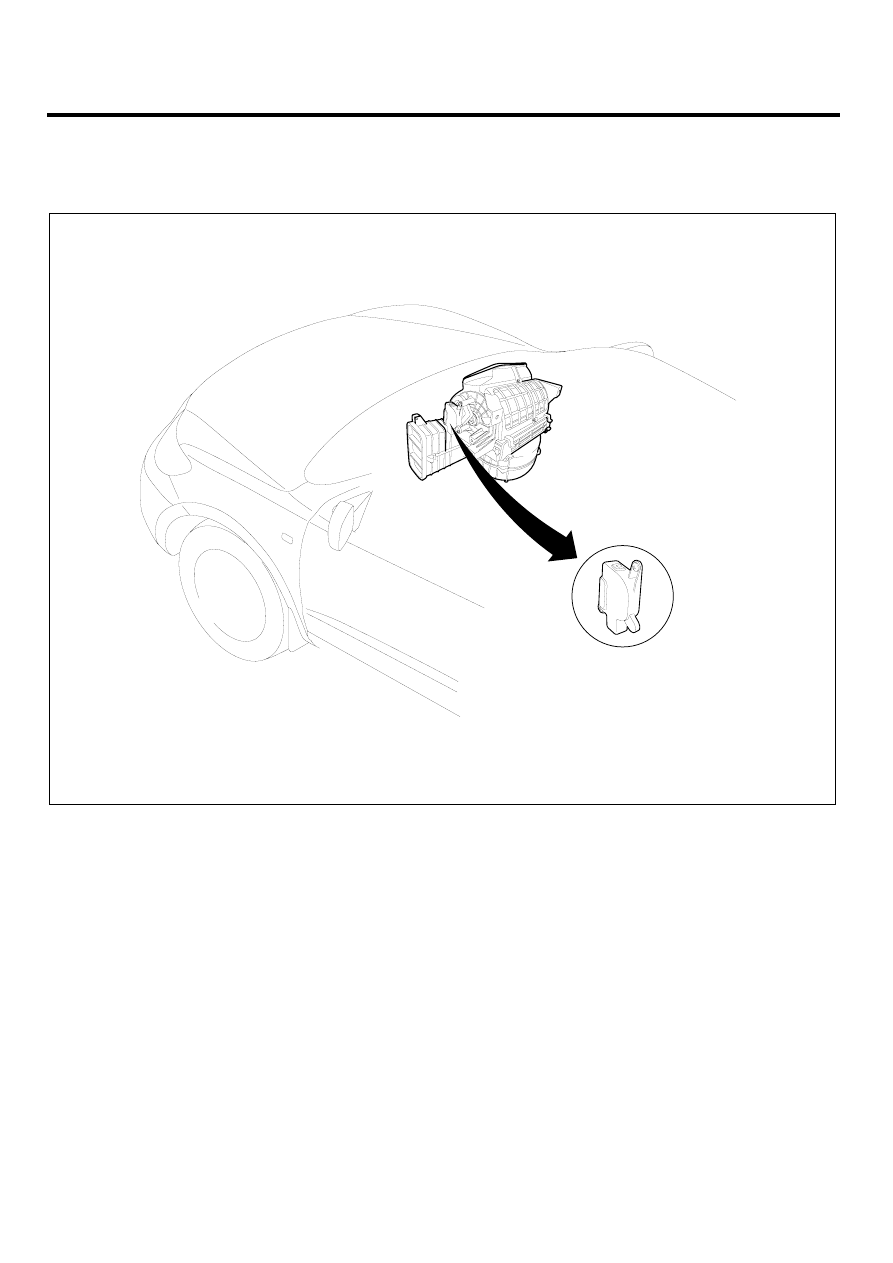

COMPONENT LOCATION

E0BBA06D

Intake actuator

SCMHA6179L

BLOWER CONTROLS

HA -75

DESCRIPTION

EF5C8F9E

1.

The intake actuator is located at the blower unit.

2.

It regulates the intake door by signal from control unit.

3.

Pressing the intake selection switch will shift between
recirculation and fresh air modes.

INSPECTION

EFB0F6A4

1.

Ignition "OFF"

2.

Disconnect the intake actuator connector.

3.

Verify that the actuator operates to the recirculation
position when connecting 12V to the terminal 3 and
grounding terminal 4.

4.

Verify that the intake actuator operates to the fresh
position when connecting in the reverse.

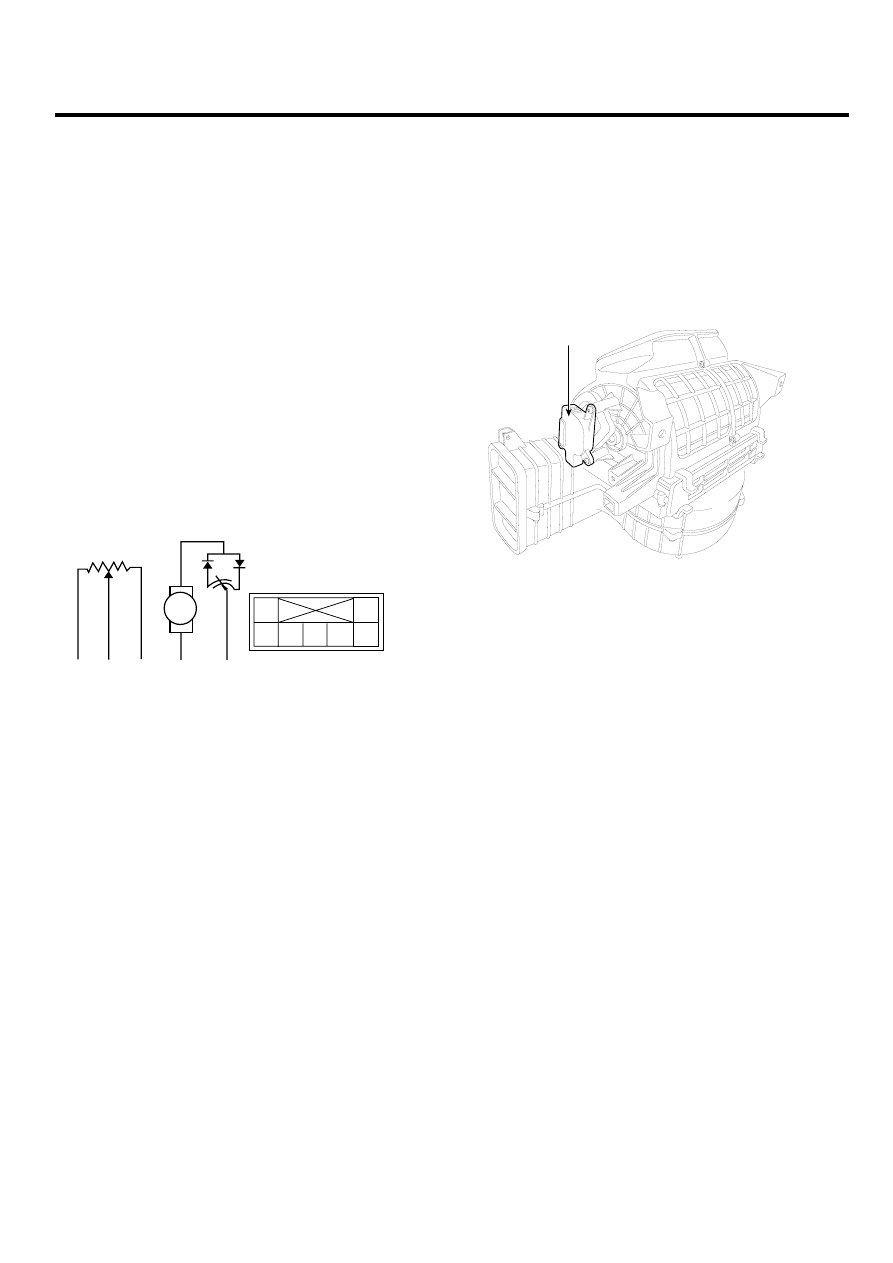

1

2

3

4

5

6

7

7

6

5

4

3

M

1. -
2. -
3. Rec
4. Fresh

5. Sensor ground
6. Feed back signal
7. 5V(VCC)

SCMHA6306L

5.

If the intake actuator is not operated well, substitute
with a known-good intake actuator and check for
proper operation.

6.

If the problem is corrected, replace the intake actua-
tor.

REPLACEMENT

ED7D1260

1.

Disconnect the negative (-) battery terminal.

2.

Remove the glove box (Refer to BD- Crach pad).

3.

Disconnect the intake actuator connector.

4.

Loosen the mounting screw and then remove the in-
take actuator (A) from the blower unit.

A

SCMHA6181L

5.

Installation is the reverse order of removal.

HA -76

HEATING, VENTILATION AND AIR CONDITIONING

BLOWER AND A/C

CONTROLS (MANUAL)

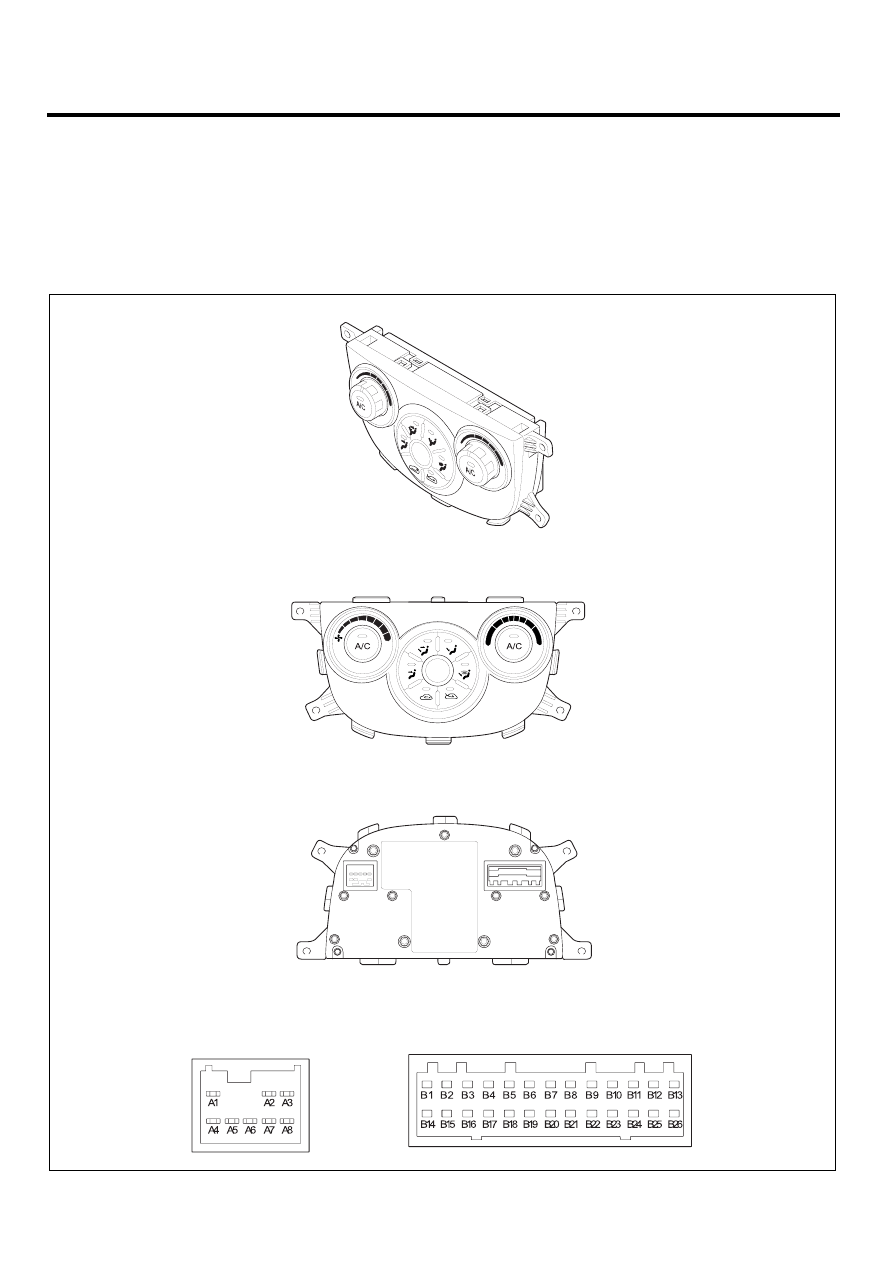

CONTROL PANEL

COMPONENT

EF62D2E9

SCMHA6195D

BLOWER AND A/C CONTROLS (MANUAL)

HA -77

[CONNECTOR PIN FUNCTION]

Con-

nector

PIN

NO.

Function

Con-

nector

PIN

NO.

Function

1

PTC RLY2

10

DEF SELECT SIGNAL

2

PTC RLY3

11

SENSOR REF(+5V)

3

BLOWER ON SIGNAL

12

HI SPEED RELAY

4

PTC ON SIGNAL

13

IGN2

5

-

14

RHEOSTAT (ILL-)

6

-

15

POWER TR(B)

7

-

16

POWER TR(C)

Con-

nector

(A)

8

-

17

TEMP ACT’R F/B

1

TAIL LAMP

18

MODE ACT’R F/B

2

BATTERY

19

INTAKE ACT’R F/B

3

A/C OUT PUT

20

EVAP SENSOR (+)

4

MODE ACT’R (VENT)

21

BLOWER MOTOR (+)

5

MODE ACT’R (DEF)

22

A/C SELECT SIGNAL

6

TEMP ACT’R (COOL)

23

DEF INDICATOR OUTPUT

7

TEMP ACT’R (WARM)

24

SENSOR GND

8

INTAKE ACT’R (FRE)

25

-

Con-

nector

(B)

9

INTAKE ACT’R (REC)

Con-

nector

(B)

26

GND
