HA -70

HEATING, VENTILATION AND AIR CONDITIONING

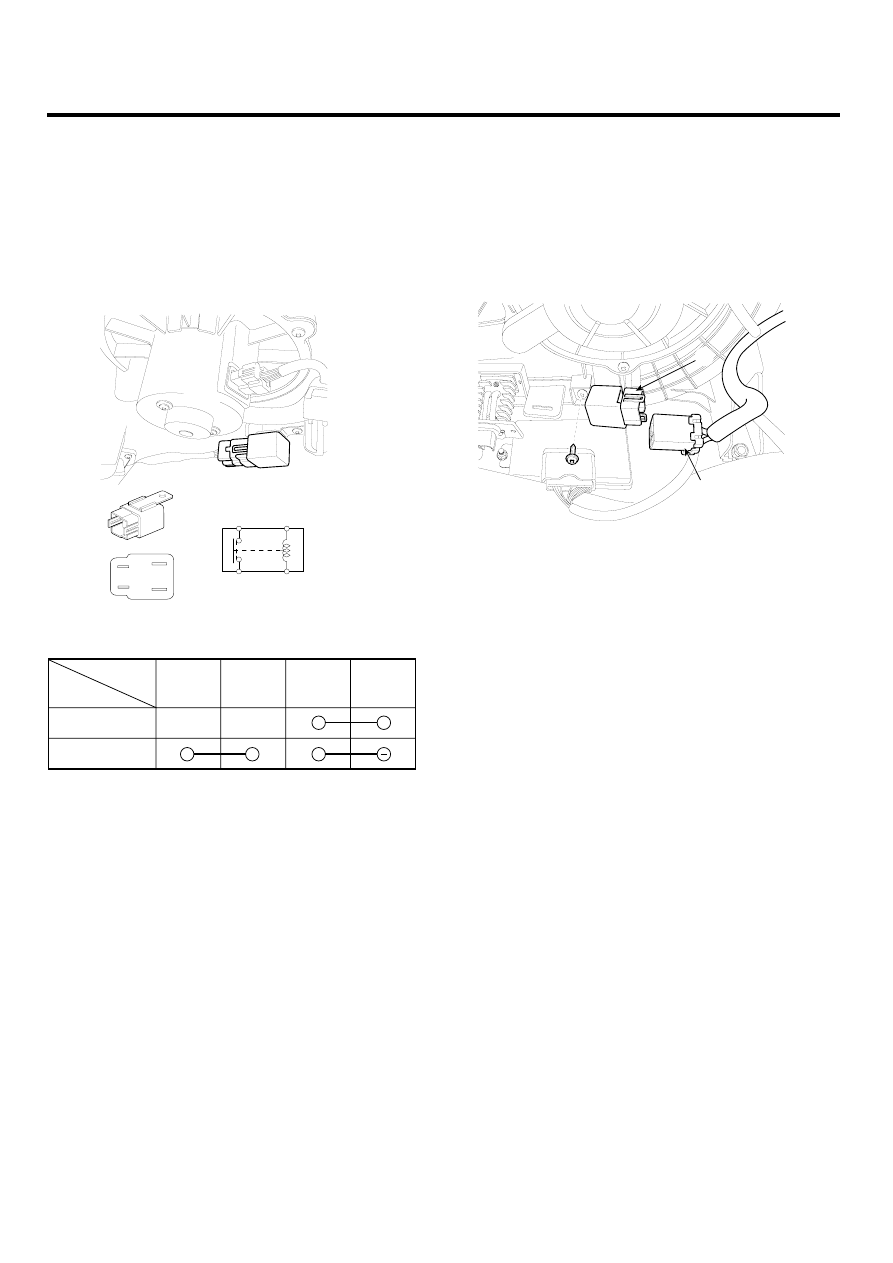

INSPECTION

E5C82BE0

1.

There should be continuity between the NO.1 and
NO.2 terminals when power and ground are con-
nected to the NO.3 and NO.4 terminals.

2.

There should be to no continuity btween the NO.1 and
NO.2 terminals when power is disconnected.

4

2

3

1

1

3

2

4

KQRE353B

3

4

1

2

+

Disconnected

Connected

Terminal

Position

SCMHA6401L

REPLACEMENT

EDF4C010

1.

Disconnect the negative (-) battery terminal.

2.

Disconnect the blower realy connector(B).

3.

Loosen the blower relay mounting screw and then re-
move the blower relay(A).

A

B

SCMHA6173L

4.

Install in the reverse order of removal.

BLOWER CONTROLS

HA -71

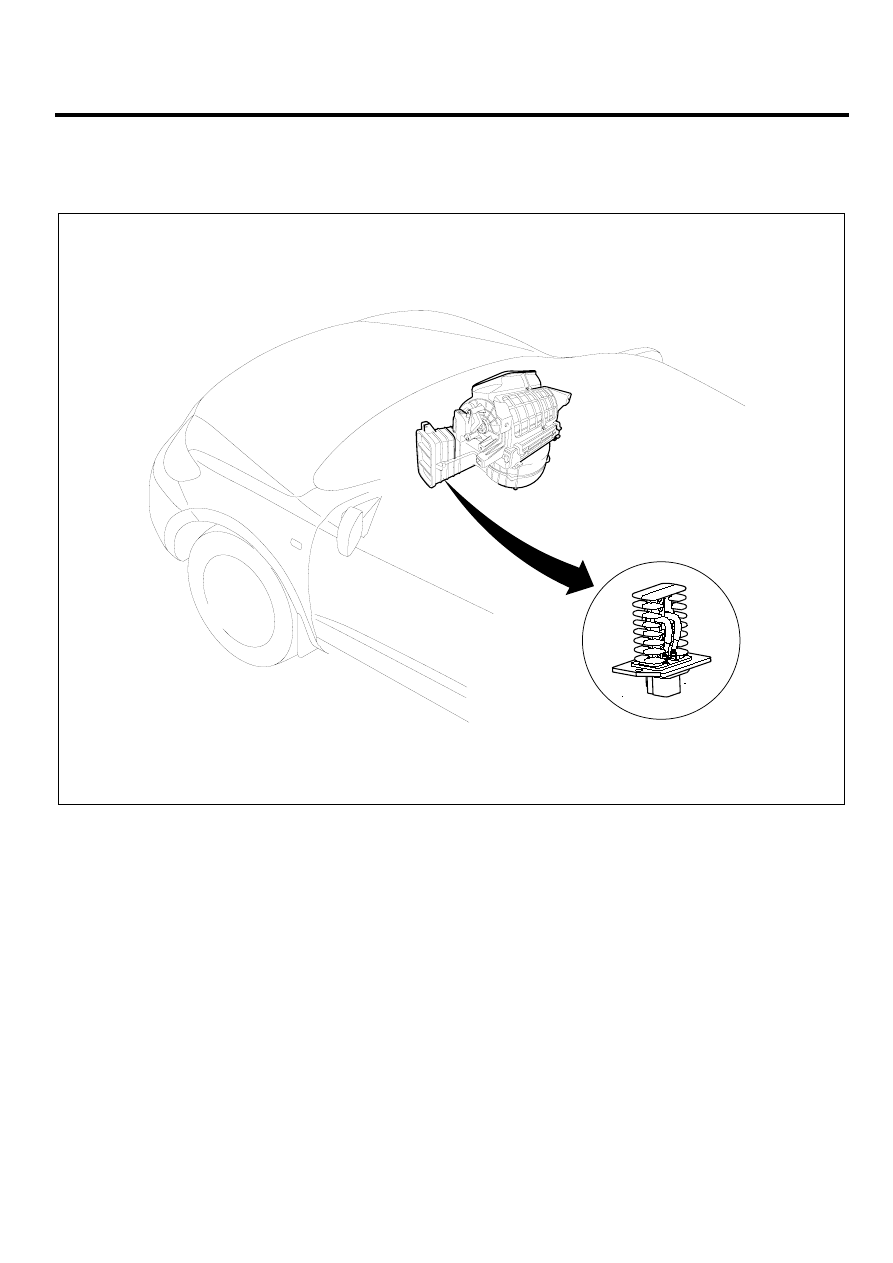

POWER TRANSISTOR

COMPONENT LOCATION

E14CE3A4

Power transistor

SCMHA6174L

HA -72

HEATING, VENTILATION AND AIR CONDITIONING

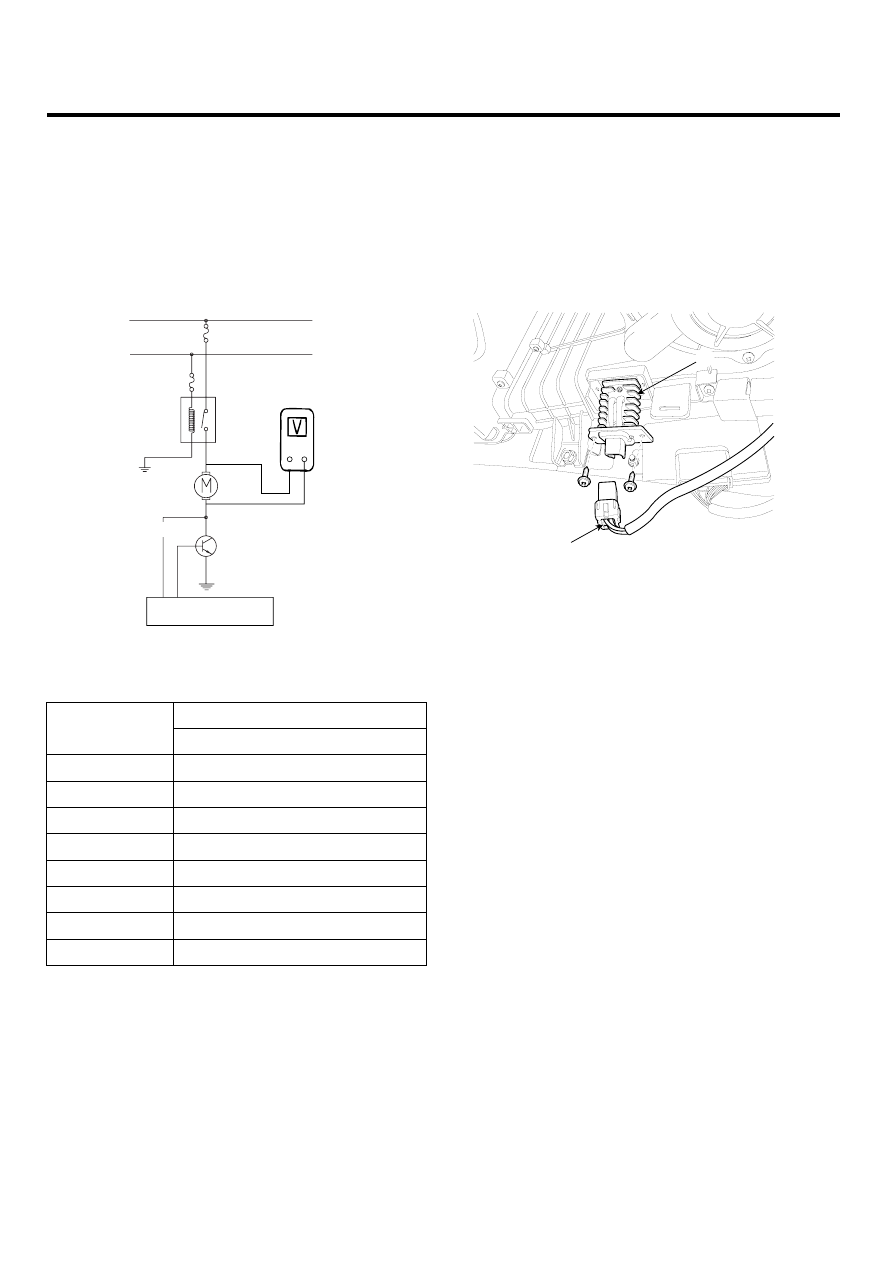

INSPECTION

ED3F315D

1.

Ignition "ON"

2.

Manually operate the control switch and measure the
voltage of blower motor between pin 1 and 2.

3.

Select the control switch to raise voltage until high
speed.

A/C control

Blower
relay

Blower
motor

Power mosfet

BQKF355B

[SPECIFICATION]

Motor Voltage

Fan

Manual

First speed

3.8 ±0.5V

Second speed

4.9 ±0.5V

Third speed

6.1 ±0.5V

Fourth speed

7.2 ±0.5V

Fifth speed

8.3 ±0.5V

Sixth speed

9.5 ±0.5V

Seventh speed

10.6 ±0.5V

eighth speed

BAT(+)

*AUTO COOLING: Auto speed (4.5V~B+)
*AUTO HEATING: Auto speed (4.5V~10.5V)

4.

If the measured voltage is not specification, substi-
tute with a known-good power transister and check
for proper operation.

5.

If the problem is corrected, replace the power transis-
ter.

REPLACEMENT

EFD2AE6E

1.

Disconnect the negative (-) battery terminal.

2.

Disconnect the power transister connector (A) at the
connecting part between heater and blower unit.

3.

Remove the power transister(B) after loosening the
mounting screws.

B

A

SCMHA6176L

4.

Installation is the reverse order of removal.

BLOWER CONTROLS

HA -73

A/C AIR FILTER

DESCRIPTION

E5670FD2

This has particle filter which eliminates foreign materials
and odor. The particle filter includes odor filter as well
as conventional dust filter to ensure comfortable interior
environment.

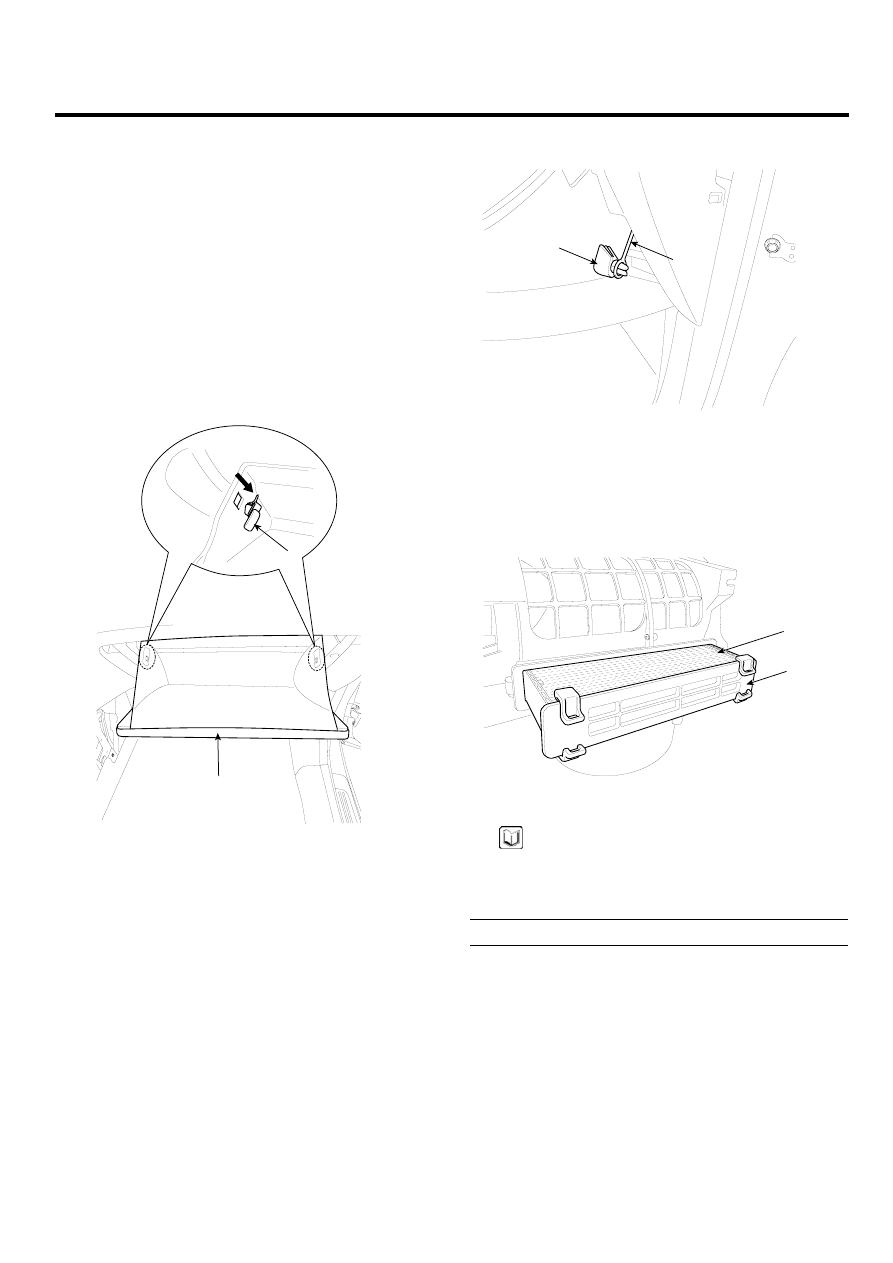

REPLACEMENT

EA9B8207

1.

Open the glove box (B).
Lower the glove box down completely by removing the
glove box stopper (A) to the glove box.

A

B

SCMHA6177L

2.

Remove the glove box(B) from the left(A).

A

B

SCMHA6307D

3.

Remove the filter cover (A) with pushing the knob.

4.

Replace the air filter (B), install it after making sure of
the direction of air filter.

A

B

SCMHA6178D

NOTE

In case of driving in an air-polluted area or rugged
terrain, check and replace the air filter as frequently
as possible.

Replacement period: 15,000 km (9320 mile)
