Hyundai Santa Fe (2006 year). Manual - part 672

HA -66

HEATING, VENTILATION AND AIR CONDITIONING

REPLACEMENT

E6B3309E

1.

Disconnect the negative (-) battery terminal.

2.

Remove the crush pad.(Refer to BD-crashpad)

3.

Disconnect the connectors from the intake actuator,
the blower motor and blower resister.

4.

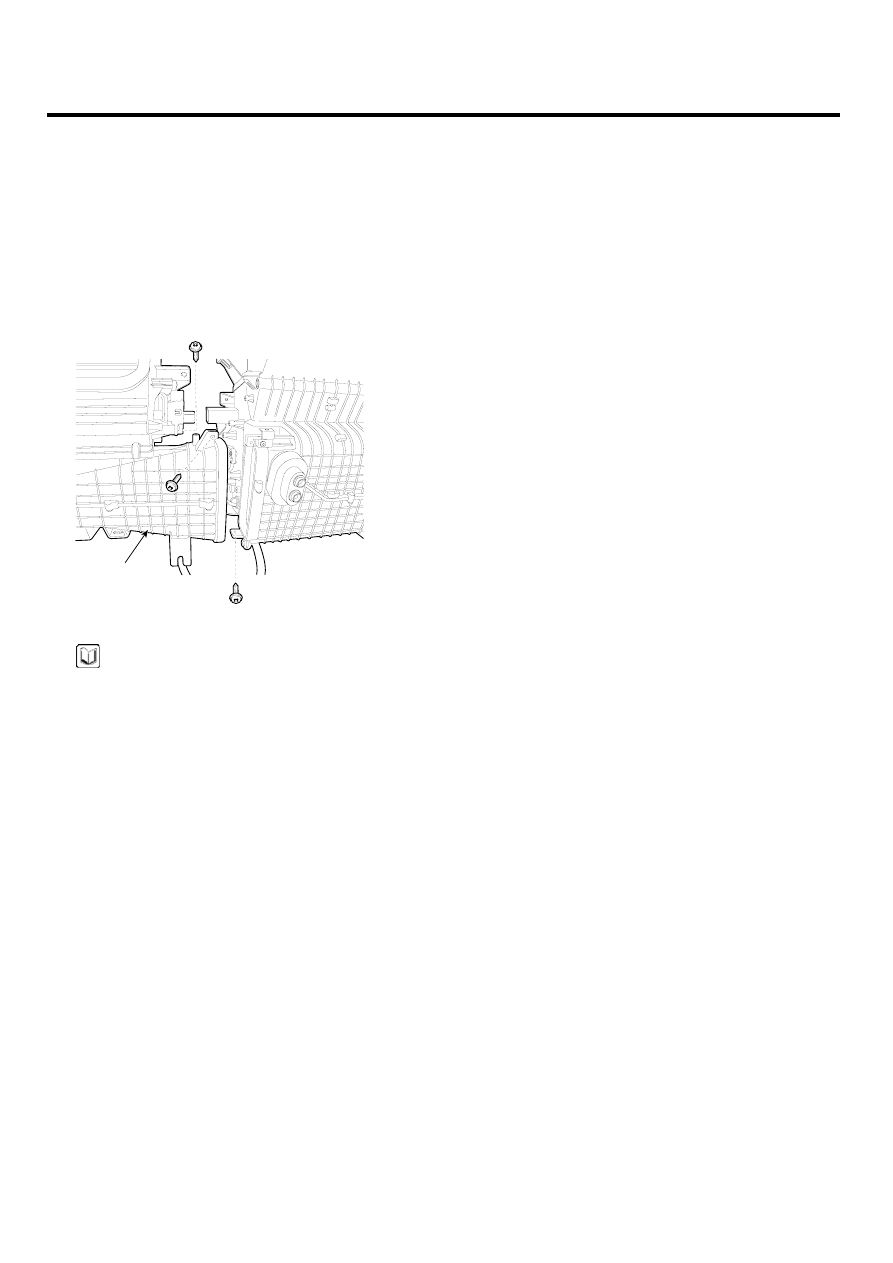

Remove the blower unit (A) from the heater unit after
loosening a mounting bolt and 3 screws.

B

SCMHA6166D

NOTE

Make sure that there is no air leaking out of the blower
and duct joints.

5.

Installation is the reverse order of removal.

BLOWER CONTROLS

HA -67

BLOWER MOTOR

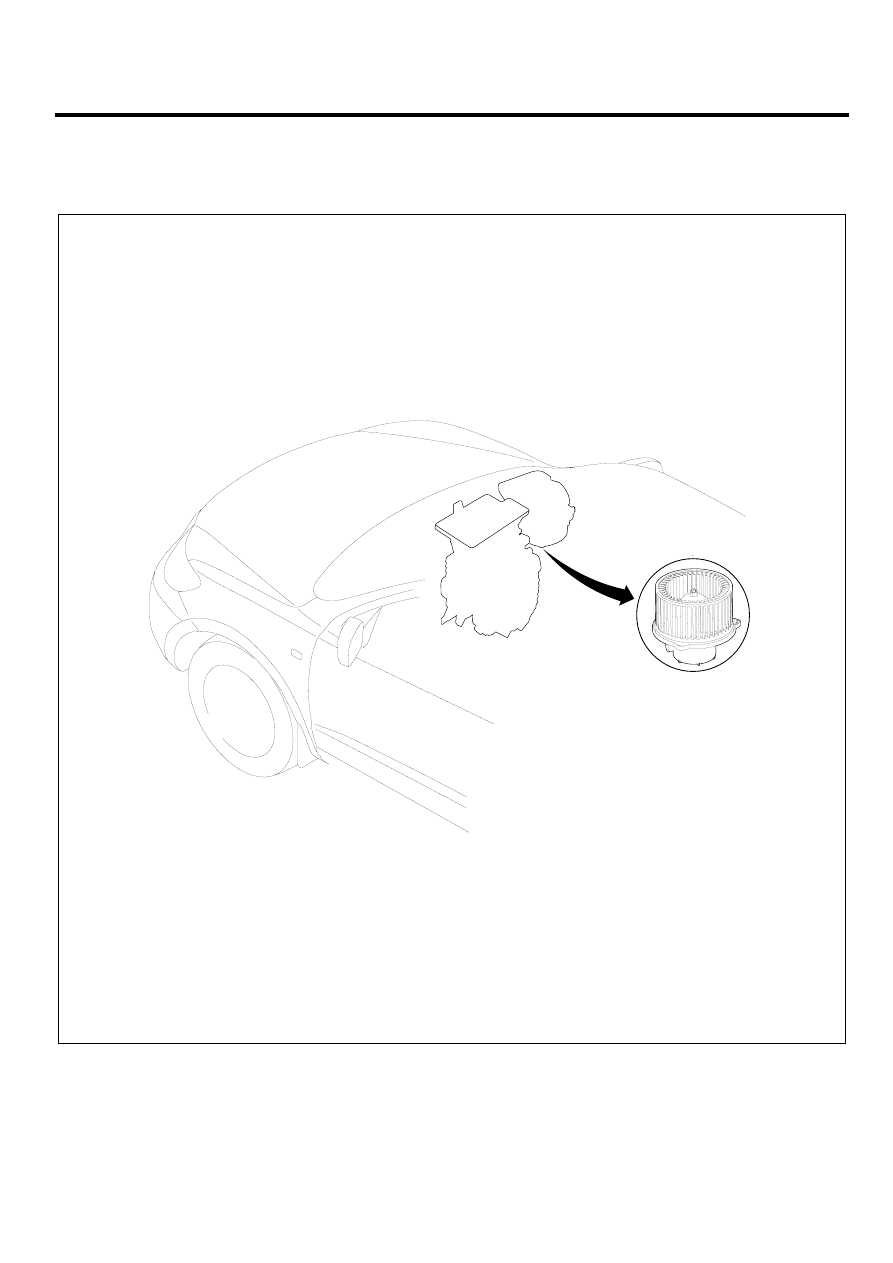

COMPONENT LOCATION

E379A6B5

Blower motor

SCMHA6167L

HA -68

HEATING, VENTILATION AND AIR CONDITIONING

INSPECTION

EBECCB8E

1.

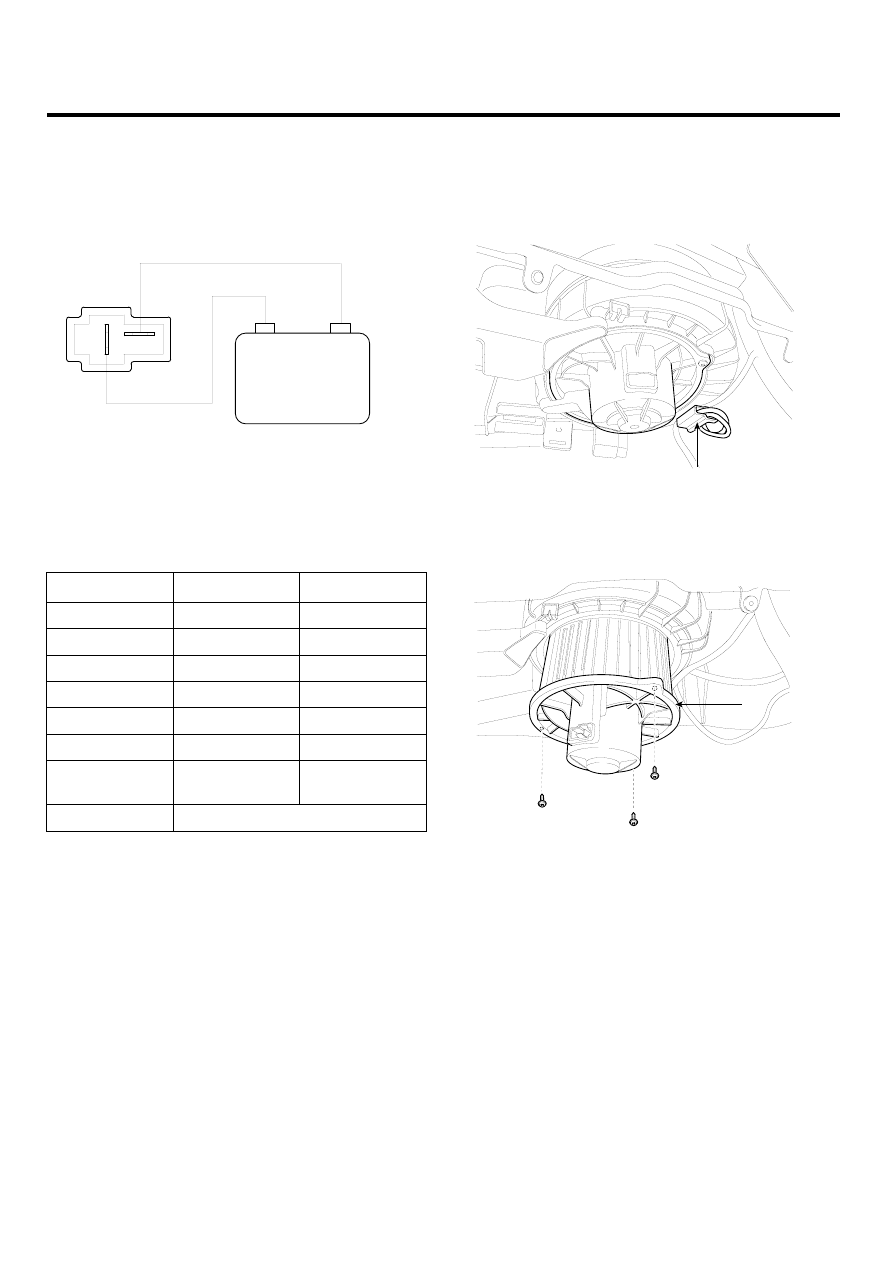

Connect the battery voltage and check the blower mo-
tor rotation.

Battery

+

1

2

-

AQIE352C

2.

If the blower motor voltage is not operated well, sub-
stitute with a known-good blower motor and check for
proper operation.

구 분

MENUAL

AUTO

1

3.8V

AUTO LO(4.5V)

2

4.9V

4.6~5.5V

3

6.1V

5.6~6.7V

4

7.2V

6.8~7.7V

5

8.3V

7.8~8.9V

6

9.5V

9.0~10.1V

7

10.6V

10.2~AUTO

HI(10.6V)

8

B+

3.

If the problem is corrected, replace the blower motor.

REPLACEMENT

E826820A

1.

Disconnect the negative (-) battery terminal.

2.

Disconnect the connector (A) of the blower motor.

A

SCMHA6168D

3.

Remove the blower motor (A) after loosening the
mounting screws.

A

SCMHA6169D

4.

Installation is the reverse order of removal.

BLOWER CONTROLS

HA -69

BLOWER RELAY

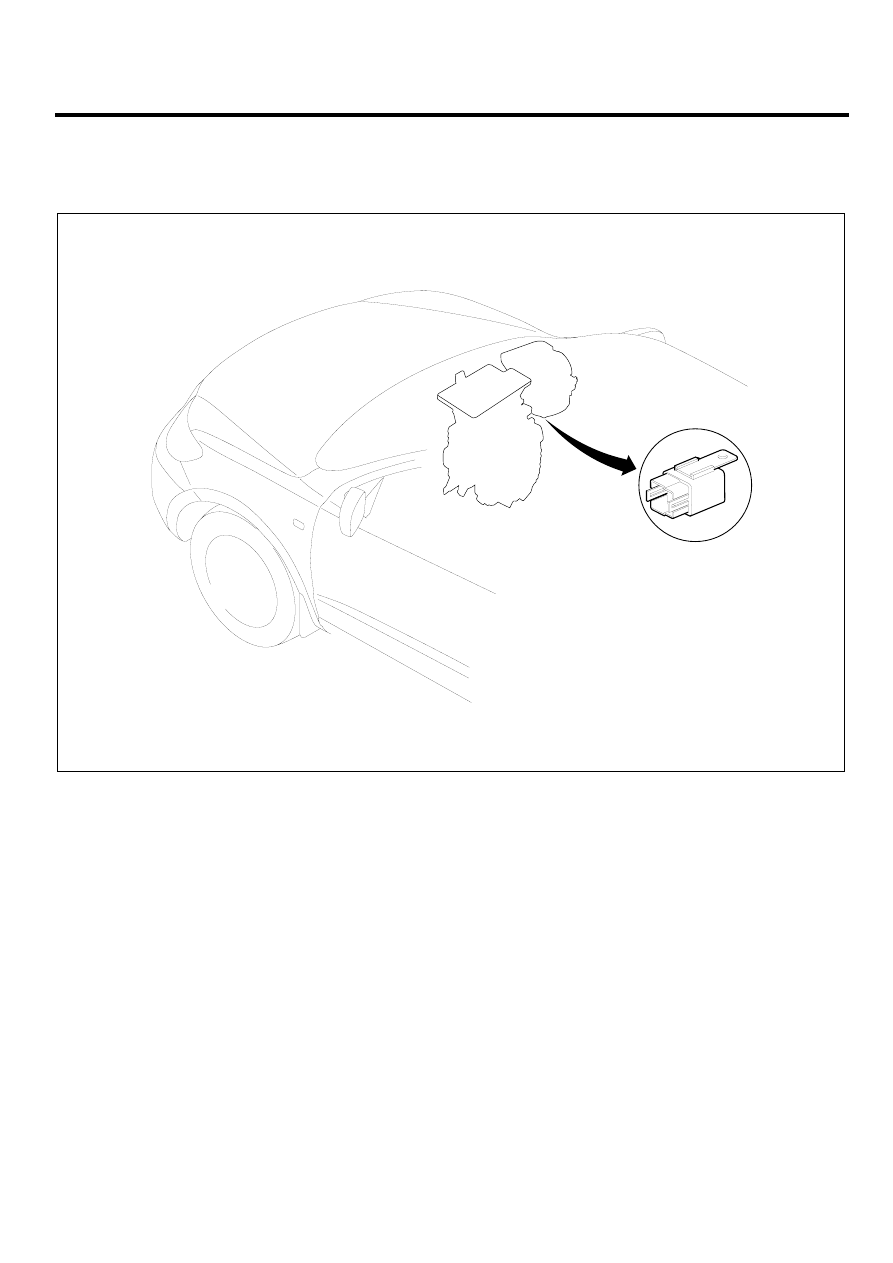

COMPONENT LOCATION

E217DB4E

Blower realy

SCMHA6171L
