Hyundai Santa Fe (2006 year). Manual - part 670

HA -58

HEATING, VENTILATION AND AIR CONDITIONING

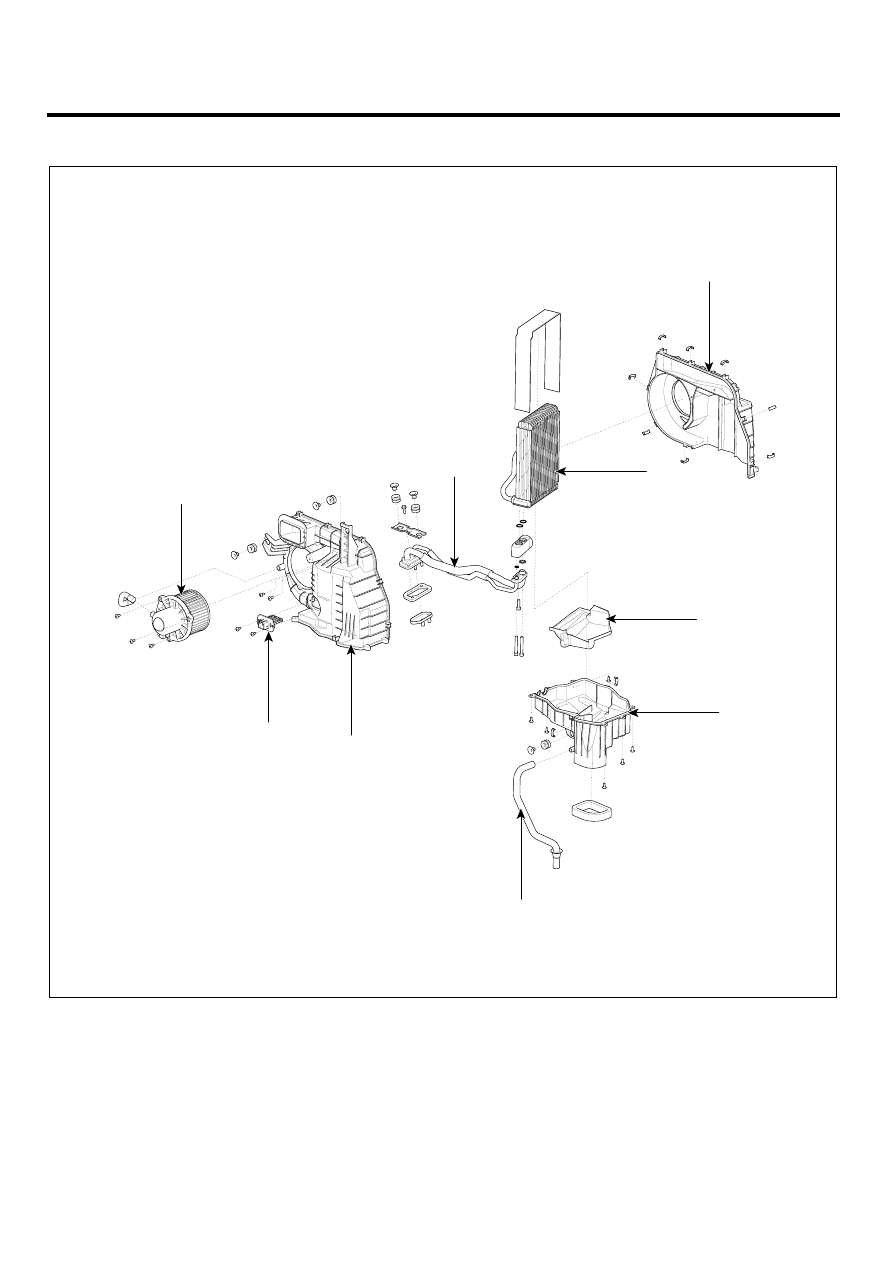

COMPONENTS

E7CCAEEB

1

2

3

4

5

6

7

8

9

1. Rear blower motor
2. Rear blower resistor
3. Heater case (L)
4. Rear refrigerant
5. Rear evaporator core

6. Lower case seal
7. Lower case
8. Drain hose
9. Heater case (R)

SCMHA6183L

REAR HEATER

HA -59

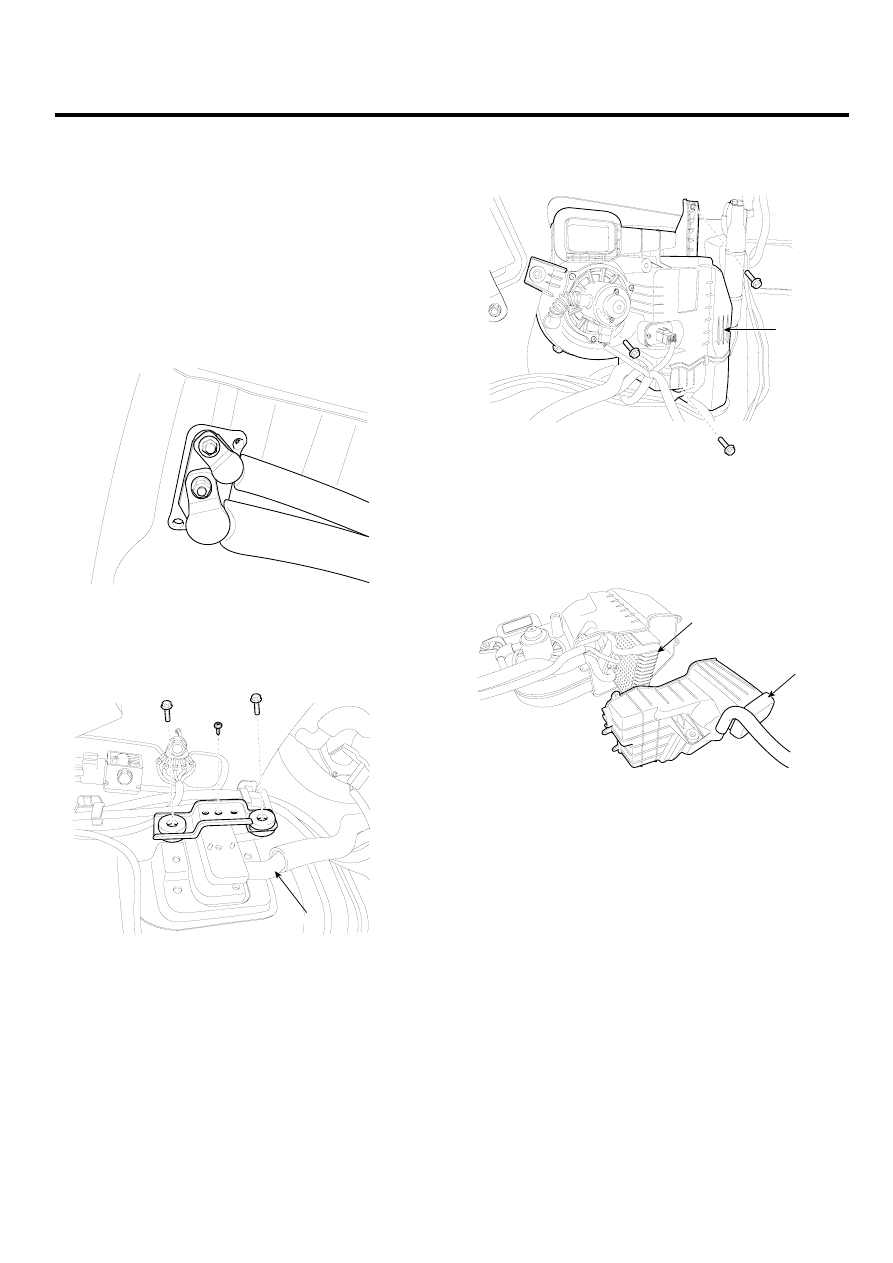

REPLACEMENT

EE2F6D5B

1.

Disconnect the negative(-) battery terminal.

2.

Recover the refrigerant with a recover/ recycling/
charging station.

3.

Remove luggage side trim.

4.

Remove the rear wheel guard.

5.

Loosen the refrigerant line mounting nuts.

SCMHA6184D

6.

Loosen the refrigerant line mounting bolts, and then
remove the rear refrigerant line(A).

A

SCMHA6185L

7.

Loosen the mounting bolts and then remove the rear
heater unit(A).

A

SCMHA6186D

8.

Disconnect the rear evaporator core cover(A) and
then remove the evaporator core(B).

A

B

SCMHA6187D

9.

Installation is the reverse order of removal.

HA -60

HEATING, VENTILATION AND AIR CONDITIONING

REAR HEATER BLOWER UNIT

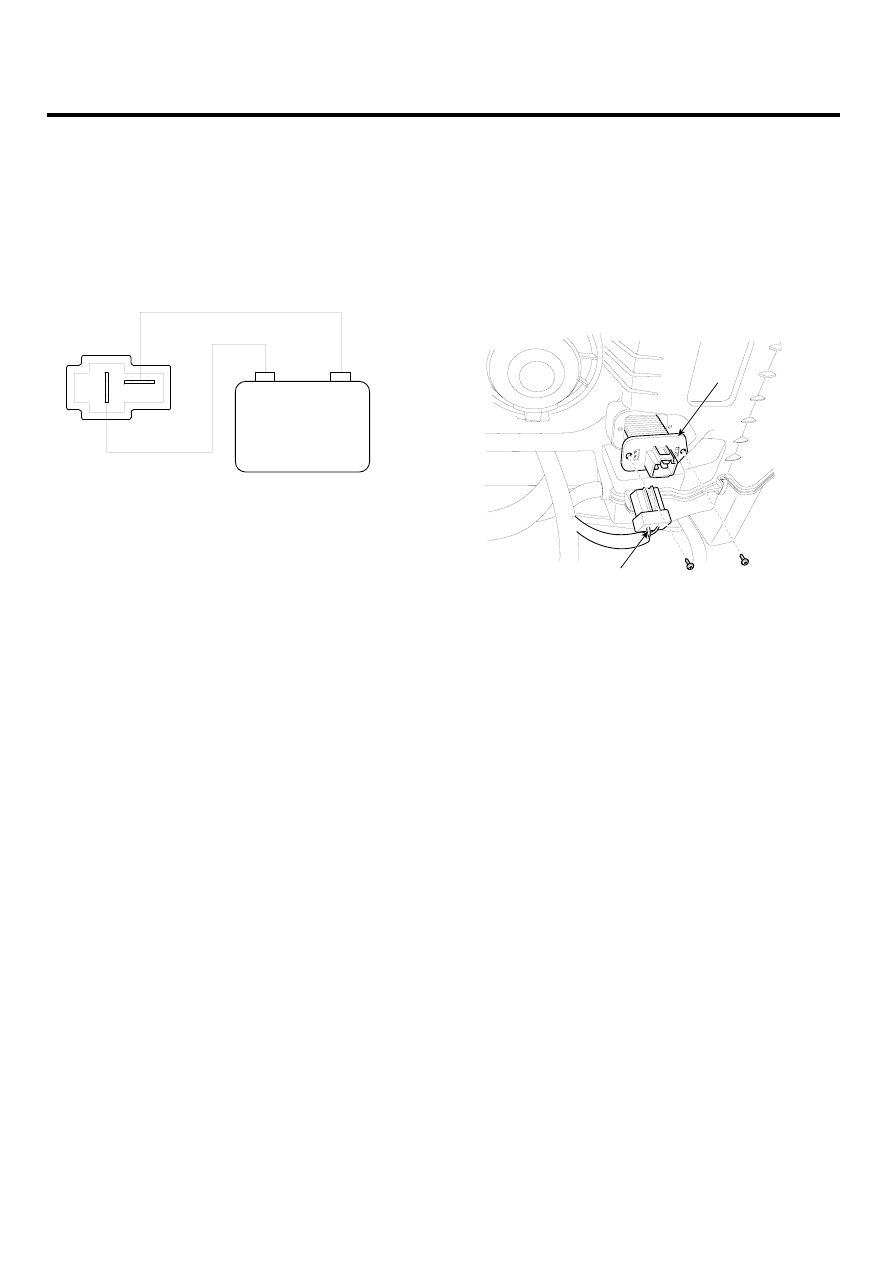

INSPECTION

EDCD35CC

1.

Connect the battery voltage and check the blower mo-
tor rotation.

Battery

+

1

2

-

AQIE352C

2.

If the blower motor voltage is not operated well, sub-
stitute with a known-good blower motor and check for
proper operation.

3.

If the problem is corrected, replace the blower motor.

REPLACEMENT

EE4249A8

1.

Disconnect the negative (-) battery terminal.

2.

Remove luggage side trim. (Refer to BD- Interior trim)

3.

Disconnect the connector (A) of the blower motor.

4.

Remove the blower motor (B) after loosening the
mounting screws.

B

A

SCMHA6190L

5.

Installation is the reverse order of removal.

REAR HEATER

HA -61

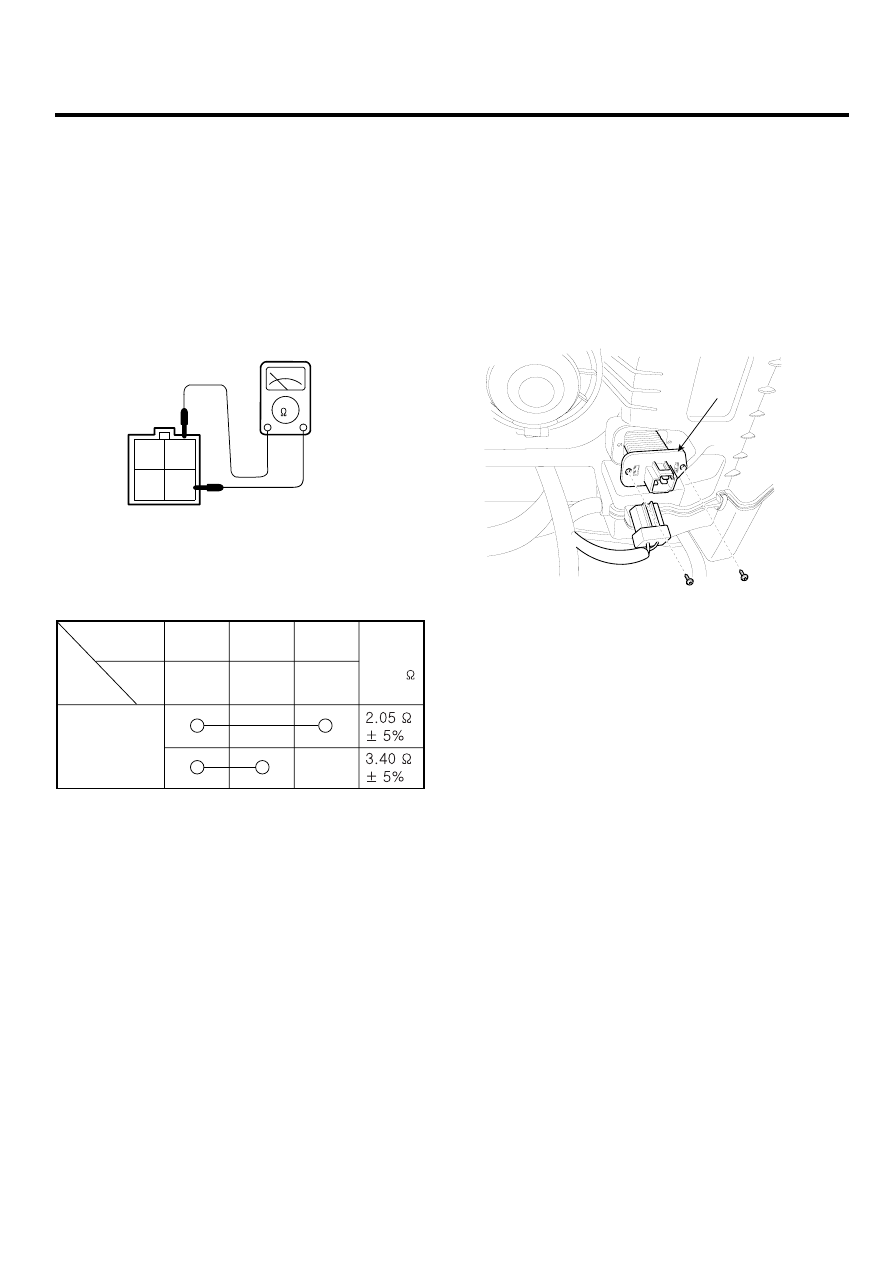

REAR BLOWER RESISTER

INSPECTION

E1A3166A

1.

Measure terminal-to-terminal resistance of the blower
resistor.

2.

If measured resistance is not within specification, the
blower resistor must be replaced. (After removing the
resistor)

1

2

3

4

Resistor

1. -
2. MH

3. LO
4. HI

SCMHA6189L

3

2

4

Measurement
of resistance
between
each terminal

MH

LO

HI

Terminal

Speed

Ohmmeter

Resis -

tance [ ]

SCMHA6308L

REPLACEMENT

E8A1FA5F

1.

Disconnect the negative (-) battery terminal.

2.

Remove the luggage side trim. (Refer to BD- Interior
trim)

3.

Disconnect the rear blower resister connector (A).

4.

Remove rear blower resister (B) after loosening the
mounting screws.

A

SCMHA6190D

5.

Installation is the reverse order of removal.
