HA -50

HEATING, VENTILATION AND AIR CONDITIONING

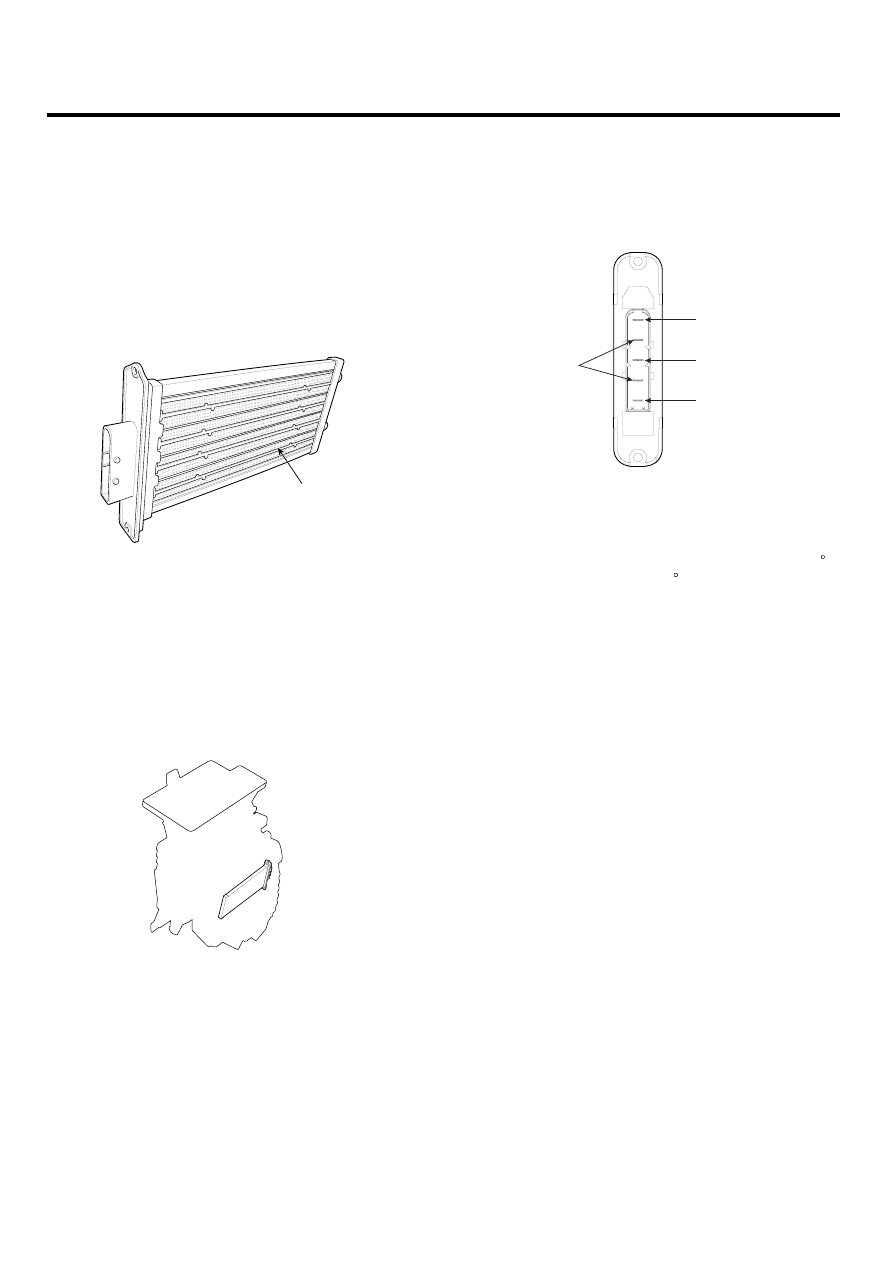

PTC (POSITIVE TEMPERATURE

COEFFICIENT) HEATER

DESCRIPTION

EC3EA1C9

PTC (Positive Temperature Coefficient) heater (A) is
an electric heater using a PTC element as an auxiliary
heating device that supplements deficiency of interior
heat source in highly effective diesel engine (U engine).

A

SCMHA6152D

An electric heater heats up the interior by directly heating
the air that passes through the heater.
PTC = positive Temperature Coefficient
The name itself implies that the element has a proportional
resistance change sensitive to temperature. PTC heater
is installed at the exit or the backside of heater core.

AQJF301A

OPERATION PRINCIPLE

ECM outputs a PTC on signal. Operate PTC from 1st
setting to 3rd setting with an interval of 15 seconds.
Heat up the air, which passes through a heater core.

GND

2

1

3

Connector

LQJF301C

OPERATION CONDITION

Judge the condition by ambient temperature is below 5 C,
coolant temperature is below 70 C, and battery voltage is
above 11V and engine RPM is above 700RPM.

HEATER

HA -51

INSPECTION

EBEBB6AB

Inspect the PTC operation by confirmation logic as below.

1.

Entering method

1) Set the floor mode, maximum heating

2) Turn off the blower switch

3) Press the intake button more than 5 times.

4) Indicator of entire button is flashed with an inter-

val of 0.5 seconds continuously (Manual).
Graphics of the entire LCD display switch on and
off with an interval of 0.5 seconds continuously
(Automatic)

5) Confirm the PTC operation by operating the

blower switch
Manual : 1~4 step, Automatic: 1~8step.

6) Each PTC relay is operated with an interval of 3

seconds.

7) Execute the PTC operation by confirmation logic

for 30 seconds.

2.

Cancellation method

1) Select the A/C button or intake button.

2) IG "OFF".

3) Cancel the logic after 30 seconds automatically.

3.

If the PTC operation is not operated, substitute with a
known-good PTC and check for proper operation.
If the problem is corrected, replace the PTC.

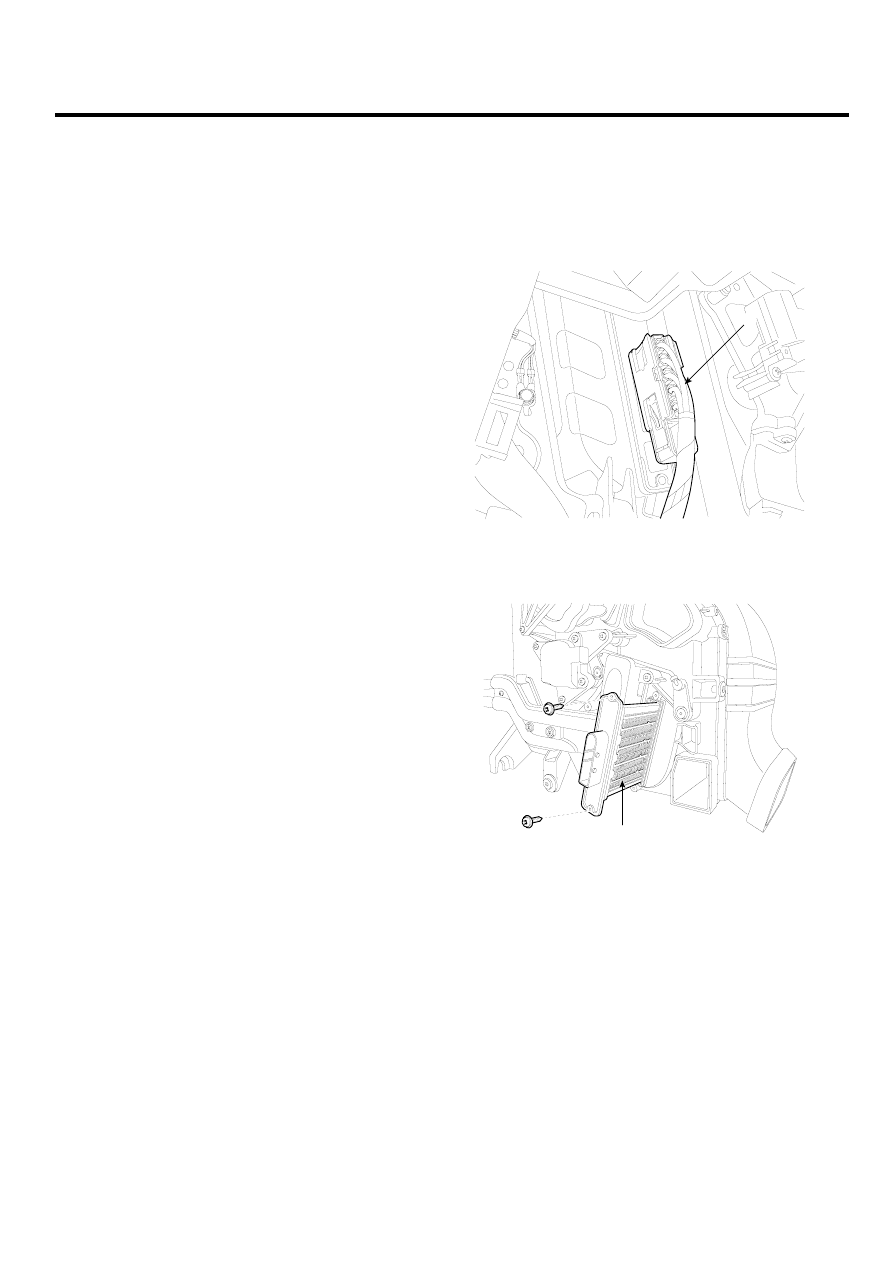

REPLACEMENT

EFACC0BC

1.

Remove the crash pad glove box. (Refer to BD -
Crash pad)

2.

After loosen the PTC heater mounting serew, remove
the PTC heater(A).

A

SCMHA6155D

3.

Remove the PTC heatoer(A).

B

SCMHA6156D

HA -52

HEATING, VENTILATION AND AIR CONDITIONING

TEMPERATURE CONTROL

ACTUATOR

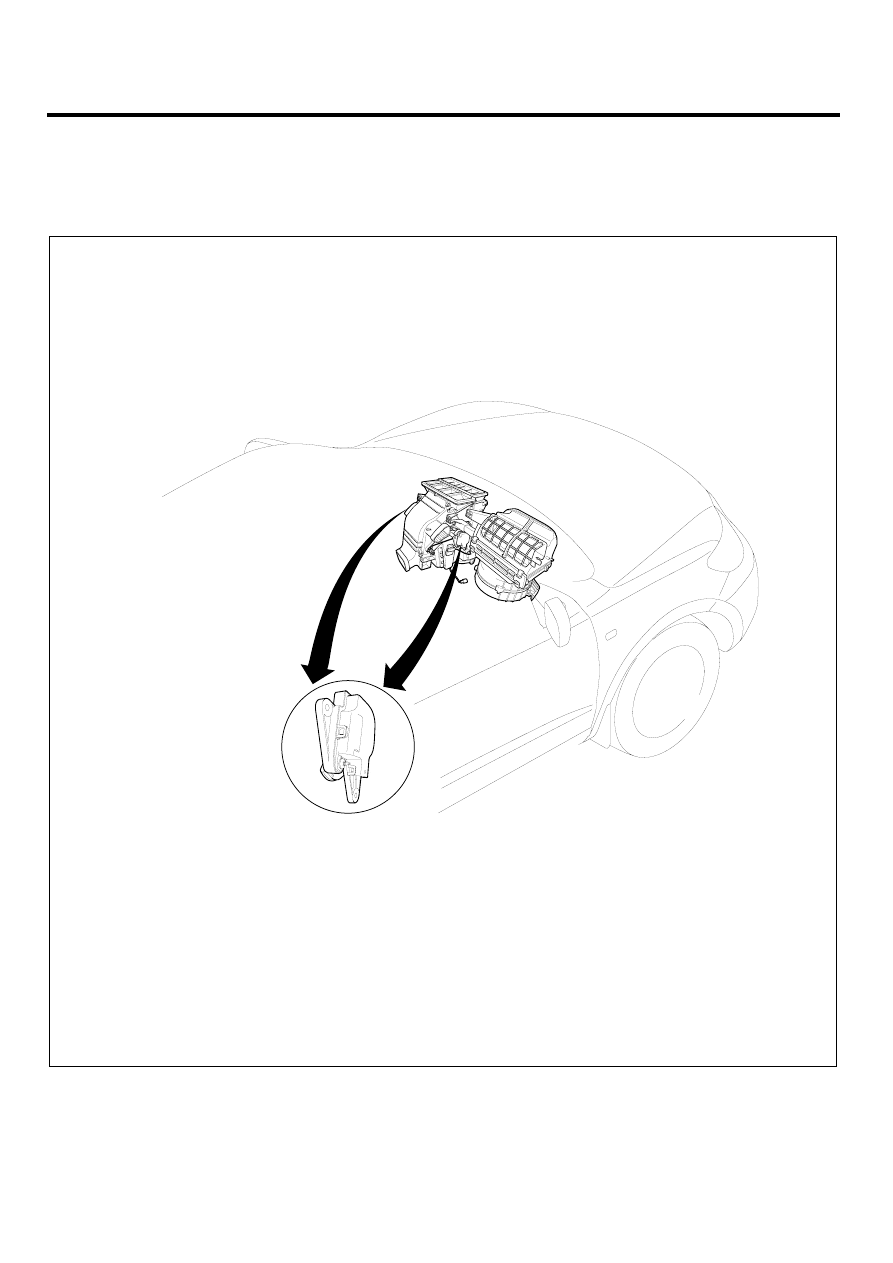

COMPONENT LOCATION

EFC61DF9

Temp control actuator

SCMHA6157L

HEATER

HA -53

DESCRIPTION

EEB86C0E

1.

Heater unit includes mode control actuator and tem-
perature control actuator.

2.

Temperature control actuator is located at the heater
unit. It regulates the temperature by the procedure
as follows. Signal from control unit adjusts position
of temperature door by operating temperature switch
and then temperature will be regulated by the hot/cold
air ratio decided by position of temperature door

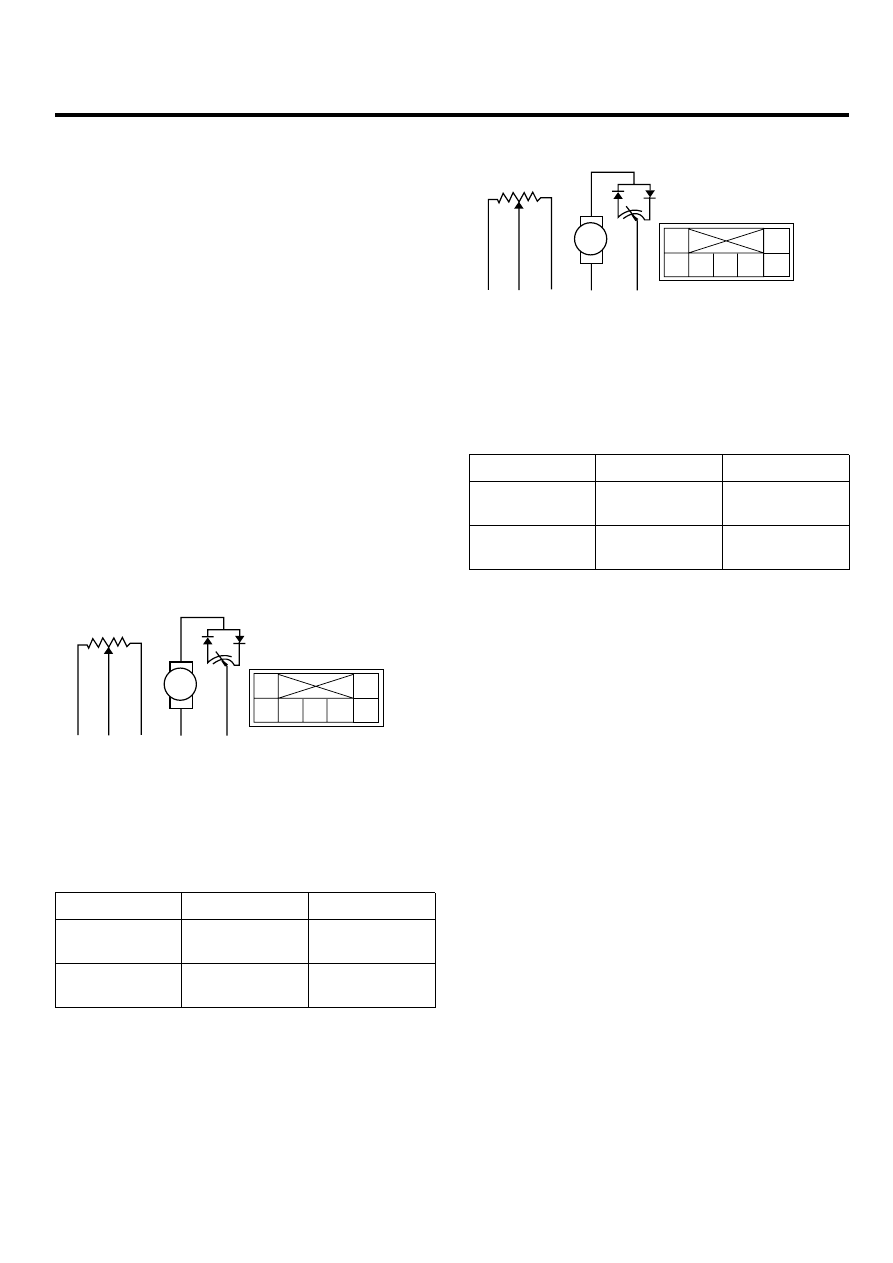

INSPECTION

EAE4CBCC

1.

Ignition "OFF"

2.

Disconnect the connector of temperature control ac-
tuator.

3.

Verify that the temperature control actuator operates
to the hot position when connecting 12V to the termi-
nal 3 and grounding terminal 4.
Verify that the temperature control actuator operates
to the cool position when connecting in the reverse.

[DRIVER]

1

2

3

4

5

6

7

3

4

5

1

2

M

1. -
2. -
3. Cool position
4. Hot position

5. 5V (VCC)
6. Feedback signal
7. Sensor ground

SCMHA6303L

SPECIFICATION

Door position

Voltage (6-7)

Error detecting

Max. cooling

0.3 ± 0.15V

Low voltage :

0.1V or less

Max. heating

4.7 ± 0.15V

High voltage :

4.9V or more

[PASSENGER]

1

2

3

4

5

6

7

3

4

5

1

2

M

1. -
2. -
3. Hot position
4. Cool position

5. Sensor ground
6. Feedback signal
7. 5V (VCC)

SCMHA6304L

SPECIFICATION

Door position

Voltage (5-6)

Error detecting

Max. cooling

0.3 ± 0.15V

Low voltage :

0.1V or less

Max. heating

4.7 ± 0.15V

High voltage :

4.9V or more

It will feedback current position of actuator to controls.

4.

If the measured voltage is not specification, substitute
with a known-good temperature control actuator and
check for proper operation.

5.

If the problem is corrected, replace the temperature
control actuator.
