HA -54

HEATING, VENTILATION AND AIR CONDITIONING

REPLACEMENT

E8AEACEC

1.

Disconnect the negative (-) battery terminal.

2.

Remove the driver’ s crush pad lower panel (Refer
to BD- Crash pad)

3.

Disconnect the temperature control actuator connec-
tor (A) after removing the air duct.

4.

Loosen the mounting screw and then remove the tem-
perature control actuator (B).

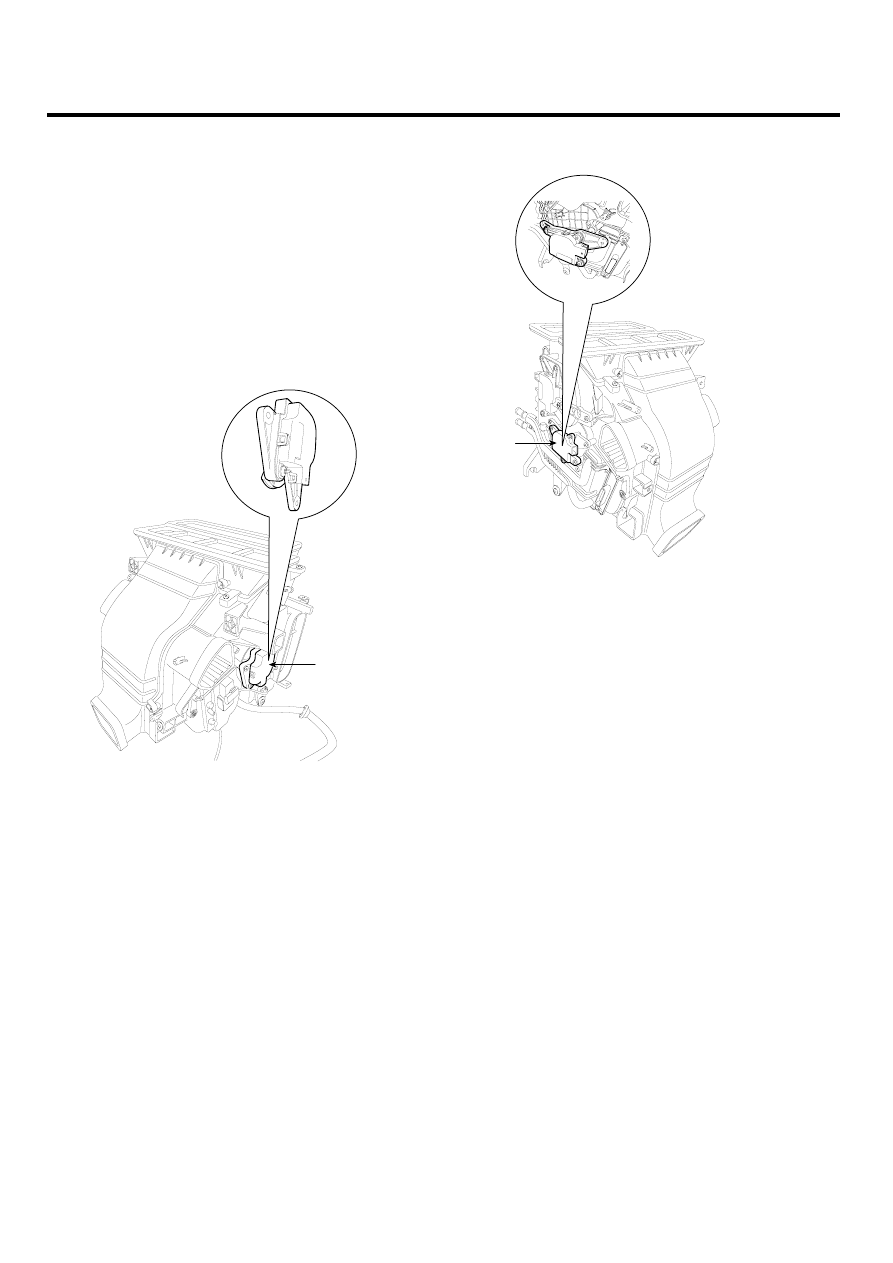

[PASSENGER’S]

B

SCMHA6160D

[DRIVER’S]

B

SCMHA6161D

5.

Installation is the reverse order of removal.

HEATER

HA -55

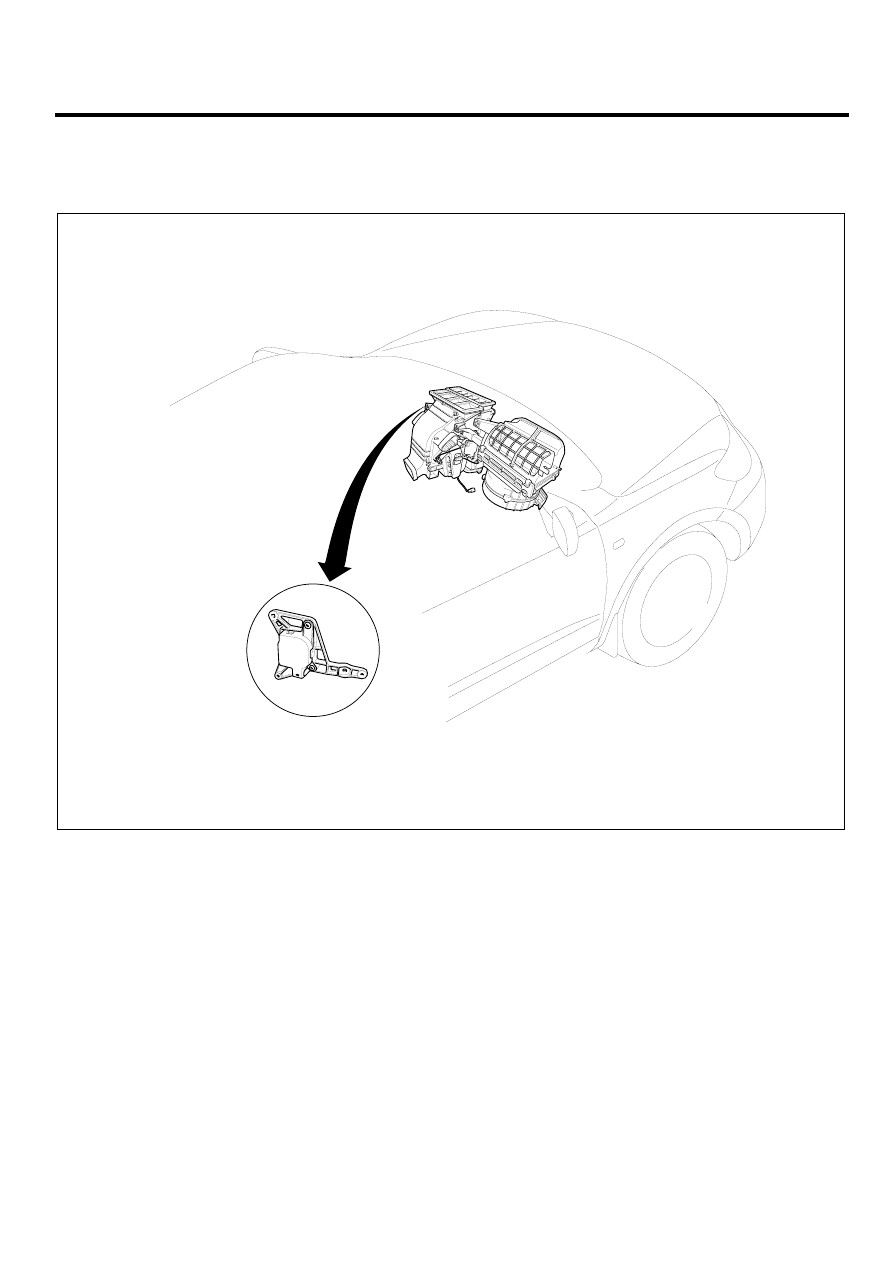

MODE CONTROL ACTUATOR

COMPONENT LOCATION

E8FDCBD7

Mode control actuator

SCMHA6162L

HA -56

HEATING, VENTILATION AND AIR CONDITIONING

DESCRIPTION

E6DBF81F

The mode control actuator is located at the heater unit.
It adjusts position of mode door by operating mode con-
trol actuator based on signal of A/C control unit. Pressing
mode select switch makes the mode control actuator shift
in order of vent→ B/L → floor → mix.

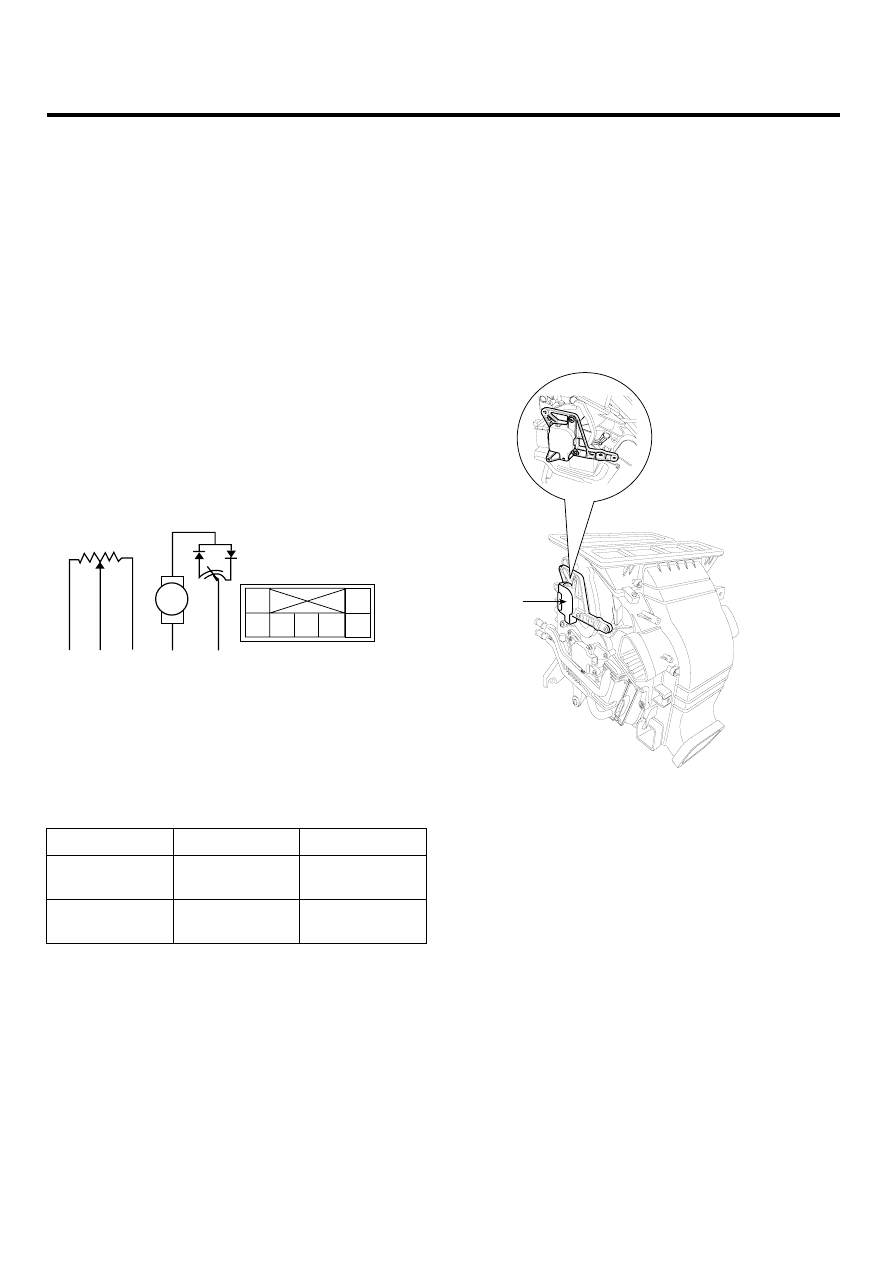

INSPECTION

EBFACAE1

1.

Ignition "OFF"

2.

Disconnect the connector of mode control actuator.

3.

Verify that the mode control actuator operates to the
defrost mode when connecting 12V to the terminal 3
and grounding terminal 4.

4.

Verify that the mode control actuator operates to the
vent mode when connecting in the reverse.

1

2

3

4

5

6

7

3

4

5

1

2

M

1. -
2. -
3. Defrost mode
4. Vent mode

5. Sensor ground
6. 5V (VCC)
7. Feedback signal

SCMHA6305L

5.

Check the voltage between terminals 5 and 7.

Door position

Voltage (5-7)

Error detecting

Vent

0.3 ± 0.15V

Low voltage :

0.1V or less

Defrost

4.7 ± 0.15V

High voltage :

4.9V or more

It will feedback current position of actuator to controls.

6.

If the measured voltage is not specification, substitute
with a known-good mode control actuator and check
for proper operation.

7.

If the problem is corrected, replace the mode control
actuator.

REPLACEMENT

EA2DAD4F

1.

Disconnect the negative (-) battery terminal.

2.

Remove the driver’ s crush pad lower panel (Refer
to BD group).

3.

Disconnect the temperature control actuator connec-
tor (A) after removing the air duct.

4.

Loosen the mounting screw and then remove the tem-
perature control actuator (B).

B

SCMHA6163D

5.

Installation is the reverse order of removal.

REAR HEATER

HA -57

REAR HEATER

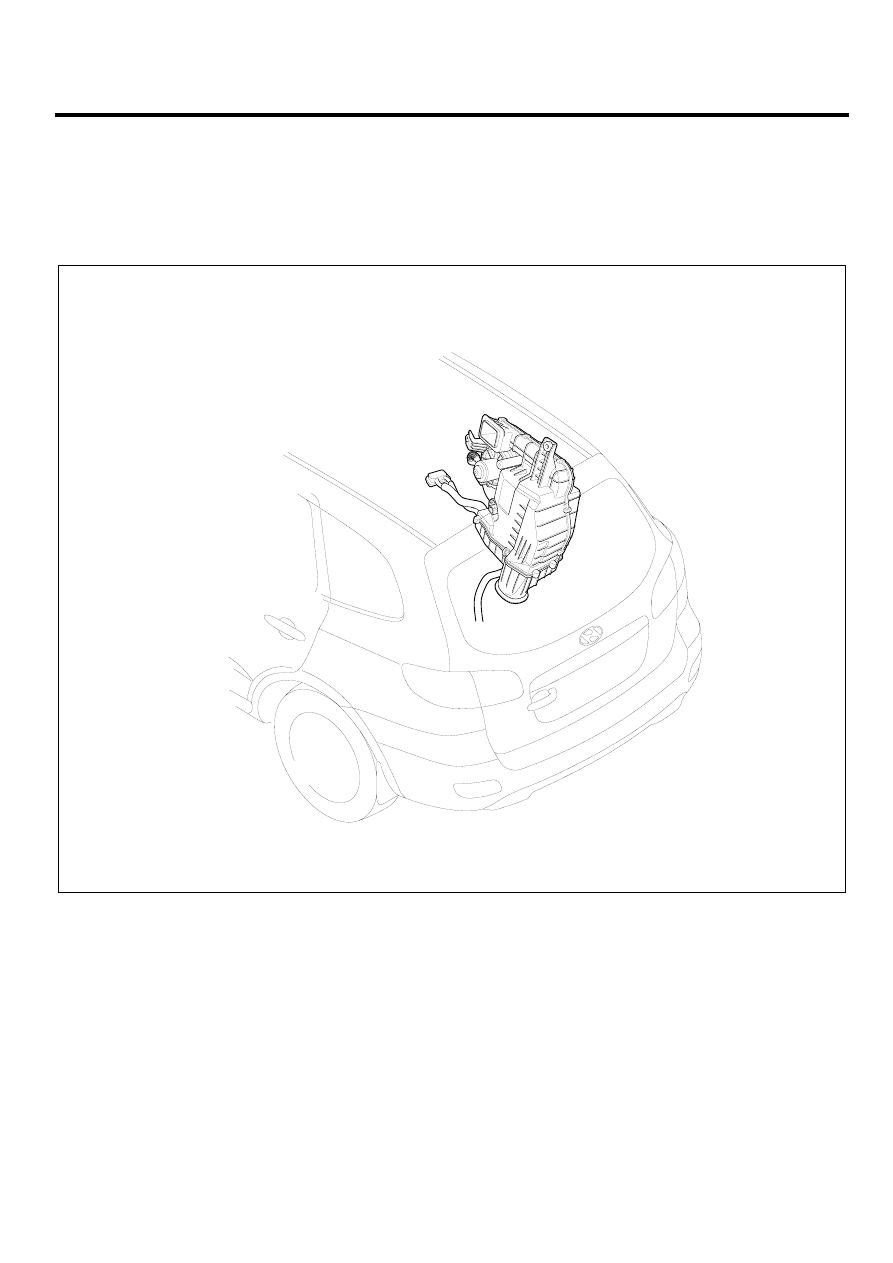

REAR HEATER UNIT

COMPONENT LOCATION

E2D30DFC

SCMHA6182D
