Hyundai Santa Fe (2006 year). Manual - part 679

HA -94

HEATING, VENTILATION AND AIR CONDITIONING

1

2

3

5 4

6

1. Motor(-)
2. Sensor ground

3. Humidity sensor signal

4. In-car sensor temp. signal
5. Sensor power (5V)
6. Motor(+)

Ω

SCMHA6505L

4) Is the measured resistance within specifications?

YES

Go to "Power circuit Inspection " procedure.

NO

Check for short to ground in harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

POWER SUPPLY CIRCUIT INSPECTION

ED180193

1.

Check for open in power harness.

1) Ignition "ON"

2) Disconnect Humidity Sensor.

3) Measure voltage value between terminal "5" of Humidity Sensor and chassis ground.

Specification : 5V

1

2

3

5 4

6

1. Motor(-)
2. Sensor ground
3. Humidity sensor signal
4. In-car sensor temp. signal

5. Sensor power (5V)

6. Motor(+)

v

SCMHA6506L

4) Is the measured voltage within specifications?

YES

Go to "Component Inspection " procedure.

NO

Check for open in power harness. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -95

COMPONENT INSPECTION

E21ABF1E

Refer to DTC B1200.

VERIFICATION OF VEHICLE REPAIR

ECEB8038

Refer to DTC B1200.

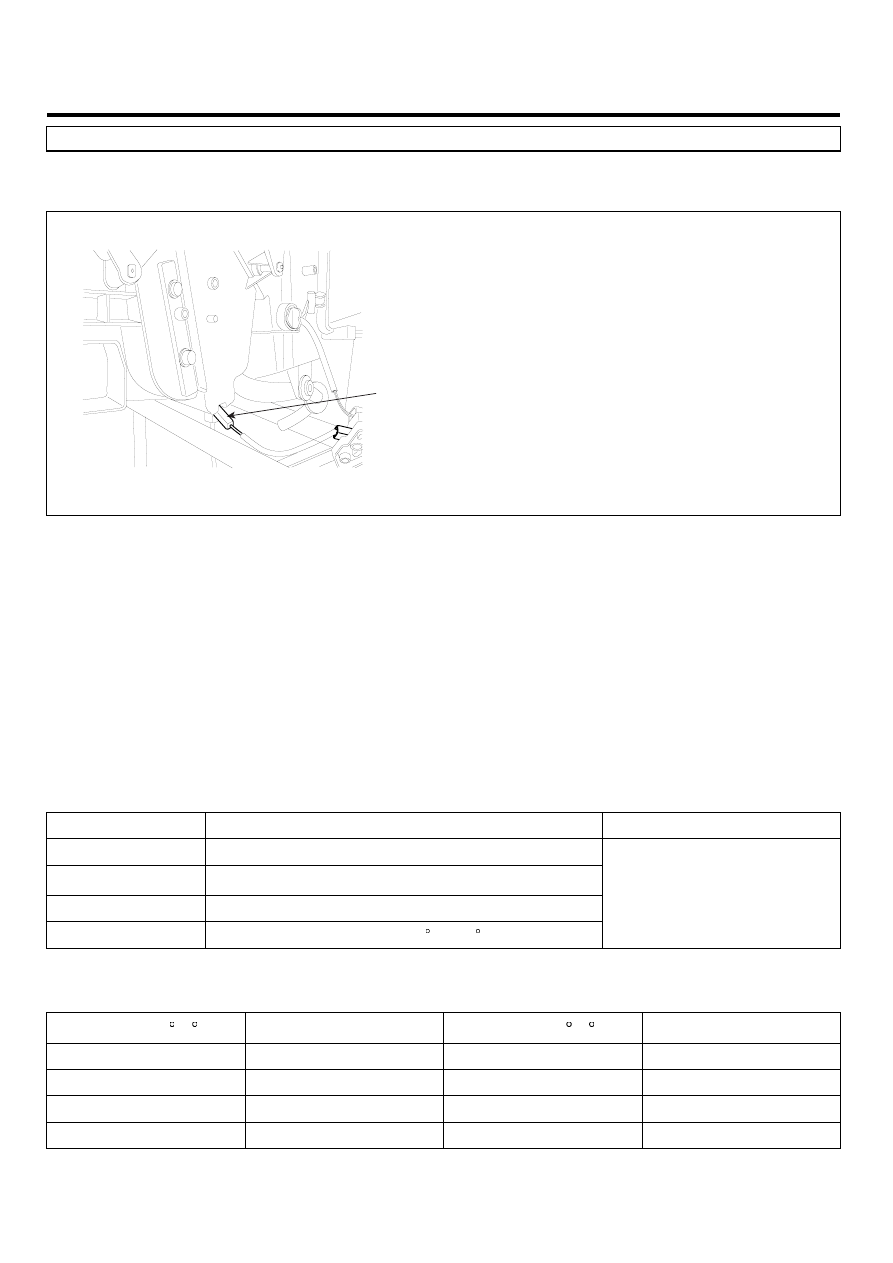

HA -96

HEATING, VENTILATION AND AIR CONDITIONING

DTC B1202 WATER TEMPERATURE SENSOR OPEN (HIGH)

COMPONENT LOCATION

ECDA84B4

Water Temperature Sensor

EQBF512A

GENERAL DESCRIPTION

E79C5561

A water temp. sensor located at heater unit, detects coolant temperature. Its signal is used for cold engine lockout control.
When the driver operates the heater before the engine is warmed up, the signal from sensor causes the heater control
unit to reduce blower motor speed until coolant temperature reaches the threshold value.

DTC DESCRIPTION

EFAC8202

The A/C controller sets DTC B1202 if there is an open circuit in water temp. sensor signal harness or the measured
resistance value of the sensor is more than the threshold value(about 176.3kΩ )

DTC DETECTING CONDITION

EDDA37B8

Item

Detecting Condition

Possible cause

DTC Strategy

• Resistance check

Threshold value

• ＞ 176.3 kΩ

Detecting time

• 0.3 sec

FAIL SAFE

• Control with the value of -2 C(28.4 F)

• Open Circuit in harness
• Faulty water temp. Sensor
• Faulty A/C control unit

SPECIFICATION

EEDFF0BB

Temperature[ C( F)]

Resistance(kΩ )

Temperature[ C( F)]

Resistance(kΩ )

-30(-22)

176.3

25(77)

10

-15(5)

73.6

35(95)

6.5

0(32)

32.9

60(140)

2.5

15(59)

15.8

80(176)

1.2

BLOWER AND A/C CONTROLS (AUTOMATIC)

HA -97

MONITOR SCANTOOL DATA

E23A4490

1.

Connect scantool to data link connector(DLC).

2.

Engine "ON"

3.

Monitor the "WATER TEMP. SENSOR" Parameter on the Scantool.

1.2 CURRENT DATA

FIX

SCRN FULL

PART GRPH HELP

    -2  C

12.0  C

11.5  C

12.5  C

0.00 V

91.75 %

54.89 %

255

HEATER WATER TEMP. SNSR

IN-CAR TEMP. SENSOR

AMBIENT AIR TEMP. SNS

EVAPORATIVE SENSOR

DRIVER PHOTO SENSOR

AIR MIX POPENTIO. (DR.)

DIRECTION POTENIO. DR.

PASSENGER PHOTO SENSOR

1.1 DIAGNOSTIC TROUBLE CODES

NUMBER OF DTC : 1 ITEMS

PART

ERAS

HELP

B1202 WATER TEMP. SENS - OPEN(HIGH)

Fig 1 : The current data in abnormal state.
Fig 2 : DTC B1202.

Fig. 1

Fig. 2

EQBF512B

4.

Are the DTC B1202 present and is parameter of "WATER TEMP. SENSOR" fixed?
※

Parameter of "WATER TEMP. SENSOR" will be fixed at -2℃(28.4 F), if there is any fault in WATER TEMP. SEN-

SOR.

YES

Go to "Inspection" procedure.

NO

Fault is intermittent caused by poor contact in the sensor’s and/or A/C controller’s connector or was repaired and
A/C controller memory was not cleared. Thoroughly check connectors for looseness, poor connection, bending,
corrosion, contamination, deterioration, or damage. Repair or replace as necessary and then go to "Verification of
Vehicle Repair" procedure.

TERMINAL AND CONNECTOR INSPECTION

EC92E599

1.

Many malfunctions in the electrical system are caused by poor harness and terminals.
Faults can also be caused by interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

Repair as necessary and go to "Verification of Vehicle Repair" procedure.
