HA -34

HEATING, VENTILATION AND AIR CONDITIONING

WATER TEMPERATURE SENSOR

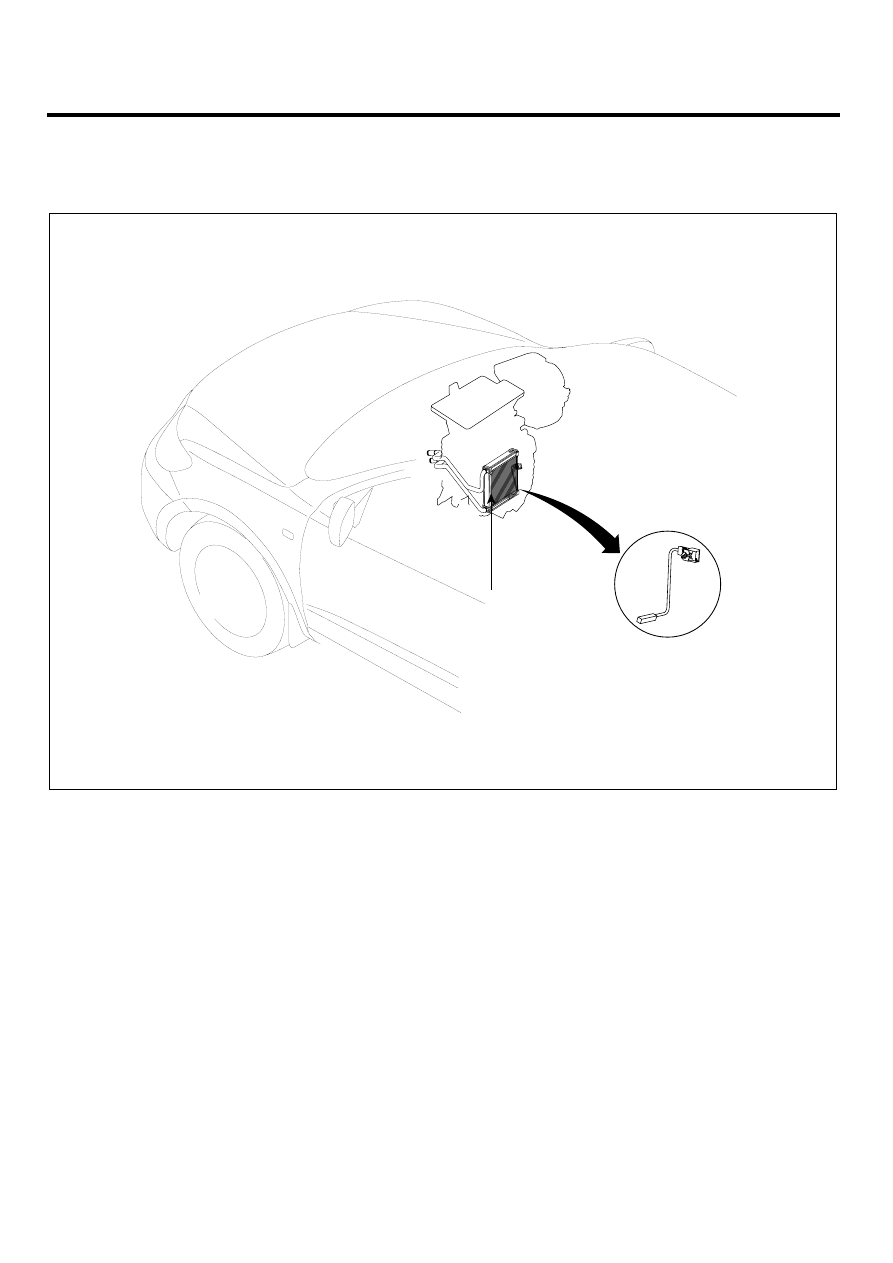

COMPONENT LOCATION

E4BFEDE4

Water temprature sensor

Heater core

SCMHA6126L

A/C COMPRESSOR CONTROLS (FULL AUTO)

HA -35

DESCRIPTION

EF9C5A75

1.

Water temperature sensor is located at the heater
unit.

2.

It detects coolant temperature. Its signal is used for
cold engine lockout control. When the driver operates
the heater before the engine is warmed up, the signal
from sensor causes the heater control unit to reduce
blower motor speed until coolant temperature reaches
the threshold value.

INSPECTION

EFC0971F

1.

Ignition "ON"

2.

Using the multi-tester, Measure resistance between
terminal "1" and "2" of water temperature sensor.

1

2

1.  Water temperature sensor (+)
2.  Ground (-)

EQRF203D

SPECIFICATION

Coolant

temperature

[℃(℉)]

Resistance (㏀)

Voltage (V)

-10(14)

55.85 ± 3%

4.24 ± 3%

0(32)

32.91 ± 3%

3.83 ± 3%

10(50)

19.99 ± 3%

3.33 ± 3%

20(68)

12.51 ± 3%

2.78 ± 3%

30(86)

8.047 ± 3%

2.23 ± 3%

40(104)

5.311 ± 3%

1.73 ± 3%

50(122)

3.588 ± 3%

1.32 ± 3%

60(140)

2.476 ± 3%

0.99 ± 3%

70(158)

1.742 ±3%

0.74 ± 3%

80(176)

1.246 ± 3%

0.55 ± 3%

3.

If the measured resistance is not specification, sub-
stitute with a known-good water temperature sensor
and check for proper operation.

4.

If the problem is corrected, replace the water temper-
ature sensor.

NOTE

Negative type thermistor that resistance will rise with
lower temperature, and reduce with higher tempera-
ture.

HA -36

HEATING, VENTILATION AND AIR CONDITIONING

REPLACEMENT

E22FAC9F

1.

Disconnect the negative (-) battery terminal.

2.

Remove the grove box. (Refer to BD group)

3.

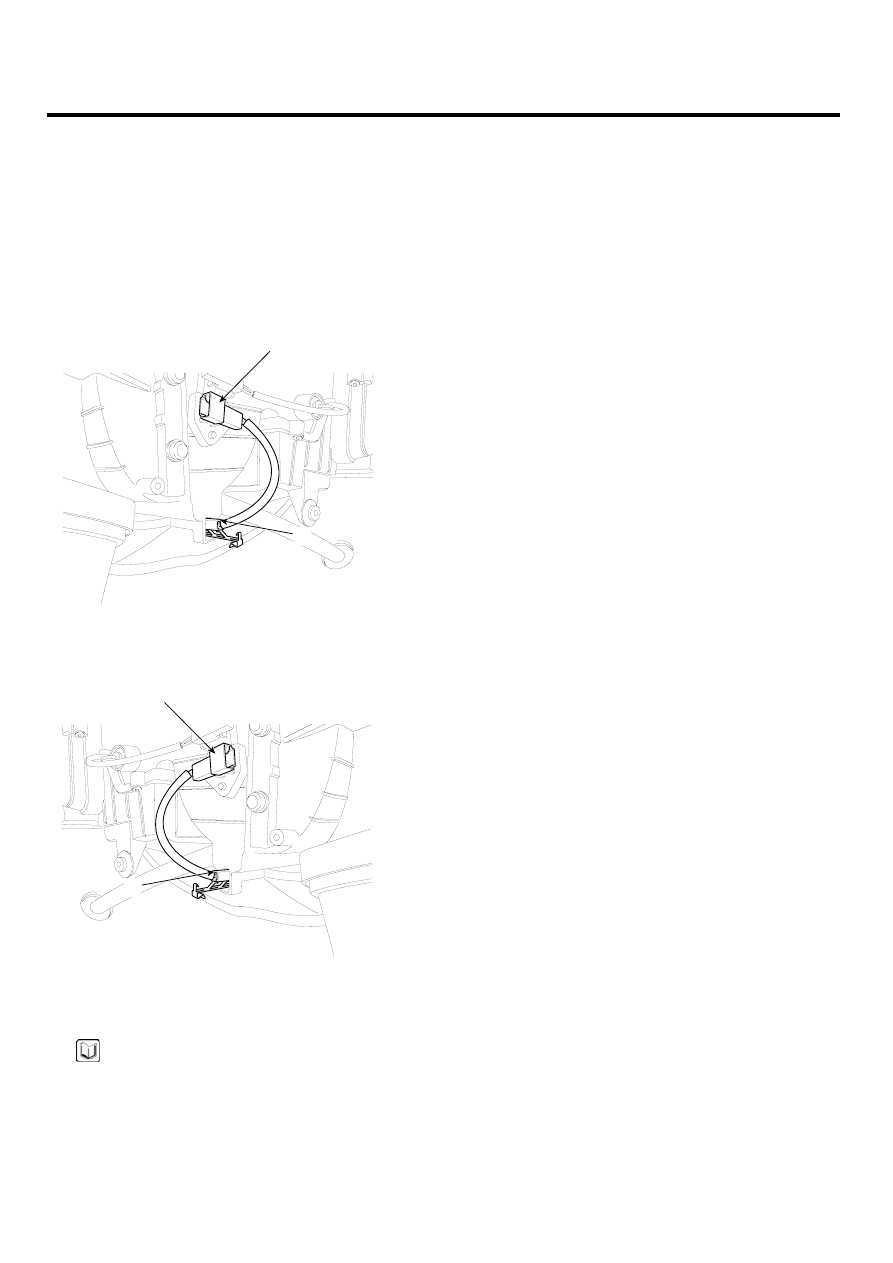

Disconnect the connector (A) of water temperature
sensor and then remove the water temperature sen-
sor (B) by pulling out.

[LHD]

A

B

SCMHA6128D

[RHD]

A

B

SCMHA6128R

4.

Installation is the reverse order of removal.

NOTE

Take care that wire of water temperature sensor is not
to be damaged

A/C COMPRESSOR CONTROLS (FULL AUTO)

HA -37

AMBIENT TEMPERATURE

SENSOR

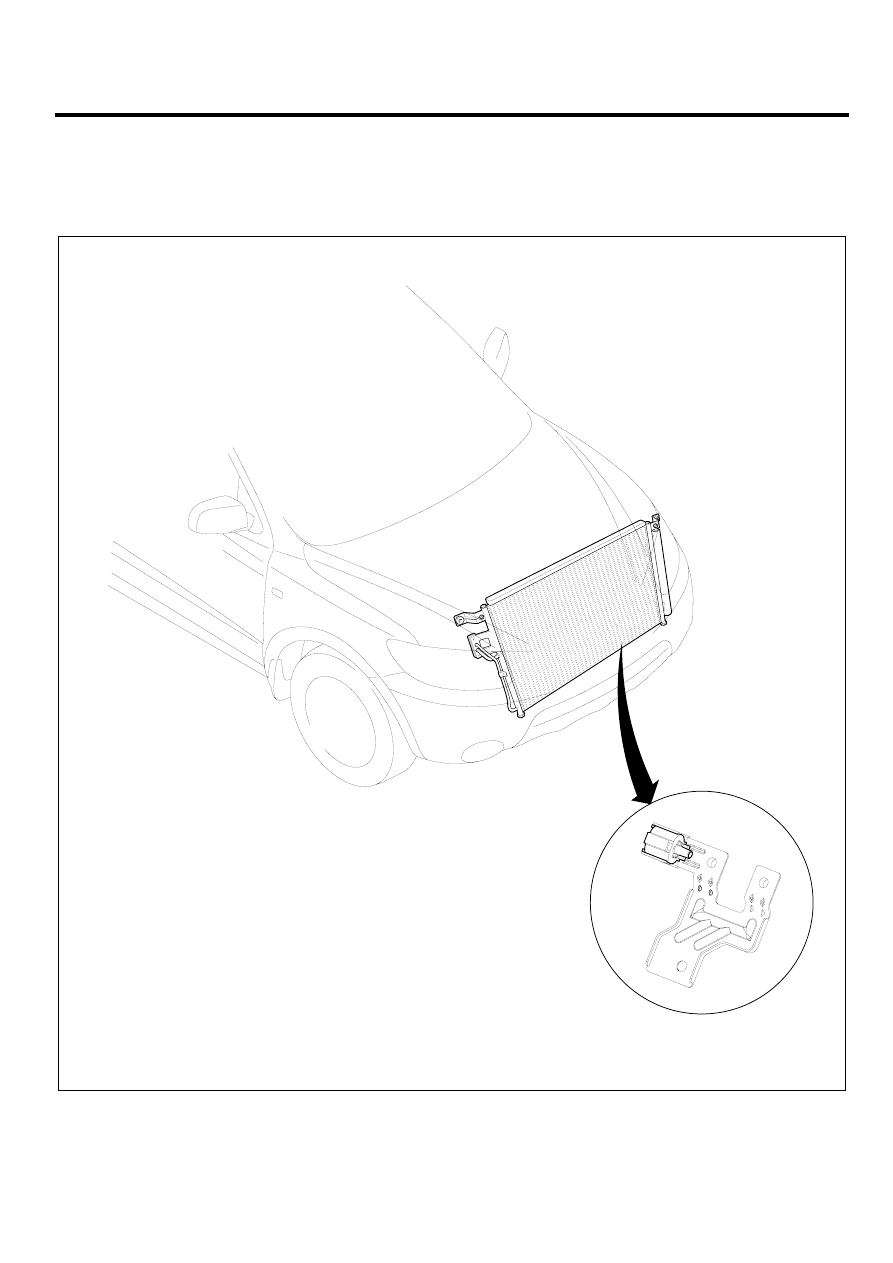

COMPONENT LOCATION

E63BA10B

Ambint temperature sensor

SCMHA6129L
