A/C COMPRESSOR

CONTROLS (FULL AUTO)

IN CAR SENSOR

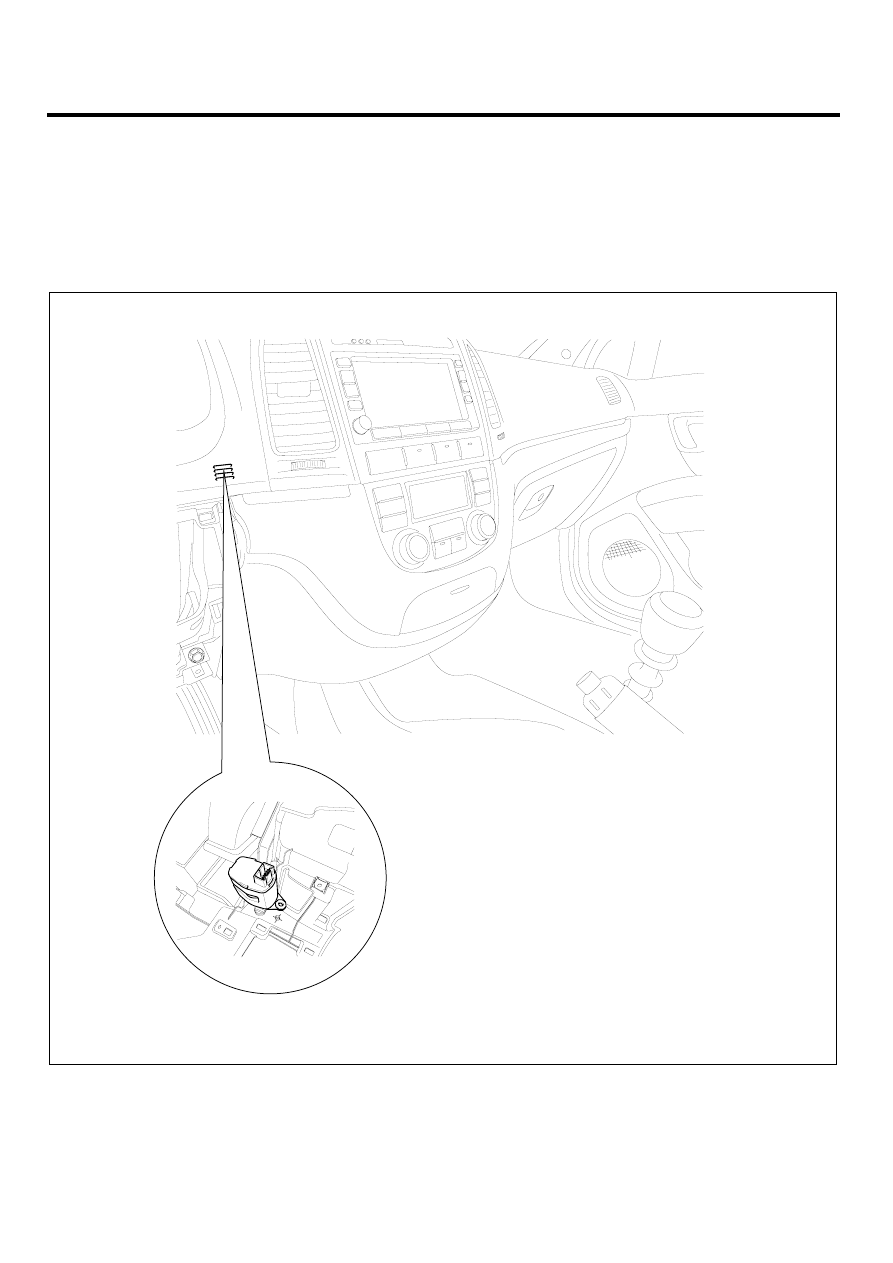

COMPONENT LOCATION

EE1F070B

In car sensor

SCMHA6120L

A/C COMPRESSOR CONTROLS (FULL AUTO)

HA -31

DESCRIPTION

EC707BB8

1.

In-car air temperature sensor is located at the lower
crush pad.

2.

The sensor contains a thermistor which measures the
temperature of the inside. The signal, decided by the
resistance value which changes in accordance with
perceived inside temperature, is delivered to heater
control unit and according to this signal the control
unit regulates incar temperature to intended value.

INSPECTION

EFF90998

1.

Ignition "ON"

2.

Blow air with changing temperature to the in car sen-
sor air inlet. Measure sensor resistance between 2
and 4 terminals.

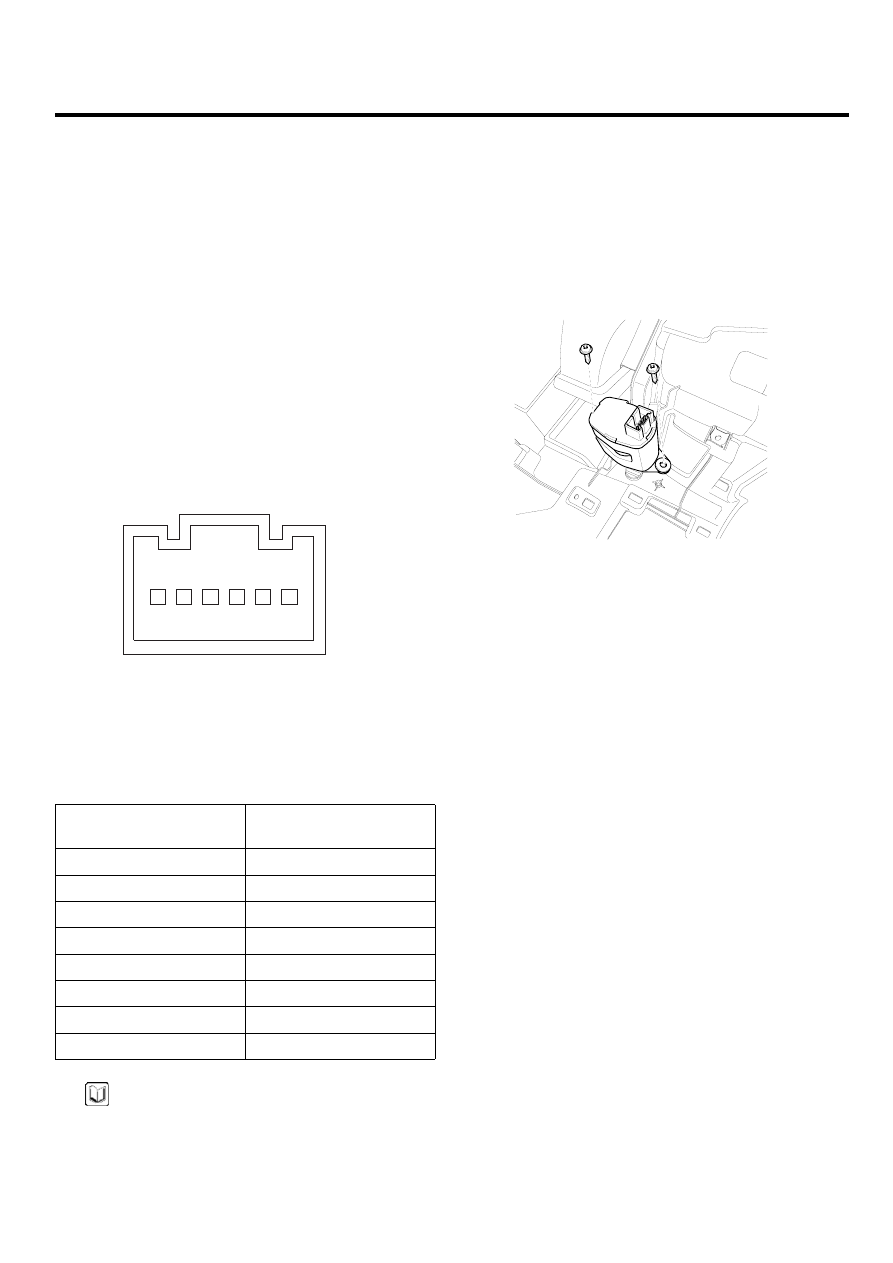

1

2

3

4

5

6

1.  Motor (-)
2.  Sensor ground (-)
3.  Humidity sensor signal

4.  In-car sensor temp.signal
5.  Sensor power (+)
6.  Motor (+)

EQRF201B

SPECIFICATION

Temperature [℃(℉)]

Resistance between

terminals 2and 4 (㏀)

60(140)

7.463 ± 2.6%

50(122)

10.810 ± 2.2%

35(95)

19.59 ± 1.6%

25(77)

30.00 ± 1.2%

15(59)

47.130 ± 1.7%

0(32)

97.710 ± 2.4%

-15(5)

216.1 ± 3.2%

-30(-22)

50936 ± 4.1%

NOTE

In car sensor is negative type thermistor that resis-
tance will rise with lower temperature, and reduce with
higher temperature.

REPLACEMENT

EA7F2D51

1.

Disconnect the negative (-) battery terminal.

2.

Remove the A/C control pannel. (Refer to BD group).

3.

Disconnect the connector of in-car sensor (A).Loosen
the mounting 2 screws and then remove the in-car
sensor (B).

SCMHA6122D

4.

Installation is the reverse order of removal.

HA -32

HEATING, VENTILATION AND AIR CONDITIONING

PHOTO SENSOR

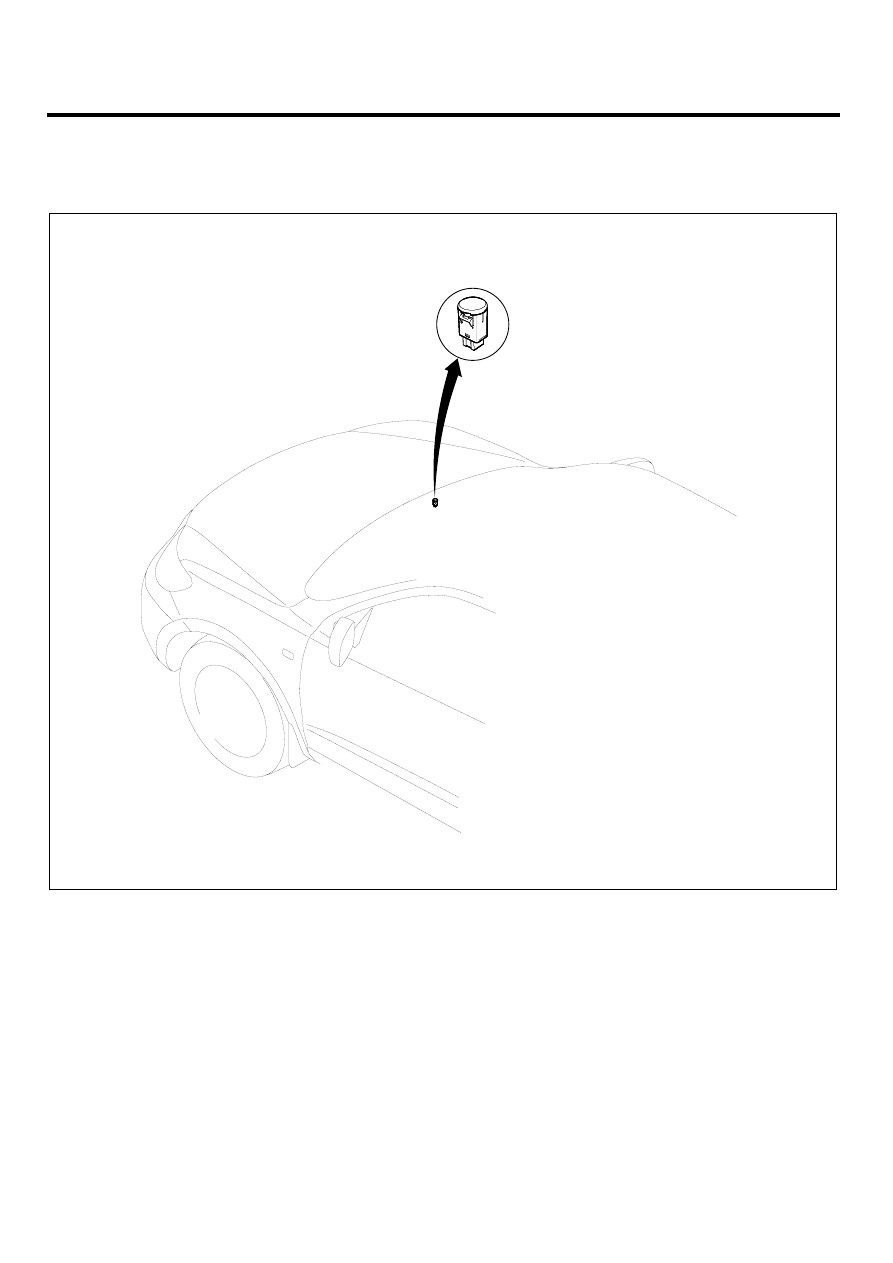

COMPONENT LOCATION

EF23C30B

Photo sensor

SCMHA6123L

A/C COMPRESSOR CONTROLS (FULL AUTO)

HA -33

DESCRIPTION

E9E29167

1.

The photo sensor (A) is located at the center of defrost
nozzle.

2.

The photo sensor contains a photovoltaic (sensitive
to sunlight) diode. The solar radiation received by
its light receiving portion, generates an electromotive
force in proportion to the amount of radiation received
which is transferred to the automatic temperature con-
trol module so that the solar radiation compensation
will be performed.

INSPECTION

E3DC5DB8

1.

Ignition "ON"

2.

Using the scan tool.

3.

Emit intensive light toward photo sensor using a lamp,
and check the output voltage change.

4.

The voltage will rise with higher intensive light and
reduce with lower intensive light.

1

2

3

4

5

6

1.  Ground
2.  5V (VCC)
3.  Signal

4.  -
5.  Photo sensor (+)
6.  Photo sensor (-)

LQLG202B

REPLACEMENT

E6DB0564

1.

Disconnect the negative (-) battery terminal.

2.

With the (-) driver, remove the photo sensor (B) from
the center of defrost nozzle (A).

A

B

AQKF202C

3.

Install in the reverse order of removal.
