HA -26

HEATING, VENTILATION AND AIR CONDITIONING

REPLACEMENT

EB1FF0FD

1.

Discharge refrigerant from refrigeration system.

2.

Replace faulty tube or hose.

CAUTION

Cap the open fittings immediately to keep mois-
ture or dirt out of the system.

3.

Tighten joint of bolt or nut to specified torque.

CAUTION

Connections should not be torque tighter than the
specified torque.

Part tightened

N.m

Kgf.m

lbf.ft

Condenser -
Discharge hose

Condenser - Liquid
tube

Compressor -
Discharge hose

Compressor -
Suction hose

Expansion valve -
Evaporator

8 ~ 12

0.8~1.2

5.8 ~ 8.7

4.

Evacuate air in refrigeration system and charge sys-
tem with refrigerant.

FRONT ONLY : 600 ± 25(g) (21.164 ± 0.88 [oz])
FRONT ＆ REAR : 850 ± 25(g) (29.98 ± 0.88 [oz])

5.

Inspect for leakage of refrigerant.
Using a gas leak detector, check for leakage of refrig-
erant.

6.

Inspect A/C operation.

A/C COMPRESSOR CONTROLS (MANUAL)

HA -27

EVAPORATOR TEMPERATURE

SENSOR

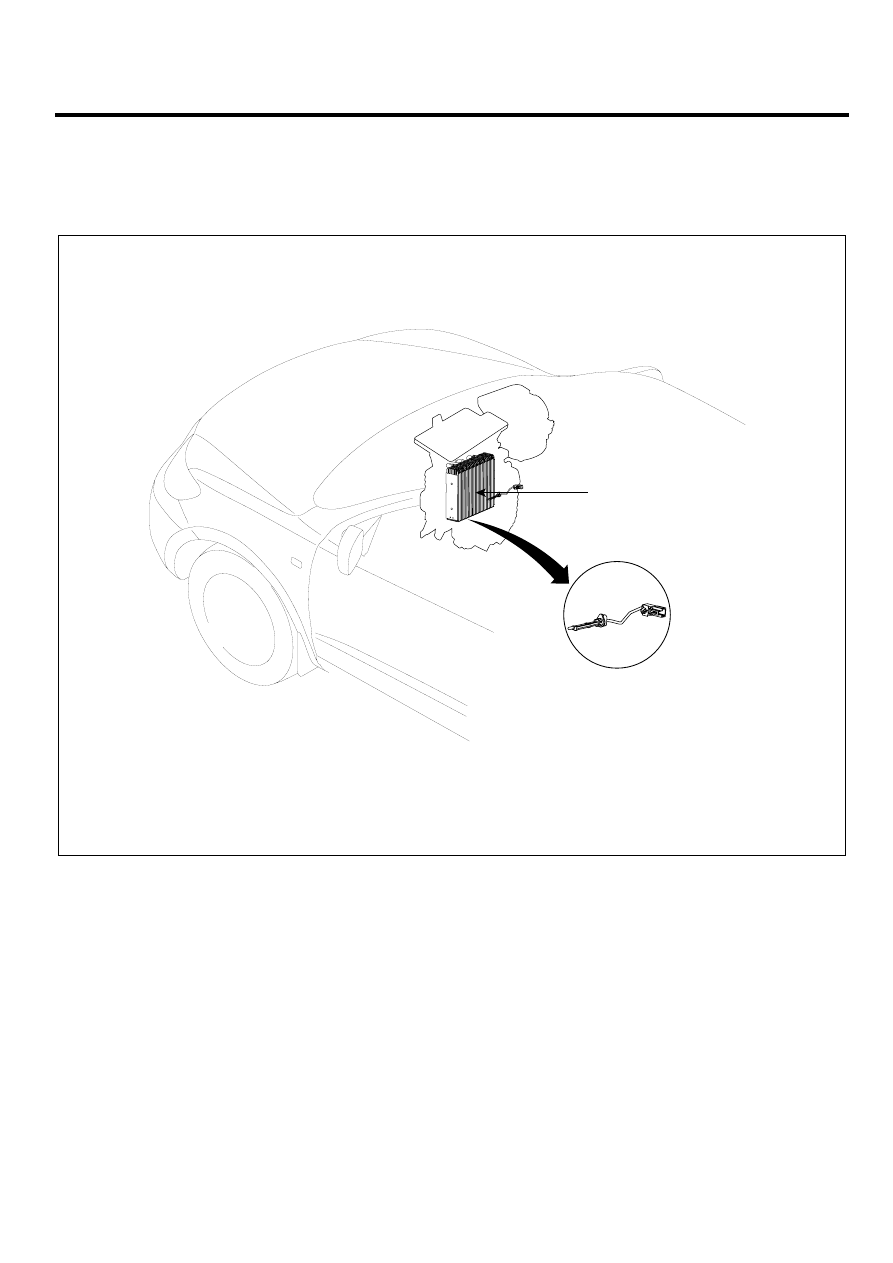

COMPONENT LOCATION

E5540B31

Evaporator temperature sensor

Evaporator core

SCMHA6132L

HA -28

HEATING, VENTILATION AND AIR CONDITIONING

DESCRIPTION

E5F1BCCF

The evaporator temperature sensor will detect the evap-
orator core temperature and interrupt compressor relay
power in order to prevent evaporator freezing by exces-
sive cooling.

INSPECTION

E05C43ED

1.

Ignition "OFF"

2.

Disconnect evaporator temperature sensor.

3.

Using the multi-tester, Measure resistance between
terminal "1" and "2" of evaporator temperature sensor.

AQGE116C

SPECIFICATION

Evaporator core

temperature [ C(℉)]

Resistance [KΩ ]

-10(14)

13.56

-5(23)

10.37

0(32)

8.000

5(41)

6.222

10(50)

4.877

15(59)

3.851

20(68)

3.063

25(77)

2.453

30(86)

1.978

35(95)

1.605

40(104)

1.31

45(113)

1.075

50(122)

0.888

4.

If the measured resistance is not specification, substi-
tute with a known-good evaporator temperature sen-
sor and check for proper operation.

5.

If the problem is corrected, replace the evaporator
temperature sensor.

A/C COMPRESSOR CONTROLS (MANUAL)

HA -29

REPLACEMENT

E0EEFB9A

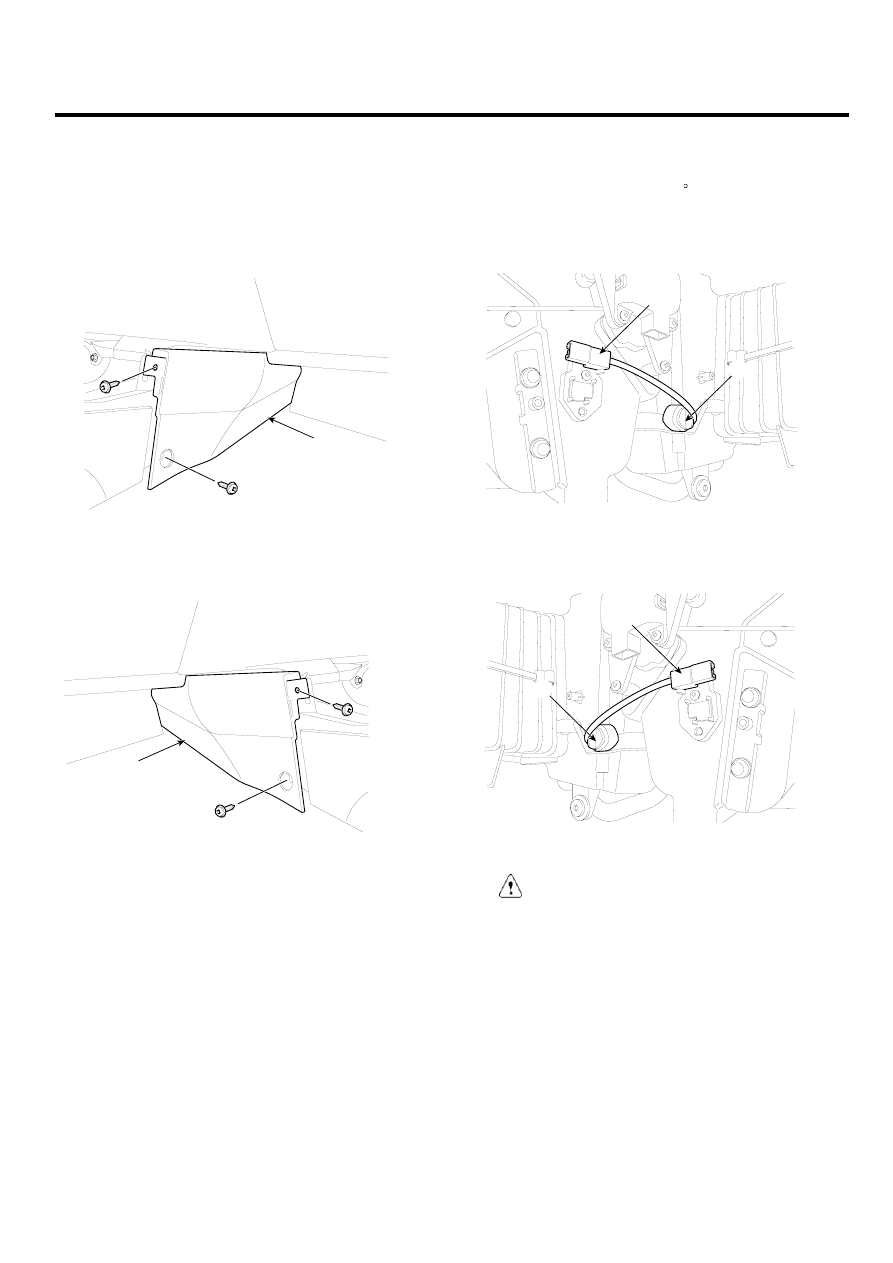

1.

Disconnect the negative (-) battery terminal.

2.

Remove the center lower side cover.

[LHD]

A

SCMHA6133L

[RHD]

A

SCMHA6133R

3.

Disconnect the evaporator sensor connector (A).

4.

Remove the evaporator temperature sensor(B), by
pulling it after rorating 90 in a counterclockwise
direction.

[LHD]

B

A

SCMHA6134D

[RHD]

B

A

SCMHA6134R

CAUTION

Take care that evaporator core pins are not bent.

5.

Installation is the reverse order of removal.
