Hyundai Santa Fe (2006 year). Manual - part 660

HA -18

HEATING, VENTILATION AND AIR CONDITIONING

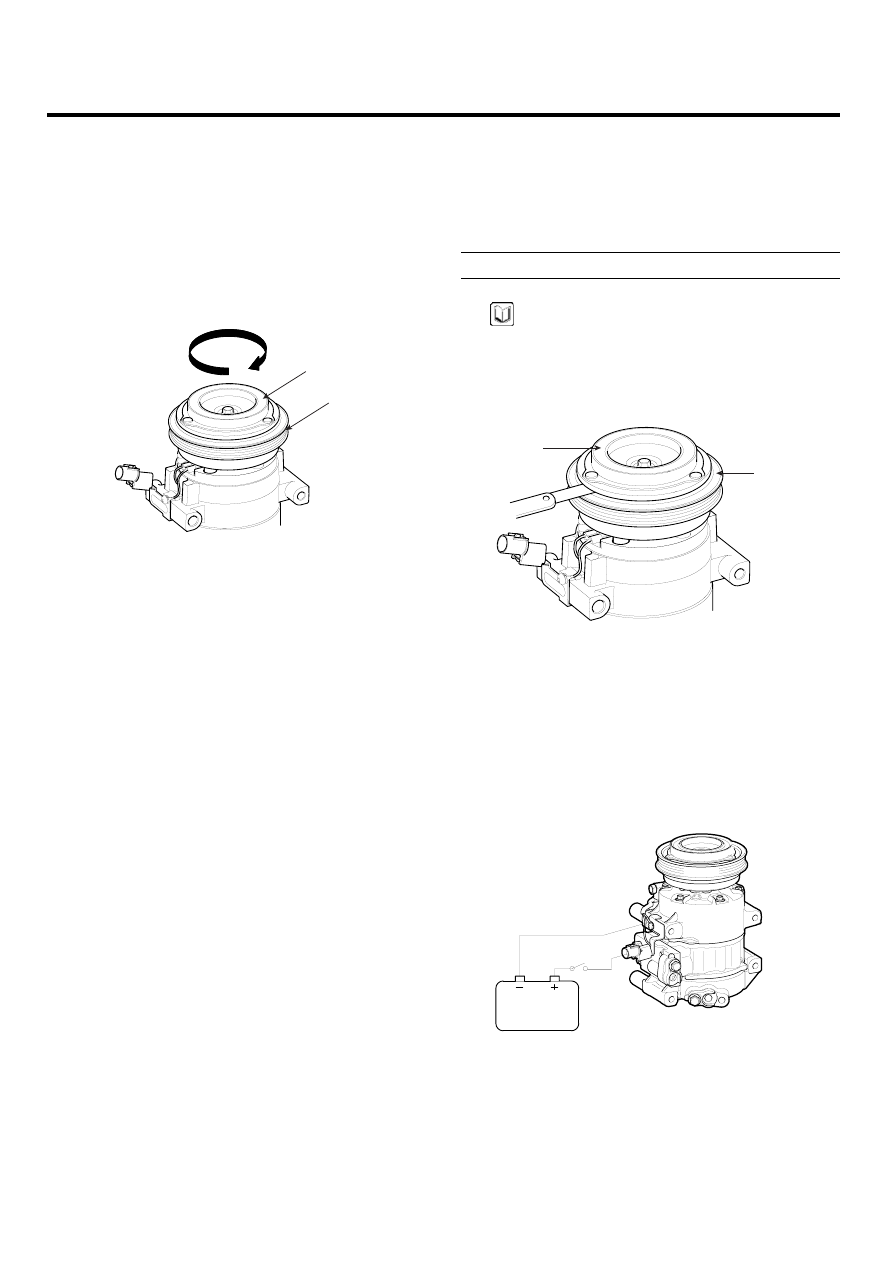

INSPECTION

EBD55AB1

1.

Check the plated parts of the disc ＆ hub assembly (A)
for color changes, peeling or other damage. If there
is damage, replace the clutch set.

2.

Check the pulley (B) bearing play and drag by rotating
the pulley by hand. Replace the clutch set with a new
one if it is noisy or has excessive play/drag.

B

A

AQJF106A

3.

Measure the clearance between the pulley (B) and
the disc ＆ hub assembly (A) all the way around. If
the clearance is not within specified limits, remove
the disc & hub assembly and add or remove
shim (gap washer) as needed to increase or decrease
clearance.

Clearance: 0.45 ± 0.1mm (0.018 ± 0.004 in.)

NOTE

The shims (gap washers) are available in seven thick-
nesses: 0.7mm, 0.8mm, 0.9mm, 1.0mm, 1.1mm,
1.2mm and 1.3mm.

A

B

AQJF106B

4.

Check operation of the magnetic clutch.Connect the
compressor side terminals to the battery (+) terminal
and the ground battery (-) terminal to the compressor
body.
Check the magnetic clutch operating noise to deter-
mine the condition.

Battery

AQJF106C

A/C COMPRESSOR CONTROLS (MANUAL)

HA -19

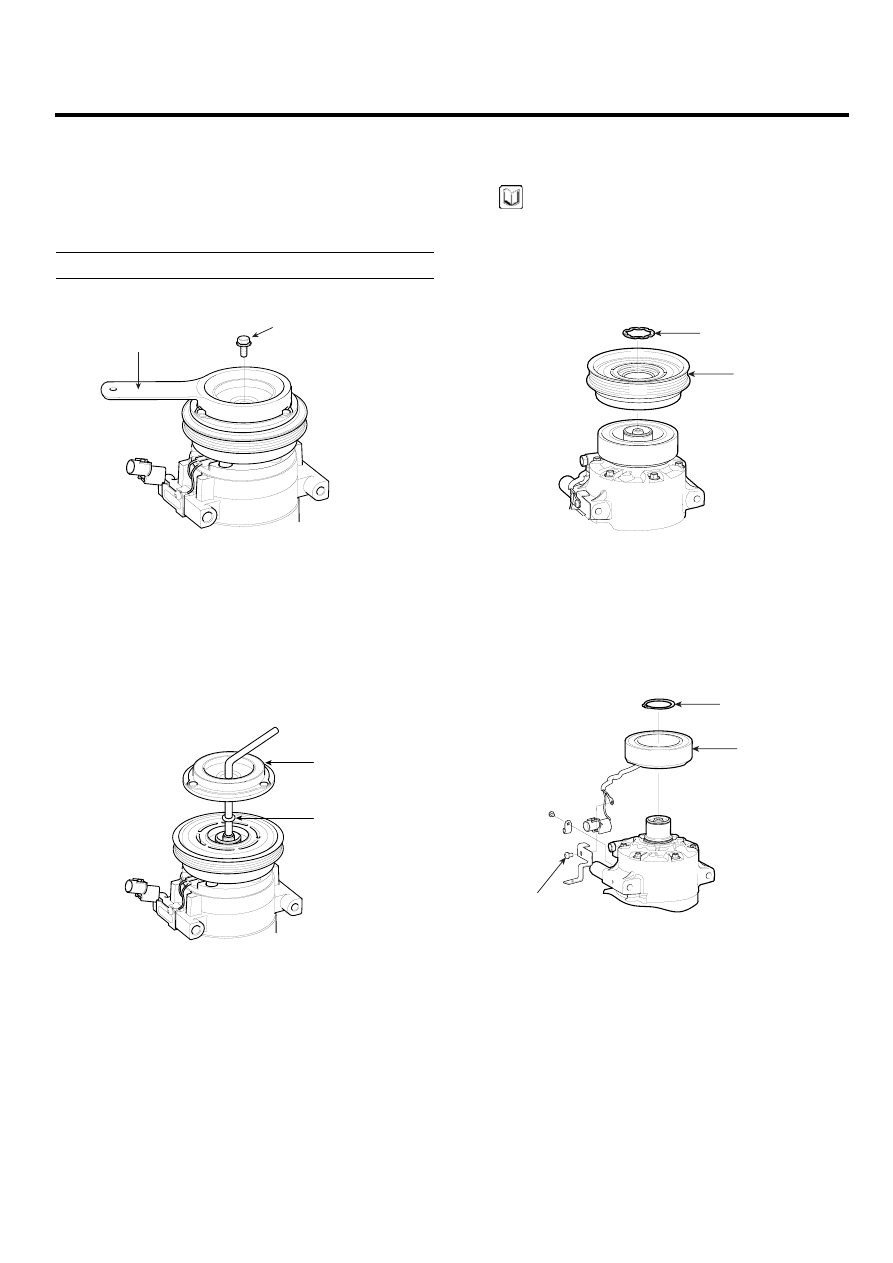

DISASSEMBLY

EA365562

1.

Remove the center bolt (A) while holding the disc
＆

hub assembly with a commercially available disc

＆

hub assembly bolt remover; Special tool number

09977-29000.

TORQUE: 10~15N.m (1.02~1.53kgf.m, 7.37~11lbf.ft)

10.2 ~ 15.3 Nm
(1.02 ~ 1.53 kgf.m,
 7.5 ~ 11.3 lbf.ft)

A

09977-29000

AQJF106D

2.

Remove the disc ＆ hub assembly (A) and shim (gap
washer) (B), taking care not to lose the shims. If the
clutch needs adjustment, increase or decrease the
number and thickness of shims as necessary, then
reinstall the disc ＆ hub assembly, and recheck its
clearance.

A

B

AQJF106E

3.

If you removal the field coil, remove retainer ring (A)
with retainer ring pliers.

NOTE

-

Be careful not to damage the pulley (B) and com-
pressor during removal/installation.

-

Once retainer ring (A) is removed, replace it with
a new one.

A

B

AQJF106F

4.

Remove the screw (A) from the field coil ground ter-
minal. Remove the retainer ring (B) and then remove
the field coil (C) from the shaft with a puller. Be care-
ful not to damage the coil and compressor.

B

C

A

AQJF106G

5.

Reassemble the compressor clutch in the reverse or-
der of disassembly, and note these items :
-

Clean the pulley and compressor sliding surfaces
with non-petroleum solvent.

-

Install new retainer rings, and make sure they are
fully seated in the groove.

-

Make sure that the pulley turns smoothly after its
reassembled.

HA -20

HEATING, VENTILATION AND AIR CONDITIONING

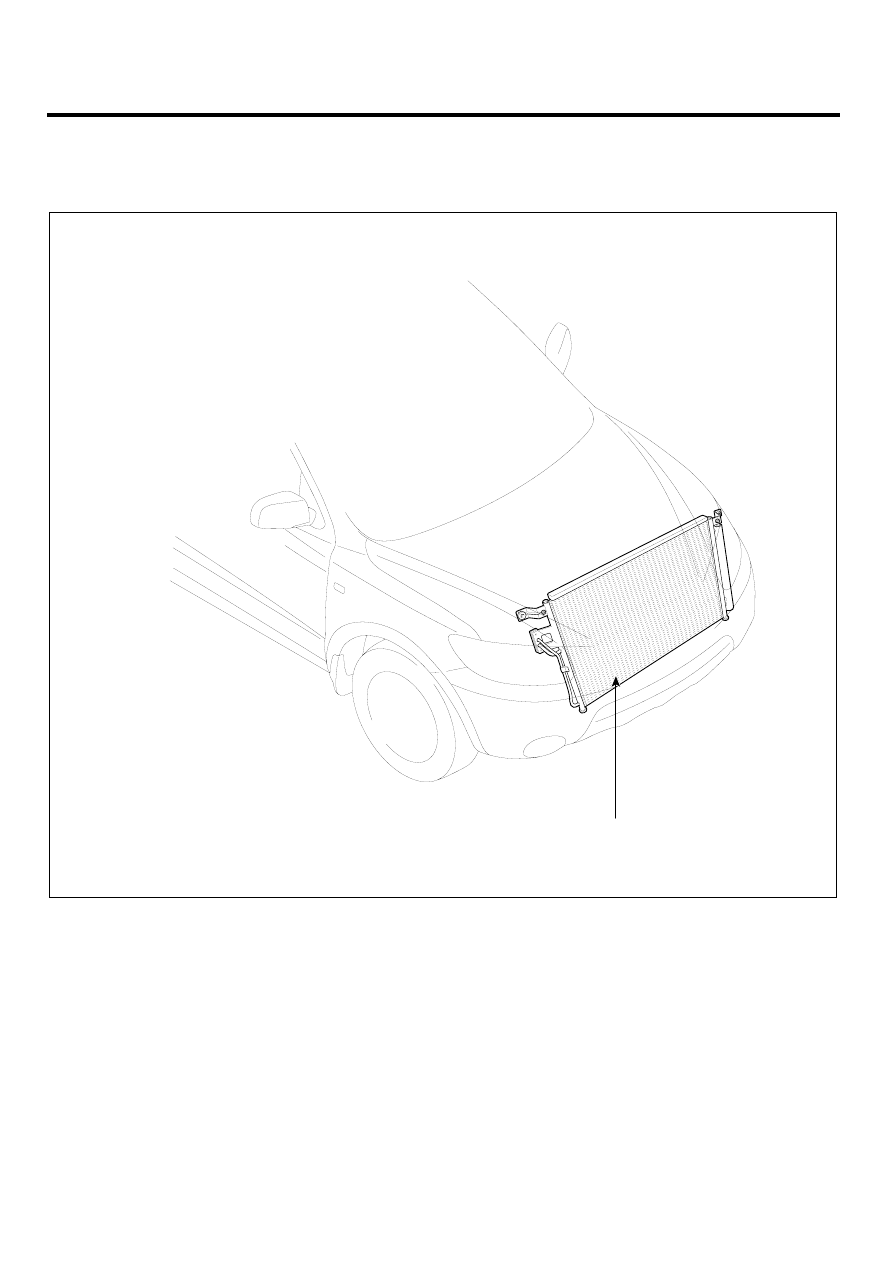

CONDENSER

COMPONENT LOCATION

E786D4B5

Condenser

SCMHA6113L

A/C COMPRESSOR CONTROLS (MANUAL)

HA -21

INSPECTION

E1D4D1C2

1.

Check the condenser fins for clogging and damage.
If clogged, clean them with water, and blow them with
compressed air. If bent, gently bend them using a
screwdriver or pliers.

2.

Check the condenser connections for leakage, and
repair or replace it, if required.

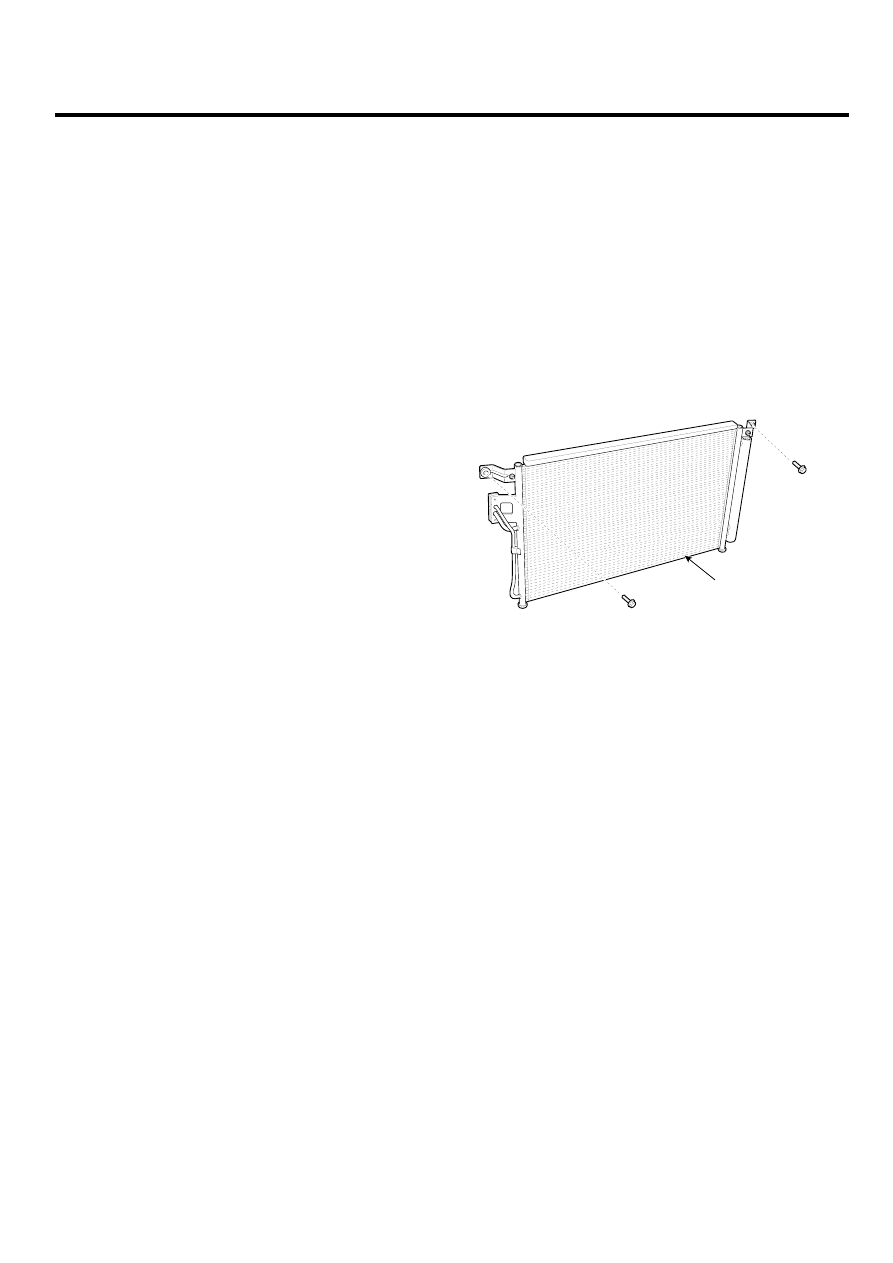

REPLACEMENT

EE89F4B4

CONDENSER ASSEMBLY

1.

Recover the refrigerant with a recovery/ recycling/
charging station.

2.

Disconnect the negative (-) battery terminal.

3.

Remove the radiator. (Refer to EM- Radiator)

4.

Remove 2 bolts, and then remove the condenser (A)
by lifting it up. Be careful not to damage the radiator
and condenser fins when removing the condenser.

A

SCMHA6114L

5.

Install in the reverse order of removal, and note these
items :
-

If you’re installing a new condenser, add refriger-
ant oil ND-OIL8.

-

Replace the O-rings with new ones at each fit-
ting, and apply a thin coat of refrigerant oil before
installing them. Be sure to use the right O-rings
for R-134a to avoid leakage.

-

Be careful not to damage the radiator and con-
denser fins when installing the condenser.

-

Be sure to install the lower mount cushions of
condenser securely into the holes.

-

Charge the system, and test its performance.
