HA -38

HEATING, VENTILATION AND AIR CONDITIONING

DESCRIPTION

EE9AFC97

1.

The ambient temperature sensor is located at the front
of the condenser and detects ambient air tempera-
ture. It is a negative type thermistor; resistance will
increase with lower temperature, and decrease with
higher temperatures.

2.

The sensor output will be used for discharge temper-
ature control, temperature regulation door control,
blower motor level control, mix mode control and
in-car humidity control.

NOTE

If the ambient temperature is below 2.0℃ (35.6℉),
the A/C compressor will be stopped.
The compressor will be operated by manual operat-
ing.

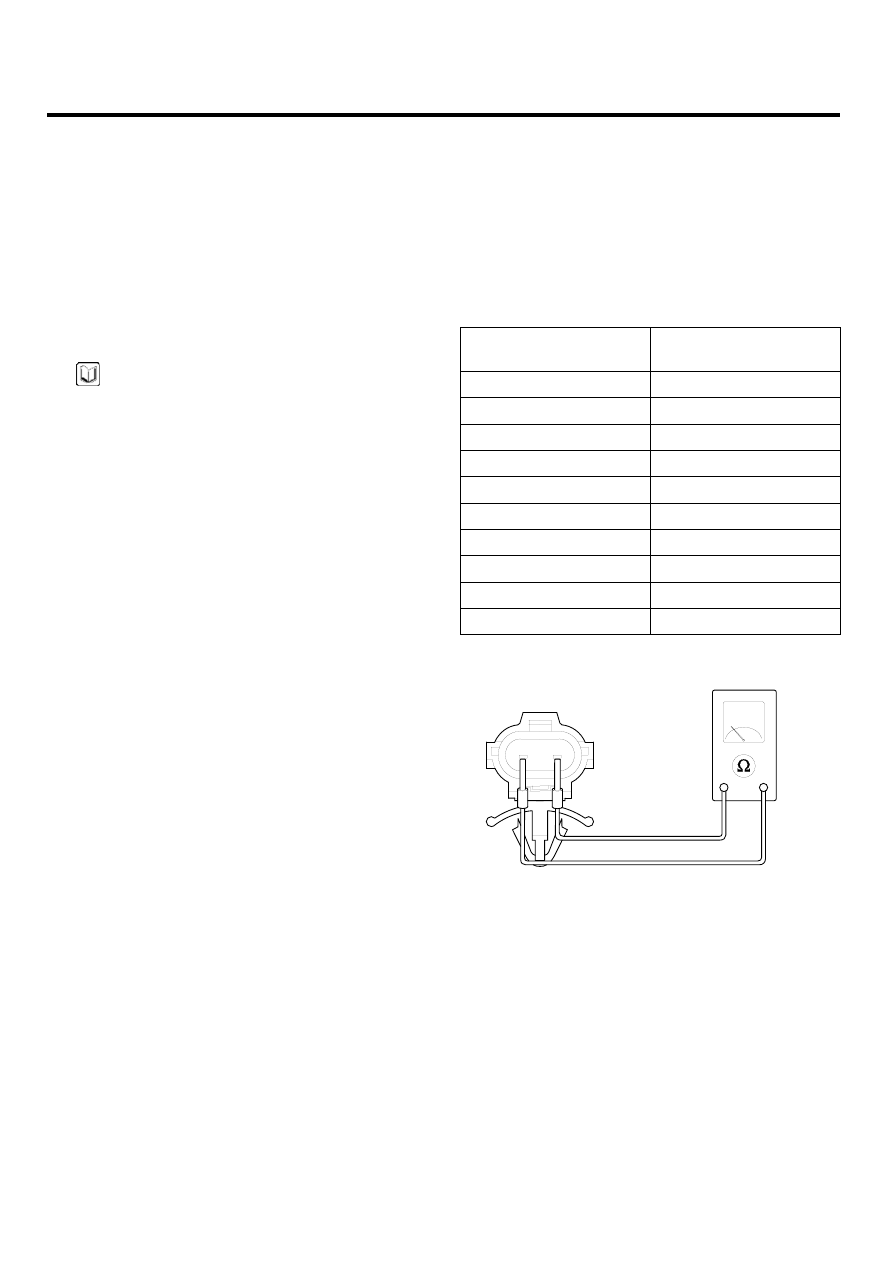

INSPECTION

EBCCA26E

1.

Ignition "OFF"

2.

Disconnect ambient temperature sensor.

3.

Check the resistance of ambient temperature sensor
between terminals 1 and 2 whether it is changed by
changing of the ambient temperature.

SPECIFICATION

Ambient temperature

[℃(℉)]

Resistance between

terminals 1and 2 (㏀)

-30(-22)

515.428

-20(-4)

287.671

-10(14)

165.981

0(32)

98.775

10(50)

60.49

20(68)

38.04

30(86)

24.729

40(104)

16.576

50(122)

11.341

60(140)

7.907

AQJF204B

4.

If the measured resistance is not specification, substi-
tute with a known-good ambient temperature sensor
and check for proper operation.

5.

If the problem is corrected, replace the ambient tem-
perature sensor.

A/C COMPRESSOR CONTROLS (FULL AUTO)

HA -39

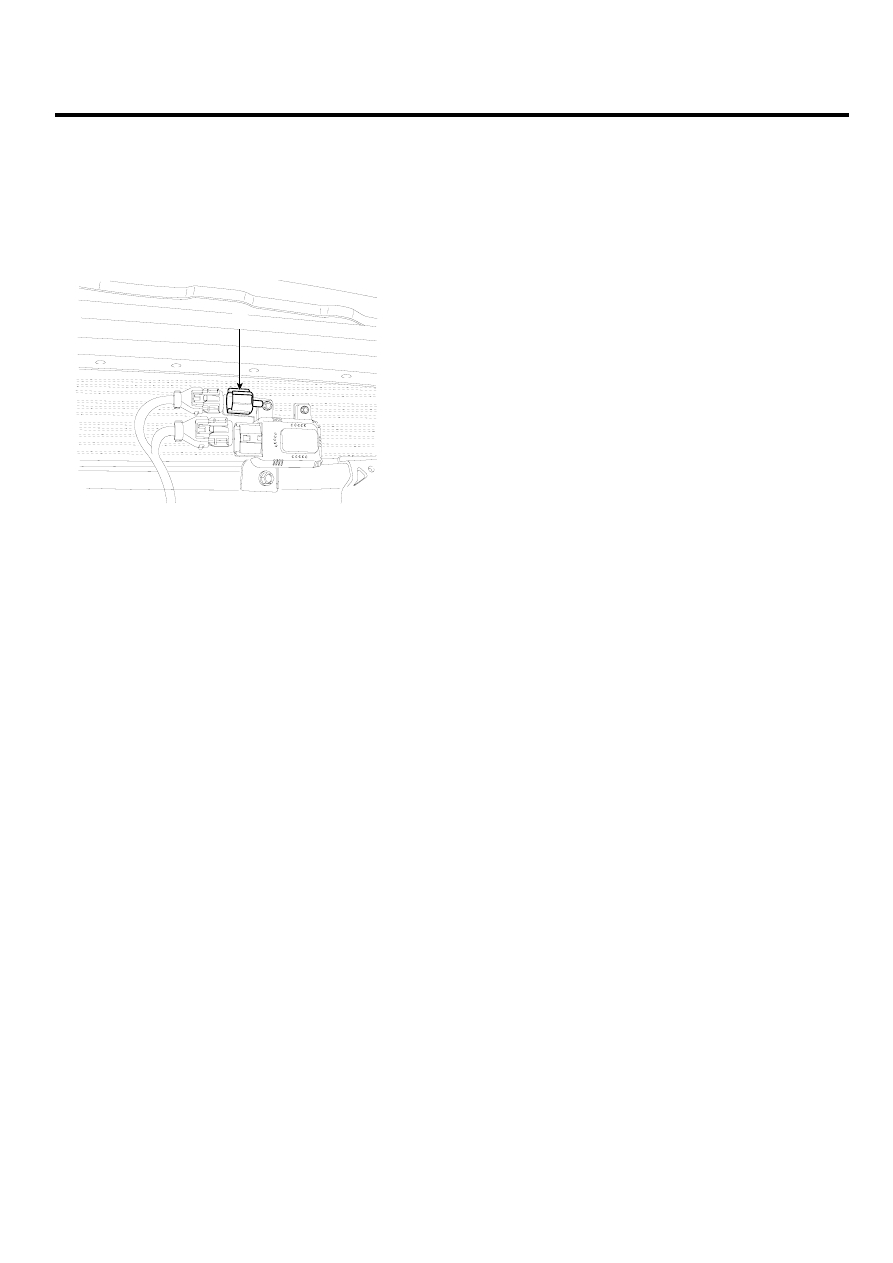

REPLACEMENT

EE84B2FD

1.

Disconnect the negative (-) battery terminal.

2.

Remove the front bumper.

3.

Remove the ambient temperature sensor (A).

A

SCMHA6131D

4.

Installation is the reverse order of removal.

HA -40

HEATING, VENTILATION AND AIR CONDITIONING

A.Q.S (AIR QUALITY SENSOR)

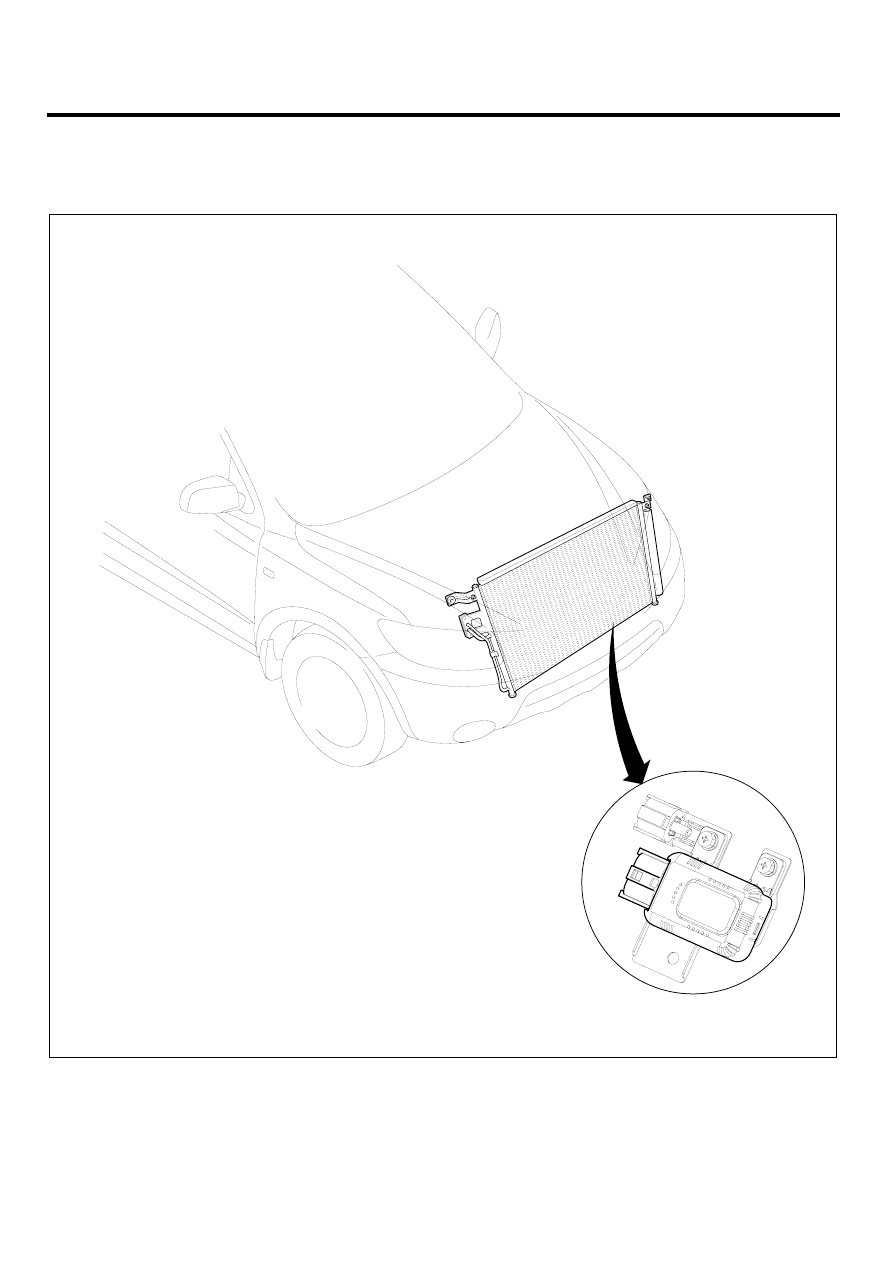

COMPONENT LOCATION

EF783C43

A.Q.S sensor

SCMHA6135L

A/C COMPRESSOR CONTROLS (FULL AUTO)

HA -41

DESCRIPTION

E122A2FC

1.

A.Q.S is located at center support in front of the en-
gine radiator, and detects hazardous elements in am-
bient air providing output signal to control.

2.

It will detect sulfurous acid gas, carbon dioxide, car-
bon monoxide, hydrocarbon and allergen.

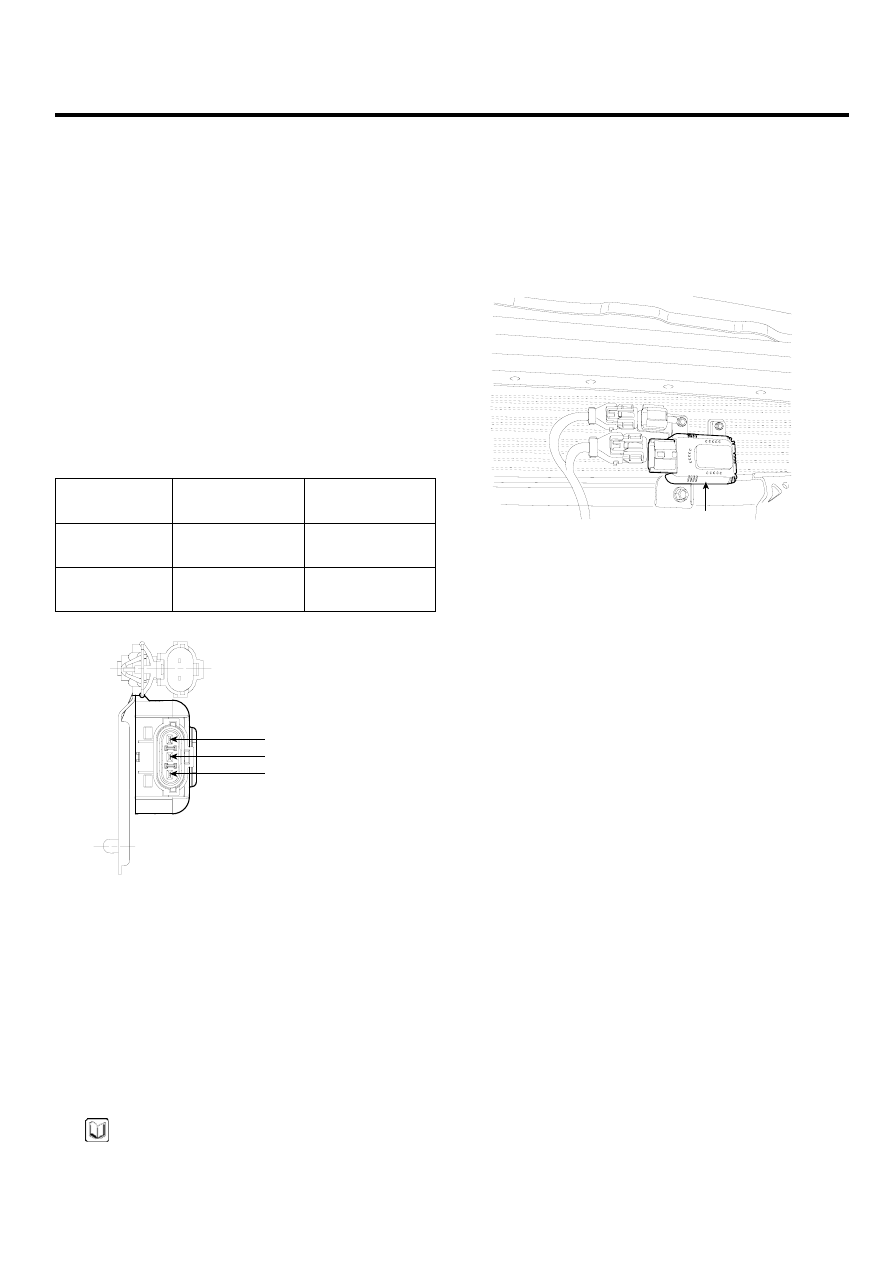

INSPECTION

EF4C1E6B

1.

Ignition "ON"

2.

Using the scan tool.

3.

Check the output voltage of AQS between terminals
2 and 3.

SPECIFICATION

Condition

Output signal

Fresh/recircu-

lation

Normal

condition

4 ~ 5V

Fresh

Hazardous gas

detection

0 ~ 1V

Recirculation

1
2
3

1. 12V(IGN)
2. GND
3. AQS signal

SCMHA6136L

4.

AQS diagnosis and fail safe
Detect the open of signal for 7 seconds without choos-
ing the AQS switch when IG on.
If 2.5V or more is detected for 3.5 seconds or more
among 7 seconds, be judged the open of AQS signal.
Operate as below fail safe function, while choosing
AQS.
Fail safe: Release the AQS (AQS cannot be se-
lected),

Fresh/recirculation

maintains

previous

situation of AQS selection.

NOTE

When IG is turned ON, AQS heats for 34±5 seconds,
it will output below 1.0 voltage during this time.

REPLACEMENT

E4CD857C

1.

Disconnect the negative (-) battery terminal.

2.

Remove the front bumper.

3.

Remove the AQS (B) after loosening the mounting
screws (A).

A

SCMHA6137D

4.

Installation is the reverse order of removal.
