FLA -506

FUEL SYSTEM

MONITOR DTC STATUS

E46376D8

Refer to DTC P0660.

TERMINAL AND CONNECTOR INSPECTION

E25928CF

Refer to DTC P0660.

POWER CIRCUIT INSPECTION

EE80590E

1.

IG "OFF" and disconnect VIS #2 connector.

2.

IG "ON" and ENG "OFF"

3.

Measure voltage between terminal 1 of VIS #2 harness connector and chassis ground.

Specification : Approx. B+

4.

Is the measured voltage within specification?

YES

▶ Go to "Control Circuit Inspection" procedure.

NO

▶ Check fuse connected to power of VIS #2 for open or blown-off.
▶ Repair open or short to ground in harness, and go to "Verification of Vehicle Repair" procedure.

CONTROL CIRCUIT INSPECTION

E0E6175D

1.

Check voltage

1)

IG "OFF" and disconnect VIS #2 connector.

2)

IG "ON" and ENG "OFF"

3)

Measure voltage between terminal 2 of VIS #2 harness connector and chassis ground.

Specification : Approx. 2.5V

4)

Is the measured voltage within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Go to "Check short in harness" as follows.

2.

Check short in harness

1)

IG "OFF" and disconnect VIS #2 connector and PCM connector.

2)

Measure resistance between terminal 2 of VIS #2 harness connector and chassis ground.

DTC TROUBLESHOOTING PROCEDURES

FLA -507

3)

Measure resistance between terminals 1 and 2 of VIS #21 harness connector.

Specification : Infinite

4)

Is the measured resistance within specification?

YES

▶ Go to "Check open in harness" as follows.

NO

▶ Repair short in harness, and go to "Verification of Vehicle Repair" procedure.

3.

Check open in harness

1)

IG "OFF" and disconnect VIS #2 connector and PCM connector.

2)

Measure resistance between terminal 2 of VIS #2 harness connector and terminal C30-A (67) of PCM harness
connector.

Specification : Below 1Ω

3)

Is the measured resistance within specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair open in harness, and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EBB1C557

1.

Check VIS #2

1)

IG "OFF" and disconnect VIS #2 connector.

2)

Measure resistance between terminals 1 and 2 of VIS #2 connector.(Component side)

Specification : 32 ± 3 Ω [20℃(68℉)]

FLA -508

FUEL SYSTEM

1. VIS Power
2. VIS Control

C96-2

2

1

SCMF16408L

3)

Is the measured resistance within specification?

YES

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NO

▶ Substitute with a known - good VIS #2 and check for proper operation. If the problem is corrected, replace
VIS #2 and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. After testing PCM on the vehicle, use this function to reuse the PCM on the others

VERIFICATION OF VEHICLE REPAIR

E121C656

Refer to DTC P0660.

DTC TROUBLESHOOTING PROCEDURES

FLA -509

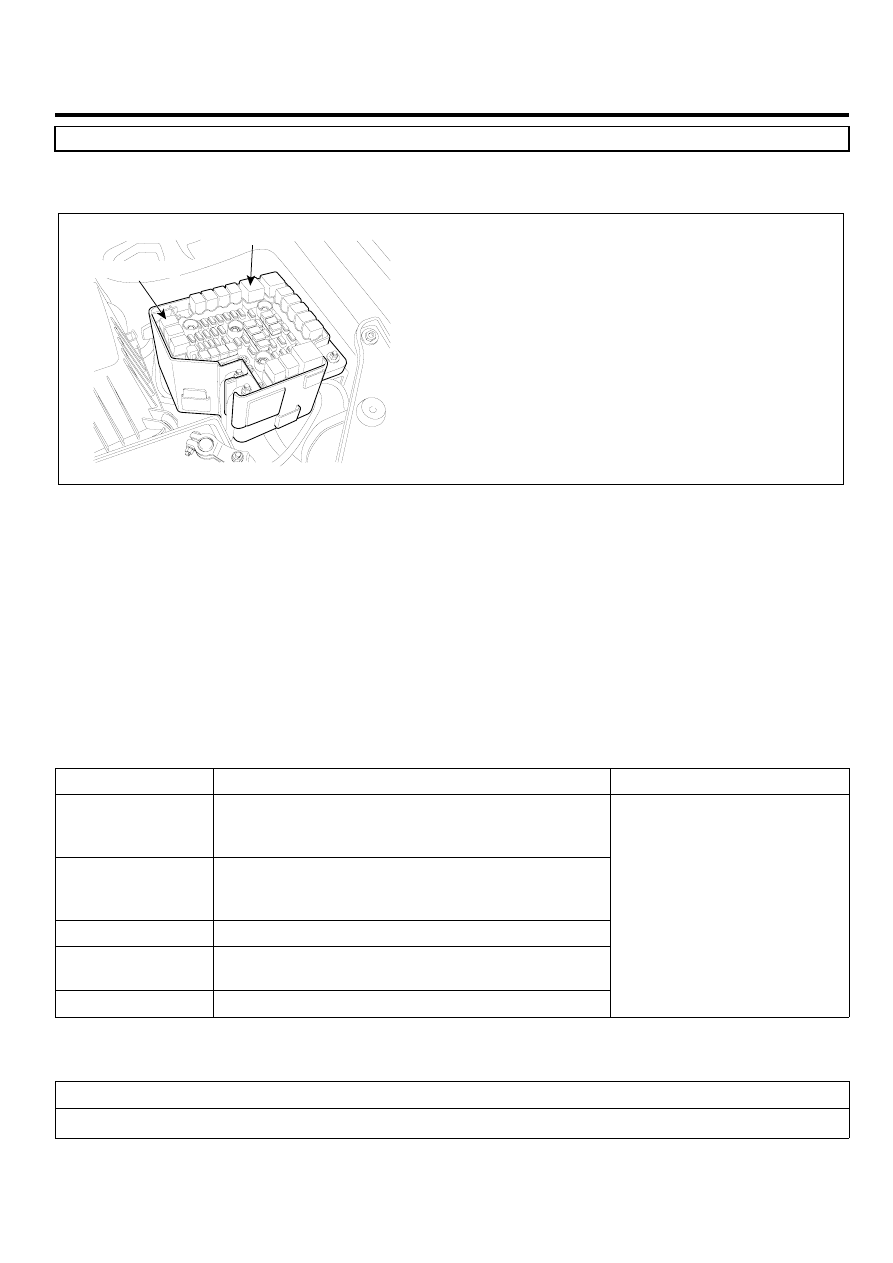

DTC P0685 ECM/PCM POWER RELAY CONTROL CIRCUIT /OPEN

COMPONENT LOCATION

E032C31A

Main Relay

Fuel Pump Relay

SCMF16254L

GENERAL DESCRIPTION

E8B88C29

The ECM provides ground to one side of the coil of the main relay and the other side is connected to the battery. The
ECM monitors battery voltage and the voltage after the main relay.

DTC DESCRIPTION

E931EEBC

Checking the contolling state of main relay every 10 sec. under detecting condition, if open or short in the circuit is
detected for more than 5 sec., PCM sets P0685.

DTC DETECTING CONDITION

ED8CA705

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to ground, to battery or open

circuit on Main Relay output Fault information
provided by an output driver chip.

EnableConditions

• Engine Running
• 11V ≤ Ignition Voltage ≤ 16V
• Enable Time delay ≥ 0.5sec.

Threshold value

• Open or Short

DiagnosisTime

• Contineous

(More than 5sec. Failure for every 10 sec. test)

MIL On Condition

• DTC only (NO MIL ON)

• Poor Connection
• Open or short in control

circuit.

• Main Relay
• PCM

SPECIFICATION

E9BBD35F

Coil Resistance

70Ω ~ 120Ω
