FLA -422

FUEL SYSTEM

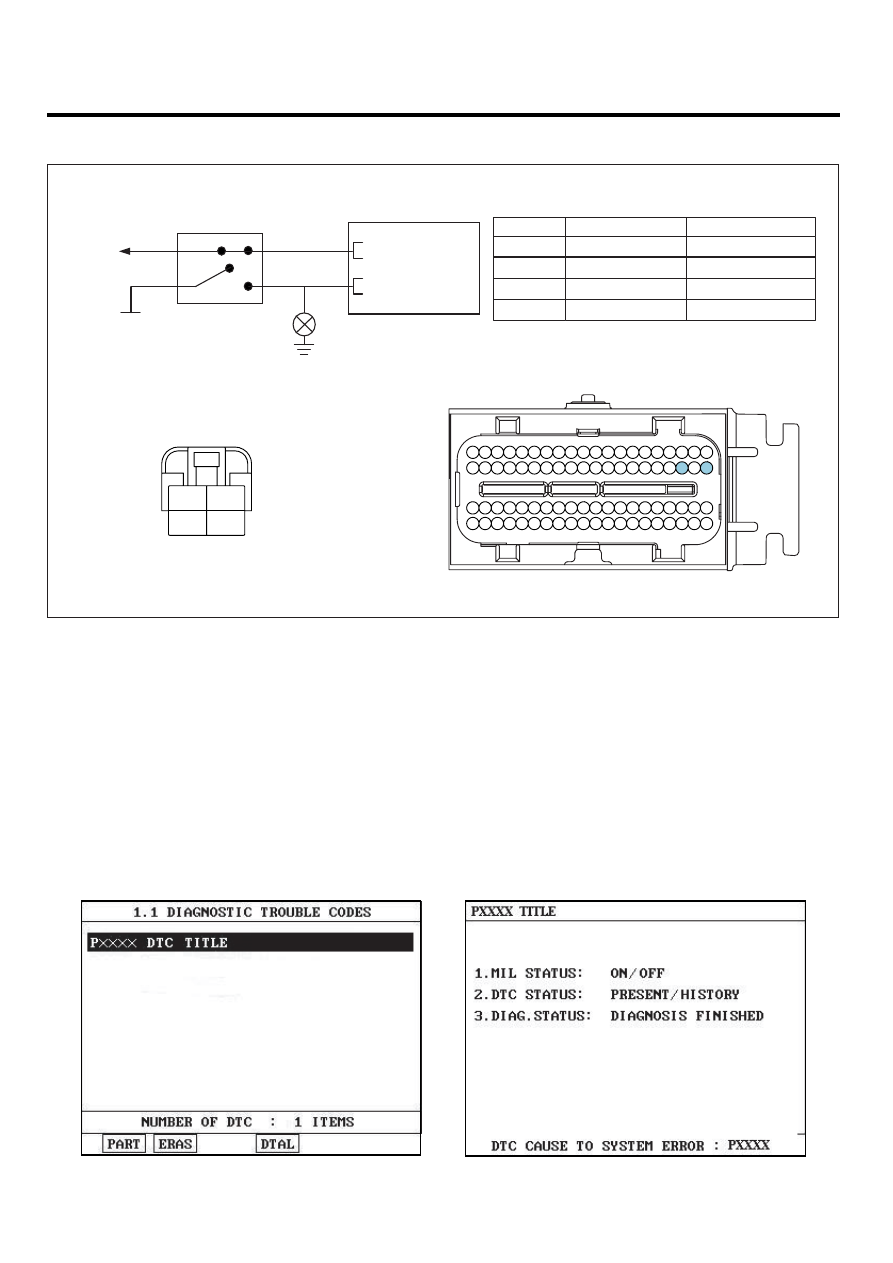

SCHEMATIC DIAGRAM

EE9EC90A

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTION INFORMATION]

STOP LAMP SWITCH

C54

Terminal

Connected to

Function

2

PCM C30-A (23)

Brake light switch

1

Power Supply (12V)

Battery

4

Brake switch

PCM C30-A (21)

3

Power Supply (12V)

Battery

PCM (C30-A)

IG 1

Battery

Brake Lamp

21 - Brake switch

23 - Brake light switch

PCM

C30-A

4

3

1

2

1

2

3

4

3 2 1

6 5 4

9

21

23

16 15

17

18

19

38 37 36 35 34

39

40

26 25 24

22

27

28

29

46

47

48

49

68 67

69

70

42 41

43

44

62 61

63

64

66 65

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32 31 30

33

20

14 13 12 11 10

8 7

SCMF16365L

MONITOR DTC STATUS

E0862CEB

1.

Check DTC Status

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

3)

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu

4)

Read "DTC Status" parameter.

SCMF16159L

DTC TROUBLESHOOTING PROCEDURES

FLA -423

5)

Is parameter displayed "Present fault"?

YES

▶ Go to "Terminal and connector inspection" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or PCM’s connector or was repaired and PCM
memory was not cleared. Thoroughly check connectors for looseness, poor connection, ending, corrosion, con-
tamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair"
procedure.

TERMINAL AND CONNECTOR INSPECTION

EEADF250

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Go to " Power Circuit Inspection " procedure.

POWER CIRCUIT INSPECTION

E758E10E

1.

Check voltage

1)

IG Key "OFF".

2)

Disconnect the PCM connector.

3)

IG Key "ON" and keep the brake taking off.

4)

Measure the voltage between terminal C30-A (21) of PCM connector and chassis ground.

5)

Measure the voltage between terminal C30-A (23) of PCM connector and chassis ground .

6)

Keep the brake stepping on.

7)

Measure the voltage between terminal C30-A (21) of PCM connector and chassis ground.

8)

Measure the voltage between terminal C30-A (23) of PCM connector and chassis ground .

SPECIFICATION :

Item

During taking off the brake

During stepping on the brake

Brake Lamp Switch

0V

Battery voltage

Brake Switch

Battery voltage

0V

9)

Is the measured voltage within specification ?

FLA -424

FUEL SYSTEM

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair as necessary and go to "Verification of Vehicle Repair" procedure.

NO

▶ Go to "Check open in harness" as follows.

2.

Check open in harness

1)

IG Key "OFF".

2)

Disconnect the brake switch and PCM connector.

3)

Measure the resistance between terminal C30-A(21) of PCM harness connector and terminal 4 of Brake switch
harness side.

4)

Measure the resistance between terminal C30-A(23) of PCM harness connector and terminal 2 of Brake switch
harness side.

Specification : Approx. below 1Ω

5)

Is the measured resistance within specification ?

YES

▶ Go to "Check voltagen" procedure.

NO

▶ Repair open in circuit and go to "Verification of Vehicle Repair" procedure.

3.

Check voltage

1)

IG Key "OFF".

2)

Disconnect the brake switch connector.

3)

Measure the voltage between brake lamp switch terminal and chassis ground.

4)

Measure the voltage between brake switch terminal and chassis ground.

5)

IG Key "ON".

6)

Measure the voltage between brake lamp switch terminal and chassis ground.

7)

Measure the voltage between brake switch terminal and chassis ground.

SPECIFICATION :

Item

During taking off the brake

During stepping on the brake

Brake Lamp Switch

0V

Battery voltage

Brake Switch

Battery voltage

0V

8)

Is the measured voltage within specification ?

YES

DTC TROUBLESHOOTING PROCEDURES

FLA -425

▶ Substitute with a known - good brake switch and check for proper operation. If the problem is corrected,
replace brake switch and go to "Verification of Vehicle Repair" procedure.

NO

▶ Check the fuse between battery and brake switch.
▶ Repair open or short in power circuit of brake switch and go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E8BE4E53

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.
