FLA -414

FUEL SYSTEM

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

3)

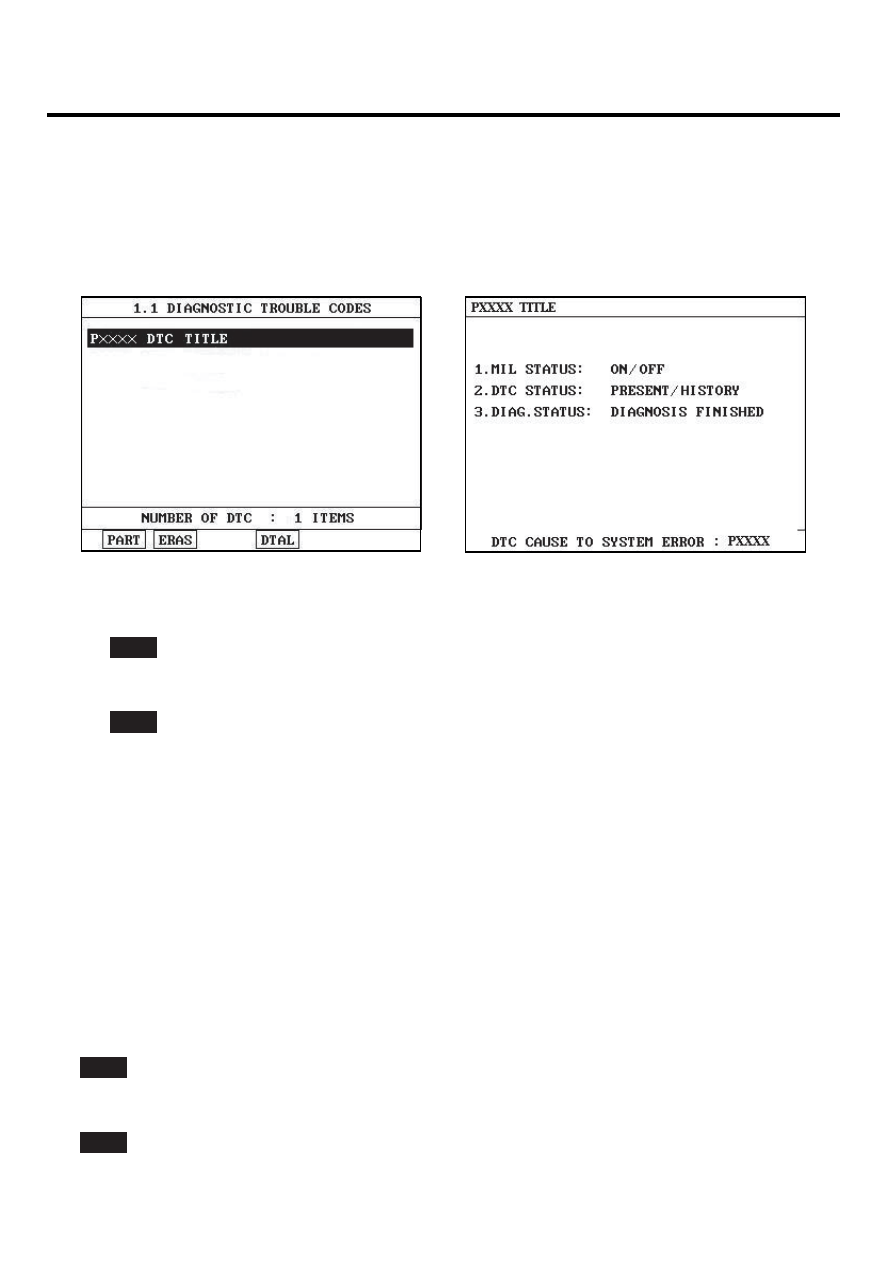

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu

4)

Read "DTC Status" parameter.

SCMF16159L

5)

Is parameter displayed "Present fault"?

YES

▶ Go to "Terminal and connector inspection" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or PCM’s connector or was repaired and PCM
memory was not cleared. Thoroughly check connectors for looseness, poor connection, ending, corrosion, con-
tamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair"
procedure.

[EURO-Ⅲ/Ⅳ]

E91E55BF

TERMINAL AND CONNECTOR INSPECTION

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Go to " Signal Circuit Inspection " procedure.

DTC TROUBLESHOOTING PROCEDURES

FLA -415

SIGNAL CIRCUIT INSPECTION

EA61C2F8

WARNING

This procedure is applied to vehicle with ABS (or ESP). In case of no ABS(or ESP), refer to "C1203 Wheel
speed sensor front-RH open/short".

1.

Check short to ground in harness

1)

IG "OFF"

2)

Disconnect PCM connector and ABS or ESP control module connector.

3)

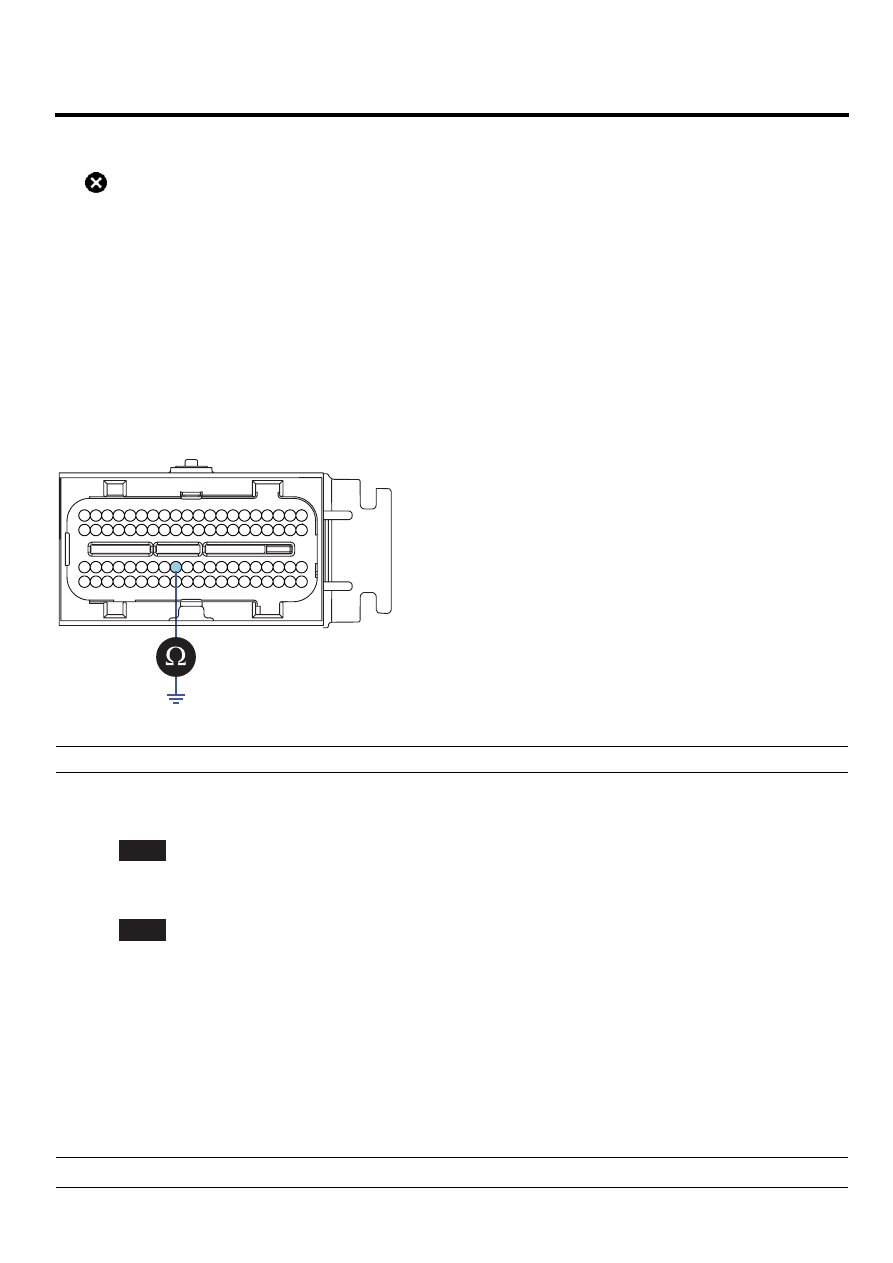

Measure resistance between terminal C30-A (52) of PCM harness connector and chassis ground.

3 2 1

6 5 4

9

21

22

24 23

16 15

17

18

38 37

39

40

26 25

27

28

29

30

31

46

47

48

49

68 67

65

69

70

42 41

43

44

62 61

63

64

66

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32

33

34

35

36

20 19

14 13 12 11 10

8 7

52. Wheel speed sensor output(FR)

C30-A

SCMF16359L

Specification : Infinite

4)

Is the measured resistance within specifications?

YES

▶ Go to "Check open in harness" as follows.

NO

▶ Repair short to ground in harness, and go to "Verification of Vehicle Repair" procedure.

2.

Check for open in harness

1)

Ignition "OFF"

2)

Disconnect PCM connector and ABS or ESP control module connector.

3)

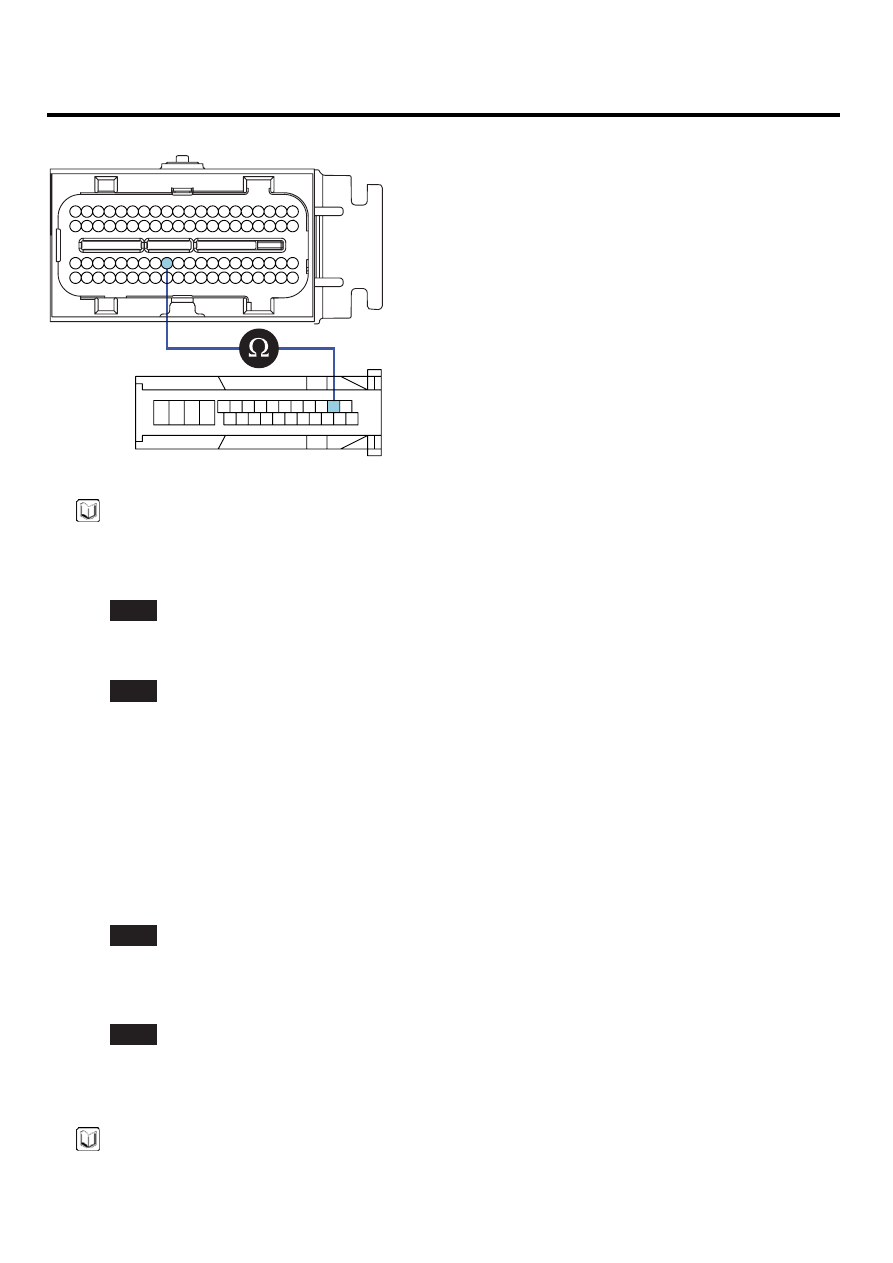

Measure resistance between terminal C30-A (52) of PCM harness connector and terminal "3(With ESP: terminal
6)" of ABS control module harness connector.

Specification : Approx. below 1Ω

FLA -416

FUEL SYSTEM

52. Wheel speed sensor output(FR)

1

2

3

4

5

6 7

8

9 10 11 12 13 14 15

16 17 18 19 20 21 22 23 24 25 26

C280 (GSL)

3 2 1

6 5 4

9

21

22

24 23

16 15

17

18

38 37

39

40

26 25

27

28

29

30

31

46

47

48

49

68 67

65

69

70

42 41

43

44

62 61

63

64

66

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32

33

34

35

36

20 19

14 13 12 11 10

8 7

C30-A

SCMF16360L

NOTE

Note: This picture is only applied to vehicle with ABS

4)

Is the measured resistance within specifications?

YES

▶ Go to " Check wheel speed sensor " procedure.

NO

▶ Check open in harenss.
▶ Repair or replace as necessary and then, go to " Verification of Vehicle Repair" procedure.

3.

Check wheel speed sensor

1)

IG "OFF"

2)

Check open or short in wheel speed sensor (Refer to "C1203 Wheel speed sensor front-RH open/short")

3)

Is the wheel speed sensor normal?

YES

▶ Substitute with a known - good PCM/ ABS or ESP control unit and check for proper operation. If the problem
is corrected, replace PCM/ ABS or ESP control unit and go to "Verification of Vehicle Repair" procedure.

NO

▶ Repair or replace it as necessary.
▶ And then go to " Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. After testing PCM on the vehicle, use this function to reuse the PCM on the others

DTC TROUBLESHOOTING PROCEDURES

FLA -417

[EXCEPT EURO-Ⅲ/Ⅳ]

TERMINAL AND CONNECTOR INSPECTION

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Go to " Power Circuit Inspection " procedure.

POWER CIRCUIT INSPECTION

1.

Check voltage

1)

IG "OFF"

2)

Disconnect vehicle speed sensor connector.

3)

IG "ON" and ENG "OFF"

4)

Measure voltage between terminal 1 of vehicle speed sensor harness connector and chassis ground.

Specification : Approx. 11.5 ~ 13V

v

2. VSS ground
3. VSS signal

3

1

2

M/T:C246

A/T:C270

SCMF16361L

5)

Is the measured voltage within specifications?

YES

▶ Go to "Signal circuit inspection" procedure.

NO

▶ Repair open or short to ground in harness, and go to "Verification of Vehicle Repair" procedure.
Especially Check the fuse related to Power for blown-off.
