FLA -410

FUEL SYSTEM

DTC P0501 VEHICLE SPEED SENSOR A RANGE/PERFORMANCE

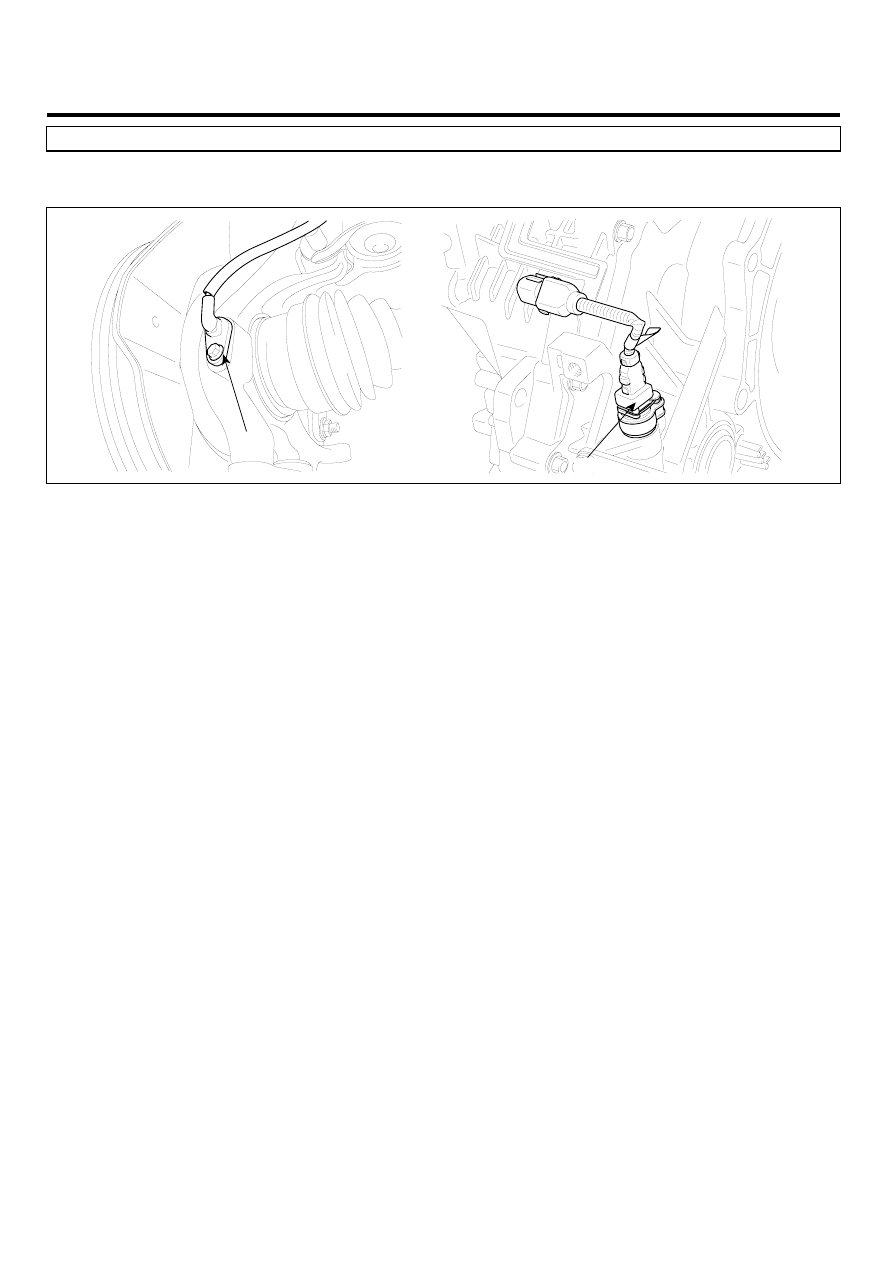

COMPONENT LOCATION

EBF7FFDF

VSS

WSS

LGLG519A

GENERAL DESCRIPTION

E30F80CC

The Wheel Speed Sensor (WSS) generates a waveform with a frequency proportional to the speed of the vehicle. The
signal generated by the WSS informs the ECM not only if the vehicle speed is low or high but also if the vehicle is or is
not moving. The ECM uses this signal to control the fuel injection, ignition timing, transaxle shift scheduling and torque
converter clutch scheduling. The WSS signal is also used to detect rough road conditions.

DTC DESCRIPTION

E24AFA68

Checking output signals from wheel speed sensor or ABS control unit or VSS every 30 sec. under detecting condition,
if an signal is in the detecting condition for more than 20 sec., PCM sets P0501. MIL(Malfunction Indication Lamp) turns
on when the malfunction lasts till cosecutive 2 driving cycle.

DTC TROUBLESHOOTING PROCEDURES

FLA -411

DTC DETECTING CONDITION

E2265246

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects the lack of vehicle speed signal

Case

1(Power)

• Engine Running
• No VSS disabling malfunction present
• No TPS fault present
• No MAP fault present
• 11V〈 Ignition Voltage〈 16V
• Engine Coolant Temperature 〉60℃ (140℉)
• MAP 〉 55kPa
• 25% ≤ TPS ≤ 60%
• 1200rpm ≤ Engine Speed ≤ 4000rpm
• Vehicle Speed derived from transmission

≥ 10 kph (6.2 mph)

Enable

Condi-

tions

Case
2(Decel)

• Engine Running
• No VSS disabling malfunction present
• No TPS fault present
• No MAP fault present
• 11V〈 Ignition Voltage〈 16V
• Engine Coolant Temperature 〉60℃ (140℉)
• MAP 〈 32kPa
• TPS 〈 1%
• 1800rpm ≤ Engine Speed ≤ 6000rpm
• Transmission in gear

Case

1(Power)

• VSS Fault Vehicle Speed ≤ 10kph

Thresh

old

value

Case

2(Decel)

• Vehicle Speed〈 5kph
• Delta Engine Speed ≥ 100rpm

Diagnosis Time

• Continuous

(More than 20 seconds failure for every
30 seconds test )

MIL On Condition

• 2 driving cycles

• Poor connection
• Open or short in harness
• Wheel speed sensor(FR)
• Vehicle speed sensor
• ABS or ESP control unit
• PCM

FLA -412

FUEL SYSTEM

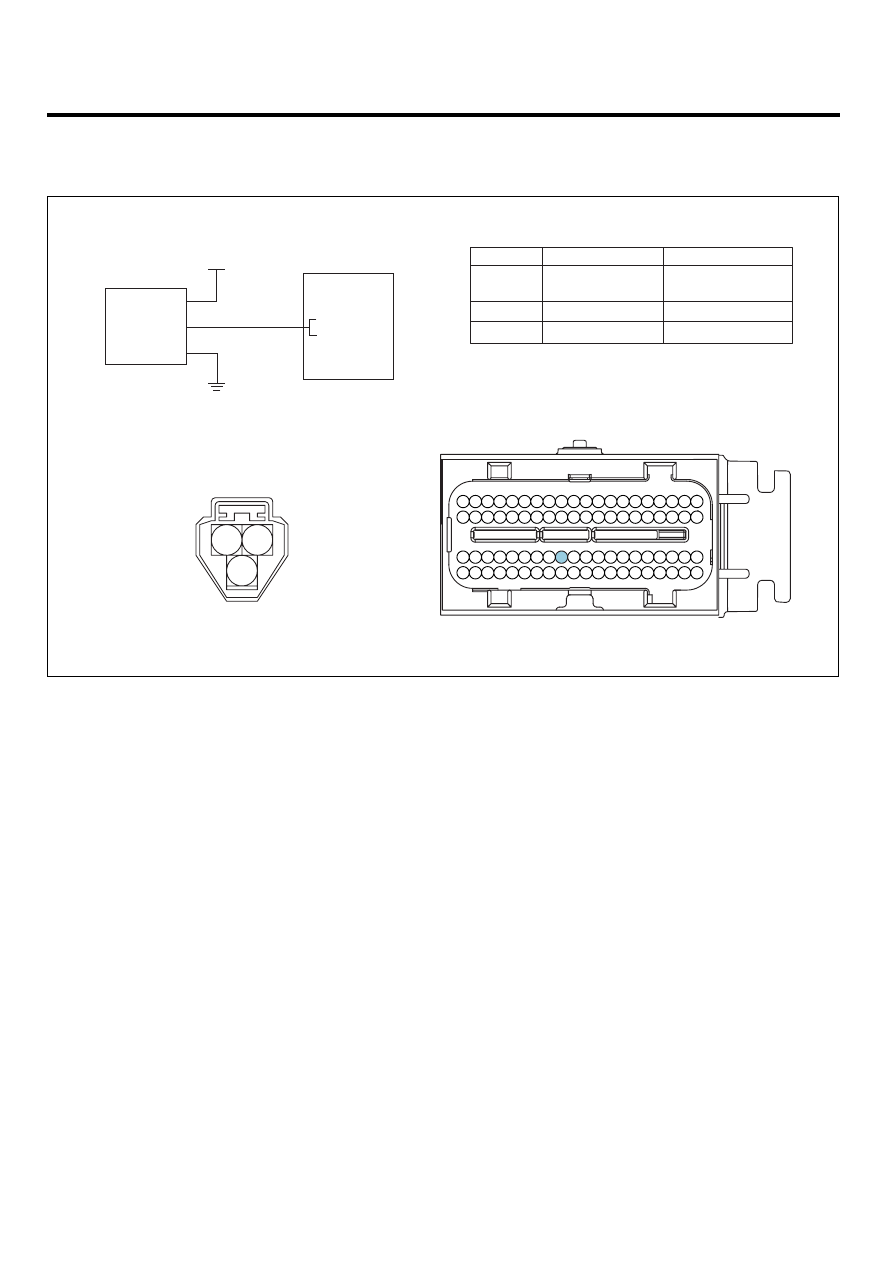

SCHEMATIC DIAGRAM

EB698BAE

[EXCEPT EURO-Ⅲ/Ⅳ]

1

Battery voltage(B+)

Engine compartment

juntion block

2

Sensor ground

Chassis ground

3

VSS signal

PCM C

30-A (52)

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

Terminal

Connected to

Function

3 2 1

6 5 4

9

21

23

16 15

17

18

19

38 37 36 35 34

39

40

26 25 24

22

27

28

29

46

47

48

49

68 67

69

70

42 41

43

44

62 61

63

64

66 65

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32 31 30

33

20

14 13 12 11 10

8 7

[CONNECTION INFORMATION]

VSS

3

1

2

PCM

C30-A

52-VSS signal

B+

VSS(M/T:C246)
       (A/T:C270)

M/T:C246

A/T:C270

PCM(C30-A)

1

3

2

SCMF16357L

DTC TROUBLESHOOTING PROCEDURES

FLA -413

[EURO-Ⅲ/Ⅳ WITH ABS (OR ESP)]

Right Front

Wheel Sensor

3

Vehicle Speed Signal

PCM C

30-A (52)

PCM (C

30-A)

ABS Control Module

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

Terminal

Connected to

Function

3 2 1

6 5 4

9

21

23

16 15

17

18

19

38 37 36 35 34

39

40

26 25 24

22

27

28

29

46

47

48

49

68 67

69

70

42 41

43

44

62 61

63

64

66 65

45

56

57

58

59

60

78 77 76 75 74

79

80

52 51 50

53

72 71

73

54

55

32 31 30

33

20

14 13 12 11 10

8 7

[CONNECTION INFORMATION]

C274

CONTROL

MODULE

C280 (GSL)

2

1

1

2

3

4

5

6 7

8

9 10 11 12 13 14 15

16 17 18 19 20 21 22 23 24 25 26

52 - Vehicle Speed Signal

1

10

2

9

14

FR SIG

FR VCC

Wheel speed sensor output

ABS

PCM

C30-A

SCMF16358L

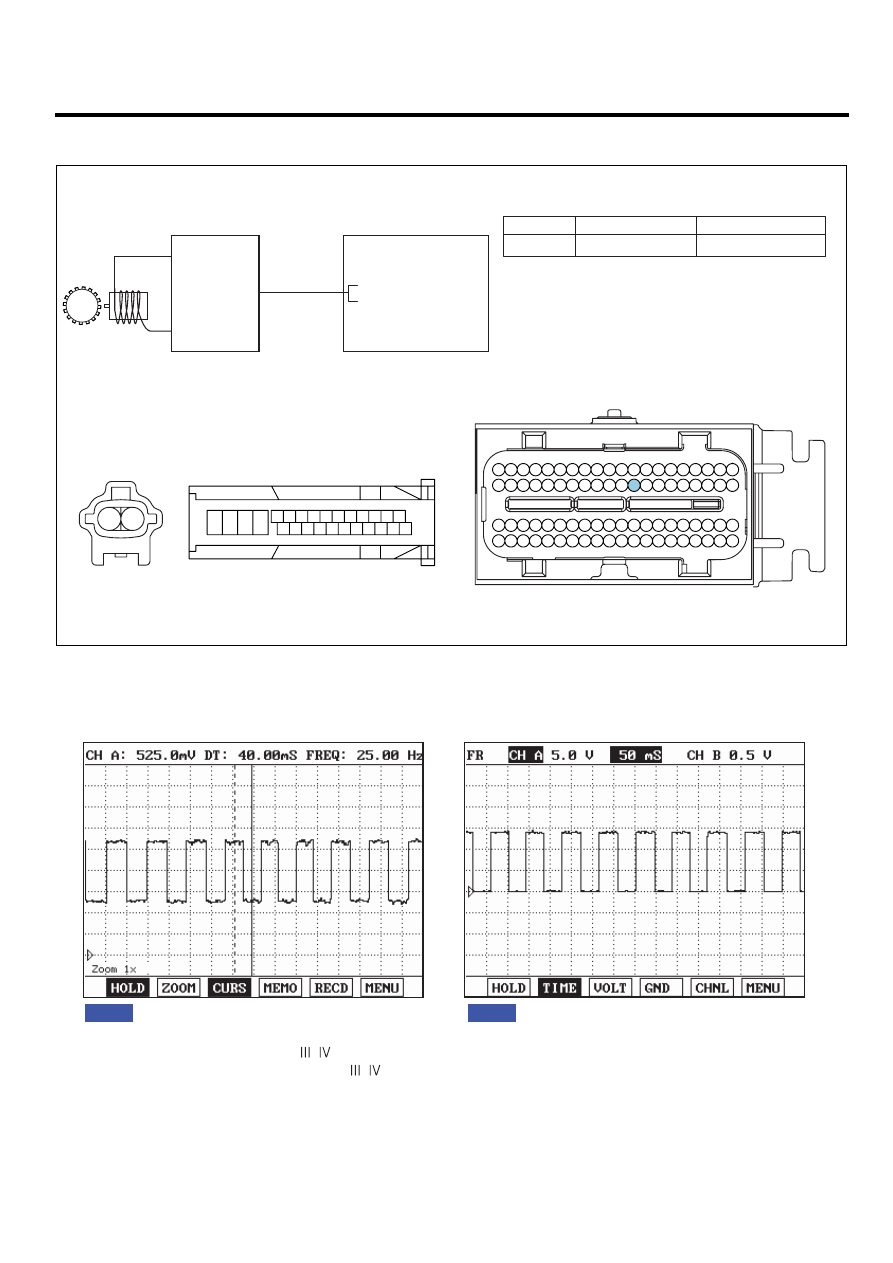

SIGNAL WAVEFROM AND DATA

E66D7EAA

Fig. 1

Fig. 2

Fig.1 : Signal waveform [EURO-

/

]

Fig.2 : Signal waveform [Except EURO-

/

]

LGLG437A

MONITOR DTC STATUS

E7EC0FD2

1.

Check DTC Status
