FLA -190

FUEL SYSTEM

DTC P0108 MANIFOLD ABSOLUTE PRESSURE/BAROMETRIC PRESSURE
CIRCUIT HIGH INPUT

COMPONENT LOCATION

E6C6809E

Refer to DTC P0106.

GENERAL DESCRIPTION

EC7E4A76

Refer to DTC P0106.

DTC DESCRIPTION

E7F708B4

Checking output signals of MAPS every 5 sec. under detecting condition, if an output signal is above 4.5V for more than
2.5 sec., PCM sets P0108. MIL(Malfunction Indication Lamp) turns on when the malfunction lasts till consecutive 2 driving
cycle.

DTC DETECTING CONDITION

E4CDE73D

Item

Detecting Condition

Possible cause

DTC Strategy

• This code detects a continuous short to high in

either the signal circuit or the MAP sensor

Case 1

• No TPS Active Fault Present
• Engine Running Time 〉10sec.
• Engine Speed ≤ 2500rpm
• Throttle Position ≤ 30%

Enable

Condi-

tions

Case 2

• No TPS Active Fault Present
• Engine Running Time 〉10sec.
• Engine Speed 〉2500rpm
• Throttle Position ≤ 40%

Threshold value

• MAP Signal 〉 4.5V

Diagnosis Time

• Continuous

(More than 2.5 seconds failure for every
5 seconds test )

MIL On Condition

• 2 Driving Cycle

• Connecting condition
• Short to battery in Signal

Circuit

• Open in Ground Circuit
• Faulty MAPS
• Faulty PCM

SPECIFICATION

EA6ABE01

Refer to DTC P0106.

SCHEMATIC DIAGRAM

EC026FEC

Refer to DTC P0106.

SIGNAL WAVEFORM AND DATA

E311481A

Refer to DTC P0106.

DTC TROUBLESHOOTING PROCEDURES

FLA -191

MONITOR DTC STATUS

EEDDA889

Refer to DTC P0106.

TERMINAL AND CONNECTOR INSPECTION

E6706E2D

Refer to DTC P0106.

POWER CIRCUIT INSPECTION

EFB51A55

1.

IG "OFF"

2.

Disconnect MAPS connector

3.

IG "ON"

4.

Measure the voltage between terminal 2 of MAPS harness connector and ground.

Specification : Approx. 5V

5.

Is the measured voltage within specification ?

YES

▶ Go to "Ground Circuit Inspection" procedure.

NO

▶ If the voltage is over 5.1V, check short to battery in harness.
▶ Repair or replace as necessary and then, go to "Verification of Vehicle Repair" procedure.

GROUND CIRCUIT INSPECTION

E66AA21D

1.

IG "OFF".

2.

Disconnect MAPS connector.

3.

IG "ON" ＆ ENG "OFF"

4.

Measure the voltage between terminal 2 of MAPS harness connector and chassis ground.

5.

Measure the voltage between terminal 2 and 4 of MAPS harness connector.

Specification : "A" - "B" = : Approx. below 200mV

6.

Is the measured voltage within specification ?

YES

▶ Go to "Signal Circuit Inspection" procedure.

NO

▶ Repair contact reistance or open in harness and then go to "Verification of Vehicle Repair" procedure.

FLA -192

FUEL SYSTEM

SIGNAL CIRCUIT INSPECTION

E772F55B

1.

IG "OFF"

2.

Disconnect MAPS and PCM connector.

3.

Measure resistance between terminal 1 and 2 of MAPS harness connector.

Specification : Infinite

4.

Is the measured resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair short to battery in harness and then go to "Verification of Vehicle Repair" procedure.

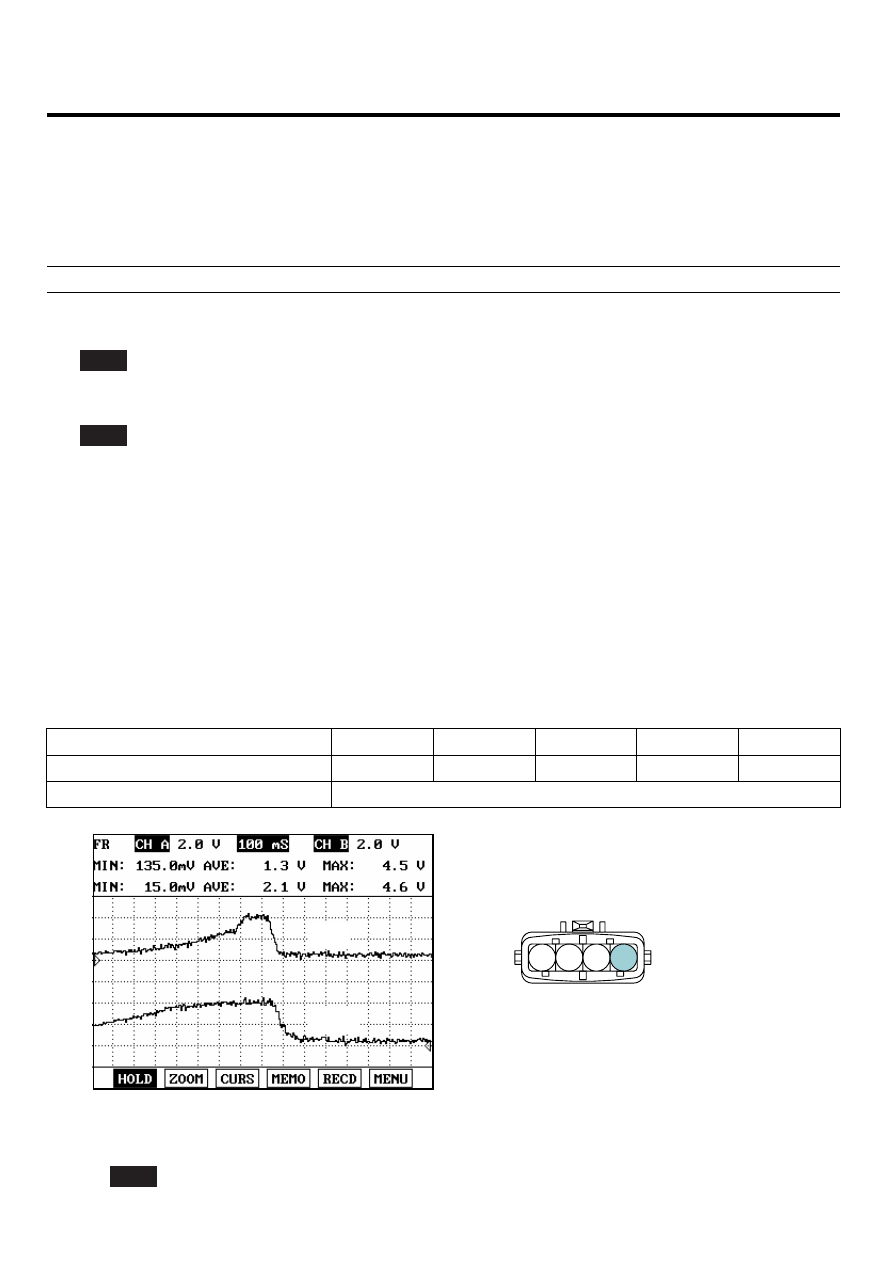

COMPONENT INSPECTION

E7F6EABB

1.

MAPS performance test

1)

IG "OFF"

2)

Connect scantool to Data Link Connector(DLC) and select "Oscilloscope" then, connect probes to output signal
lines of MAPS and TPS.Turn engine "ON" and monitor the waveforms accelerating or decelerating

3)

ENG "ON" and monitor signal waveform during accelleration and decelleration.

SPECIFICATON :

Pressure (kPa)

20

35

60

95

101.32

Voltage (V)

0.789

1.382

2.369

3.75

4

Tolerance (V)

± 0.045

1

2

4

3

C90

1. MAPS Signal

2. MAPS Power
3. -
4. MAPS Ground

TPS

MAPS

SCMF16197L

4)

Is the waveform displayed correctly?(Compare the response time of TPS and MAPS)

YES

DTC TROUBLESHOOTING PROCEDURES

FLA -193

▶ Go to "Check PCM".

NO

▶ After replacing MAPS with new one, if it operates normally, replace MAPS and go to "Verification of Vehicle
Repair".

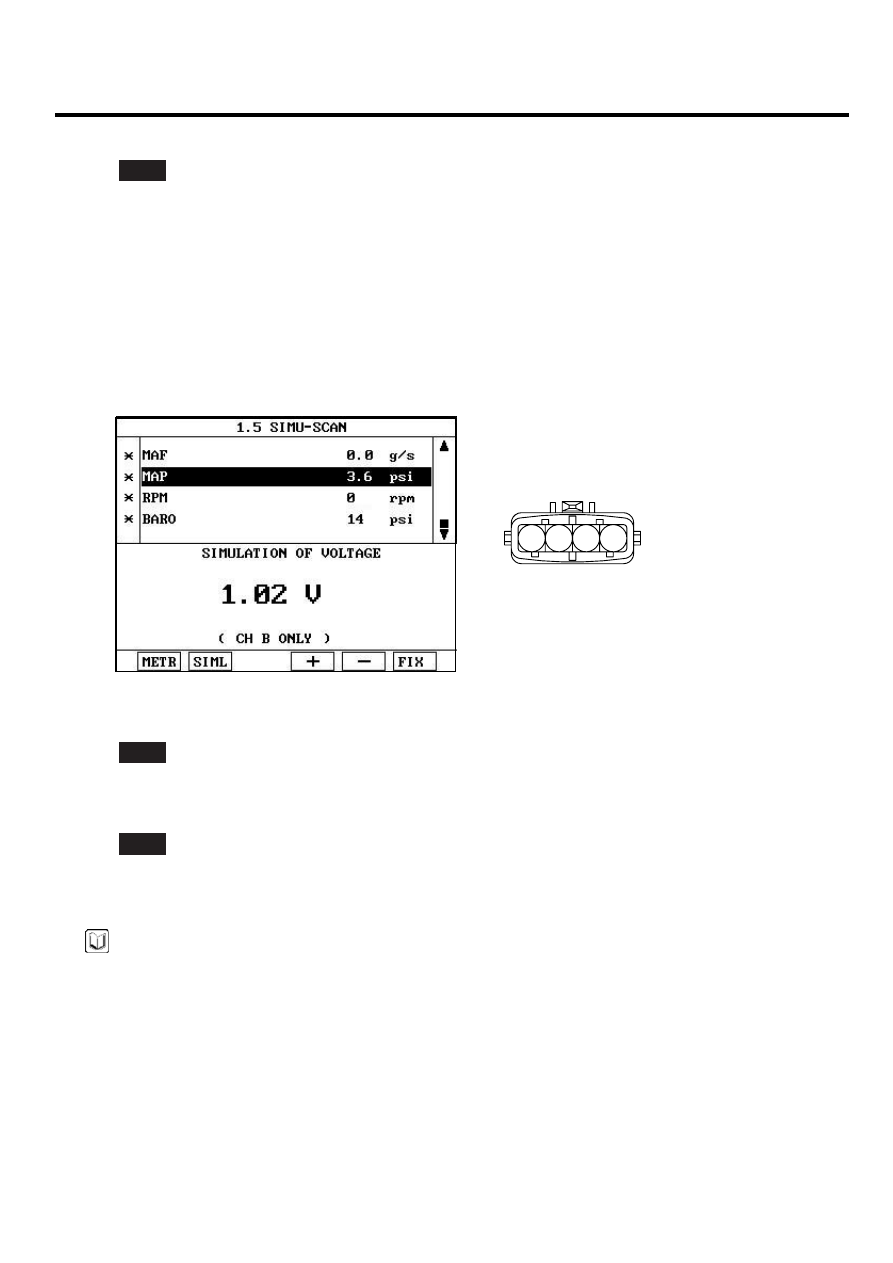

2.

Check PCM

1)

IG "OFF" disconnect MAPS connector

2)

Connect Scantool and IG "ON" & ENG "OFF"

3)

Select simulation function on scantool.

4)

Simulate voltage at terminal 1 of MAPS harness connector.

1

2

4

3

C90

1. MAPS Signal
2. MAPS Power
3. -
4. MAPS Ground

SCMF16198L

5)

Does the output voltage response to the change of signal by simulation?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace if necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others

VERIFICATION OF VEHICLE REPAIR

E359DA4A

Refer to DTC P0106.
