DTC P0107 MANIFOLD ABSOLUTE PRESSURE/BAROMETRIC PRESSURE
CIRCUIT LOW INPUT

COMPONENT LOCATION

E6BC03D5

Refer to DTC P0106.

GENERAL DESCRIPTION

E98C4468

Refer to DTC P0106.

DTC DESCRIPTION

EE077925

Checking output signals of MAPS every 5 sec. under detecting condition, if an output signal is below 0.25V for more than
2.5 sec., PCM sets P0107. MIL(Malfuction Indication Lamp) turns on when the malfunction lasts till continuous 2 driving
cycle.

DTC DETECTING CONDITION

EC82B062

Item

Detecting Condition

Possible cause

DTC Strategy

• This code detects a continuous short to low or open

in either the signal circuit or the MAP

Case 1

• No TPS Active Fault Present
• Ignition Voltage ≥ 11V
• Engine Speed ≤ 1000rpm
• Throttle Position ≥ 0%

Enable

Condi-

tions

Case 2

• No TPS Active Fault Present
• Ignition Voltage ≥ 11V
• Engine Speed 〉1000rpm
• Throttle Position ≥ 30%

Threshold value

• MAP Signal 〈 0.25V

Diagnosis Time

• Continuous

(More than 2.5 seconds failure for every
5 seconds test )

MIL On Condition

• 2 Driving Cycle

• Connecting condition
• Open or short to ground

in power circuit

• Open or short to ground

in signal circuit

• MAPS
• PCM

SPECIFICATION

ED30BA2C

Refer to DTC P0106.

SCHEMATIC DIAGRAM

E4E6E1E6

Refer to DTC P0106.

SIGNAL WAVEFORM AND DATA

EB4EC3FE

Refer to DTC P0106.

DTC TROUBLESHOOTING PROCEDURES

FLA -187

MONITOR DTC STATUS

E4465B0E

Refer to DTC P0106.

TERMINAL AND CONNECTOR INSPECTION

E7BD305E

Refer to DTC P0106.

POWER CIRCUIT INSPECTION

E6A16B22

1.

IG "OFF"

2.

Disconnect MAPS connector.

3.

IG "ON"

4.

Measure the voltage between terminal 2 of MAPS harness connector and ground.

Specification : Approx. 5V

5.

Is the measured voltage within specification ?

YES

▶ Go to "Signal Circuit Inspection" of MAPS.

NO

▶ After repairing open or short to ground in circuits and go to "Verification of Vehicle Repair"

SIGNAL CIRCUIT INSPECTION

E3918D36

1.

Check short to ground in harness.

1)

IG "OFF"

2)

Disconnect MAPS and PCM connector.

3)

Measure the resistance between terminal 1 of MAPS harness connector and ground.

Specification : Infinite

4)

Is the measured resistance within the specification?

YES

▶ Go to "Check open in the harness" procedure.

NO

▶ After repairing short to ground in harness and go to "Verification of Vehicle Repair"

2.

Check open in the harness

1)

IG "OFF"

2)

Disconnect MAPS and PCM connector.

FLA -188

FUEL SYSTEM

3)

Measure the resistance between terminal 1 of MAPS harness connector and terminal C30-B (8) of PCM harness
connector

Specification : Approx. below 1 Ω

4)

Is the measured resistance within the specification?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair open in the harness and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E8D15C53

1.

MAPS performance test

1)

IG "OFF"

2)

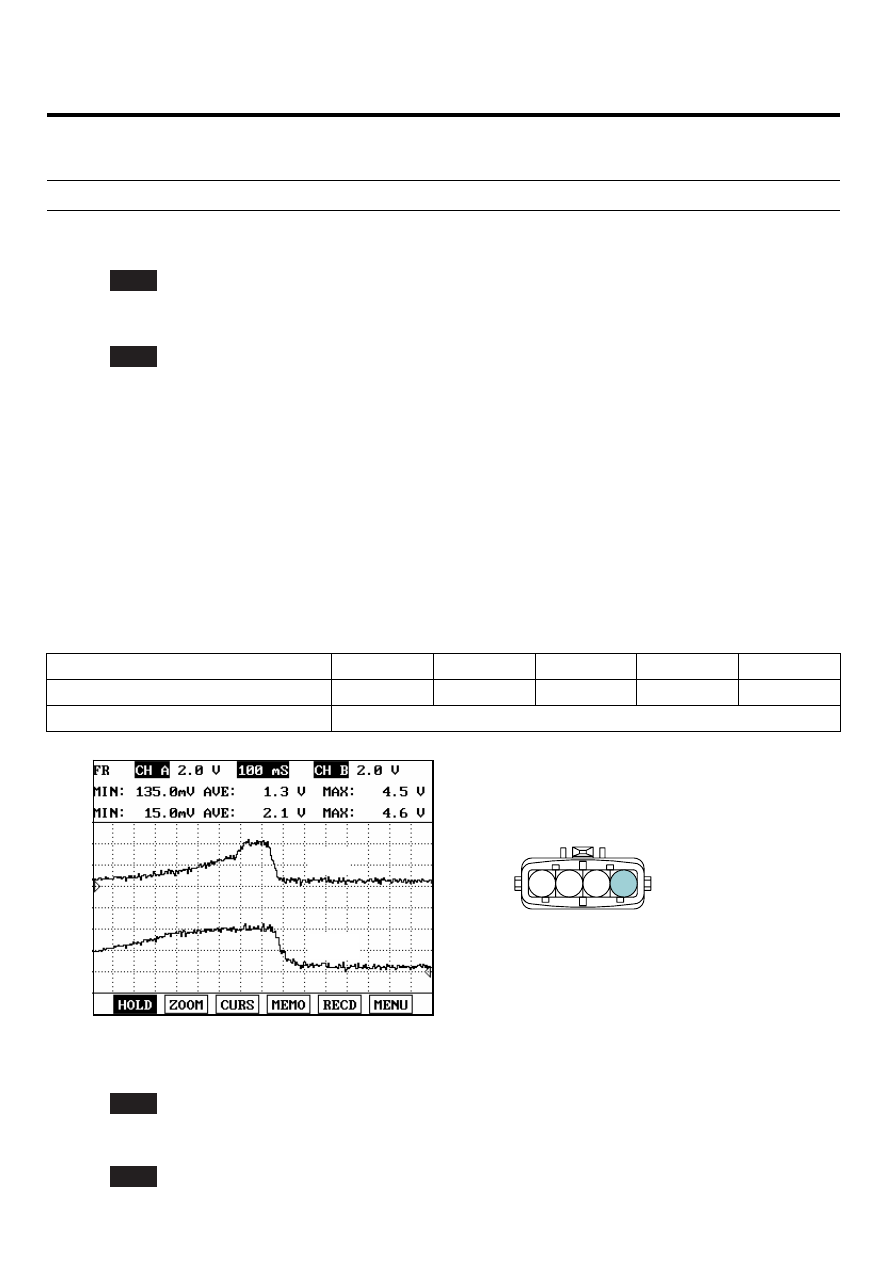

Connect scantool to Data Link Connector(DLC) and selest "Oscilloscope" then, connect probes to output signal
lines of MAPS and TPS.Turn engine "ON" and monitor the waveforms accelerating or decelerating

3)

ENG "ON" and monitor signal waveform during accelleration and decelleration.

SPECIFICATON :

Pressure (kPa)

20

35

60

95

101.32

Voltage (V)

0.789

1.382

2.369

3.75

4

Tolerance (V)

± 0.045

1

2

4

3

C90

1. MAPS Signal

2. MAPS Power
3. -
4. MAPS Ground

TPS

MAPS

SCMF16197L

4)

Is the waveform displayed correctly?(Compare the response time of TPS and MAPS)

YES

▶ Go to "Check PCM".

NO

DTC TROUBLESHOOTING PROCEDURES

FLA -189

▶ After replacing MAPS with new one, if it operates normally, replace MAPS and go to "Verification of Vehicle
Repair".

2.

Check PCM

1)

IG "OFF" disconnect MAPS connector

2)

Connect Scantool and IG "ON" ＆ ENG "OFF"

3)

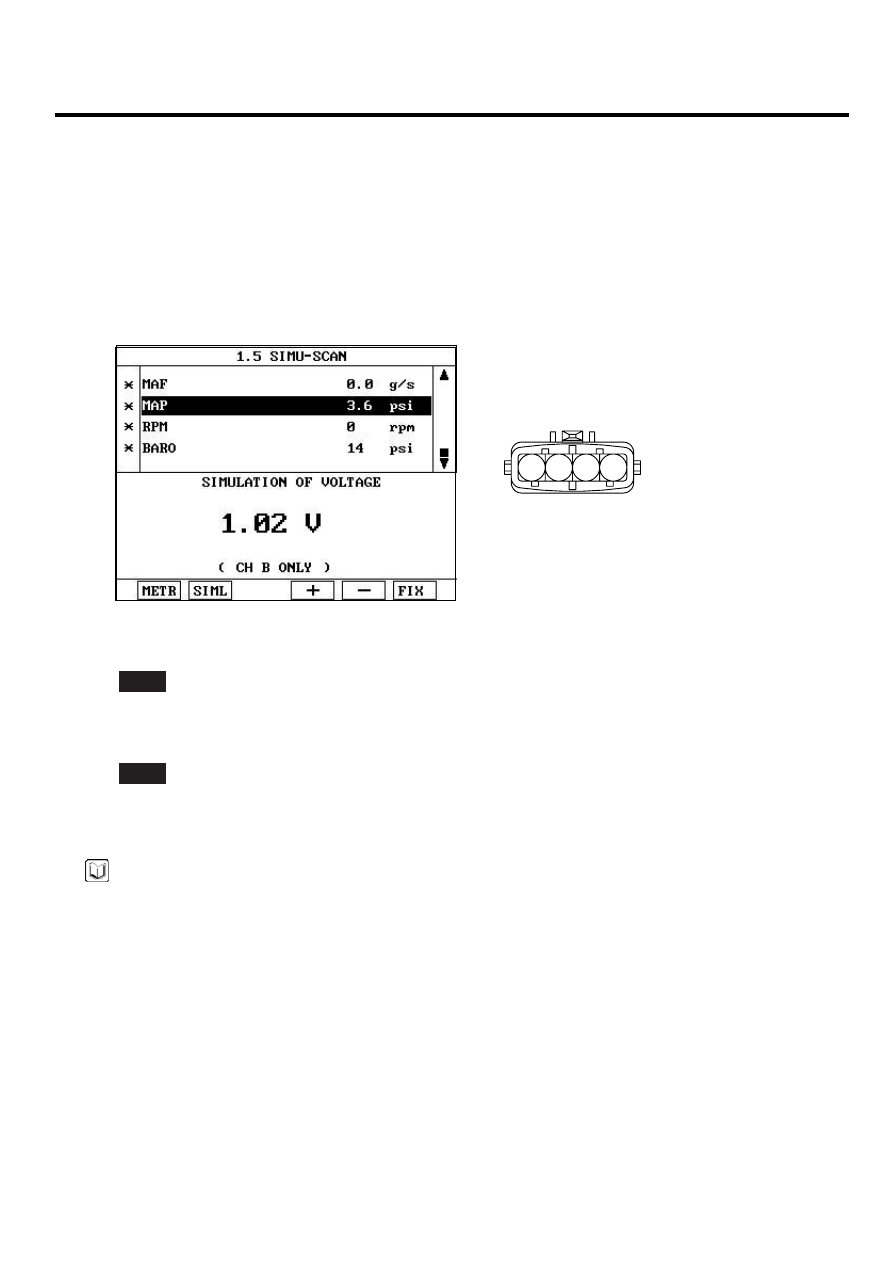

Select simulation function on scantool.

4)

Simulate voltage at terminal 1 of MAPS harness connector.

1

2

4

3

C90

1. MAPS Signal
2. MAPS Power
3. -
4. MAPS Ground

SCMF16198L

5)

Does the output voltage response to the change of signal by simulation?

YES

▶ Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deteriora-
tion, or damage. Repair or replace if necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others

VERIFICATION OF VEHICLE REPAIR

E9C5B29D

Refer to DTC P0106.
