FLA -178

FUEL SYSTEM

DTC P0106 MANIFOLD ABSOLUTE PRESSURE/BAROMETRIC PRESSURE
CIRCUIT RANGE/PERFORMANCE

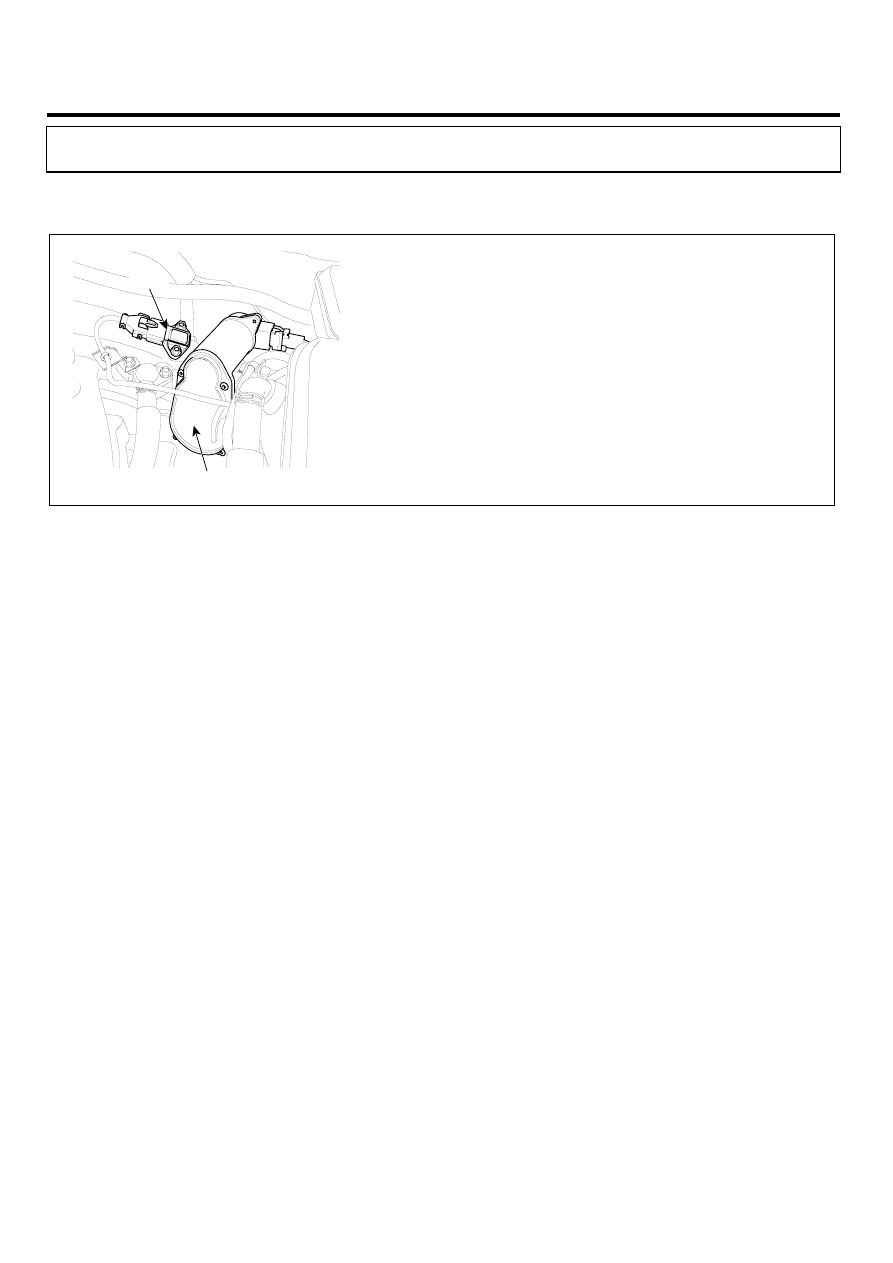

COMPONENT LOCATION

ED009E33

ETC Module (TPS + ETC Motor)

MAPS

SCMF16192L

GENERAL DESCRIPTION

EFA5C66C

The amount of intake air flow must be inputted to PCM in order to determine the fuel injection quantity. MAPS(Manifold
Absolute Pressure) calculates the amount of air indirectly as measuring the pressure inside of intake manifold. This
mechanism is also called Speed-Density Type.
MAPS transfers analog output signal which is proportional to the change of intake manifold pressure, then, with this signal
and RPM, PCM calculates the amount of intake air flow.
MAPS is mounted on surge tank to measure the pressure inside of intake manifold, and it consists of a piezo electric
element and hybrid IC which amplifies output signal from the element. A piezo electric element is a sort of a diaphragm
using piezo electric effect. One side of the diaphragm is surrounded with vacuum chamber while intake pressure is applied
to the other side. Thus, signals are outputted by the transformation of diagphragm according to the change of pressure
inside of intake manifold.

DTC DESCRIPTION

E377698C

PCM compares the MAPS output and calculated MAPS value while enable condition ismet. If the acutal MAP value
is higher than Maximum threshold or lower than Minimum threshold for 15 secondfailure during one diagnostic test(32
second),PCM determines that a fault exists and a DTC is stored.

DTC TROUBLESHOOTING PROCEDURES

FLA -179

DTC DETECTING CONDITION

E0A4A66A

Item

Detecting Condition

Possible cause

DTC Strategy

• The MAP reading is compared to expected

MAP high and low limits based on engine
speed ＆ Throttle Position

Case 1

Power conditions

• Engine running
• Disabling faults present
• Power stable conditions present
• 1300rpm ≤ Engine speed ≤ 4000rpm
• The minimum consecutive time 〉 1.5 s

Enable

Case 2

Deceleration conditions

• Engine running
• Disabling faults present
• Transmission torque convert clutch condition stable
• Decel stable conditions present
• 1200rpm ≤ Engine speed ≤ 4500rpm
• Trottle position 〈 7.9%
• Vehicle speed ≥ 30kph
• The minimum consecutive time 〉1.5 s

Case 1

Power Test

• Altitude compensated MAP 〈 Memorized

min. MAP data

• Altitude compensated MAP 〉 Memorized

max. MAP data

Thresh-

old

Case 2

Deceleration Test

• Altitude compensated MAP 〈 Memorized MAP data

Diagnosis Time

• Continuous

(More than 15 seconds failure for every
32 seconds test )

MIL On Condition

• No MIL ON (DTC only)

• Poor connection
• Open or short in harness
• MAPS
• PCM

SPECIFICATION

EFAF42F3

Pressure (kPa)

20

35

60

95

101.32

Voltage (V)

0.789

1.382

2.369

3.75

4

Tolerance (V)

± 0.045

FLA -180

FUEL SYSTEM

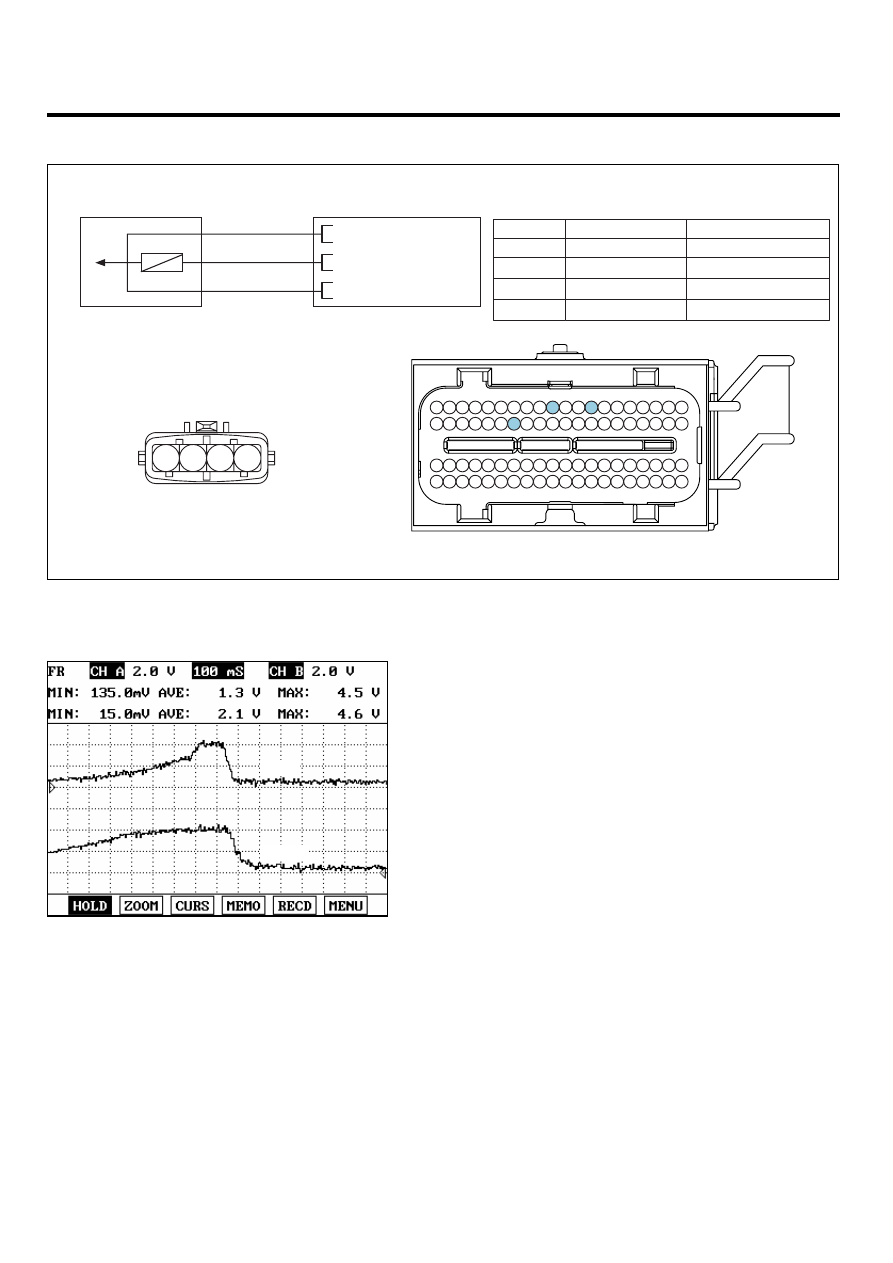

SCHEMATIC DIAGRAM

E596AE25

MAPS

PCM

C

90

C30-B

1

2

1

21

2

22

3

23

4

24

5

25

6

26

7

27

8

28

9

29

10

30

11

31

12

32

13

33

14

34

15

35

16

36

17

37

18

38

19

39

20

40

41

61

42

62

43

63

44

64

45

65

46

66

47

67

48

68

49

69

50

70

51

71

52

72

53

73

54

74

55

75

56

76

57

77

58

78

59

79

60

80

PCM C30-B (11)

MAPS Signal

Reference Voltage (+5V)

PCM C30-B (8)

3

4

PCM C30-B (34)

-

Sensor ground

-

PCM (C30-B)

MAPS (C90)

 P

1

2

4

34 - GND

11 - Reference Voltage (+5V)

8 - MAPS Signal

1

2

4

3

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

SCMF16105L

SIGNAL WAVEFORM AND DATA

E8C9C339

TPS

MAPS

EGRF603O

It is necessary that MAPS should be checked along with TPS. Because The MAP/TPS Rationality Diagnostic is comprised
of two tests. A deceleration test is performed to provide a robust method for detection of an altitude compensated MAP
value that is too high for the deceleration condition. The second test compares the altitude compensated MAP value to
both high and low limits, dependent upon throttle position and engine speed. When the MAP value is out of the threshold
range, the MAP/TPS system is determined to be failed.

MONITOR DTC STATUS

EEBDFC81

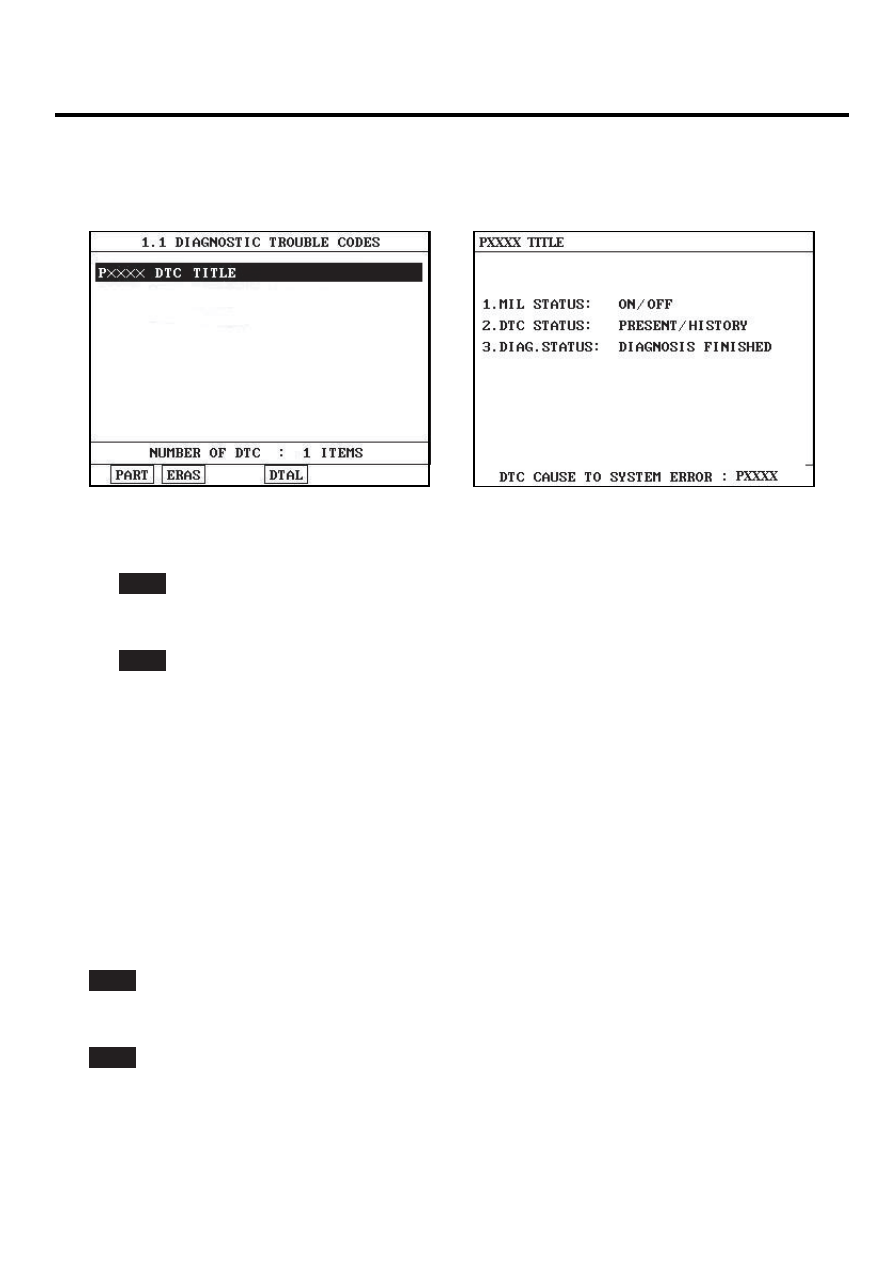

1.

Check DTC Status

1)

Connect scantool to Data Link Connector(DLC).

2)

IG "ON".

DTC TROUBLESHOOTING PROCEDURES

FLA -181

3)

Select "Diagnostic Trouble Codes(DTCs)" mode, and then Press F4(DTAL) to check DTC’s information from the
DTCs menu

4)

Read "DTC Status" parameter.

SCMF16159L

5)

Is parameter displayed "Present fault"?

YES

▶ Go to "Terminal and connector inspection" procedure.

NO

▶ Fault is intermittent caused by poor contact in the sensor’s and/or PCM’s connector or was repaired and PCM
memory was not cleared. Thoroughly check connectors for looseness, poor connection, ending, corrosion, con-
tamination, deterioration, or damage. Repair or replace as necessary and go to "Verification of Vehicle Repair"
procedure.

TERMINAL AND CONNECTOR INSPECTION

EC4BF9BB

1.

Many malfunctions in the electrical system are caused by poor harness and terminals. Faults can also be caused by
interference from other electrical systems, and mechanical or chemical damage.

2.

Thoroughly check connectors for looseness, poor connection, bending, corrosion, contamination, deterioration, or
damage.

3.

Has a problem been found?

YES

▶ Repair as necessary and go to "Verification of Vehicle Repair" procedure

NO

▶ Go to " Power Circuit Inspection " procedure.

POWER CIRCUIT INSPECTION

E00C3490

1.

IG "OFF" and disconnect MAPS connector.
