FLA -158

FUEL SYSTEM

2)

[P0076] Measure resistance between terminal 1 of OCV harness connector and terminal C30-B (62) of PCM
harness connector.
[P0082] Measure resistance between terminal 1 of OCV harness connector and terminal C30-B (61) of PCM
harness connector.

Specification : Approx. below 1Ω

3)

Is the measured resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

4)

▶ Repair or replace as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EEFE7202

1.

Check OCV

1)

IG "OFF" and disconnect OCV connector.

2)

Measure resistance between terminal 1 and 2 of OCV. (Component Side)

SPECIFICATION :

Resistance (Ω )

6.7 ~ 7.7Ω [20℃(68℉)]

1

2

SCMF16998L

3)

Is the measured resistance within specification ?

YES

▶ Go to "OCV Actuation Test" as follows.

NO

▶ Substitute with a known - good OCV and check for proper operation. If the problem is corrected, replace OCV
and go to "Verification of Vehicle Repair" procedure.

2.

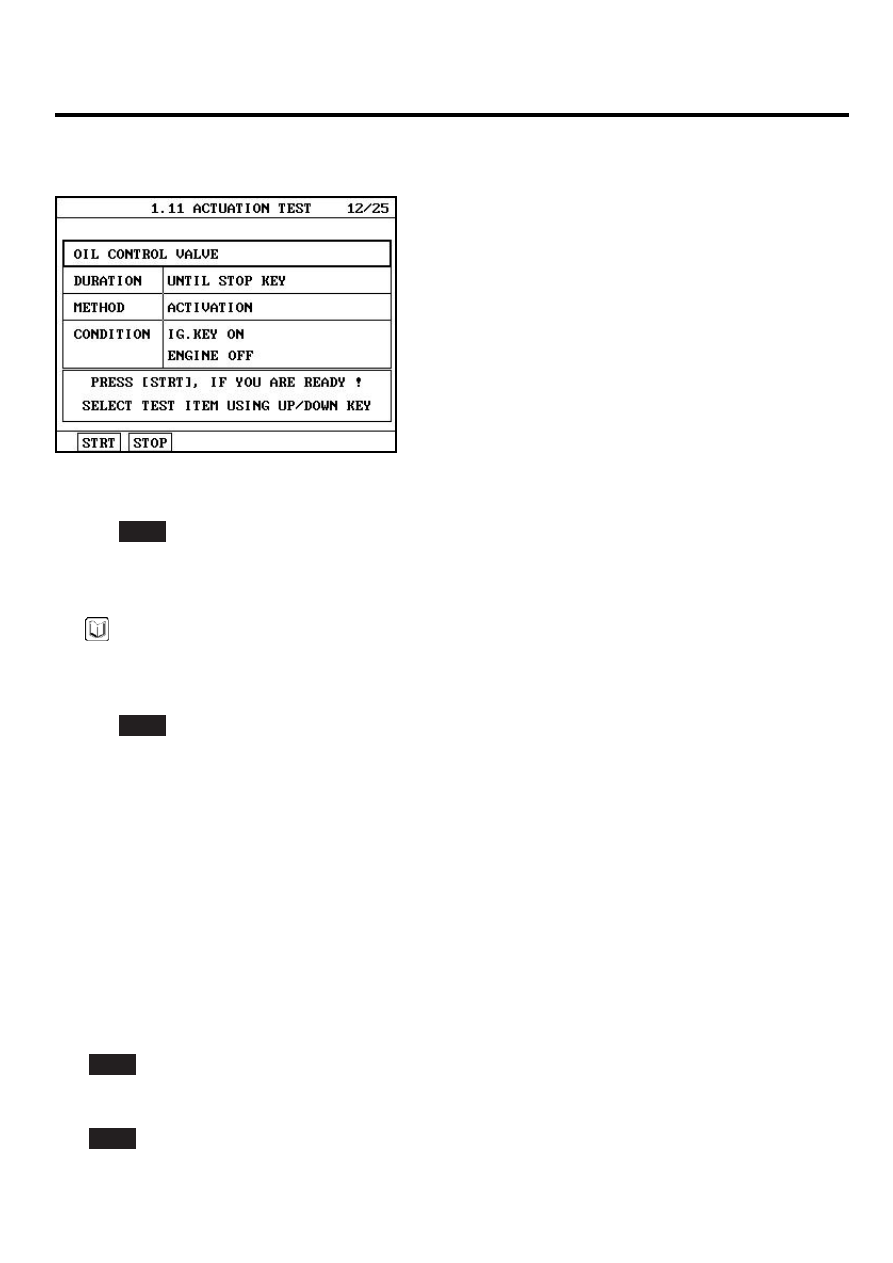

OCV Actuation Test

1)

Connect scantool and IG "ON".

2)

Select "OCV" on the Actuation Test.

3)

Activate "OCV" by pressing "STRT(F1)" key.

DTC TROUBLESHOOTING PROCEDURES

FLA -159

(should hear a faint click from Oil Control solenoid Valve)

4)

Repeat this procedure 4 or 5 times to ensure reliability

EGRF602M

5)

Does OCV generate click sound during acutation test ?

YES

▶ Substitute with a known - good PCM and check for proper operation. If the problem is corrected, replace PCM
and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others

NO

▶ Substitute with a known - good OCV and check for proper operation. If the problem is corrected, replace OCV
and go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E68A0D99

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.

FLA -160

FUEL SYSTEM

DTC P0077 INTAKE VALVE CONTROL SOLENOID CIRCUIT HIGH (BANK 1)
DTC P0083 INTAKE VALVE CONTROL SOLENOID CIRCUIT HIGH (BANK 2)

COMPONENT LOCATION

EBE4B7B4

Refer to DTC P0076.

GENERAL DESCRIPTION

E3EE6112

Refer to DTC P0076.

DTC DESCRIPTION

E6C94604

When the enable condition is satisfied, the PCM checks that OCV outputs (Voltage level) are observed when OCVs are
commanded. When a OCV output failure is detected, the appropriate fail counter is incremented.
If the failure threshold is exceeded 5 seconds during one diagnostic test(10second),the test is failed and DTC is stored.
MIL(Malfunction Indication Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

E5241C91

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to battery of OVC circuit

Enable Conditions

• No disabling Faults Present
• Engine Running
• 11V ≤ Ignition Voltage ≤ 16V
• Enable Time delay ≥ 0.5sec

Threshold value

• Short to battery

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test )

MIL On Condition

• 2 Driving Cycles

• Poor Connection
• Short to battery in Control

Circuit

• OCV
• PCM

SPECIFICATION

EBE87B33

Refer to DTC P0076.

SCHEMATIC DIAGRAM

ED688252

Refer to DTC P0076.

SIGNAL WAVEFORM AND DATA

E2078BE7

Refer to DTC P0076.

MONITOR DTC STATUS

E5EBE25E

Refer to DTC P0076.

DTC TROUBLESHOOTING PROCEDURES

FLA -161

TERMINAL AND CONNECTOR INSPECTION

E57DBE3C

Refer to DTC P0076.

CONTROL CIRCUIT INSPECTION

E6D7EE7A

1.

IG "OFF" and Disconnect OCV connector.

2.

Measure resistance between terminal 1 and 2 of OCV harness connector.

Specification : Infinite

3.

Is the measured resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair or replace as necessary and go to "Verification of Vehicle Repair" procedure.

COMPONENT INSPECTION

EFD05898

1.

Check OCV

1)

IG "OFF" and disconnect OCV connector.

2)

Measure resistance between terminal 1 and 2 of OCV. (Component Side)

SPECIFICATION :

Resistance (Ω )

6.7 ~ 7.7Ω [20℃(68℉)]

1

2

SCMF16998L

3)

Is the measured resistance within specification ?

YES

▶ Go to "OCV Actuation Test" as follows.

NO

▶ Substitute with a known - good OCV and check for proper operation. If the problem is corrected, replace OCV
and go to "Verification of Vehicle Repair" procedure.

2.

OCV Actuation Test
