FLA -150

FUEL SYSTEM

NO

▶ Repair open in HO2S(B2/S2) heater control circuit and go to "Verifiction of Vehicle Repair" procedure.

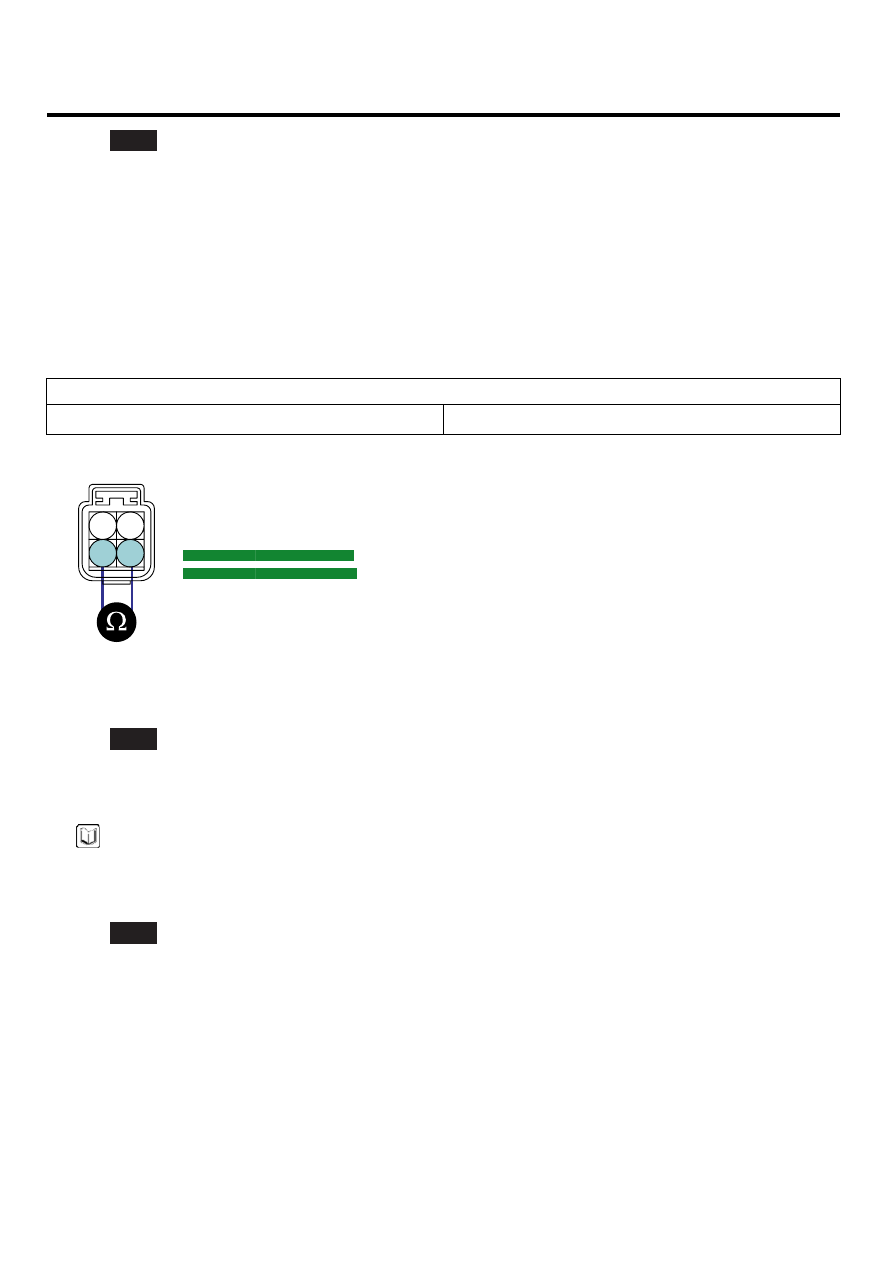

COMPONENT INSPECTION

E31E12EC

1.

Check HO2S(B2/S2) Heater resistance

1)

IG "OFF" and disconnect HO2S(B2/S2) connector

2)

Measure resistance between terminal 3 and 4 of HO2S(B2/S2)(Component Side)

SPECIFICATION :

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

1. HO2S(B2/S2) Signal

2. Sensor Ground

C91-4

2

1

4

3

SCMF16180L

3)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

NO

▶ Substitute with a known - good HO2S(B2/S2) and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

ED007C94

Refer to DTC P0056.

DTC TROUBLESHOOTING PROCEDURES

FLA -151

DTC P0058 HO2S HEATER CIRCUIT HIGH (BANK 2 / SENSOR 2)

COMPONENT LOCATION

E8EECFBE

Refer to DTC P0056.

GENERAL DESCRIPTION

EBFDC1AC

Refer to DTC P0056.

DTC DESCRIPTION

E1B31BA2

If the PCM detects short to battery in heater under detecting conditions, PCM sets P0058. MIL(Malfunction Indication
Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

E95AA488

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to battery

Enable Conditions

• No disabling Faults
• Engine Running
• 11V ≤ Battery Voltage ≤ 16V

Threshold value

• Short to battery

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test )

MIL On Condition

• 2 Driving Cycles

• Poor Connection
• Short to battery in control

circuit

• HO2S(B2/S2)
• PCM

SPECIFICATION

E72F6E7E

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

SCHEMATIC DIAGRAM

EDAC9D24

Refer to DTC P0056.

SIGNAL WAVEFORM AND DATA

EA7786A6

Refer to DTC P0056.

MONITOR DTC STATUS

E0E1DEC1

Refer to DTC P0056.

TERMINAL AND CONNECTOR INSPECTION

EBFA41CB

Refer to DTC P0056.

FLA -152

FUEL SYSTEM

CONTROL CIRCUIT INSPECTION

EBF34ABE

1.

IG "OFF" ＆ disconnect HO2S(B2/S2) connector.

2.

IG "ON" ＆ ENG "OFF".

3.

Measure voltage between terminal 4 of HO2S(B2/S2) harness connector and chassis ground.

Specification : Approx. 0 V

4.

Is the measured voltage within specification ?

YES

▶ Go to "Component Inspection" procedure.

NO

▶ Repair short to battery in HO2S (B2/S2) heater control circuit and go to "Verification of Vehicle Repair" procedure.

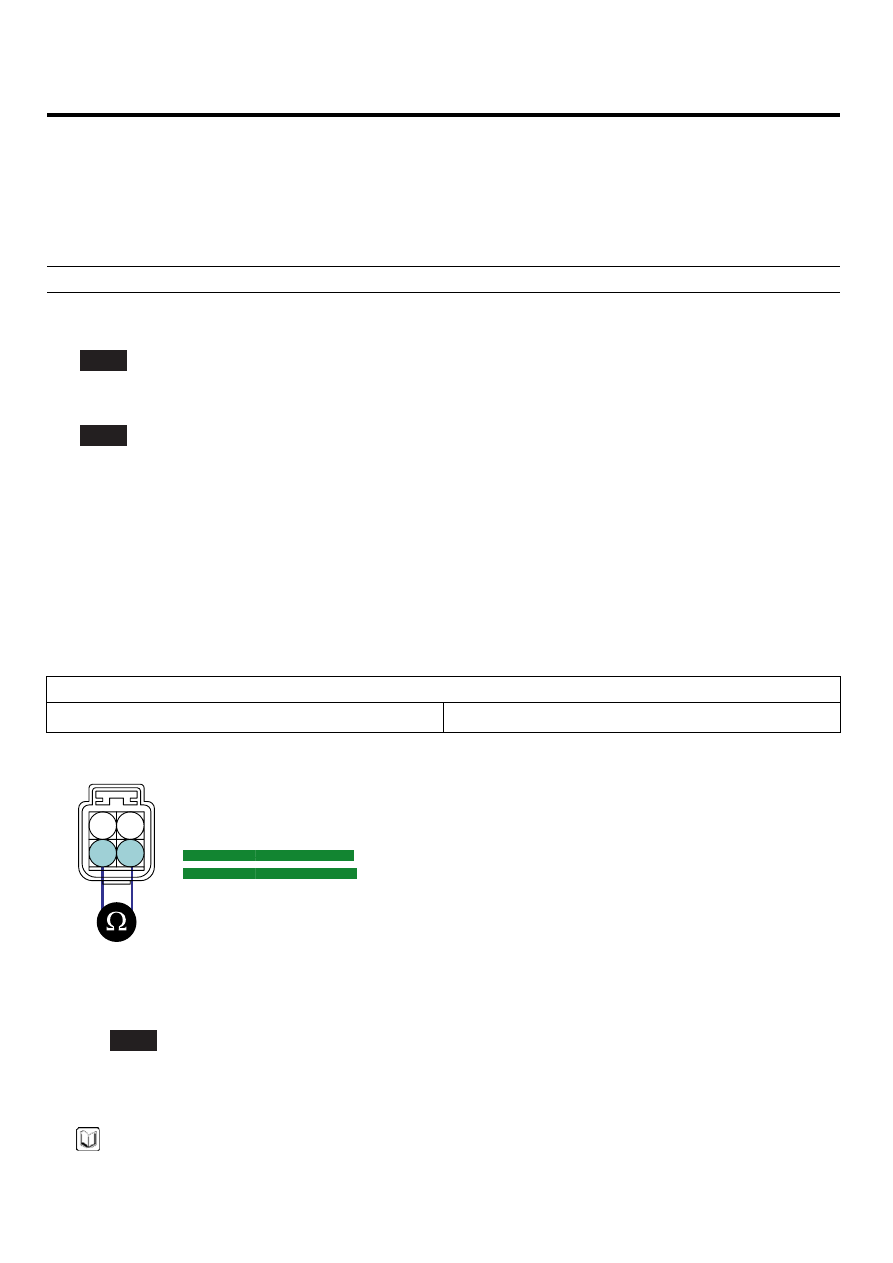

COMPONENT INSPECTION

E516F026

1.

Check HO2S(B2/S2) Heater resistance

1)

IG "OFF" and disconnect HO2S(B2/S2) connector

2)

Measure resistance between terminal 1 and 2 of HO2S(B2/S2)(Component Side)

SPECIFICATION :

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

1. HO2S(B2/S2) Signal

2. Sensor Ground

C91-4

2

1

4

3

SCMF16180L

3)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.

DTC TROUBLESHOOTING PROCEDURES

FLA -153

Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

NO

▶ Substitute with a known - good HO2S(B2/S2) and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E3725F3E

Refer to DTC P0056.
