FLA -114

FUEL SYSTEM

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM. Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

NO

▶ Substitute with a known - good HO2S(B1/S1) and check for proper operation.
If the problem is corrected, go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

E96ADDF1

After a repair, it is essential to verify that the fault has been corrected.

1.

Monitor and record the Freeze Frame Data for the Diagnostic Trouble Code(DTC) which has been diagnosed.

2.

Using a Scantool, Clear the DTCs

3.

Operate the vehicle within conditions noted in the freeze frame data or enable conditions

4.

Monitor that all rediness test have been verified as " Complete "

5.

Are any DTCs present ?

YES

▶ Go to the applicable troubleshoooting procedure.

NO

▶ System is performing to specification at this time.

DTC TROUBLESHOOTING PROCEDURES

FLA -115

DTC P0031 HO2S HEATER CIRCUIT LOW (BANK 1 / SENSOR 1)

COMPONENT LOCATION

E5C4139A

Refer to DTC P0030.

GENERAL DESCRIPTION

EE8AA40E

Refer to DTC P0030.

DTC DESCRIPTION

ECB1D247

If the PCM detects short to ground or open in heater under detecting conditions, PCM sets P0031. MIL(Malfunction
Indication Lamp) turns on when the malfunction lasts till consecutive 2 driving cycle.

DTC DETECTING CONDITION

E809EBA1

Item

Detecting Condition

Possible cause

DTC Strategy

• Detects a short to ground or open

Enable Conditions

• No disabling Faults
• Engine Running
• 11V ≤ Battery Voltage ≤ 16V

Threshold value

• Short to ground or open circuit

Diagnosis Time

• Continuous

(More than 5 seconds failure for every
10 seconds test )

MIL On Condition

• 2 Driving Cycles

• Poor Connection
• Open in Power Circuit
• Open or short to ground

in control circuit

• HO2S(B1/S1)
• PCM

SPECIFICATION

E96D15EC

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

SCHEMATIC DIAGRAM

E2CB83CC

Refer to DTC P0030.

SIGNAL WAVEFORM AND DATA

E16B27DA

Refer to DTC P0030.

MONITOR DTC STATUS

E1583243

Refer to DTC P0030.

TERMINAL AND CONNECTOR INSPECTION

E56AA16C

Refer to DTC P0030.

FLA -116

FUEL SYSTEM

POWER CIRCUIT INSPECTION

E647A962

1.

IG "OFF" ＆ Disconnect HO2S(B1/S1) connector.

2.

IG "ON" ＆ ENG "OFF".

3.

Measure voltage between terminal 3 of HO2S(B1/S1) harness connector and chassis ground.

Specification : B+

4.

Is the measured voltage within specification ?

YES

▶ Go to "Control Circuit Inspection" procedure.

NO

▶ Repair open or short to ground in HO2S(B1/S1) Heater power circuit then, go to "Verification of Vehicle Repair"
procedure.

CONTROL CIRCUIT INSPECTION

EC89450E

1.

Check short to ground in harness.

1)

IG "OFF" and disconnect HO2S(B1/S1) connector.

2)

Measure resistance between terminal 4 of HO2S(B1/S1) harness connector and chassis ground.

Specification : Infinite

3)

Is the measured resistance within specification ?

YES

▶ Go to "Check Open in harness" as follows.

NO

▶ Repair short to ground in HO2S (B1/S1) heater control circuit and go to "Verification of Vehicle Repair" pro-
cedure.

2.

Check open in harness

1)

IG "OFF" and disconnect HO2S(B1/S1) and PCM connector.

2)

Measure resistance between terminal 4 of HO2S(B1/S1) harness connector and terminal C30-B (70) of PCM
harness connector.

Specification : Approx. below 1Ω

3)

Is the measured resistance within specification ?

YES

▶ Go to "Component Inspection" procedure.

DTC TROUBLESHOOTING PROCEDURES

FLA -117

NO

▶ Repair open in HO2S(B1/S1) heater control circuit and go to "Verifiction of Vehicle Repair" procedure.

COMPONENT INSPECTION

EBB5CE11

1.

Check HO2S(B1/S1) Heater resistance.

1)

IG "OFF" and disconnect HO2S(B1/S1) connector.

2)

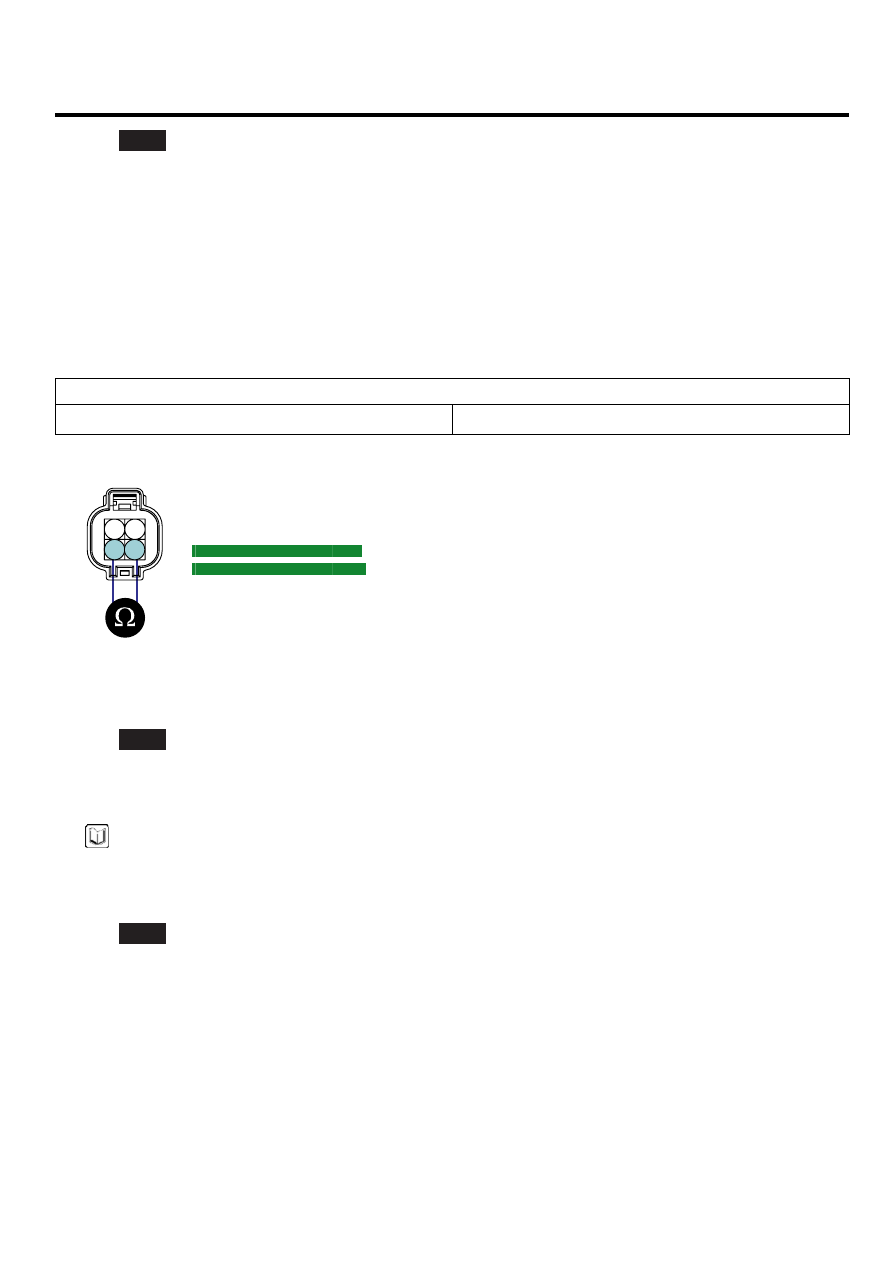

Measure resistance between terminal 3 and 4 of HO2S(B1/S1)connector (Component Side)

SPECIFICATION :

Heater

Resistance (Ω )

3.0 ~ 4.0Ω [21℃(69.8℉)]

1. HO2S(B1/S1) Signal

2. Sensor Ground

C91-1

1

2

3

4

SCMF16163L

3)

Is the measured resistance within specification ?

YES

▶ Substitute with a known - good PCM and check for proper operation.
If the problem is corrected, replace PCM and go to "Verification of Vehicle Repair" procedure.

NOTE

There is a memory reset function on scantool that can erase optional parts automatically detected and memorized
by PCM.
Before or after testing PCM on the vehicle, use this function to reuse the PCM on the others.

NO

▶ Substitute with a known - good HO2S(B1/S1) and check for proper operation.
If the problem is corrected, replace HO2S(B1/S1) and go to "Verification of Vehicle Repair" procedure.

VERIFICATION OF VEHICLE REPAIR

EBD805B8

Refer to DTC P0030.
