FUEL SYSTEM

CAMSHAFT POSITION SENSOR
(CMPS)

INSPECTION

E2A0AFAD

FUNCTION AND OPERATION PRICIPLE

Camshaft Position Sensor (CMPS) is a hall sensor and de-
tects the camshaft position by using a hall element. It is
related with Crankshaft Position Sensor (CKPS) and de-
tects the piston position of each cylinder which the CKPS
can’t detect. The two CMPS are installed on engine head
cover of bank 1 and 2 and uses a target wheel installed on
the camshaft. This sensor has a hall-effect IC which out-
put voltage changes when magnetic field is made on the
IC with current flow.

KFCF1022

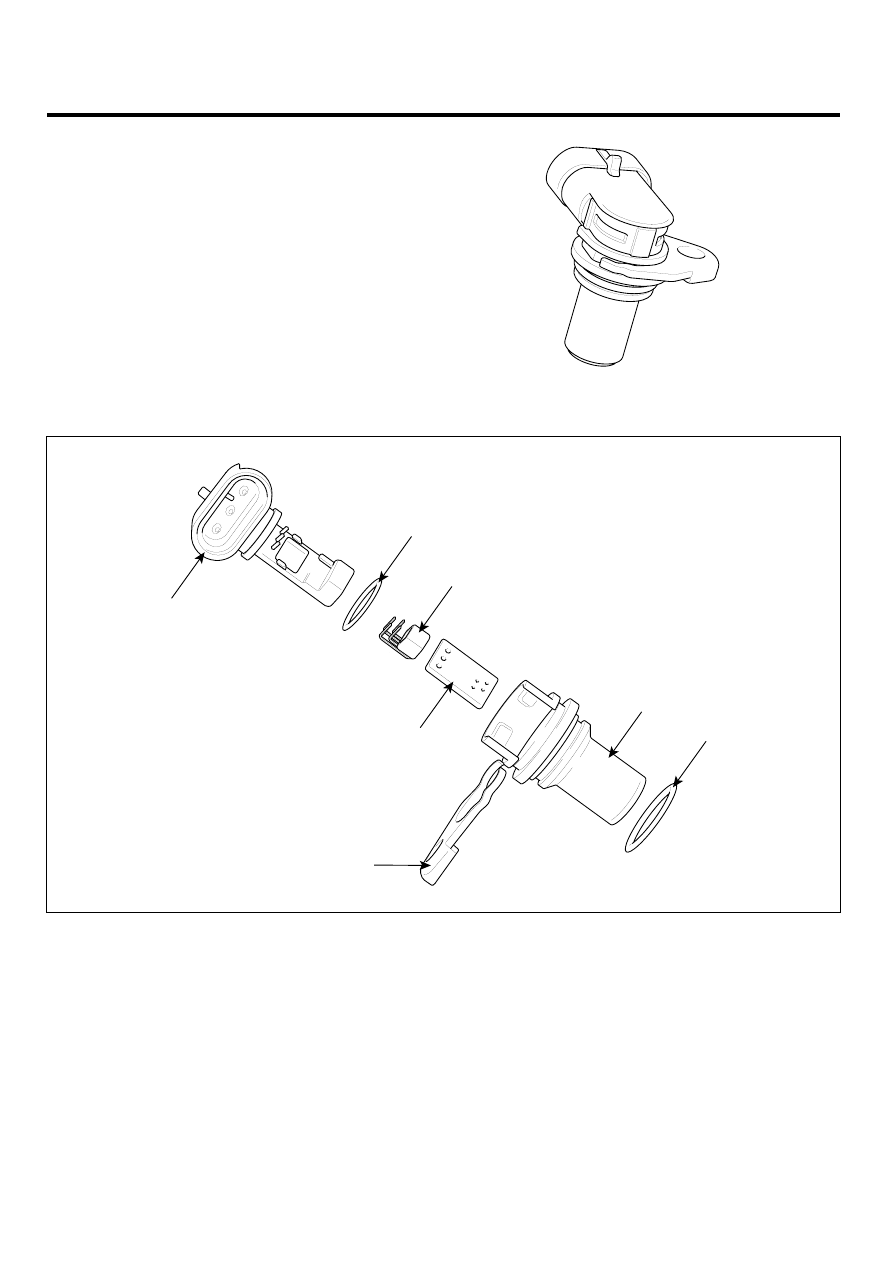

O-Ring (Inside)

Hall Effect Element

Bracket

PCB

Connector

Housing

O-Ring (Outside)

EGRF243A

GASOLINE ENGINE CONTROL SYSTEM

FLA -39

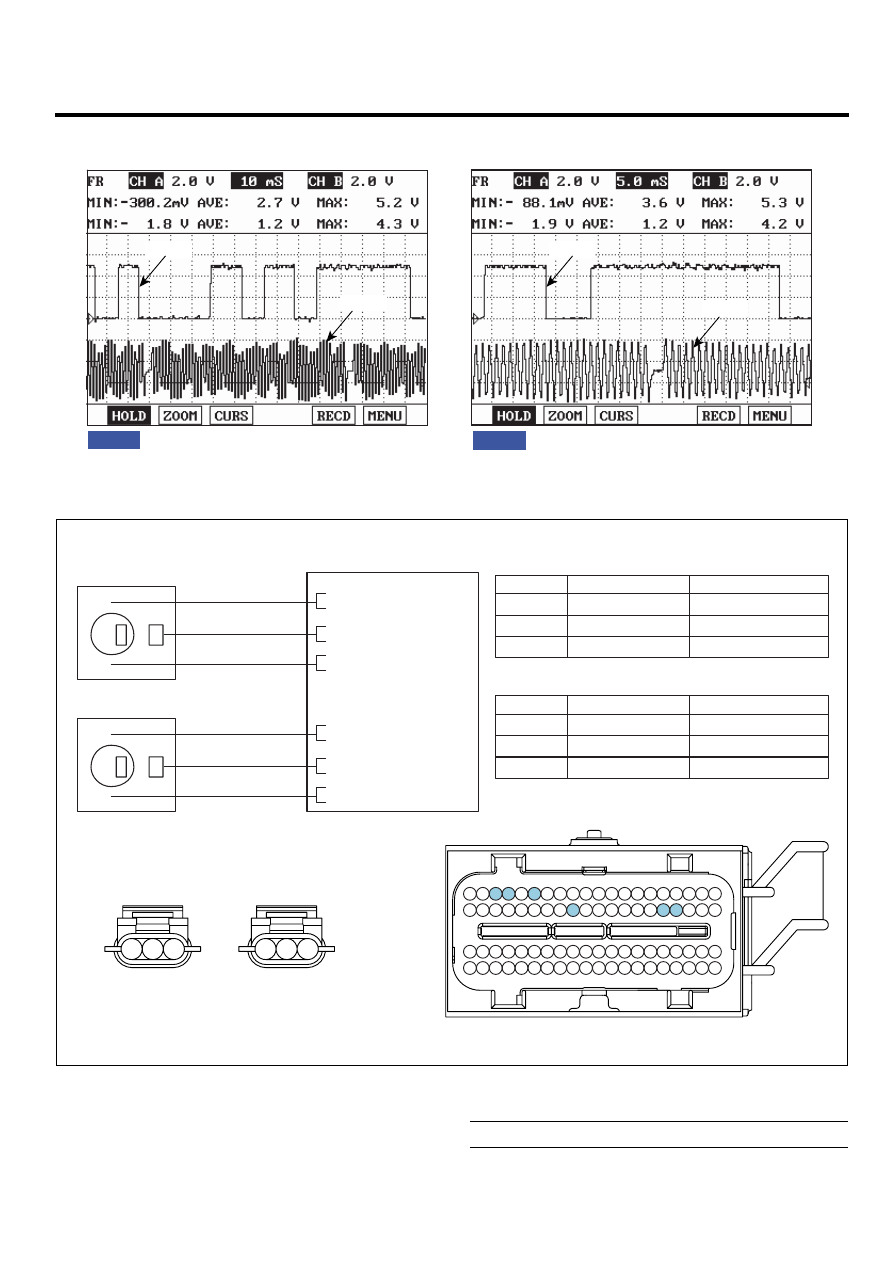

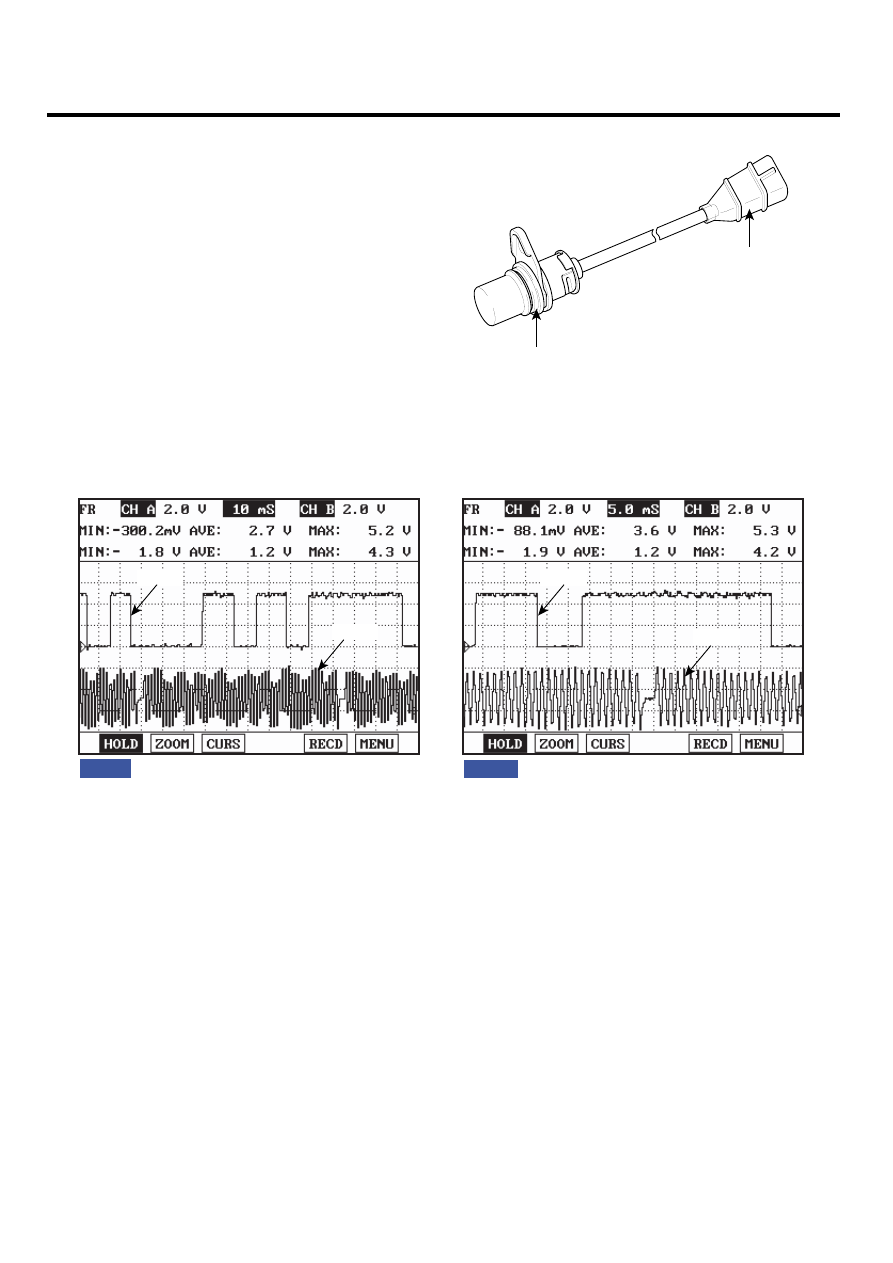

WAVEFORM

CMPS

CMPS

CKPS

CKPS

At Idle

At Idle

LGLG002C

CIRCUIT DIAGRAM

CMPS [BANK 1]

PCM

C10-1

C30-B

PCM (C30-B)

CMPS [BANK 1]

CMPS [BANK 1]

(C10-1)

CMPS [BANK 2]

(C10-2)

1

2

CMPS [BANK 2]

1

2

CMPS [BANK 2]

C10-2

1

2

3

1

2

3

1

21

2

22

3

23

4

24

5

25

6

26

7

27

8

28

9

29

10

30

11

31

12

32

13

33

14

34

15

35

16

36

17

37

18

38

19

39

20

40

41

61

42

62

43

63

44

64

45

65

46

66

47

67

48

68

49

69

50

70

51

71

52

72

53

73

54

74

55

75

56

76

57

77

58

78

59

79

60

80

PCM C30-B (18)

Sensor ground

Reference Voltage

 (+5V)

PCM C30-B (17)

Sensor ground

3

3

PCM C30-B (25)

CMPS [Bank 1] signal

PCM C30-B (24)

PCM C30-B (15)

PCM C30-B (32)

CMPS [Bank 2] signal

Reference Voltage

 (+5V)

18 - GND

32 - Reference Voltage (+5V)

15 - Reference Voltage (+5V)

2

3

25 -  CMPS

[Bank 1] Signal

1

17 - GND

2

3

24 -  CMPS

[Bank 2] Signal

1

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

Terminal

Connected to

Function

SCMF16108L

COMPONENT INSPECTION

1.

Check signal waveform of CMPS and CKPS using a
scantool.

Specification : Refer to "WAVE FORM"

FLA -40

FUEL SYSTEM

CRANKSHAFT POSITION SENSOR
(CKPS)

INSPECTION

EE4B998F

FUNCTION AND OPERATION PRICIPLE

Crankshaft Position Sensor (CKPS) detects the crankshaft
position and is one of the most important sensors of the
engine control system. If there is no CKPS signal input,
fuel is not supplied and the main relay does not operate.
That is, vehicle can’t run without CKPS signal. This sensor
is installed on transaxle housing and generates alternating
current by magnetic flux field which is made by the sensor
and the target wheel when engine runs. The target wheel
consists of 58 slots and 2 missing slots on 360 CA (Crank
Angle).

Sensor

Connector

LGLG002D

WAVEFORM

CMPS

CMPS

CKPS

CKPS

At Idle

At Idle

LGLG002C

GASOLINE ENGINE CONTROL SYSTEM

FLA -41

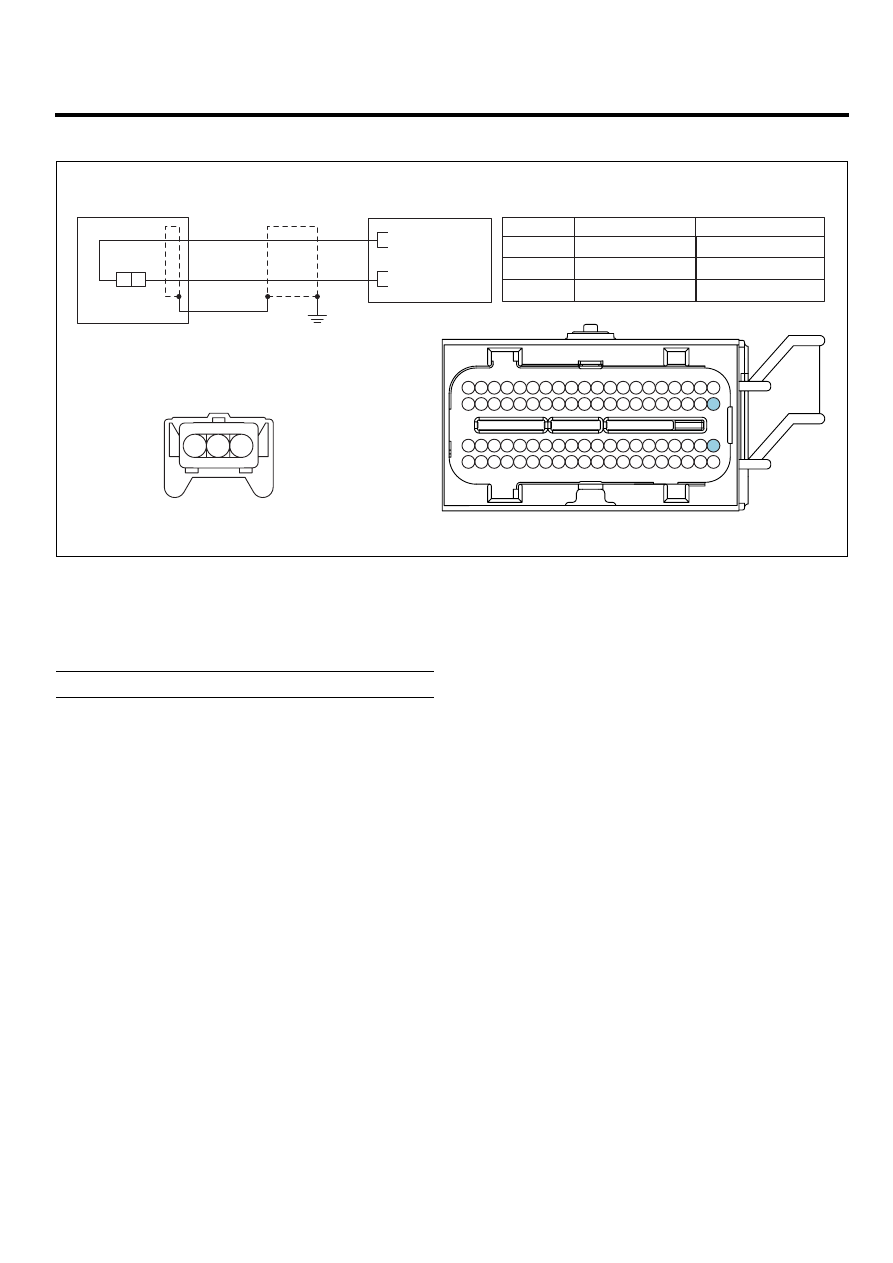

CIRCUIT DIAGRAM

3

Sensor Shield

Chassis Ground

CKPS

PCM

C01

C30-B

PCM (C30-B)

CKPS (C01)

1

2

1

21

2

22

3

23

4

24

5

25

6

26

7

27

8

28

9

29

10

30

11

31

12

32

13

33

14

34

15

35

16

36

17

37

18

38

19

39

20

40

41

61

42

62

43

63

44

64

45

65

46

66

47

67

48

68

49

69

50

70

51

71

52

72

53

73

54

74

55

75

56

76

57

77

58

78

59

79

60

80

PCM C30-B (21)

CKPS [LOW]

 Signal

CKPS [HIGH]

 Signal

PCM C30-B (41)

21 - CKPS [HIGH]

41 - CKPS [LOW]

1

2

3

S

N

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

1

2

3

SCMF16109L

COMPONENT INSPECTION

1.

Check signal waveform of CKPS and CMPS using a
scantool.

Specification : Refer to "WAVE FORM"
