MASS AIR FLOW SENSOR
(MAFS)

INSPECTION

ECF3BEA5

FUNCTION AND OPERATION PRINCIPLE

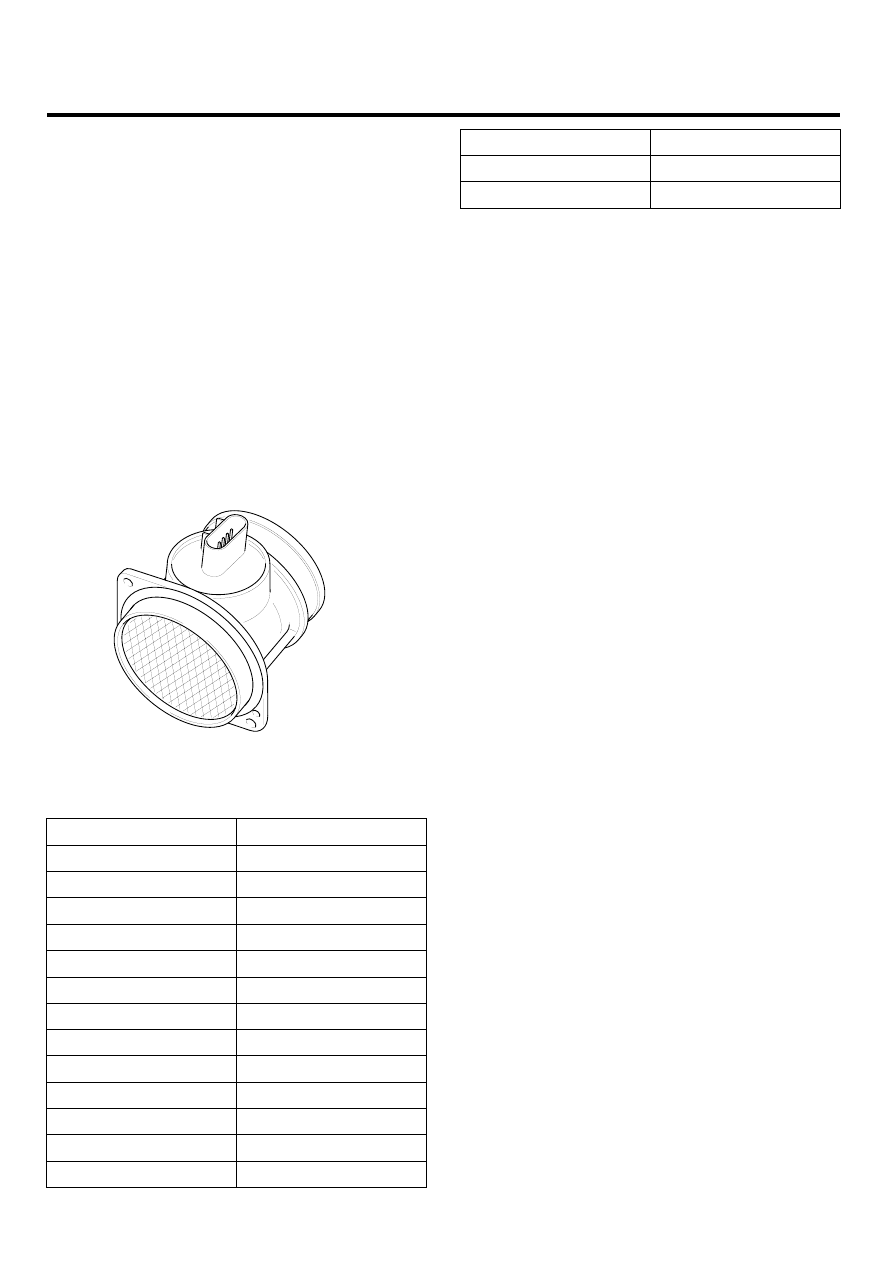

Mass Air Flow Sensor (MAFS) is a hot-film type sensor
and is located in between the air cleaner and the throttle
body. It consists of a tube, a sensor assembly and honey-
comb cell and detects intake air quantity flowing into the
intake manifold. Air flows from the air cleaner assembly
through the honeycomb cell and over the hot film element.
At this time, heat transfer is generated by convection and
this sensor loses its energy. This sensor detects the mass
air flow by using the energy loss and transfers the infor-
mation to the PCM by frequency. The PCM calculates fuel
quantity and ignition timing.

KFCF1021

SPECIFICATION

Air Flow (kg/h)

Output Frequency (Hz)

12.6 kg/h

2,617Hz

18.0 kg/h

2,958Hz

23.4 kg/h

3,241Hz

32.4 kg/h

3,653Hz

43.2 kg/h

4,024Hz

57.6 kg/h

4,399Hz

72.0 kg/h

4,704Hz

108.0 kg/h

5,329Hz

144.0 kg/h

5,897Hz

198.0 kg/h

6,553Hz

270.0 kg/h

7,240Hz

360.0 kg/h

7,957Hz

486.0 kg/h

8,738Hz

Air Flow (kg/h)

Output Frequency (Hz)

666.0 kg/h

9,644Hz

900.0 kg/h

10,590Hz

GASOLINE ENGINE CONTROL SYSTEM

FLA -31

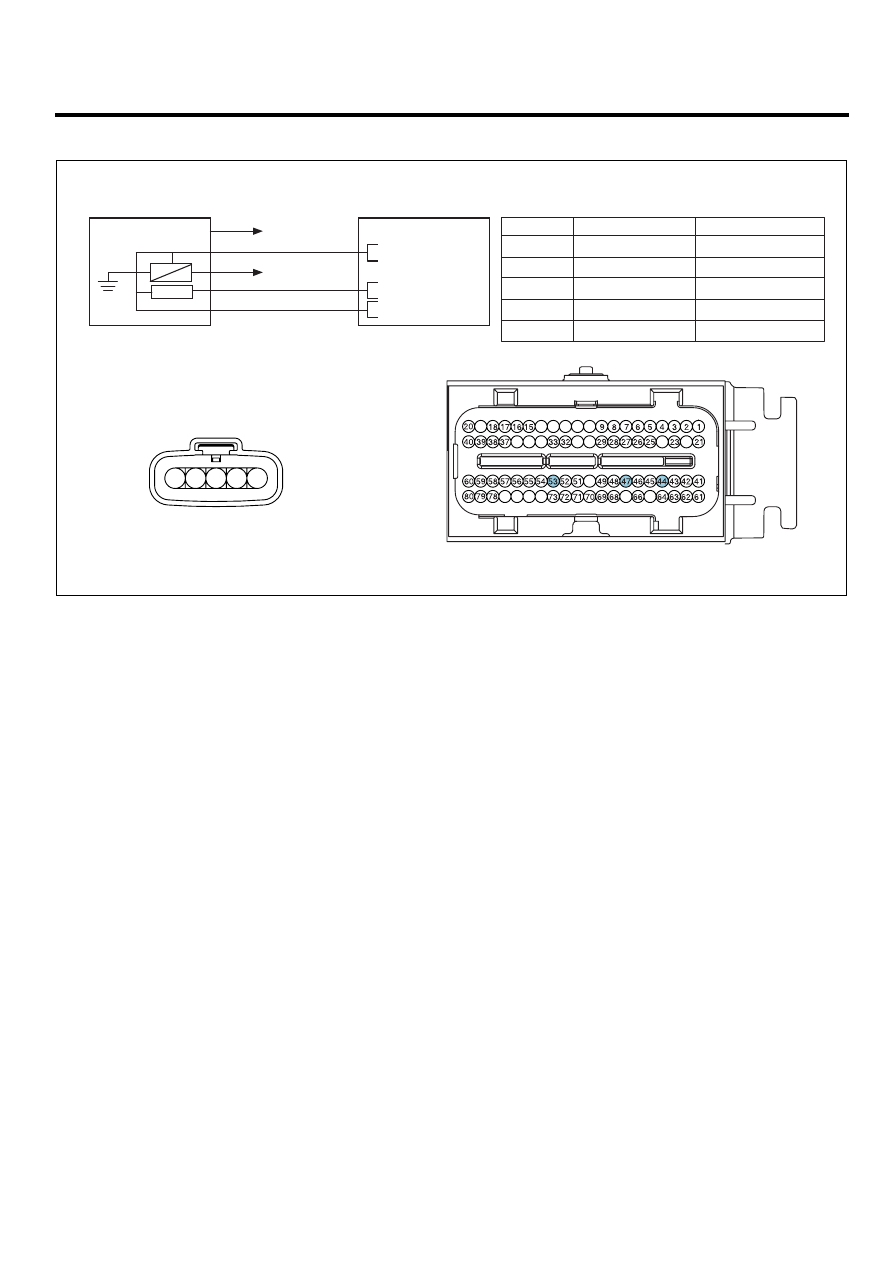

CIRCUIT DIAGRAM

MAFS & IATS

PCM

C13

C30-A

1

2

Main Relay

MAFS Signal

 Battery Voltage (B+)

PCM C30-A (47)

3

4

PCM C30-A (44)

Ground

IATS Signal

5

PCM C30-A (53)

Sensor Ground

Chassis Ground

PCM (C30-A)

MAFS & IATS (C13)

 P

5

4

3

1

2

After Main Relay

GND

47 - MAFS Signal

44 - IATS Signal

53 - GND

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

19

14 13 12 11

31

34

35

36

30

10

24

22

65

67

50

74

75

76

77

1

2

3

4

5

SCMF16104L

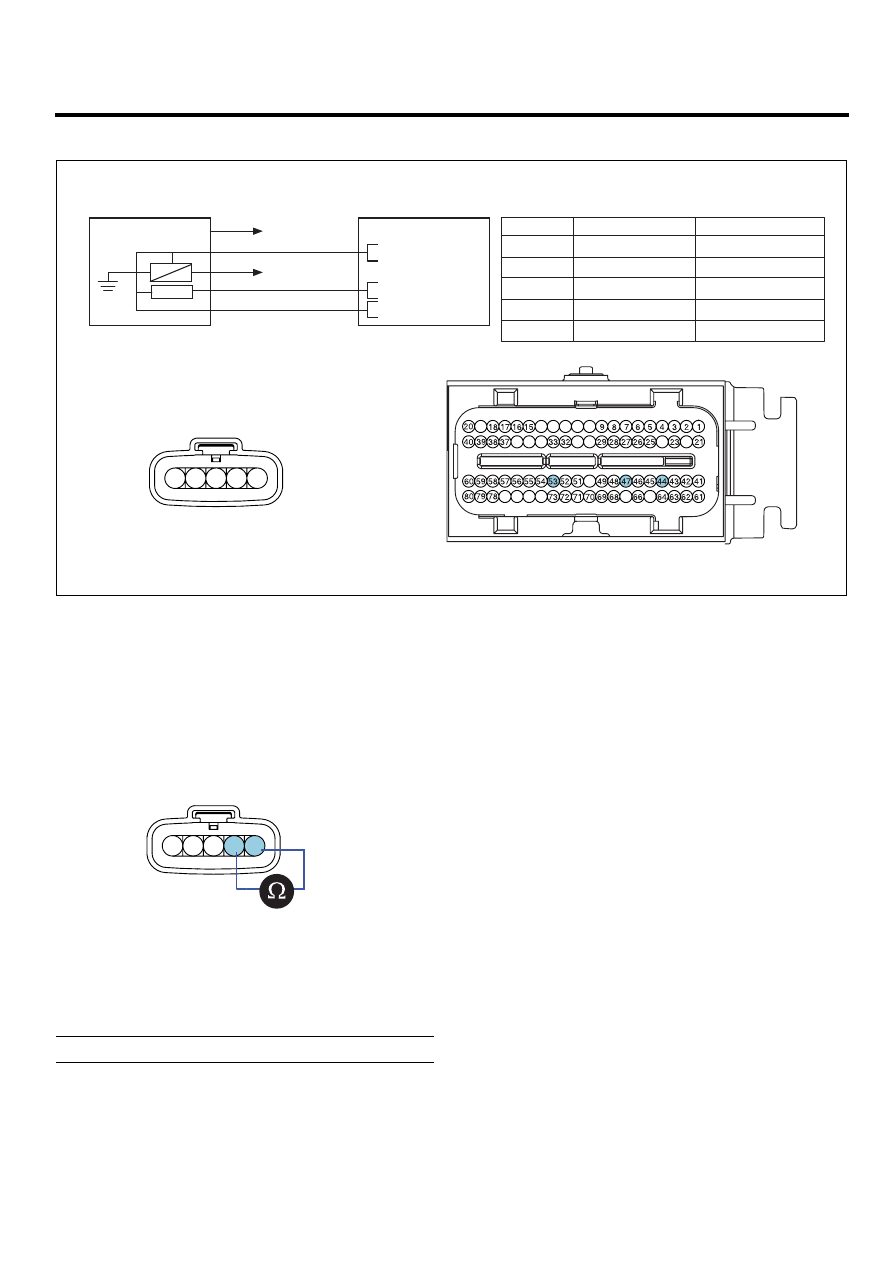

COMPONENT INSPECTION

1.

Check the MAFS visually.
-

Mounting direction correct.

-

Any contamination, corrosion or damage on con-
nector.

-

Air cleaner’s clogging or wet.

-

MAFS cylinder’s deforming or blocking by any for-
eign material.

2.

Check any leakage on intake system and intercooler
system.

FLA -32

FUEL SYSTEM

INTAKE AIR TEMPERATURE
SENSOR (IATS)

INSPECTION

EF56EBCD

FUNCTION AND OPERATION PRICIPLE

0

20

40

60

80

100

120

-40

-25

-10

5

20

35

50

65

80

95

110 125

Temperature( C)

Resistance(k

)

EGRF238A

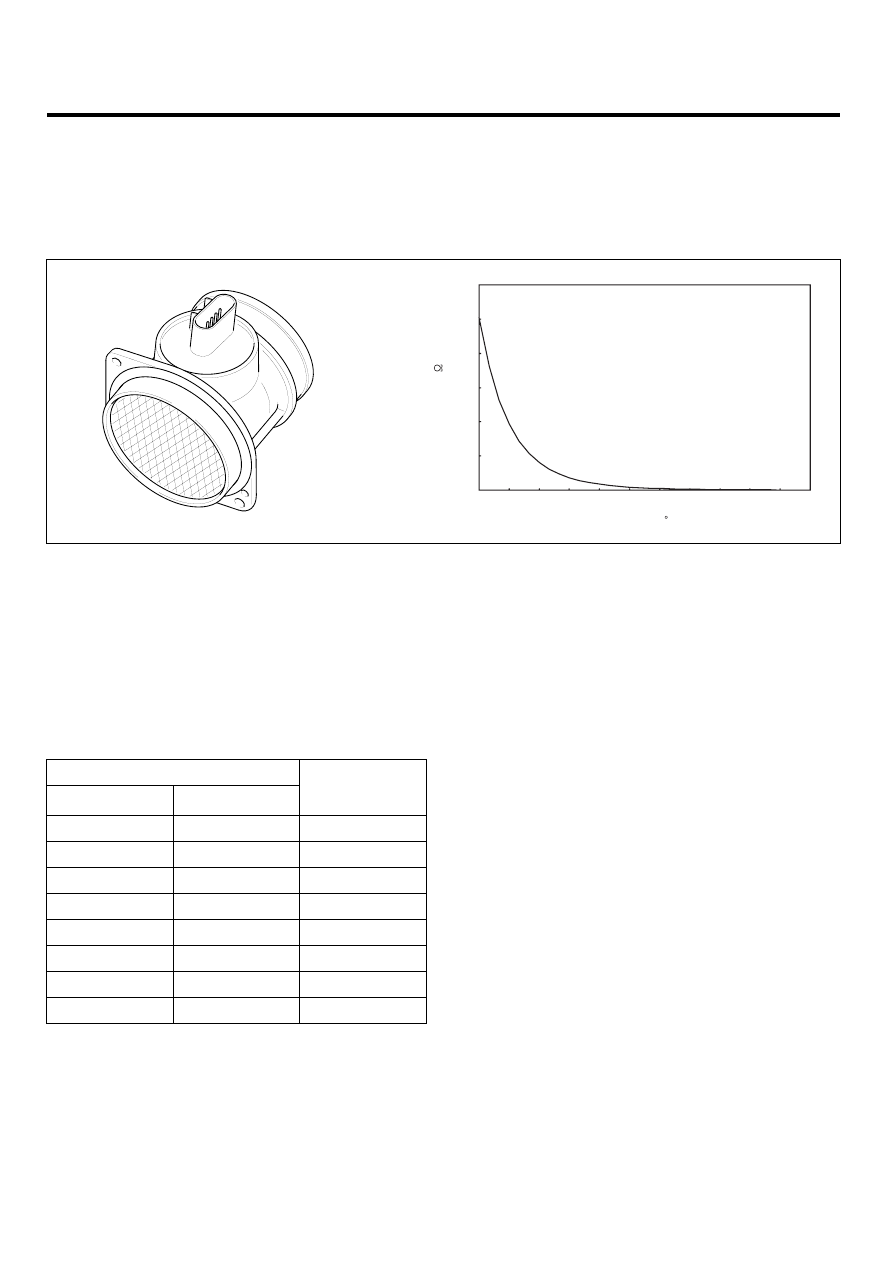

Intake Air Temperature Sensor (IATS) is installed inside
the Mass Air Flow Sensor (MAFS) and detects the intake
air temperature. To calculate precise air quantity, correc-
tion of the air temperature is needed because air density
varies according to the temperature. So the PCM uses
not only MAFS signal but also IATS signal. This sensor
has a Negative Temperature Coefficient (NTC) and its re-
sistance is in inverse proportion to the temperature.

SPECIFICATION

Temperature

℃

℉

Resistance (㏀)

-40

-40

100.87

-20

-4

28.58

0

32

9.40

10

50

5.66

20

68

3.51

40

104

1.47

60

140

0.67

80

176

0.33

GASOLINE ENGINE CONTROL SYSTEM

FLA -33

CIRCUIT DIAGRAM

MAFS & IATS

PCM

C13

C30-A

1

2

Main Relay

MAFS Signal

 Battery Voltage (B+)

PCM C30-A (47)

3

4

PCM C30-A (44)

Ground

IATS Signal

5

PCM C30-A (53)

Sensor Ground

Chassis Ground

PCM (C30-A)

MAFS & IATS (C13)

 P

5

4

3

1

2

After Main Relay

GND

47 - MAFS Signal

44 - IATS Signal

53 - GND

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

19

14 13 12 11

31

34

35

36

30

10

24

22

65

67

50

74

75

76

77

1

2

3

4

5

SCMF16104L

COMPONENT INSPECTION

1.

Turn ignition switch OFF.

2.

Disconnect IATS connector.

3.

Measure resistance between IATS terminals 4 and 5.

5

4

3

2

1

SCMF16146L

4.

Check that the resistance is within the specification.

Specification: Refer to SPECIFICATION.
