FUEL SYSTEM

MANIFOLD ABSOLUTE
PRESSURE SENSOR (MAPS)

INSPECTION

E99BD12F

FUNCTION AND OPERATION PRICIPLE

0

MAP

0.789

1.842

4.000

20

46.66

101.32

Output V

oltage(V)

Pressure (kpa abs.)

LGLG002A

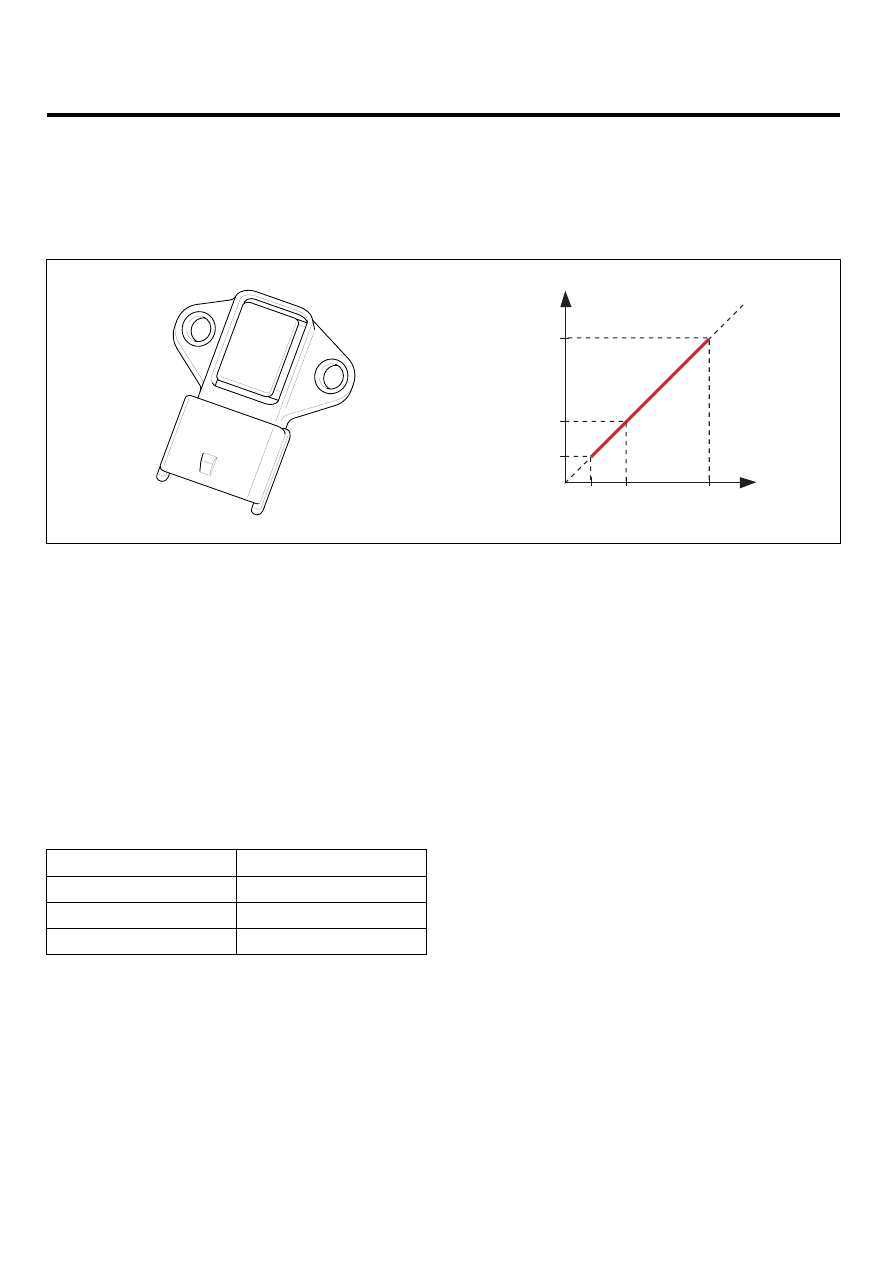

Manifold Absolute Pressure Sensor (MAPS) is speed-den-
sity type sensor and is installed on the surge tank. This
MAPS senses absolute pressure in surge tank and trans-
fers this analog signal proportional to the pressure to the
PCM. The PCM calculates the intake air quantity and en-
gine speed based on this signal. This MAPS consists of
piezo-electric element and hybrid IC that amplifies the ele-
ment output signal. The element is silicon diaphragm type
and adapts pressure sensitive variable resistor effect of
semi-conductor. 100% vacuum and the manifold pressure
applies to both sides of it respectively. That is, this sen-
sor outputs the silicon variation proportional to pressure
change by voltage.

SPECIFICATION

Pressure(kPa)

Output Voltage (V)

20.0

0.79

46.66

1.84

101.32

4.0

GASOLINE ENGINE CONTROL SYSTEM

FLA -35

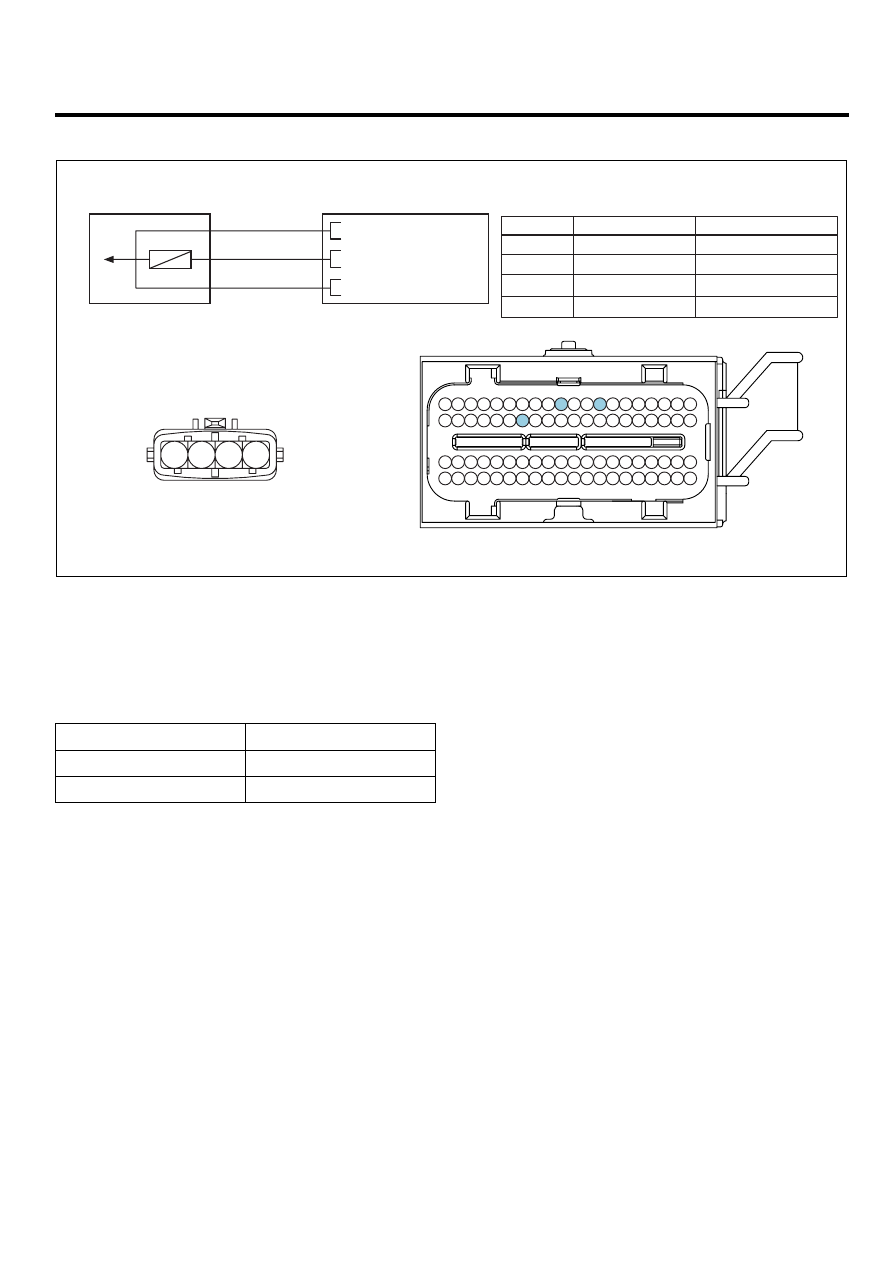

CIRCUIT DIAGRAM

MAPS

PCM

C

90

C30-B

1

2

1

21

2

22

3

23

4

24

5

25

6

26

7

27

8

28

9

29

10

30

11

31

12

32

13

33

14

34

15

35

16

36

17

37

18

38

19

39

20

40

41

61

42

62

43

63

44

64

45

65

46

66

47

67

48

68

49

69

50

70

51

71

52

72

53

73

54

74

55

75

56

76

57

77

58

78

59

79

60

80

PCM C30-B (11)

MAPS Signal

Reference Voltage (+5V)

PCM C30-B (8)

3

4

PCM C30-B (34)

-

Sensor ground

-

PCM (C30-B)

MAPS (C90)

 P

1

2

4

34 - GND

11 - Reference Voltage (+5V)

8 - MAPS Signal

1

2

4

3

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

SCMF16105L

COMPONENT INSPECTION

1.

Connect a scantool on Diagnisis Link Connector
(DLC).

2.

Check MAPS output voltage at idle and IG ON.

Condition

Output Voltage (V)

Idle

0.8V ~ 1.6V

IG ON

3.9V ~ 4.1V

FLA -36

FUEL SYSTEM

ENGINE COOLANT
TEMPERATURE SENSOR (ECTS)

INSPECTION

E6DCDBAC

FUNCTION AND OPERATION PRICIPLE

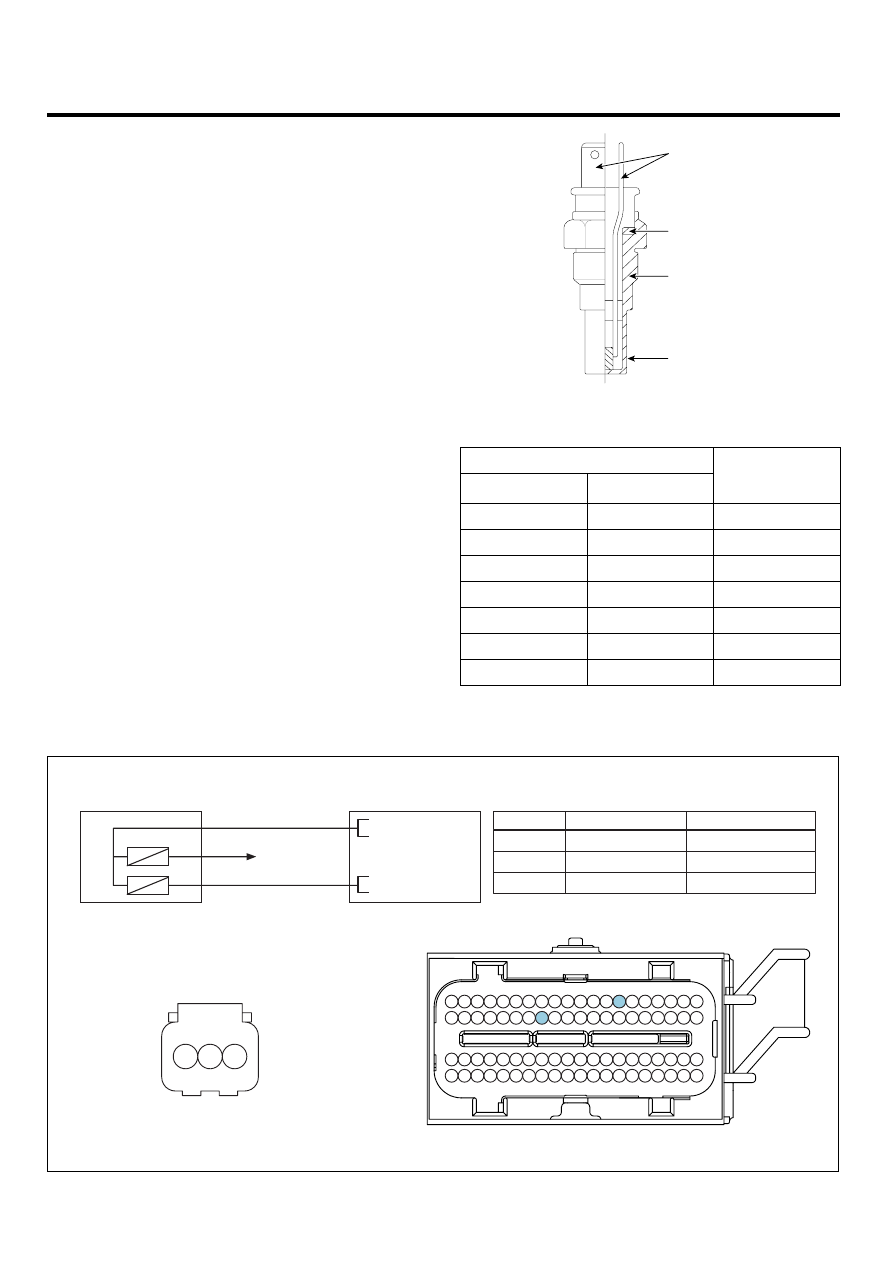

Engine Coolant Temperature Sensor (ECTS) is located in
the engine coolant passage of the cylinder head for de-
tecting the engine coolant temperature. The ECTS uses
a thermistor whose resistance changes with the tempera-
ture. The electrical resistance of the ECTS decreases as
the temperature increases, and increases as the tempera-
ture decreases. The reference 5 V in the PCM is supplied
to the ECTS via a resistor in the PCM.That is, the resistor
in the PCM and the thermistor in the ECTS are connected
in series. When the resistance value of the thermistor in
the ECTS changes according to the engine coolant tem-
perature, the output voltage also changes. During cold
engine operation the PCM increases the fuel injection du-
ration and controls the ignition timing using the information
of engine coolant temperature to avoid engine stalling and
improve drivability.

Terminal

Packing (Rubber)

Body

Thermister

EGRF241A

SPECIFICATION

Temperature

℃

℉

Resistance(㏀)

-40

-40

48.14

-20

-4

14.13 ~ 16.83

0

32

5.79

20

68

2.31 ~ 2.59

40

104

1.15

60

140

0.59

80

176

0.32

CIRCUIT DIAGRAM

ECTS

PCM

C04

C30-B

1

2

1

21

2

22

3

23

4

24

5

25

6

26

7

27

8

28

9

29

10

30

11

31

12

32

13

33

14

34

15

35

16

36

17

37

18

38

19

39

20

40

41

61

42

62

43

63

44

64

45

65

46

66

47

67

48

68

49

69

50

70

51

71

52

72

53

73

54

74

55

75

56

76

57

77

58

78

59

79

60

80

Cluster

Sensor ground

-

PCM C30-B (33)

3

ECTS Signal

PCM C30-B (7)

PCM (C30-B)

ECTS (C04)

1

2

3

7 - ECTS Signal

Cluster

33 - GND

[CIRCUIT DIAGRAM]

[HARNESS CONNECTORS]

[CONNECTION INFORMATION]

Terminal

Connected to

Function

1

2

3

SCMF16106L

GASOLINE ENGINE CONTROL SYSTEM

FLA -37

COMPONENT INSPECTION

1.

Turn ignition switch OFF.

2.

Disconnect ECTS connector.

3.

Remove the ECTS.

4.

After immersing the thermistor of the sensor into en-
gine coolant, measure resistance between ECTS ter-
minals 1 and 3.

3

2

1

SCMF16107L

5.

Check that the resistance is within the specification.

Specification: Refer to SPECIFICATION.
