FL -506

FUEL SYSTEM

SPECIFICATION : RESISTANCE CHARACTERISTIC TABLE FOR EACH TERMINAL

Resistance( K

Ω

20

℃

)

checking point

Pedal

Depressed

Pedal released

Characteristic

Component Connector

Shape

4(power)-

5(ground)

1.0±0.1K

Ω

1.0±0.1K

Ω

Unchanged

4(power)-

2(signal)

1.8±0.1K

Ω

1.1±0.1K

Ω

Resistance drops

APS 1

2(signal)-

5(ground)

1.1±0.1K

Ω

1.8±0.1K

Ω

Resistance rises

1(power)-

6(ground)

2.0±0.1K

Ω

2.0±0.1K

Ω

Unchanged

1(power)-

3(signal)

2.9±0.1K

Ω

2.1±0.1K

Ω

Resistance drops

APS 2

3(signal)-

6(ground)

1.1±0.1K

Ω

1.8±0.1K

Ω

Resistance rises

SCMFL6395L

4.

Are resistances for each terminal measured correctly?

YES

▶

Go to "Verification of Vehicle Rapair".

NO

▶

Replace APS and go to "Verification of Vehicle Rapair".

VERIFICATION OF VEHICLE REPAIR

E7A1E718

Refer to DTC P2123.

DTC TROUBLESHOOTING PROCEDURES

FL -507

DTC P2264 DETECTION OF WATER IN FUEL

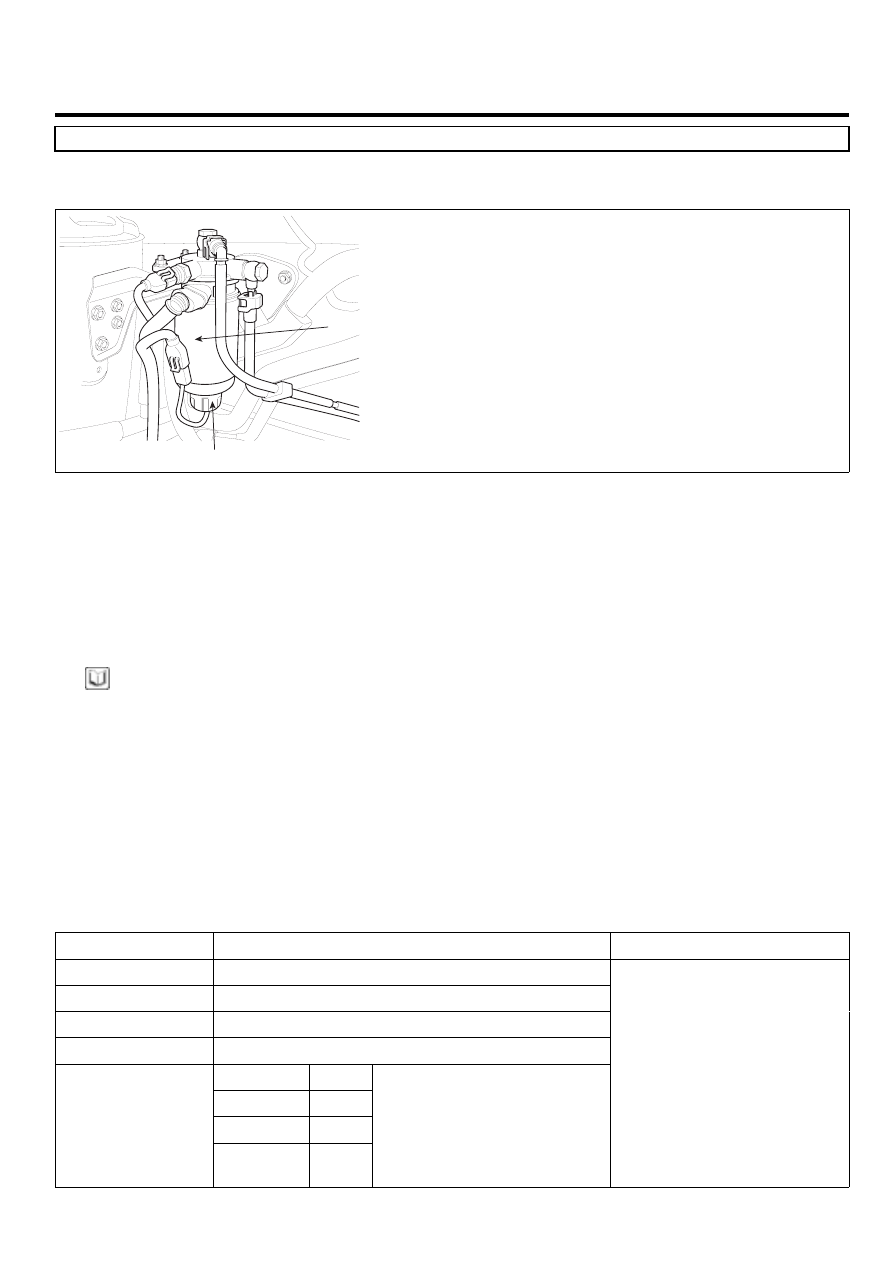

COMPONENT LOCATION

EFA8FD0B

Fuel Filter

Water Sensor (included in Fuel Filter)

SCMFL6511L

GENERAL DESCRIPTION

E3D65CEF

Diesel fuel filter can seperate water from fuel. If water more than specified amount is detected by "water in fuel sensor"
installed at the bottom of fuel filter, "Fuel warning lamp" on cluster turns ON.Especially for high pressure pump and injec-
tors of common rail diesel engine water is fatal. because water causes poor lubrication and corrosion in such accurate
devices, furthermore, it leads engine hesitation. In order to prevent this harsh condition to engine, "Water warning lamp"
turns ON to let driver relief the gathered water from the filter and engine power generation is limited .

NOTE

If sensing prove of water in fuel sensor contacts with water, impressed voltage on prove is grounded to chassis
ground, then 12V is outputted from signal line. With this method, ECM recognizes the amount of water.

DTC DESCRIPTION

E4F1A423

P2264 is set when water in fuel sensor operates for more than 4 sec. Water warning lamp turns on and engine power
generation is limited in this condition. When this code is set, water in the filter should be removed to prevent engine from
water contained fuel. If same code is set even after removing water, check short to battery in water in fuel sensor signal
circuit or component failure.

DTC DETECTING CONDITION

E442E3BD

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• Signal voltage detected at Water sensor

Diagnostic Time

• 4.0 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

YES

Fail Safe

Check

Lamp

NO

• Water stored inside of

fuel filter( remove water
inside of filter)

• Water sensor circuit(short

to battery)

• Water sensor component

FL -508

FUEL SYSTEM

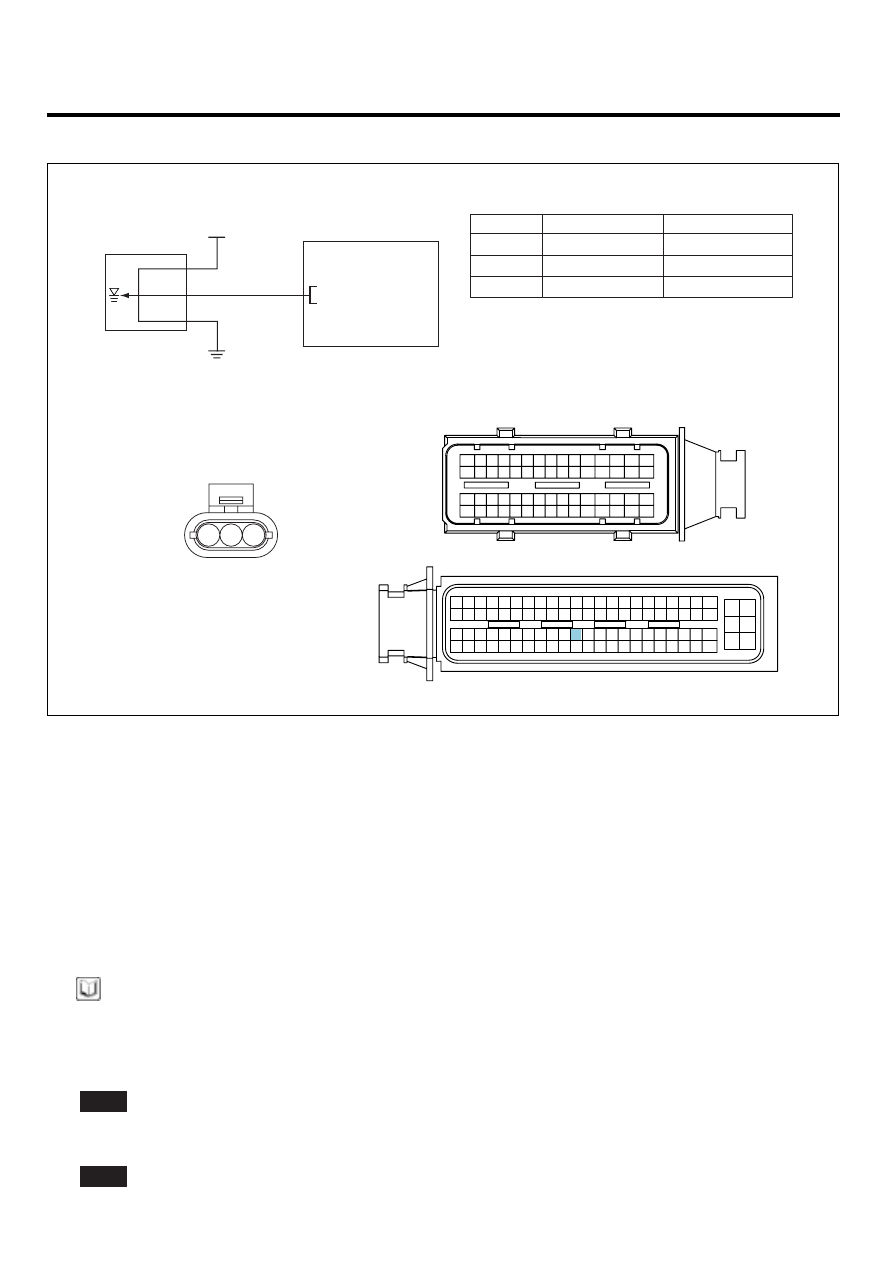

SCHEMATIC DIAGRAM

E43E0DF6

1

Battery voltage(B+)

Main Relay

2

3

Sensor Signal

ECM C230-K (40)

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

Terminal

Connected to

Function

[CONNECTION INFORMATION]

C273

WATER SENSOR

3 2 1

Sensor ground

Chassis ground

ECM

C230-A

C230-K

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

40-Water Sensor Signal

B+

WATER SENSOR

(C273)

ECM(C230-K)

1

2

3

SCMFL6135L

TERMINAL AND CONNECTOR INSPECTION

E048B963

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶

Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

DTC TROUBLESHOOTING PROCEDURES

FL -509

▶

Go to "Power Circuit Inspection" as follows.

POWER CIRCUIT INSPECTION

E70F622C

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect Water sensor connector.

3.

IG KEY "ON"

4.

Measure the voltage of terminal 1 of Water sensor connector.

Specification : 11.0V~12.5V

5.

Is the measured voltage within the specification?

YES

▶

Go to "Signal Circuit Inspection".

NO

▶

Repair open in I/P JUNCTION BOX 10A ABS FUSE and related circuit and go to "Verification of Vehicle Repair".

SIGNAL CIRCUIT INSPECTION

EC353D94

1.

Check signal circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect Water sensor connector.

3)

IG KEY "ON"

4)

Measure the voltage of terminal 2 of Water sensor connector.

Specification : 0.0V~0.1V

5)

Is the measured voltage within the specification?

YES

▶

Go to "2. Water warning lamp operation test" as follows.

NO

▶

Repair short to battery and go to "Verification of Vehicle Repair".

2.

Water warning lamp operation test

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect Water sensor connector .

3)

IG KEY "ON"

4)

Connect Water sensor connector terminal 1 and 2 using jump wire.
