FL -446

FUEL SYSTEM

▶

Go to "Verification of Vehicle Repair".

※

Repeat this process 2~3 times.

VERIFICATION OF VEHICLE REPAIR

E8AFD11E

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

DTC TROUBLESHOOTING PROCEDURES

FL -447

DTC P1670 INJECTOR SPECIFIC DATA ERROR

GENERAL DESCRIPTION

E59E39E4

IQA (Injector Quantity Adjustment) means adjusting fuel injection quantity difference between injectors which occurs in-
evitably at manufacturing process as allotting serial number consists of 7 letters to each injectors.Inputting IQA code of
injectors installed in each cylinder to ECM, ECM recognizes the fuel injection quantity difference between each injectors.
ECM adjusts every injector to have same fuel injecting characteristic as recognizing specific fuel injection map which is
different for each serial number.

DTC DESCRIPTION

E7BCED66

P1670 is set when ’IQA read or write error’ occurs in EEP ROM where IQA data is saved. This code is due to incorrect
input of IQA code to ECM.

DTC DETECTING CONDITION

EC1B54FF

Item

Detecting Condition

Possible Cause

DTC Strategy

• EEP ROM monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• incorrect input of IQA code to ECM.

Diagnostic Time

• Immediately

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

BLINK

• Engine Check Lamp blinks.

• ECM internal error

COMPONENT INSPECTION

E918A224

1.

Check injector class input state

1)

IG KEY "OFF", ENGINE "OFF".

2)

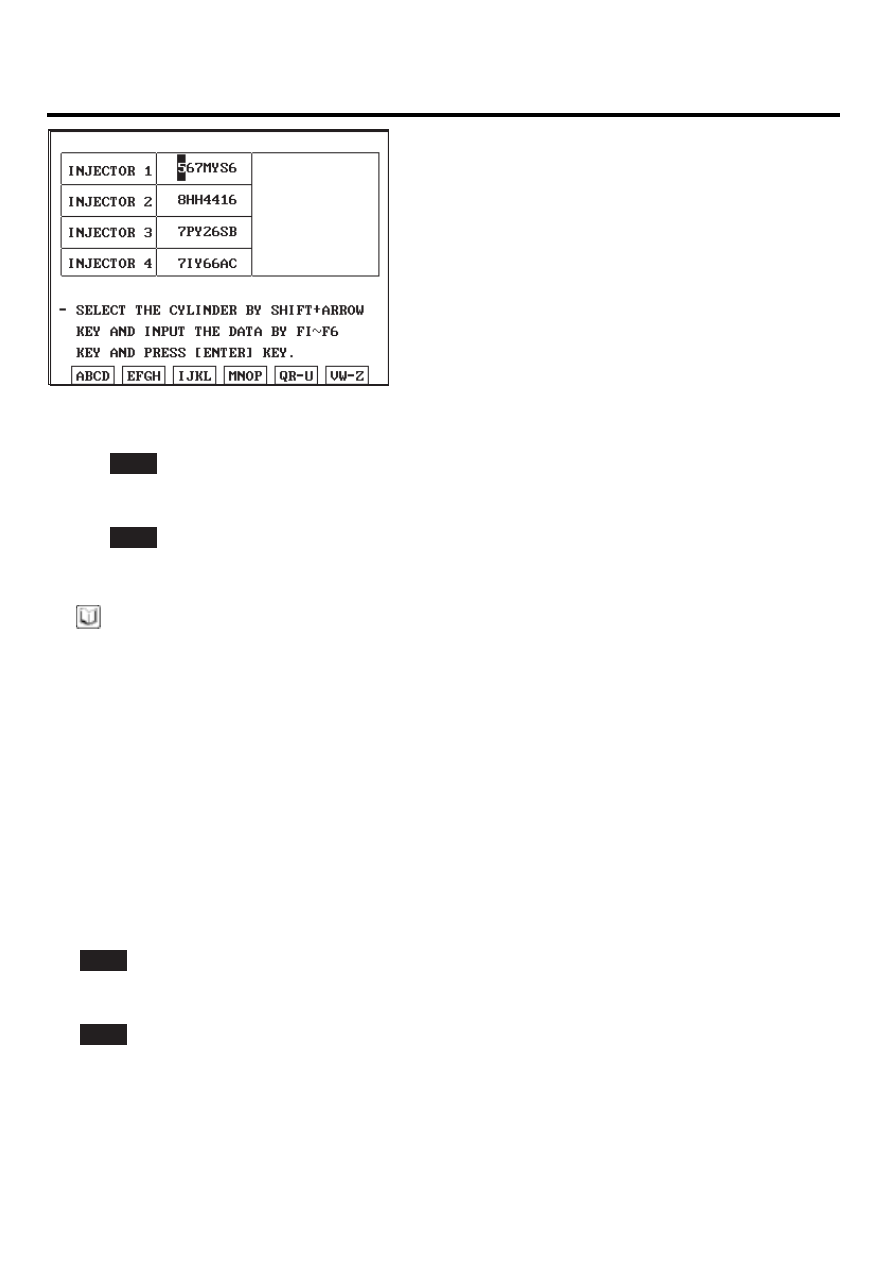

Using Scantool, select "ENGINE CONTROL" - "INJECTOR CORRECTION".

3)

Check currently inputted "injector class input state".

Specification : IQA data inputted to ECM should be identical with IQA data of injector.

FL -448

FUEL SYSTEM

LFIG504A

4)

Are both data identical?

YES

▶

Go to "Verification of Vehicle Repair".

NO

▶

If error is not corrected after reperforming "INJECTOR CORRECTION" procedure, replace ECM.

NOTE

Input IQA data of injector mounted at cylinder at replacing ECM using scantool.
If this process is not performed, engine check lamp on cluster blinks and normal engine power generation is impos-
sible.

VERIFICATION OF VEHICLE REPAIR

E02F40D4

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

DTC TROUBLESHOOTING PROCEDURES

FL -449

DTC P1671 CHECK-SUM ERROR

GENERAL DESCRIPTION

E0471CED

IQA (Injector Quantity Adjustment) means adjusting fuel injection quantity difference between injectors which occurs in-
evitably at manufacturing process as allotting serial number consists of 7 letters to each injectors.Inputting IQA code of
injectors installed in each cylinder to ECM, ECM recognizes the fuel injection quantity difference between each injectors.
ECM adjusts every injector to have same fuel injecting characteristic as recognizing specific fuel injection map which is
different for each serial number.

DTC DESCRIPTION

EA89C6FE

P1671 is set when IQA data is not inputted to ECM during initialization of ECM.

DTC DETECTING CONDITION

E8CC34CE

Item

Detecting Condition

Possible Cause

DTC Strategy

• EEP ROM monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• IQA code not inputted to ECM

Diagnostic Time

• Immediately

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

BLINK

• Engine Check Lamp blinks.

• IQA not inputted to ECM

COMPONENT INSPECTION

EEA2B9A6

1.

Check injector class input state

1)

IG KEY "OFF", ENGINE "OFF".

2)

Using Scantool, select "ENGINE CONTROL" - "INJECTOR CORRECTION".

3)

Check currently inputted "injector class input state".

Specification : IQA data inputted to ECM should be identical with IQA data of injector.
