Hyundai Santa Fe (2006 year). Manual - part 444

FL -386

FUEL SYSTEM

85

87

86

30

EGNG010F

4)

Is the measured resistance within the specification?

YES

▶

Go to "2. Check main relay component operation" as follows.

NO

▶

Replace main relay and go to "Verification of Vehicle Repair".

2.

Check main relay component operation

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect main relay.

3)

Supplies random B+ and ground to coil sides of main relay. ( terminal 85, terminal 86)

4)

Check continuity between main relay component terminal 30 and 87.

specification : When power is supplied : Continuity ( below 1.0

Ω

)

When power is not supplied : Discontinuity ( Infinite

Ω

)

B+

85

87

86

30

EGNG010G

5)

Is the continuity test within the specification?

YES

▶

Go to "Verification of Vehicle Repair".

NO

▶

Replace main relay and go to "Verification of Vehicle Repair".

※

Repeat this process 2~3 times.

DTC TROUBLESHOOTING PROCEDURES

FL -387

VERIFICATION OF VEHICLE REPAIR

EFBCBCD3

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

NO

▶

System operates within specification.

FL -388

FUEL SYSTEM

DTC P0698 SENSOR REFERENCE VOLTAGE "C" CIRCUIT LOW

GENERAL DESCRIPTION

EDE30970

ECM is activated by power supply. Signals from several sensors, such as CKPS and APS, is inputted to ECM. Comparing
inputted siganals with control LOGIC saved at micro controller and EEPROM, ECM controlls engine as actuating injectors,
solenoids and relays. To guarantee accurate control, ECM performs SELF TEST, DIAGNOSIS of several sensors and
actuators. And if serious trouble which affects vehicle performance occurrs, ECM sets DTCs.At certain cases, ECM shuts
down whole systems in order to prevent dangerous situation due to incorrect control.

DTC DESCRIPTION

E9F08875

P0698 is set when the voltage below 4.7V - minimum voltage of sensor power supply 3 generates from ECM - is detected
for more than 0.1 sec.. This code is due to the short to ground in sensor power circuit or the voltage problem inside of
ECM.

DTC DETECTING CONDITION

E2C2A9A5

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• when the voltage is below the minimum voltage

of sensor power supply ( below 4.7V )

Diagnostic Time

• 0.1 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

YES

Fail Safe

Check

Lamp

NO

• A/C pressure transducer

power supply circuit

• variable swirl control actuator

power supply circuit

• ECM component

SPECIFICATION

EF3F308F

Sensor power 1

Sensor power 2

Sensor power 3

MAFS, APS 1

4830mV~5158mV

RPS, APS 2,BPS

4830mV~5158mV

A/C pressure transducer,VSA

position Sensor

4830mV~5158mV

DTC TROUBLESHOOTING PROCEDURES

FL -389

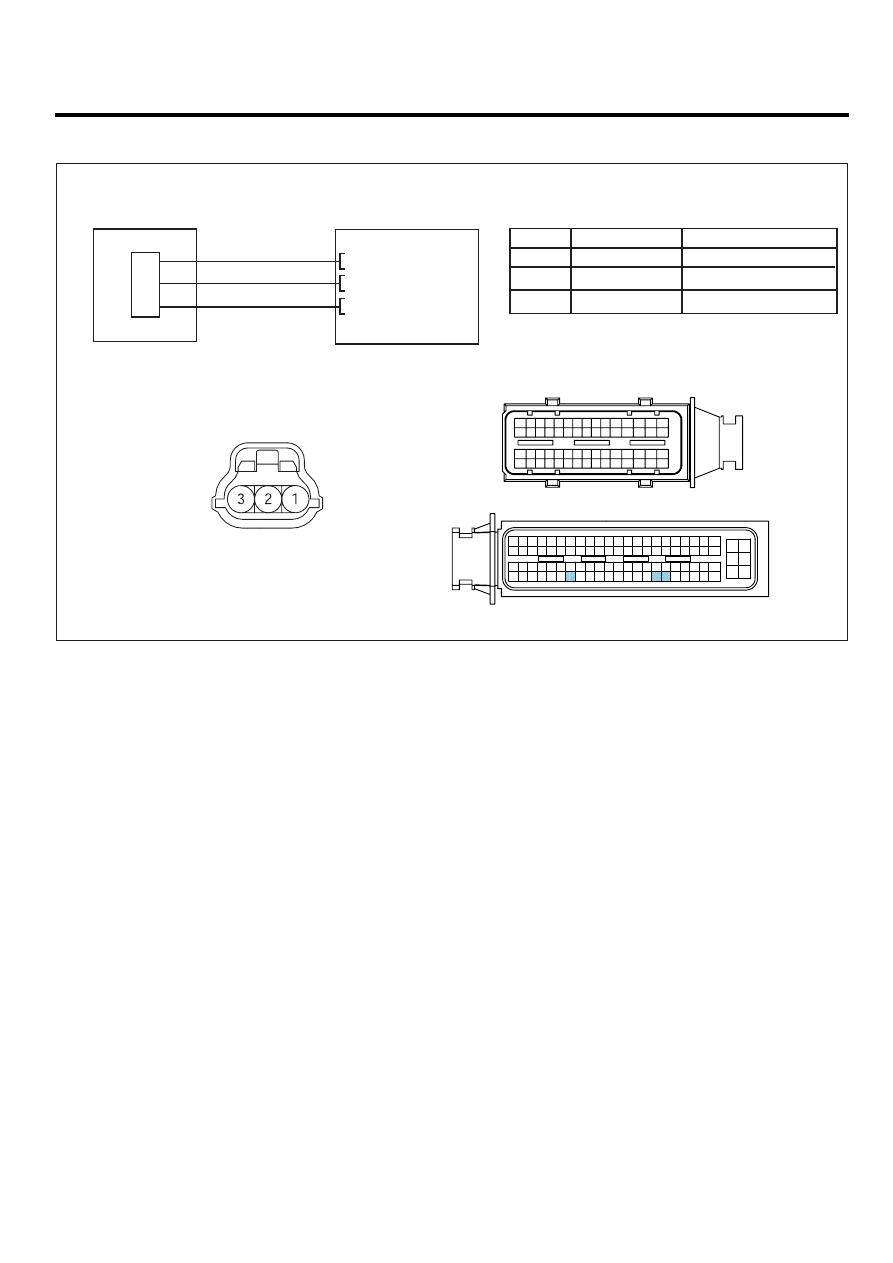

SCHEMATIC DIAGRAM

E8A07FC2

1

3

2

2

3

1

ECM C230-K (12)

Sensor signal

Sensor ground

Sensor power

ECM C230-K (13)

ECM C230-K (22)

13 Sensor signal

22 Sensor power

12 Sensor ground

ECM (C230-K)

A/C Pressure Transducer (C235)

P

C235

A/C pressure transducer

C230-K

C230-A

1

30 29

31

32

38

39

36

37

35

33

34

40

42 41

46 45 44 43

48 47

50 49

2

3

4

6

5

8

7

12 11 10 9

13

14

15

18 17

19

16

22

25

27 26

23

20

21

24

28

51

75 74
53 52

73

79 78 77 76

80

81

83 82

84

86 85

87

89 88

90

92 91

93

94

57

69 68

70

71

64

54

55

56

61

58

59

60

63 62

65

66

67

72

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Terminal

Connected to

Function

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

 ECM

SCMFL6408L
