Hyundai Santa Fe (2006 year). Manual - part 442

FL -378

FUEL SYSTEM

▶

When no value is detected : Go to "2. Check open in control circuit".

▶

When high voltage is detected : Repair short to battery in signal circuit and go to "Verification of Vehicle

Repair".

2.

Check open in control circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay and ECM connector.

3)

Check continuity between glow relay connector terminal 2 and ECM connector (C230-K) terminal 93.

specification : Continuity ( below 1.0

Ω

)

4)

Is the measured resistance within the specification?

YES

▶

Repair short to ground and go to "Verification of Vehicle Repair".

NO

▶

Repair open in control circuit and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E0118EC9

1.

Check golw relay component coil resistance

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

Measure the resistance of glow relay component coil.

Specification : 55±5

Ω

(20

℃

)

30

86

87

85

EGNG007M

4)

Is the measured resistance within the specification?

YES

▶

Go to "2. Check glow relay component operation" as follows.

NO

DTC TROUBLESHOOTING PROCEDURES

FL -379

▶

Replace glow relay and go to "Verification of Vehicle Repair".

2.

Check glow relay component operation

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

Supplies random B+ and ground to coil sides of glow relay ( terminal 85, terminal 86).

4)

Check continuity between glow relay terminal 30 and terminal 87.

specification : When power is supplied : Continuity ( below 1.0

Ω

)

When power is not supplied : Discontinuity ( Infinite

Ω

)

30

86

87

85

B+

EGNG007N

5)

Is the measured resistance within the specification?

YES

▶

Go to "Verification of Vehicle Repair".

NO

▶

Replace glow relay and go to "Verification of Vehicle Repair".

※

Repeat this process 2~3 times.

VERIFICATION OF VEHICLE REPAIR

E5386DA9

After a repair, it is essential to verify that the fault is corrected.

1.

After connecting Scantool select "DIAGNOSTIC TROUBLE CODES(DTCs)" mode.

2.

Clear recorded DTC using Scantool.

3.

Drive the vehicle within DTC "Enable conditions" in "General information".

4.

After selecting "DIAGNOSTIC TROUBLE CODES(DTCs)" mode and check if DTC is recorded again.

5.

Are any DTCs recorded ?

YES

▶

Go to the DTC guide of recorded NO. in Scantool.

FL -380

FUEL SYSTEM

NO

▶

System operates within specification.

DTC TROUBLESHOOTING PROCEDURES

FL -381

DTC P0685 ECM/PCM POWER RELAY CONTROL CIRCUIT /OPEN

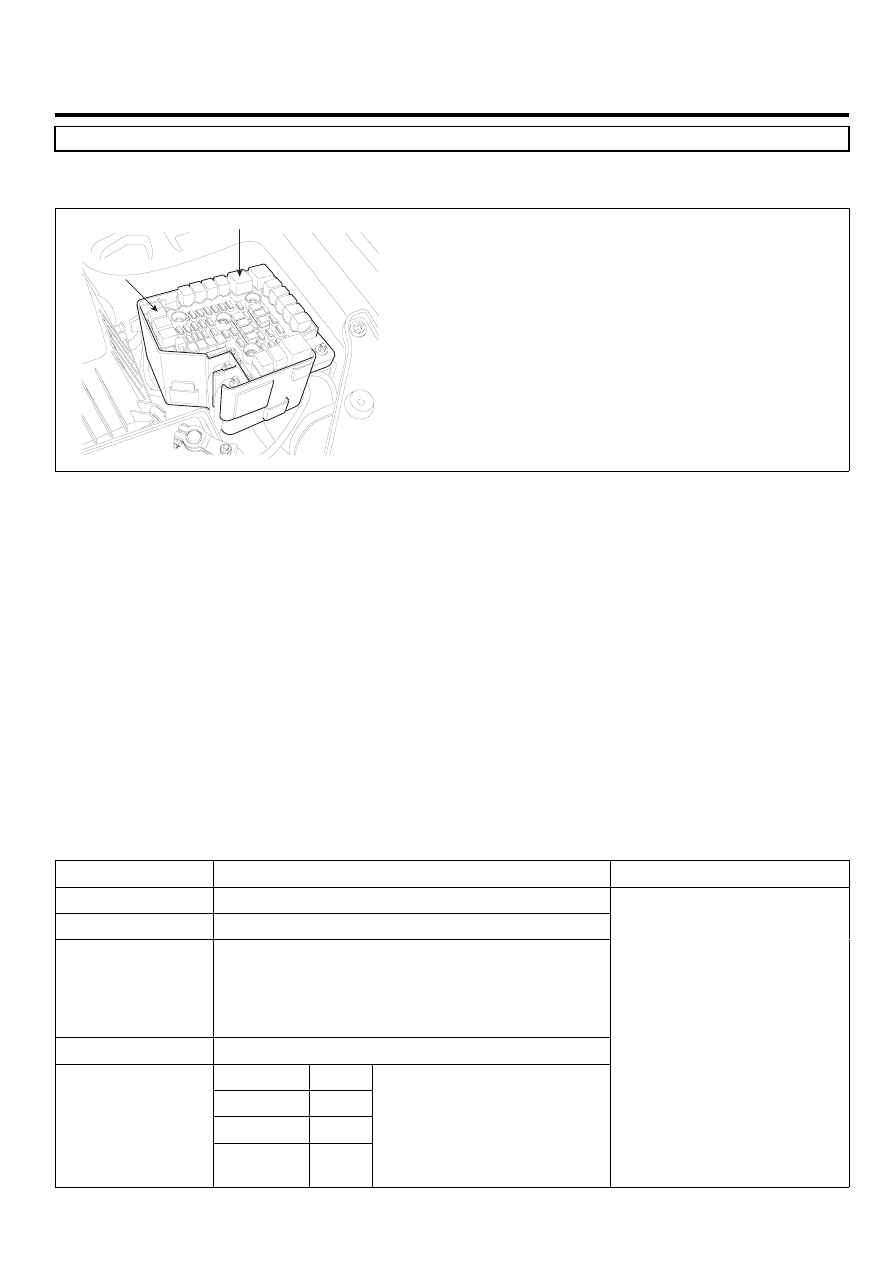

COMPONENT LOCATION

E84BCA07

Main Relay

Fuel Pump
Relay

SCMFL6507L

GENERAL DESCRIPTION

ED9CFAB0

Main relay operates when Ignition ON signal is inputted to ECM connector(C230-K) terminal 28 and it supplies power to
ECM, fuel pump relay, CMP, EGR actuator, throttle flap actuator, PTC heater relay and brake switch, etc. Especially, the
power supplied to ECM is used as a main power of injectors, rail pressure control valve and ECM operation.When IG
KEY ON signal is shut off during turning engine OFF, ECM stops injector operation then engine turns OFF. Approx. after
16 sec., ECM shuts OFF main relay and system turns OFF. Main relay is very important for engine operation, so careful
inspection is strongly required.

DTC DESCRIPTION

E3790076

When IG KEY OFF signal is imputted to ECM. ECM stops injector operation and engine turns OFF. Then, After-run(turning
off process of ECM internal system) is performed in order to shut system down. During this process, if main relay power
supply is cut too late or power supply is cut too early before After-run process completes, ECM detect main relay error
and P0685 is set.

DTC DETECTING CONDITION

E6C9ECE0

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• Engine running

Threshold Value

• When main relay responds to IG KEY - ON/OFF

signal too fast or slow
(After-run finished and it requires more than 2 sec. for
Main relay to be deactivated.Main relay deactivated
before After-run finished more than 3 times. )

Diagnostic Time

• Immediately

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

NO

• Main relay circuit
• Main relay component
