FL -370

FUEL SYSTEM

DTC P0653 SENSOR REFERENCE VOLTAGE "B" CIRCUIT HIGH

GENERAL DESCRIPTION

E6E1BFEF

Refer to DTC P0652.

DTC DESCRIPTION

EBEA1843

P0653 is set when the voltage above 5.158V - maximum voltage of sensor power supply 2 generates from ECM - is
detected for more than 0.1 sec.. This code is due to the short to battery in sensor power circuit or the voltage problem
inside of ECM.

DTC DETECTING CONDITION

E1037AE3

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON"

Threshold Value

• when the voltage is above the maximum voltage

of sensor power supply.(above 5.158V )

Diagnostic Time

• 0.1 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

YES

Fail Safe

Check

Lamp

NO

• RPS power supply circuit
• APS 2 power supply circuit
• BPS power supply circuit
• ECM component

SPECIFICATION

E88D96CE

Refer to DTC P0652.

SCHEMATIC DIAGRAM

E9721A2D

Refer to DTC P0652.

DTC TROUBLESHOOTING PROCEDURES

FL -371

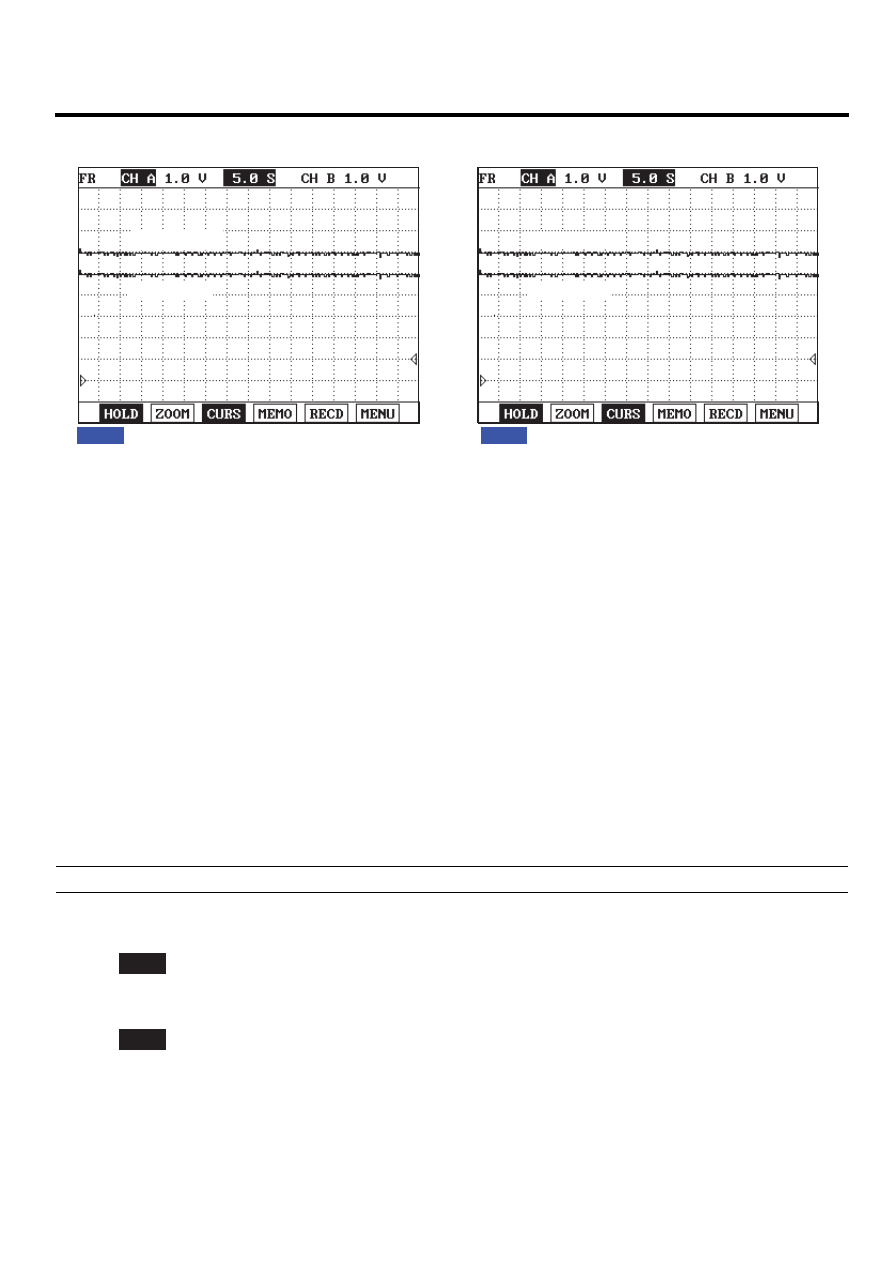

SIGNAL WAVEFORM AND DATA

E3F156DC

Fig.1

Fig.2

Fig.1) APS2 and RPS power supply signals are measured simultaneously. Check if  the voltages are within the specification
         ( 4.8~5.1V) at  IG KEY "ON".
Fig.2) BPS and RPS power supply signals are measured simultaneously. Check if  the voltages are within the specification
         ( 4.8~5.1V) at  IG KEY "ON".

RPS power

APS 2 power

RPS power

BPS power

LFIG347A

TERMINAL AND CONNECTOR INSPECTION

E40BAF73

Refer to DTC P0652.

POWER CIRCUIT INSPECTION

EF4E87F8

1.

Check power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnector RPS connector, APS connector and BPS connector.

3)

IG KEY "ON".

4)

Measure the voltage of RPS connector terminal 1, APS connector terminal 1 and BPS terminal 2.

Specification : 4.8V~5.1V

5)

Is the measured voltage within the specification?

YES

▶

Go to "Component Inspection".

NO

▶

Go to "2. Check open in power circuit" as follows

2.

Check open in power circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnector RPS connector, APS connector, BPS connector and ECM connector.

FL -372

FUEL SYSTEM

3)

Measure the registance between RPS connector terminal 1 and ECM connector(C230-A) terminal 28.
Measure the registance between APS connector terminal 1 and ECM connector(C230-K) terminal 46.
Measure the registance between BPS connector terminal 2 and ECM connector(C230-A) terminal 13.

Specification : Continuity (below 1.0

Ω

)

4)

Is the measured resistance within the specification?

YES

▶

Go to "3. Check short to battery in power circuit" as follows.

NO

▶

Repair open in power circuit and go to "Verification of Vehicle Repair".

3.

Check short to battery in power circuit

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnector RPS connector, APS connector, BPS connector and ECM connector.

3)

IG KEY "ON".

4)

Measure the voltage between RPS connector terminal 1 or APS connector terminal 1 or BPS connector terminal
2 and chassis ground.

Specification : 0.0V~0.1V

5)

Is the measured voltage within the specification?

YES

▶

If the circuit is insulated well and the sensor power supply from ECM is high, replace ECM and go to "Verifi-

cation of Vehicle Repair".

NO

▶

Repair short to battery and go to "Verification of Vehicle Repair".

COMPONENT INSPECTION

E89CFEE5

1.

IG KEY "OFF", ENGINE "OFF".

2.

Disconnect RPS connector, APS connector, BPS connector.

3.

Check that sensor connector power supply is within the specification after turning IG KEY "ON".

4.

Connect RPS connector and APS connector in turn.

5.

Measure the voltage of power circuit of each sensor with all connector connected.

Specification : sensor power supply should not change as connecting RPS connector, APS connector, BPS connector.
( If the change of sensor power supply occur as connecting sensor connector, this means
the occurrence of short inside of sensor.)

6.

Does change of sensor power supply occur as connecting sensor connector?

DTC TROUBLESHOOTING PROCEDURES

FL -373

YES

▶

Replace related sensors.(rail pressure sensor, accel pedal sensor, boost pressure sensor)

NO

▶

Go to "Verification of Vehicle Repair".

VERIFICATION OF VEHICLE REPAIR

E4C6AA40

Refer to DTC P0652.
