FL -374

FUEL SYSTEM

DTC P0670 GLOW RELAY CIRCUIT MALFUNCTION

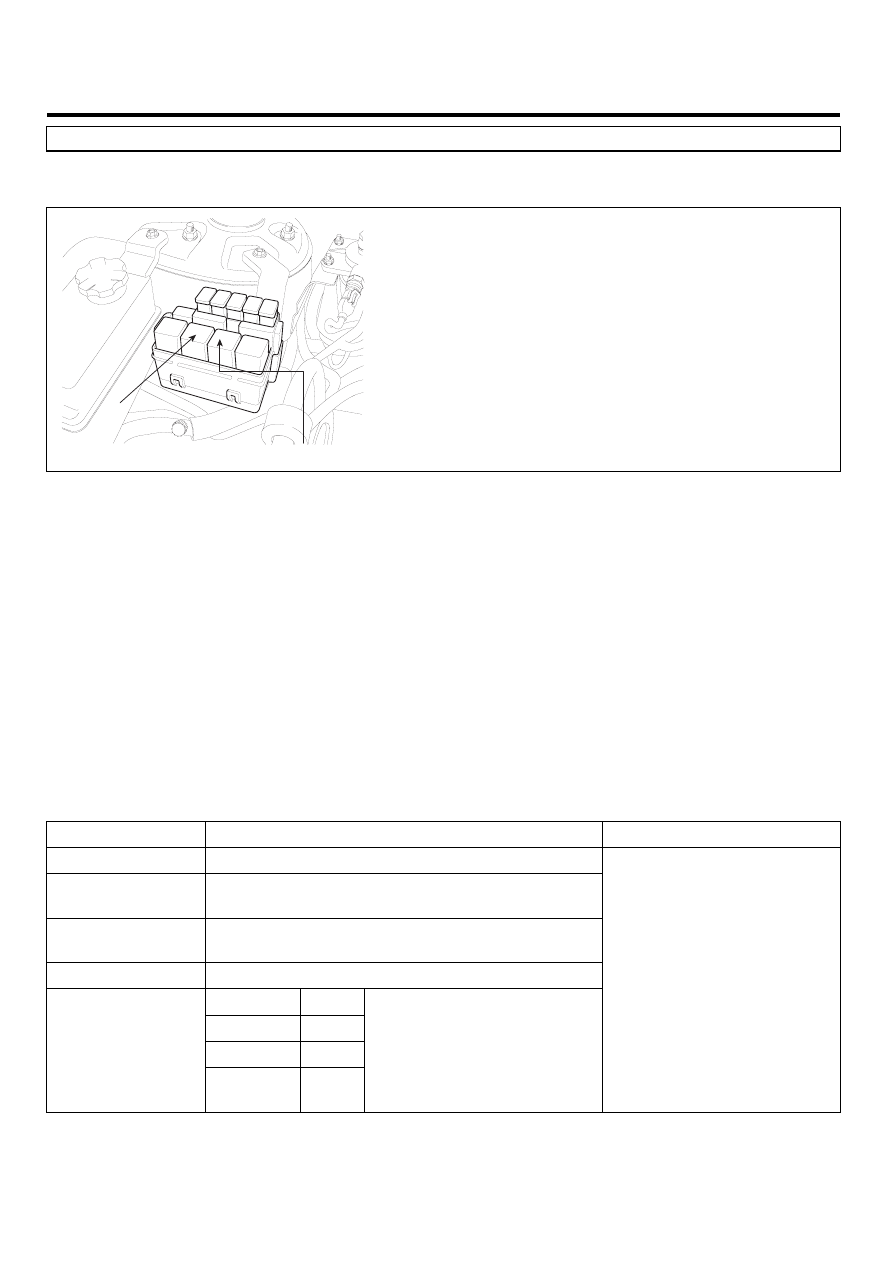

COMPONENT LOCATION

ED0542EA

Glow Relay

Auxiliary Heater Relay

SCMFL6508L

GENERAL DESCRIPTION

ED2AA0E4

Heating combustion chamber, glow plug increases fuel ignitibility and makes fuel in the foggy state easily when engine
is cold. Thus, glow plug makes engine starting easily and decreases exhaust gas produced just after turning engine on
when engine is cold.ECM controls operation and operating duration of glow plug relay which supplies power to glow plug
with ECTS signal, battery voltage and IG KEY ON signal.Through glow lamp in cluster, ECM let drivers know if glow plug
is ON.

DTC DESCRIPTION

E7020BF3

P0670 is set when 1)excessive voltage is detected or 2)no current is detected like open or short to ground in glow relay
control circuit for more than 1 sec. at glow relay ON condition. This code is due to open in glow relay control circuit or
internal open in glow relay component.

DTC DETECTING CONDITION

EF4807F1

Item

Detecting Condition

Possible Cause

DTC Strategy

• Voltage monitoring

Enable Conditions

• IG KEY "ON" (monitoring only performed within

relay operating condition)

Threshold Value

• short to battery
• Short to GND, Wiring open

Diagnostic Time

• 1.0 sec.

Fuel cut

NO

EGR Off

NO

Fuel Limit

NO

Fail Safe

Check

Lamp

NO

• Glow relay control circuit
• Glow relay component

DTC TROUBLESHOOTING PROCEDURES

FL -375

SPECIFICATION

E971562A

※

RELAY OPERATING TIME

- 20

℃

-10

℃

10

℃

50

℃

10V

16sec

10sec

4sec

2.0sec

14.9V

16sec

10sec

4sec

2.0sec

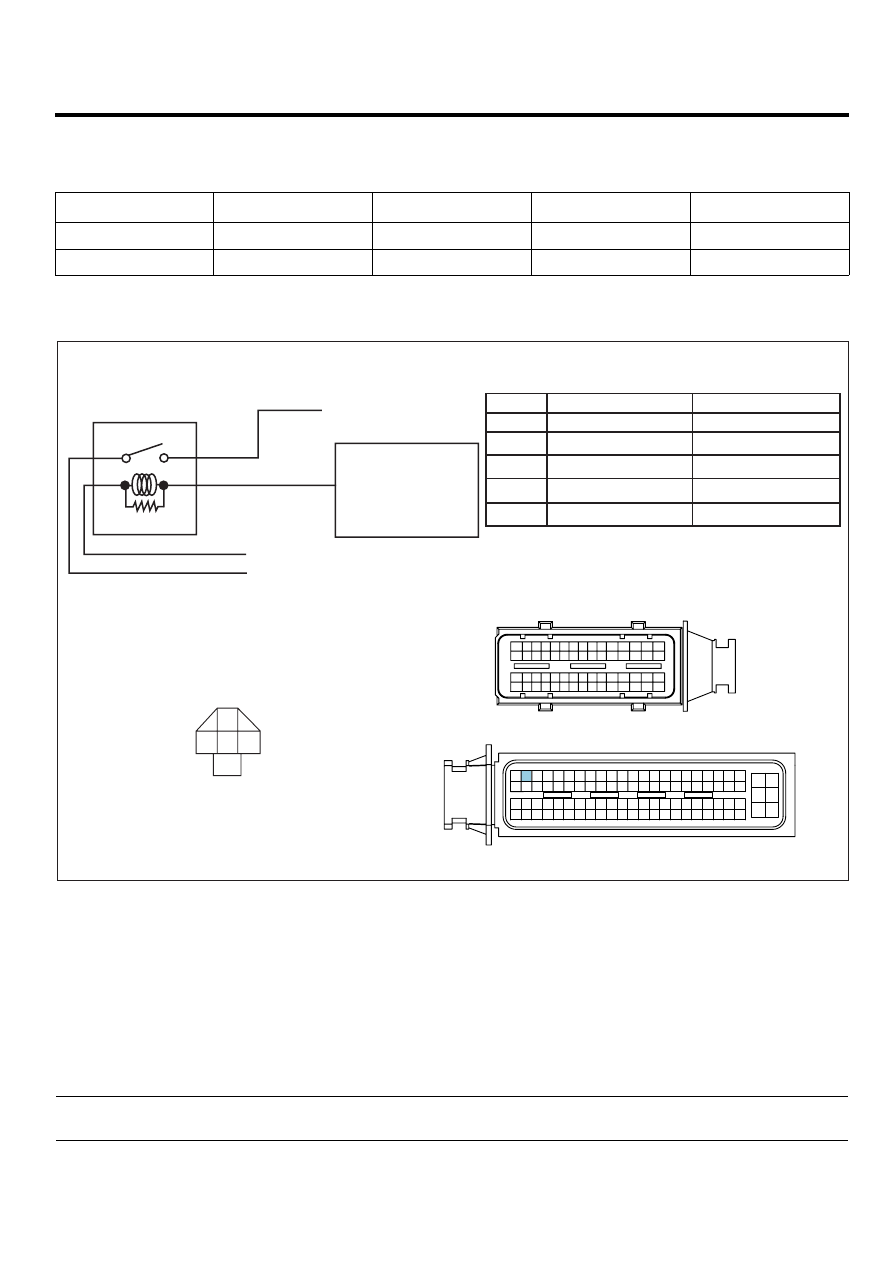

SCHEMATIC DIAGRAM

E832E495

[CIRCUIT DIAGRAM]

[HARNESS CONNECTOR]

[CONNECTOR INFORMATION]

Main relay power ( 15A SENSOR #2 FUSE )

C206 Glow plug

Hot at all times ( 80A GLOW PLUG FUSIBLE LINK )

93 Glow relay control

C218 Glow relay

C230-K ECM

terminal

Connected to

Function

1

2

3

4

5

2

5

1

4

Glow relay control

C230-K terminal 93

Glow relay coil power

15A SENSOR #2 FUSE

-

-

Glow plug power(OUTPUT)

C206 terminal 1

Glow plug power(INPUT)

80A GLOW PLUG FUSIBLE LINK

5

1

2

4

*

C230-K

C230-A

1

2

4

3

6

5

8 7

12

13

16

17

18

23 22

20

21

19

27 26 25 24

28

29

30

14

9

10

11

15

33 32 31

34

37

41

42

40 39 38

35

36

43

44

47 46

49 48

50

53

56

58 57

54

51

52

55

59

60
45

ECM

73

51

29

7

1

2

3

4

5

6

74

52

30

8

75

77

53

35

36

37

34 33 32 31

9

76

54

10

55

11

78

56

12

79

57

13

80

58

14

81

59

15

82

60

38

16

83

61

39

17

84

62

40

18

85

63

41

19

86

64

42

20

87

65

43

21

88

66

22

89

67

45 44

23

90

68

46

24

91

69

47

25

92

70

48

26

93

71

49

27

94

72

50

28

 Glow relay

C218

SCMFL6406L

MONITOR SCANTOOL DATA

EFD64FA9

1.

Connect Scantool to Data Link Connector (DLC).

2.

Warm engine up to normal operating temperature.

3.

Turn "OFF" electrical devices and A/C.

4.

Monitor "GLOW RELAY" parameter on the Scantool.

specification : After operating according to engine coolant temperature and battery voltage, Glow relay turns "OFF".
at IG KEY "ON". (Refer to Specification)

FL -376

FUEL SYSTEM

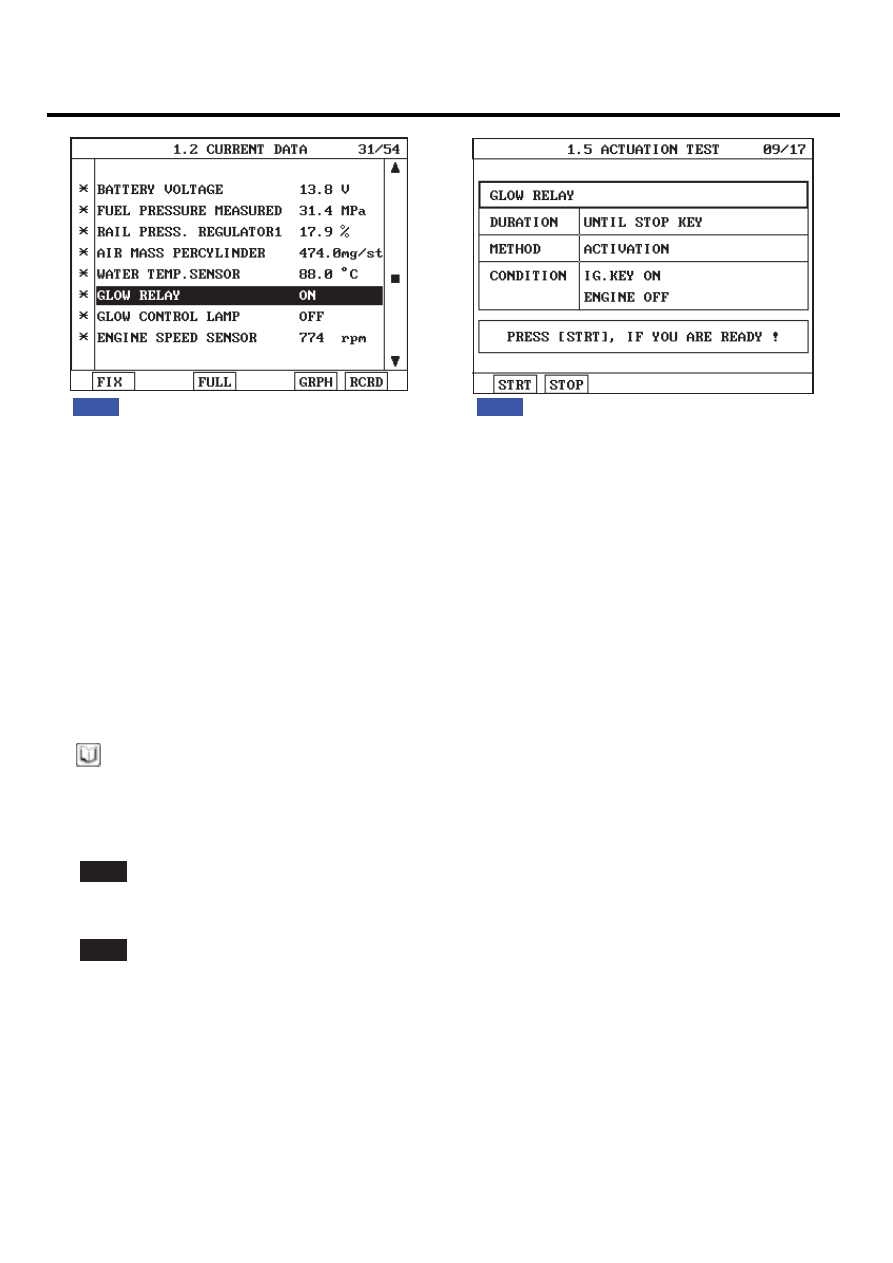

Fig.1

Fig.2

Fig 1) Operating state of Glow relay is shown. However, it is difficult to check operating state because Glow relay turns OFF
          2~3 sec. after operation at normal temp.
Fig.2) Checking glow relay operation and power supply to glow plug using "ACTUATION TEST" on Scantool is convenient.

SCMFL6320L

TERMINAL AND CONNECTOR INSPECTION

ED7D66C4

1.

Electrical systems consist of a lot of harness and connectors, poor connection of terminals can cause various prob-
lems and damge of component.

2.

Perform checking procedure as follows.

1)

Check damage of harness and terminals : Check terminals for contact resistance, corrosion and deformation.

2)

Check connecting condition of ECM and component connector : Check terminal seperation, damage of locking
device and connecting condition between terminal and wiring.

NOTE

Disconnect the pin which requires checking at male connector and insert it to the terminal at female connector for
checking connecting condition. ( after checking, reconnect the pin at correct position. )

3.

Is the problem found?

YES

▶

Repair the trouble causing part and go to "Verification of Vehicle Repair".

NO

▶

Go to "Power Circuit Inspection".

POWER CIRCUIT INSPECTION

E7CB40A7

1.

Check HOT AT ALL TIMES power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

Measure the voltage of glow relay connector terminal 1.

DTC TROUBLESHOOTING PROCEDURES

FL -377

Specification : 11.5V~13.0V

4)

Is the measured voltage within the specification?

YES

▶

Go to "2. Check IG KEY "ON" power circuit voltage" as follows.

NO

▶

Repair FUSIBLE LINK BOX 80A GLOW PLUG FUSIBLE LINK and related circuit and go to "Verification of

Vehicle Repair".

2.

Check IG KEY "ON" power circuit voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

IG KEY "ON".

4)

Measure the voltage of glow relay connector terminal 4.

Specification : 11.5V~13.0V

5)

Is the measured voltage within the specification?

YES

▶

Go to "Control Circuit Inspection".

NO

▶

Repair E/R FUSE

＆

RELAY BOX 15A SENSOR #2 FUSE and related circuit and go to "Verification of Vehicle

Repair".

CONTROL CIRCUIT INSPECTION

ECEF7E5F

1.

Check control circuit monitoring voltage

1)

IG KEY "OFF", ENGINE "OFF".

2)

Disconnect glow relay.

3)

IG KEY "ON".

4)

Measure the voltage of glow relay connector terminal 2.

Specification : 3.2V~3.7V

5)

Is the measured voltage within the specification?

YES

▶

Go to "Component Inspection".

NO
