COOLING SYSTEM

EMA -43

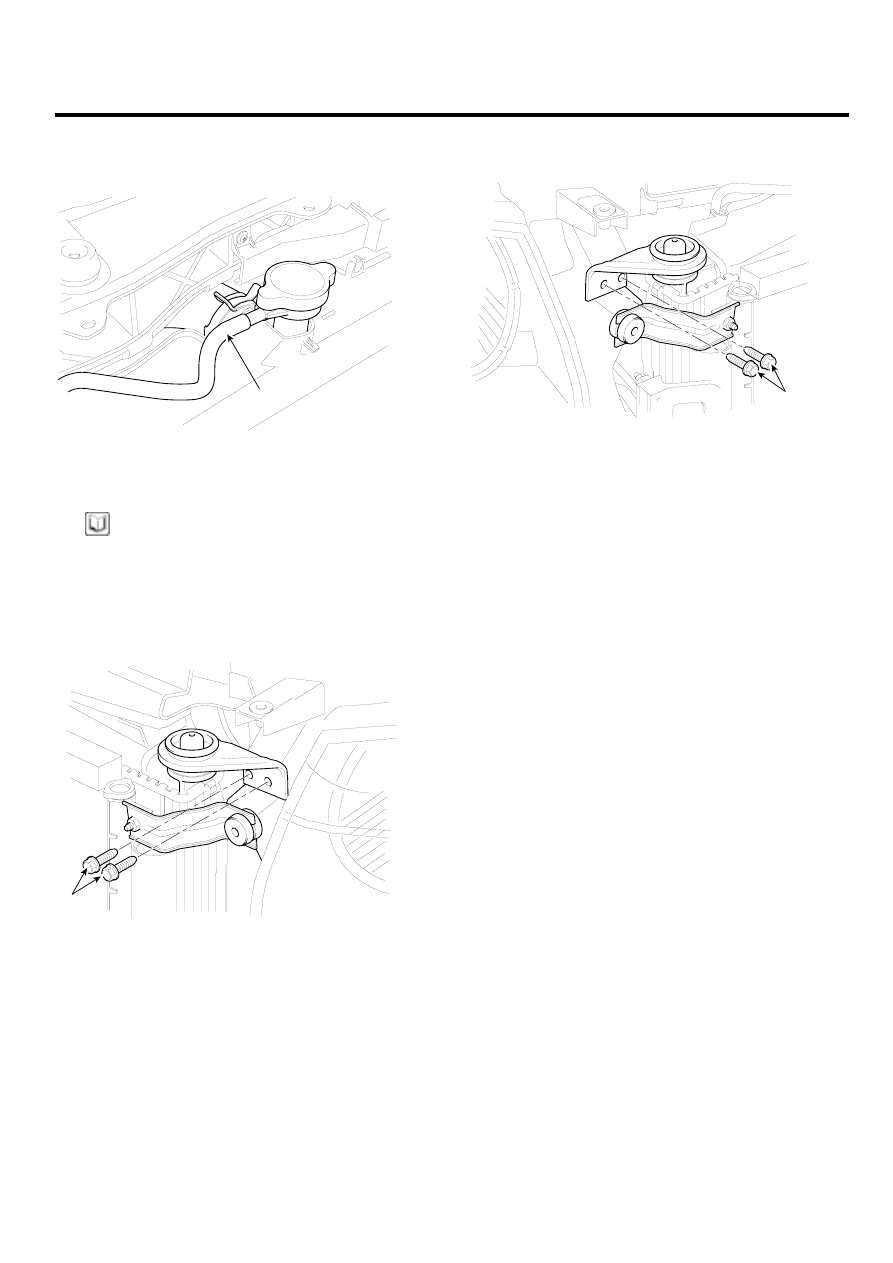

7.

Remove the radiator cap hose.(A)

A

SCMEM6040D

8.

First, remove the cooling fan.(First, separate LH side)

NOTE

Remove the bracket bolt of radiator lower hose.

9.

Remove the radiator bracket bolt of the radiator upper
side(A).

LH

A

SCMEM6041D

RH

A

SCMEM6042D

10. Remove the radiator assembly from the engine.

EMA -44

ENGINE (G6EA - GSL 2.7)

INSPECTION

ECD22755

WATER PUMP

1.

Check each part for cracks, damage or wear, and re-
place the coolant pump assembly if necessary.

2.

Check the bearing for damage, abnormal noise and
sluggish rotation, and replace the coolant pump as-
sembly if necessary.

3.

Check for coolant leakage. If coolant leaks from hole,
the seal is defective. Replace the coolant pump as-
sembly.

NOTE

A small amount of "weeping" from the bleed hole is
normal.

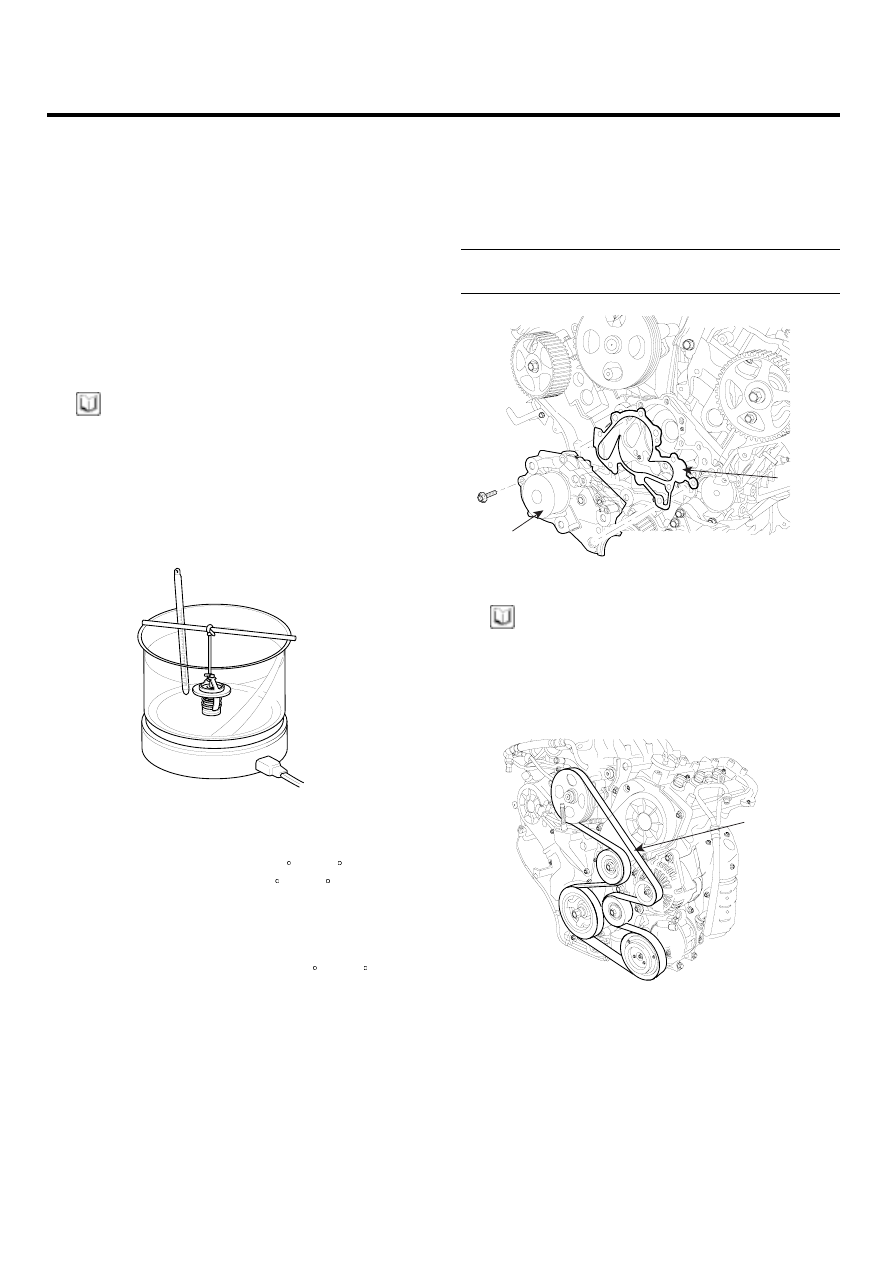

THERMOSTAT

1.

Immerse the thermostat in water and gradually heat
water.

ECKD503B

2.

Check the valve opening temperature.
Valve opening temperature : 82 C (177 F)
Full opening temperature : 95 C (205 F)
If the valve opening temperature is not as specified,
replace the thermostat.

3.

Check the valve lift.
Valve lift : Min. 10mm (0.4in.) at 95 C (205 F)
If the valve lift is not as specified, replace the thermo-
stat.

INSTALLATION

E8886E63

WATER PUMP

1.

Install the water pump(A) and a new gasket(B) with
the bolts.

Tightening torque
14.7 ~ 21.6Nm (1.5 ~ 2.2kgf.m, 10.8 ~ 15.9lb-ft)

B

A

KCBF136A

NOTE

Clean the contacting face before assembling.

2.

Install the timing belt.

3.

Install drive belt(A).

A

KCBF105A

4.

Fill with engine coolant.

5.

Start engine and check for leaks.

6.

Recheck engine coolant level.

COOLING SYSTEM

EMA -45

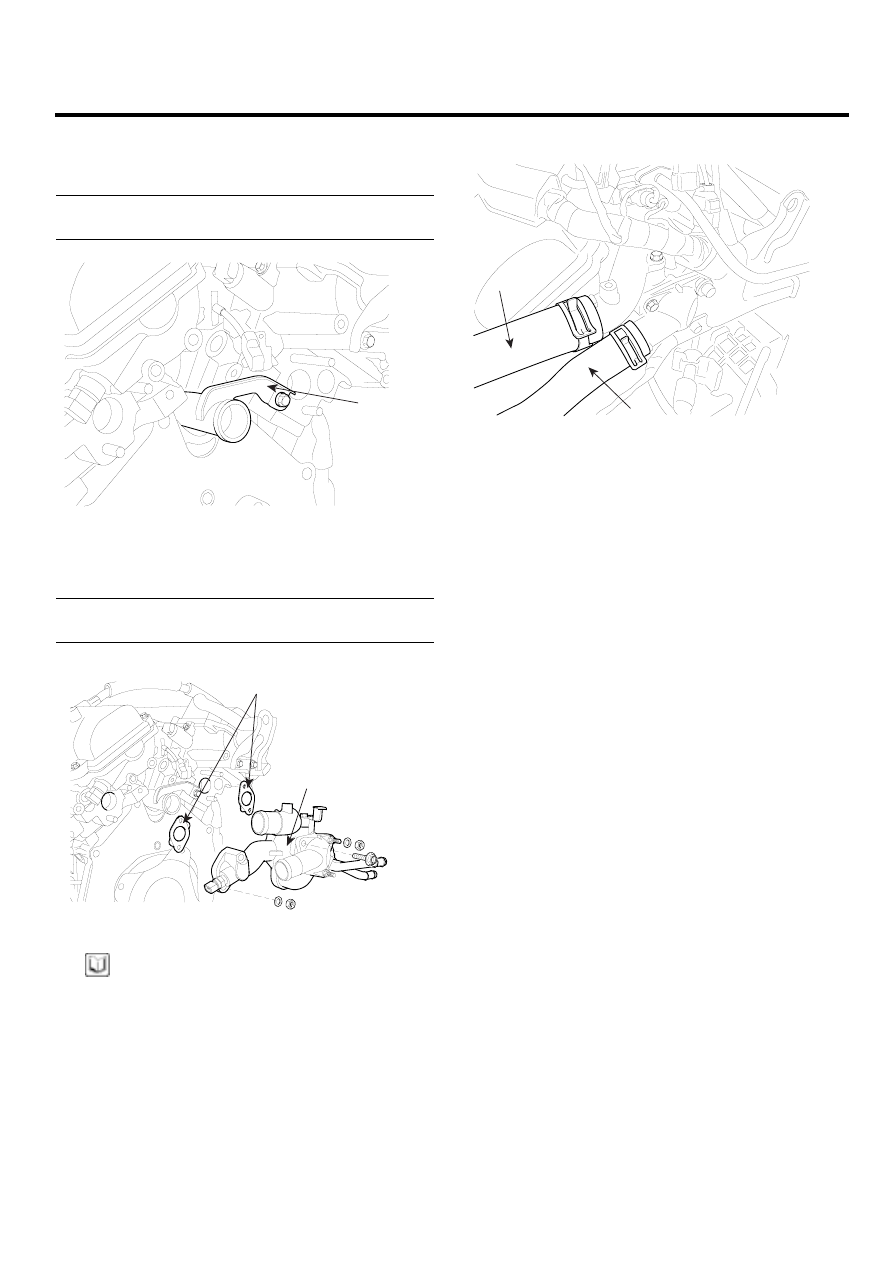

WATER TEMPERATURE CONTROL ASSEMBLY

1.

Install the water pipe(A).

Tightening torque
16.7 ~ 19.6Nm (1.7 ~ 2.0kgf.m, 12.3 ~ 14.5lb-ft)

A

KCBF140A

2.

Install the water temperature control assembly(A) with
a new gasket(B).

Tightening torque
29.4 ~ 41.2Nm(3.0 ~ 4.2kgf.m, 21.7 ~ 30.4lb-ft

B

A

KCBF139A

NOTE

Use new O-rings and wet them with water or coolant
when reassembling.

3.

Install the wiring protector.

4.

Connect the heater hose and ECT hose.

5.

Connect the ECT sensor connector.

6.

Connect the radiator upper and the lower hose(A).

A

B

LDLG008A

7.

Install the air cleaner assembly.

8.

Fill with engine coolant.

9.

Start engine and check for leaks.

10. Recheck engine coolant level.

EMA -46

ENGINE (G6EA - GSL 2.7)

THERMOSTAT

1.

Place thermostat(B) in coolant inlet pitting(A).
Install the thermostat with the jiggle valve upward.

B

A

KCBF141A

2.

Install the coolant inlet pitting(A).

Tightening torque
16.66 ~ 19.60Nm (1.7 ~ 2.0kgf.m, 12.30 ~ 14.47lb-ft)

3.

Fill with engine coolant.

4.

Start engine and check for leaks.

RADIATOR

1.

Install the engine from radiator assembly.

2.

Install the radiator bracket bolt.(A)

LH

A

SCMEM6041D

RH

A

SCMEM6042D

3.

Install the cooling fan.
