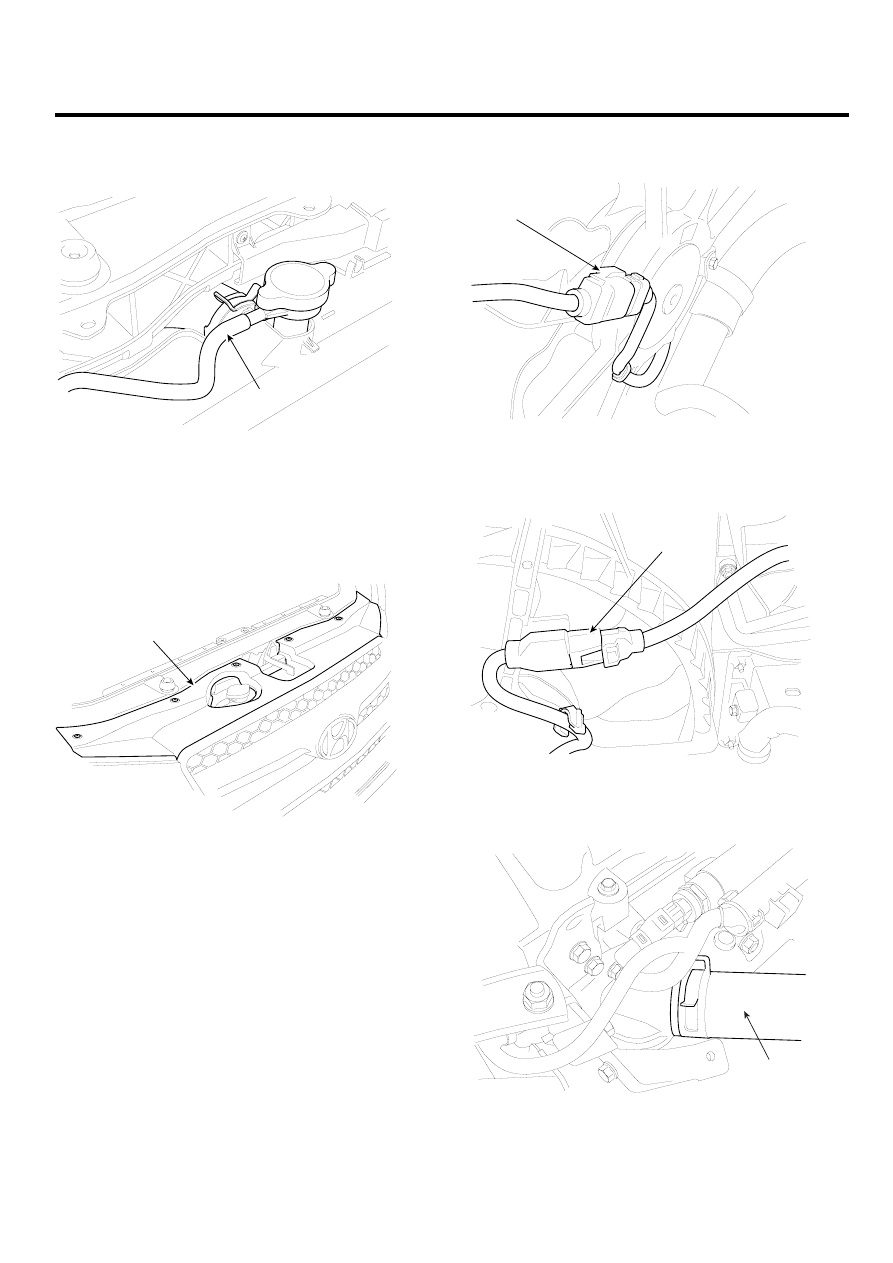

COOLING SYSTEM

EMA -47

4.

Install the radiator cap hose.(A)

A

SCMEM6040D

5.

Install the front bumper and head lamp washer nozzle
cover.(Refer to BD group)

6.

Install the radiator grill upper cover.(A)

A

SCMEM6039D

7.

Connect the radiator fan connector.(A, B)

LH

A

SCMEM6036D

RH

B

SCMEM6037D

8.

Install the upper radiator hose.(A)

A

SCMEM6017D

9.

Install the air duct.

10. Refill with engine coolant.

EMA -48

ENGINE (G6EA - GSL 2.7)

LUBRICATION SYSTEM

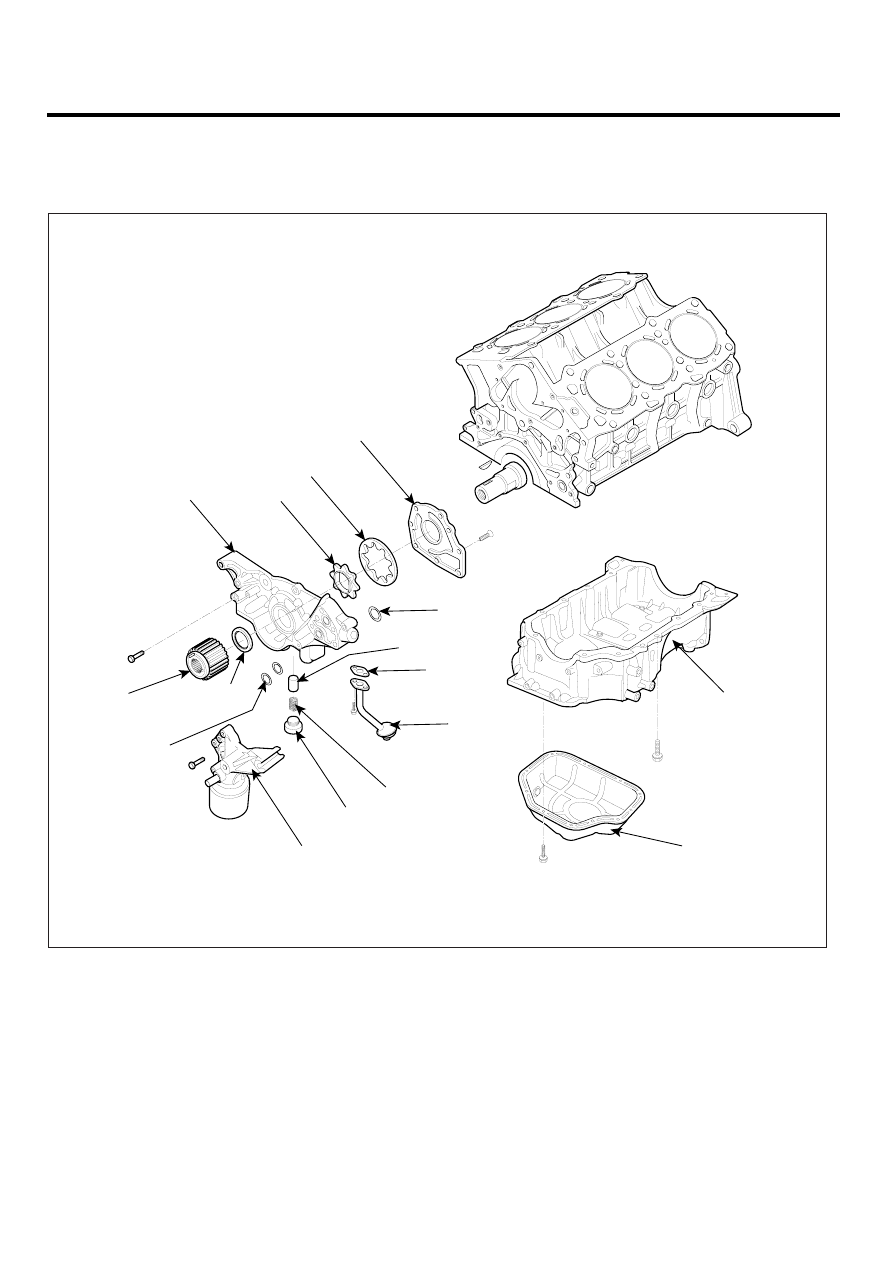

COMPONENTS

ED860823

1.  Oil pump cover
2.  Oil pump outer rotor
3.  Oil pump inner rotor
4.  Oil pump case rotor
5.  Oil seal
6.  Crankshaft sprocket
7.  O-ring
8.  Relief plunger

  9.  Oil screen gasket
10.  Oil screen
11.  Relief spring
12.  Plug
13.  Oil filter bracket
15.  Upper oil pan
16.  Lower oil pan

1

2

3

4

5

6

7

15

7

9

10

11

12

13

8

16

LDLG051A

LUBRICATION SYSTEM

EMA -49

INSPECTION

E56035AA

1.

Check engine oil quality.
Check the oil for deterioration, entry of water, discol-
oring or thinning.
If the quality is visibly poor, replace oil.

2.

Check the engine oil level.
After warning up the engine, make the engine stand
still for five minutes or more. The oil level should be
between the ’L’ and ’F’ marks on the dipstick, then.

If low, check for leakage and add oil up to the "F" mark.

NOTE

Do not fill with engine oil above the "F" mark.

SELECTION OF ENGINE OIL

Recommended API classification : Above SJ or SL
Recommended SAE viscosity grades : 5W-20

Recommended SAE viscosity number

Temperature range
anticipated before
next oil change

5W

10W

- 30

- 20

- 30

EDRF020A

NOTE

For best performance and maximum protection of all
types of operation, select only those lubricants which
:

• Satisfy the requirement of the API classification.
• Have proper SAE grade number for expected am-

bient temperature range.

Lubricants that do not have both an SAE grade num-
ber and API service classification on the container
should not be used.

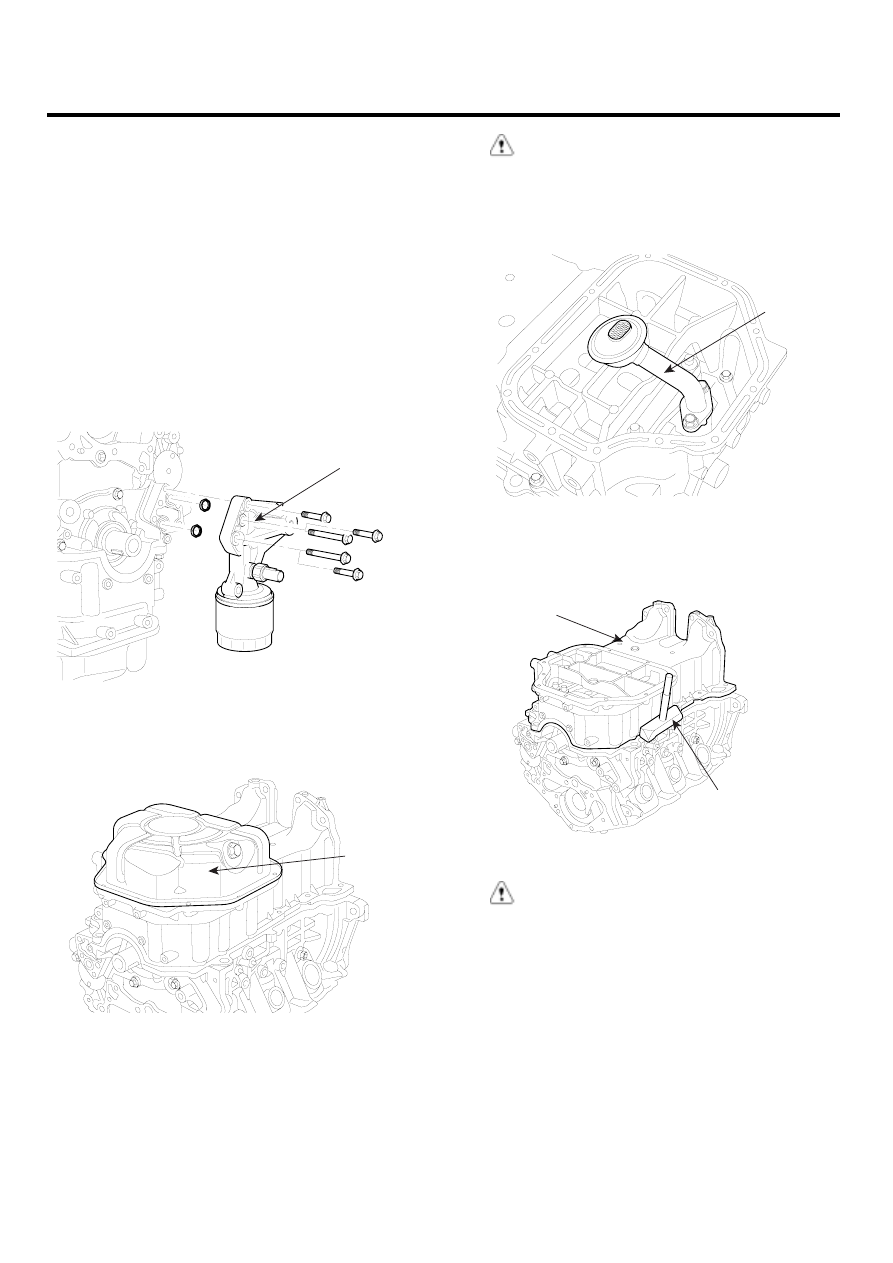

EMA -50

ENGINE (G6EA - GSL 2.7)

REMOVAL

E21D8F6A

OIL PUMP CASE

1.

Drain engine oil.

2.

Remove the front right wheel and tire.

3.

Remove the front right side cover.

4.

Remove the front muffler.

5.

Remove the generator.

6.

Remove the timing belt.

7.

Remove the oil filter bracket(A).

A

KCBF147A

8.

Using SST(09215-3C000), remove the lower oil
pan(A).

A

KCBF123A

CAUTION

Be careful not to damage the contact surfaces of
upper oil pan and lower oil pan.

9.

Remove the oil screen(A).

A

KCBF124A

10. Remove the upper oil pan, using the SST(09215-

3C000)(A).

09215-3C000

A

KCBF125B

CAUTION

Be careful not to damage the contact surfaces of
upper oil pan and lower oil pan.
