COOLING SYSTEM

EMA -39

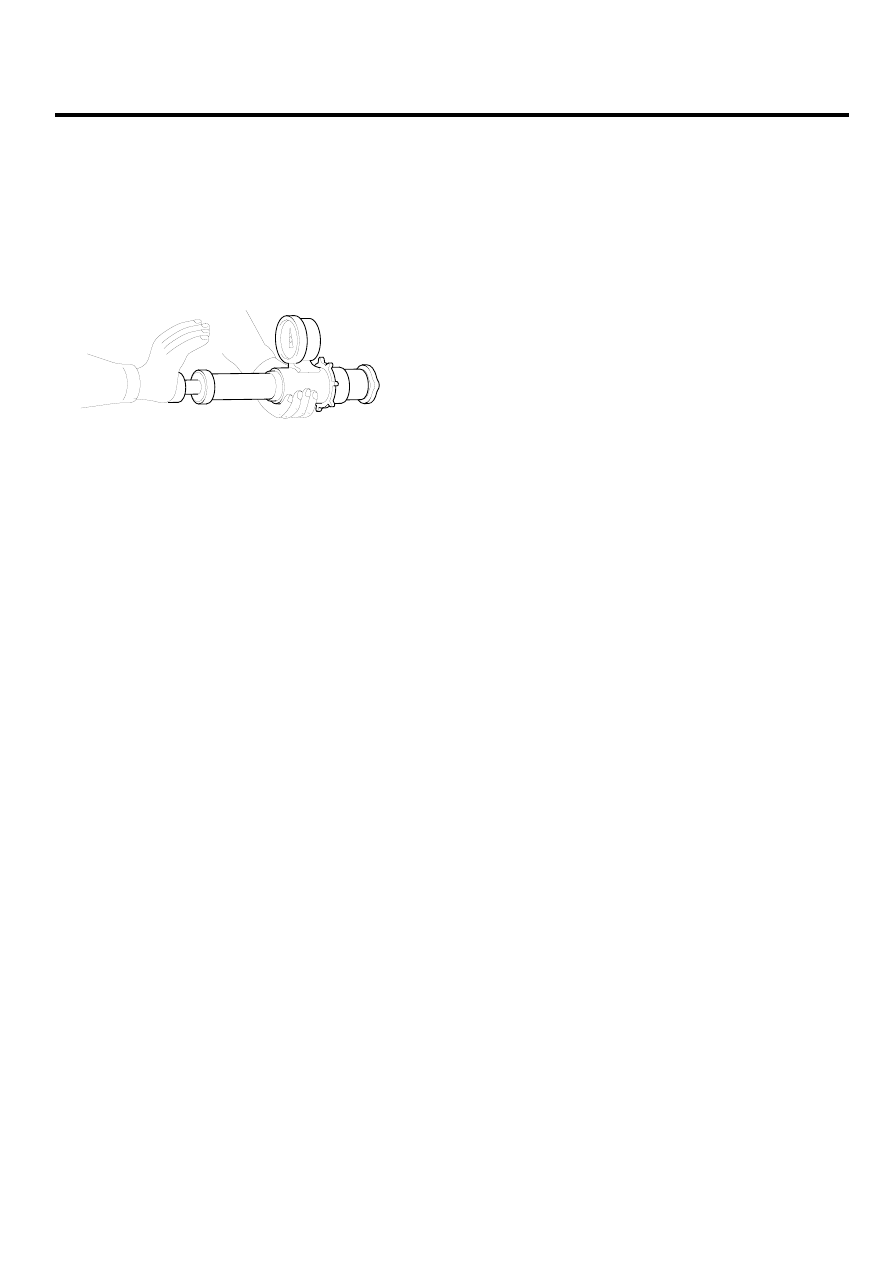

CAP TESTING

1.

Remove the radiator cap, wet its seal with engine
coolant, and install it to a pressure tester.

ECKD501X

2.

Apply a pressure of 93 ~ 123kPa (0.95 ~ 1.25kgf/cm²,
14 ~ 19psi).

3.

Check for a drop in pressure.

4.

If the pressure drops, replace the cap.

EMA -40

ENGINE (G6EA - GSL 2.7)

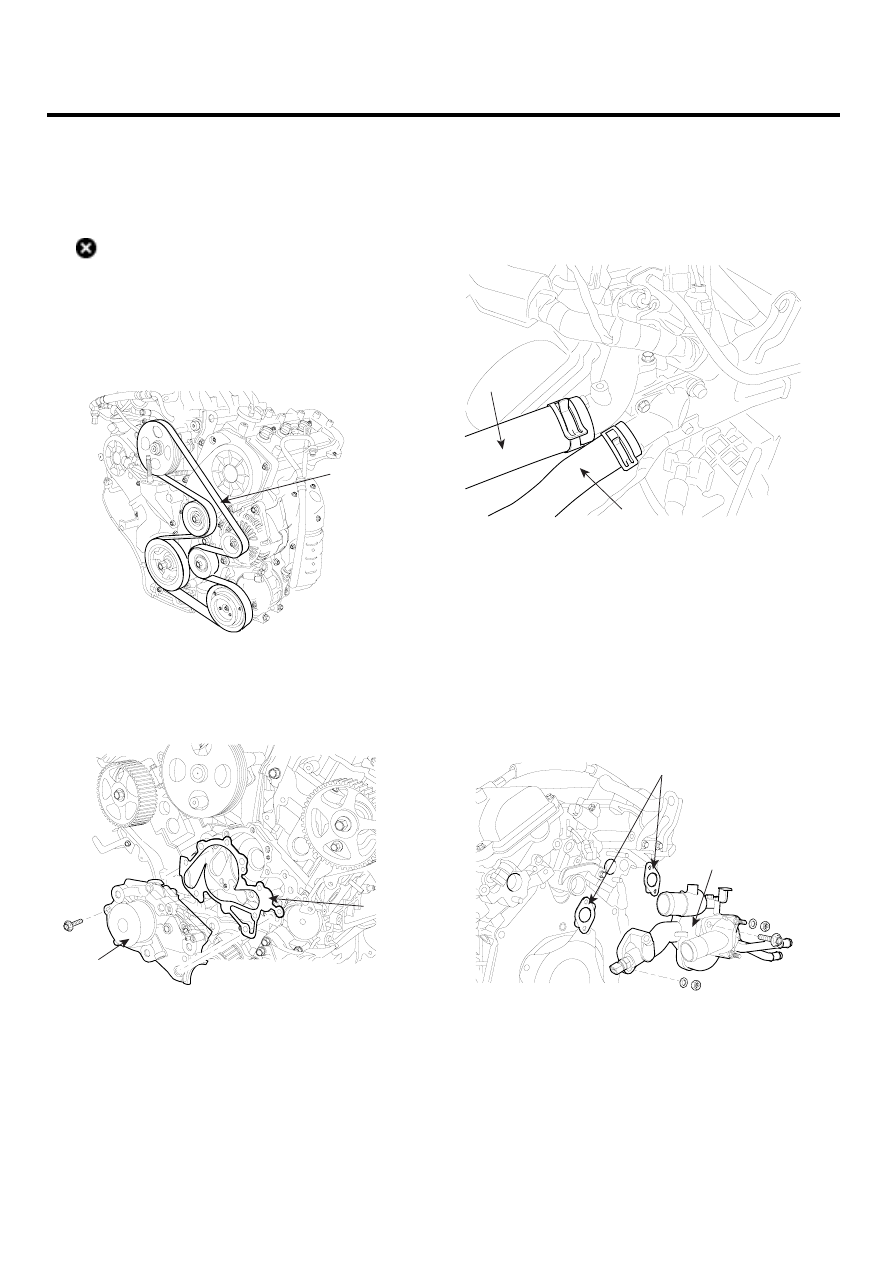

REMOVAL

EEAF37FE

WATER PUMP

1.

Drain the engine coolant.

WARNING

System is under high pressure when the engine is
hot. To avoid danger of releasing scalding engine
coolant, remove the cap only when the engine is
cool.

2.

Remove drive belt(A).

A

KCBF105A

3.

Remove the timing belt.

4.

Remove the water pump(A) and gasket(B).

B

A

KCBF136A

WATER TEMPERATURE CONTROL ASSEMBLY

1.

Drain the engine coolant.

2.

Remove the air cleaner assembly.

3.

Disconnect the radiator upper and lower hose(A, B).

A

B

LDLG008A

4.

Disconnect the ECT(Engine Coolant Temperature)
sensor connector.

5.

Remove the coolant hose related to the heater hoses
and the ECT(Engine Coolant Temperature) system.

6.

Remove wiring protector.

7.

Remove water temperature control assembly(A) and
the gaskets(B).

B

A

KCBF139A

COOLING SYSTEM

EMA -41

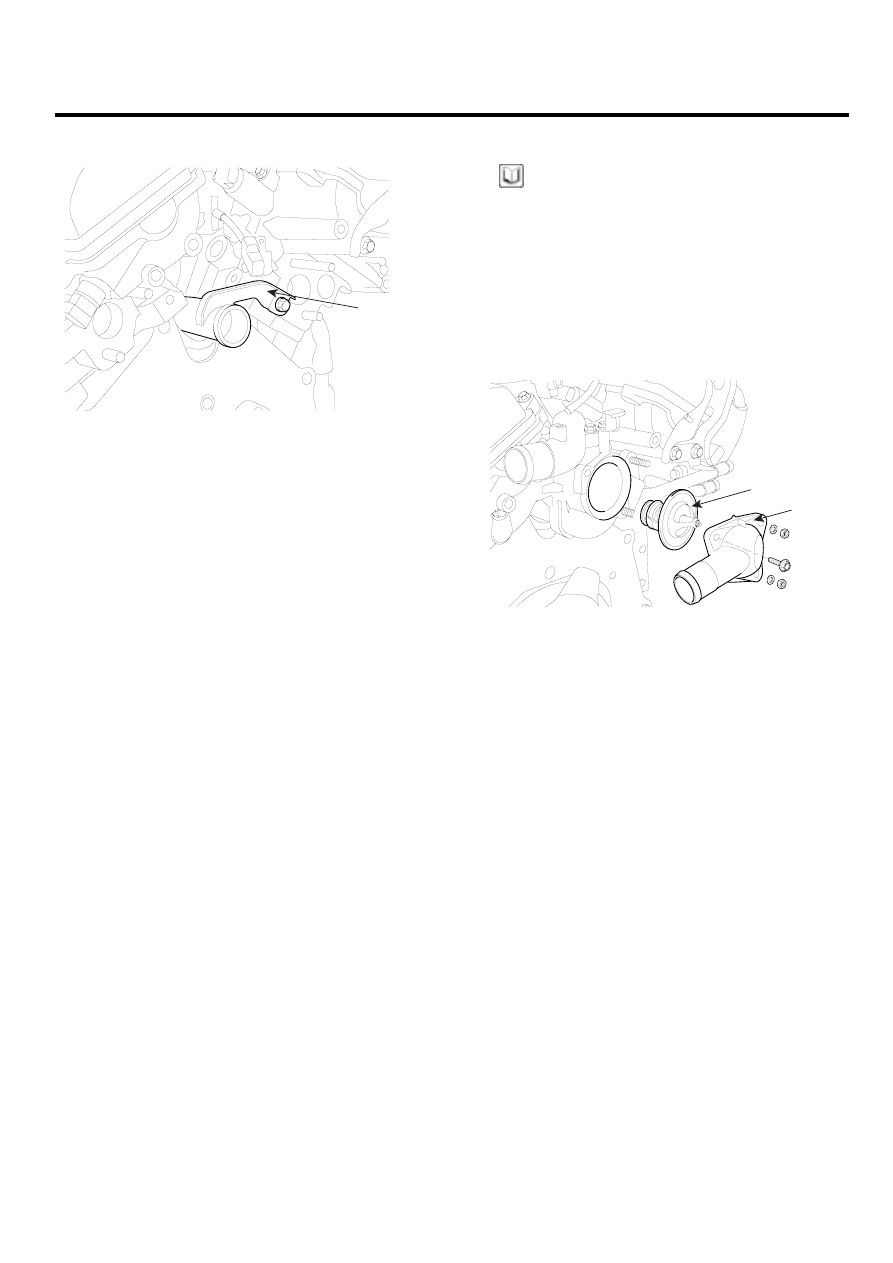

8.

Remove the water pipe(A).

A

KCBF140A

THERMOSTAT

NOTE

Removal of the thermostat would have an adverse
effect, causing a lowering of cooling efficiency. Do
not remove the thermostat, even if the engine tends
to overheat.

1.

Drain engine coolant so its level is below thermostat.

2.

Remove the coolant inlet pitting(A) and the thermo-
stat(B).

B

A

KCBF141A

EMA -42

ENGINE (G6EA - GSL 2.7)

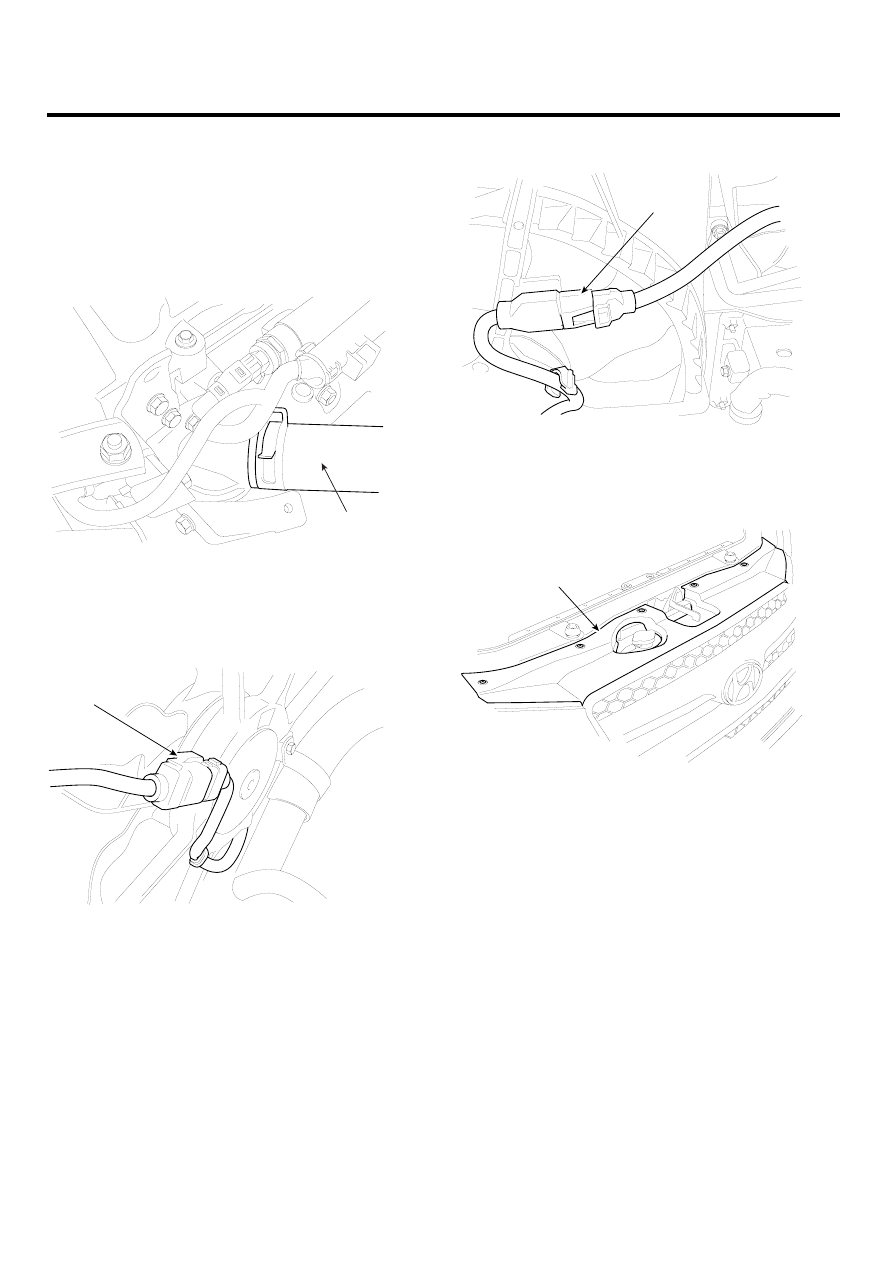

RADIATOR

1.

Drain the engine coolant. Remove the radiator cap to
speed coolant draining.

2.

Remove the air duct.

3.

Remove the upper radiator hose(A) and lower radiator
hose.

A

SCMEM6017D

4.

Disconnect the radiator fan connector.(A, B)

LH

A

SCMEM6036D

RH

B

SCMEM6037D

5.

Remove the radiator grill upper cover.(A)

A

SCMEM6039D

6.

Remove the head lamp washer nozzle cover and front
bumper.(Refer to BD group)
