ENGINE BLOCK

EMA -31

5.

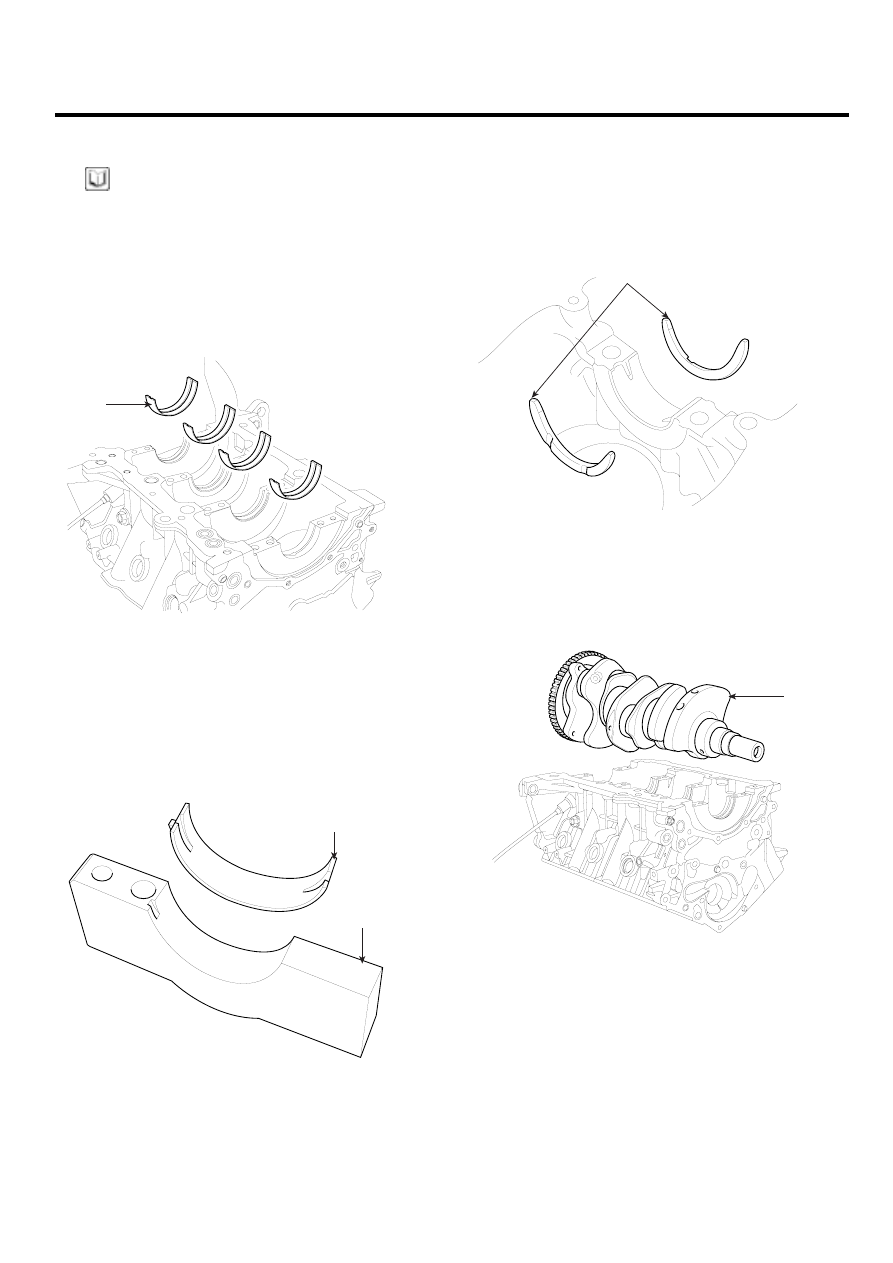

Install main bearings.

NOTE

Upper bearings have the oil grooves of the oil holes;
Lower bearings do not.

1)

Aligning the bearing claw with the claw groove
of the cylinder block, push in the 4 upper bear-
ings(A).

A

EDQF076A

2)

Aligning the bearing claw with the claw groove of
the main bearing cap, push in the 4 lower bear-
ings(B) on the bearing caps(A).

B

A

EDQF079A

6.

Install thrust bearings.
Install the 2 thrust bearings(A) under the No.3 journal
position of the cylinder block with the oil grooves fac-
ing outward.

A

ECKD324A

7.

Place crankshaft(A) on the cylinder block.

A

EDQF074A

8.

Place main bearing caps on cylinder block.

EMA -32

ENGINE (G6EA - GSL 2.7)

9.

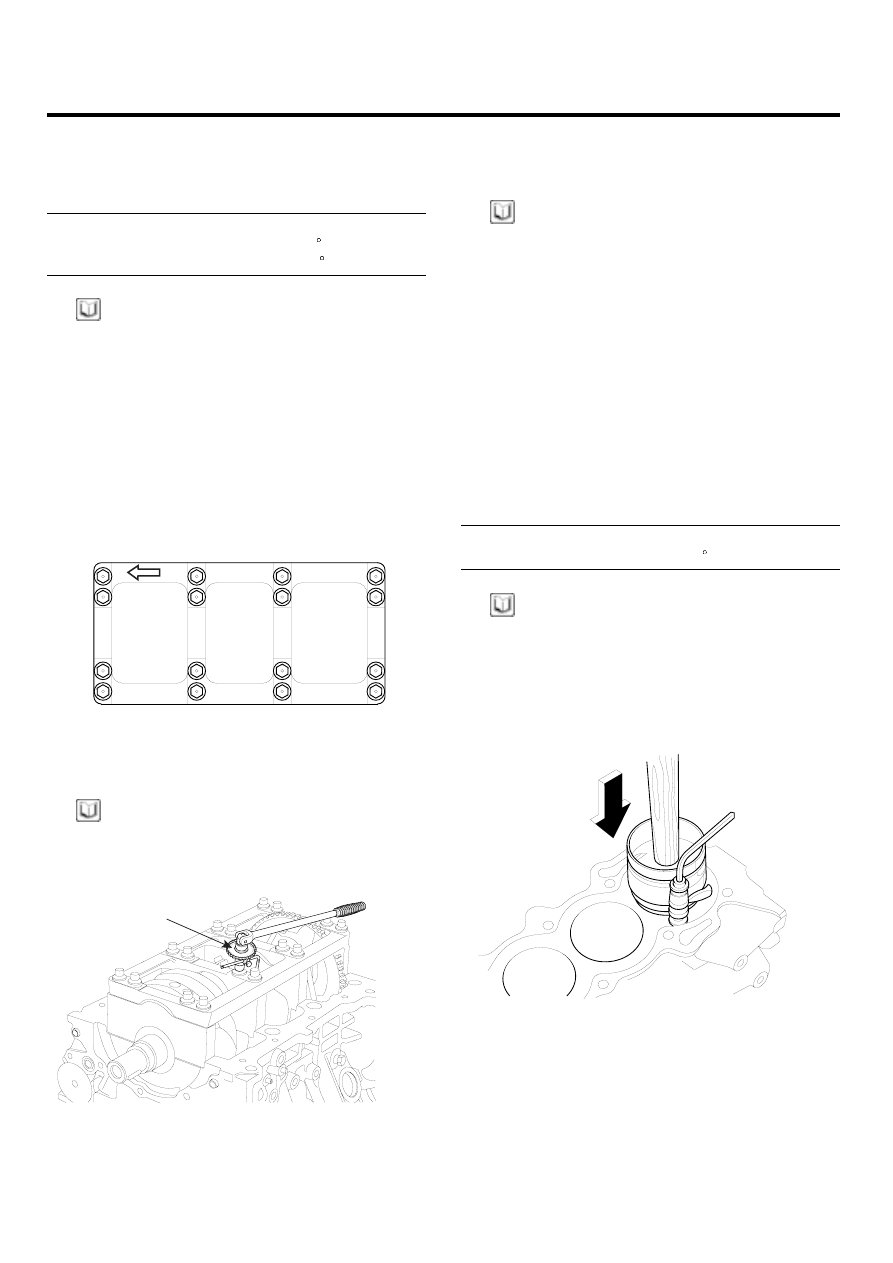

Install main bearing cap bolts.

1)

Install and uniformly tighten the bearing cap
bolts, in two steps, in the sequence shown.

Tightening torque
M8 : 15.7Nm(1.6 kgf.m, 11.6lb-ft) + 90
M10 : 29.4Nm(3.0 kgf.m, 21.7lb-ft)+ 90

NOTE

• Use new main bearing cap bolt with engine oil

applied.

• If any of the bearing cap bolts are broken or de-

formed, replace it.

• Washers have their direction(Up/Down)
• Assemble the bearing cap bridge on which its

arrow mark faces the engine front.

• Before tightening, make the bearing caps be

seated on the block firmly.

16

15

11

10

14

12

13

9

5

1

4

8

7

3

2

6

Engine

Front

LDLG046A

NOTE

Use SST( 09221-4A000 ), install main bearing cap
bolts.

09221-4A000

KCBF127B

2)

Check that the crankshaft turns smoothly.

10. Check crankshaft end play.

11. Install the piston and connecting rod assemblies.

NOTE

• Before installing the pistons, apply a coat of en-

gine oil to the ring grooves and cylinder bores.

• When installing the piston, ensure that the coat

on the cylinder wall is not damaged or scratched.

1)

Install the ring compressor, check that the bear-
ing is securely in place, then position the piston in
the cylinder, and tap it in using the wooden han-
dle of a hammer.

2)

Stop inserting the piston when the ring inserted
in the cylinder and check the alignment of the
journal and the connecting rod.

3)

Apply engine oil to the bolt threads. Install the
rod caps with bearings, and torque the bolts.

Tightening torque
19.6Nm (2.0kgf.m, 14.46lb-ft) + 90

NOTE

• Always use new connecting rod bolts.
• Maintain downward force on the ring compressor

to prevent the rings from expanding before enter-
ing the cylinder bore.

ECKD001F

ENGINE BLOCK

EMA -33

• Use SST(09221-4A000), install connecting rod

bearing cap bolts.

09221-4A000

KCBF127C

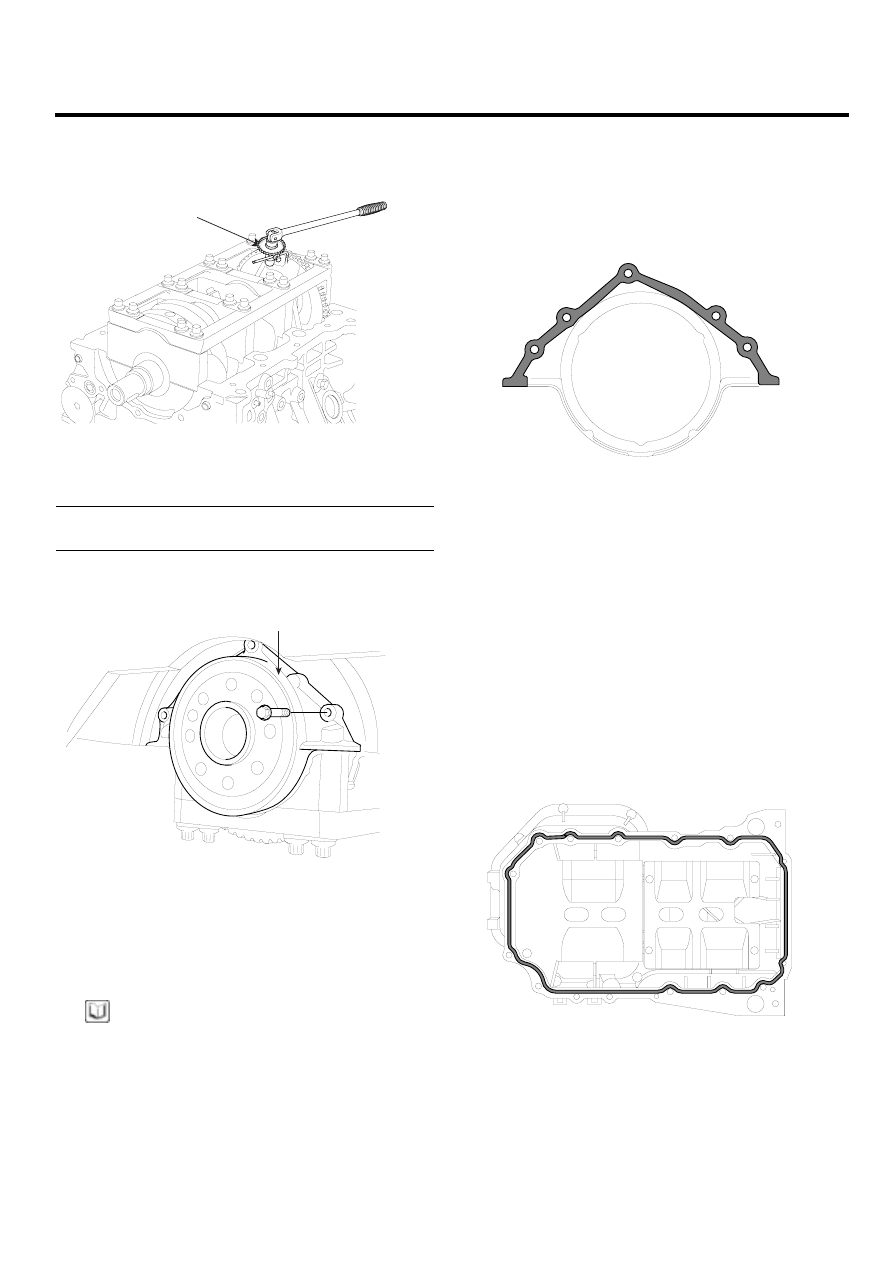

12. Install the rear oil seal case.

Tightening torque
9.80 ~ 11.76Nm (1.0 ~ 1.2kgf.m, 7.23 ~ 8.67lb-ft)

A

EDQF174A

1)

Make clean the sealing face before assembling
two parts.

NOTE

• Remove harmful foreign materials on the sealing

face before applying sealant

• Apply sealant to the inner threads of the bolt

holes.

2)

Assembling rear oil seal case, the liquid sealant
TB1217H should be applied to the rear oil seal
case.
The part must be assembled within 5 minutes
after sealant was applied.

KCBF129A

13. Using SST(09231-33000), install rear oil seal after ap-

plying engine oil on the rip of the oil seal.

14. Install the oil pump case.

15. Install upper oil pan.

1)

Using a gasket scraper, remove all the old pack-
ing material from the gasket surfaces.

2)

Before assembling the oil pan, the liquid sealant
TB1217H should be applied on upper oil pan.
The part must be assembled within 5 minutes
after the sealant was applied.

KCBF130A

EMA -34

ENGINE (G6EA - GSL 2.7)

NOTE

• Clean the sealing face before assembling two

parts.

• Remove harmful foreign materials on the sealing

face before applying sealant.

• When applying sealant gasket, sealant must not

protrude into the inside of oil pan.

• To prevent leakage of oil, apply sealant gasket to

the inner threads of the bolt holes.

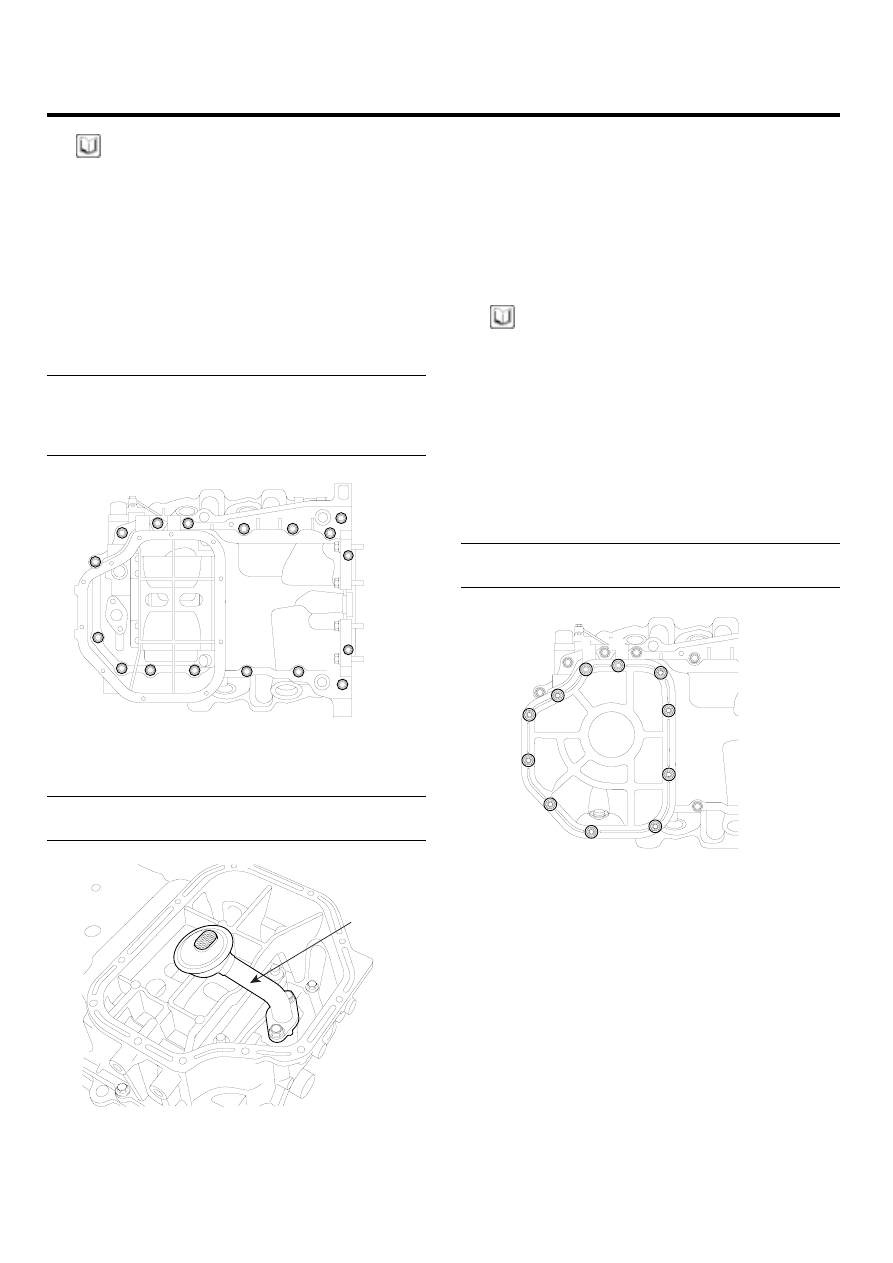

3)

Install upper oil pan.
Uniformly tighten the bolts in several passes.

Tightening torque
Bolts 1~15 : 18.6 ~ 23.5Nm(1.9 ~ 2.4kgf.m,
13.7 ~ 17.4lb-ft)
Bolts 16,17 : 4.9 ~ 6.9Nm(0.5 ~ 0.7kgf.m, 3.6 ~ 5.1lb-ft)

4

1

5

9

13

14

16

17

15

10

6

2

3

7

11

12

8

KCBF131A

16. Install the oil screen(A).

Tightening torque
14.7 ~ 21.6Nm (1.5 ~ 2.2kgf.m, 10.8 ~ 15.9lb-ft)

A

KCBF124A

17. Install the lower oil pan.

1)

Using a gasket scraper, remove all the old pack-
ing material from the gasket surfaces.

2)

Before assembling the oil pan, the liquid sealant
TB1217H should be applied on lower oil pan.
The part must be assembled within 5 minutes
after the sealant was applied.

NOTE

• Clean the sealing face before assembling two

parts.

• Remove harmful foreign materials on the sealing

face before applying sealant.

• When applying sealant gasket, sealant must not

protrude into the inside of oil pan.

• To prevent leakage of oil, apply sealant gasket to

the inner threads of the bolt holes.

3)

Install lower oil pan.
Uniformly tighten the bolts in several passes.

Tightening torque
9.8 ~ 11.8Nm (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

6

2

3

7

11

8

4

1

5

10

9

KCBF133A
