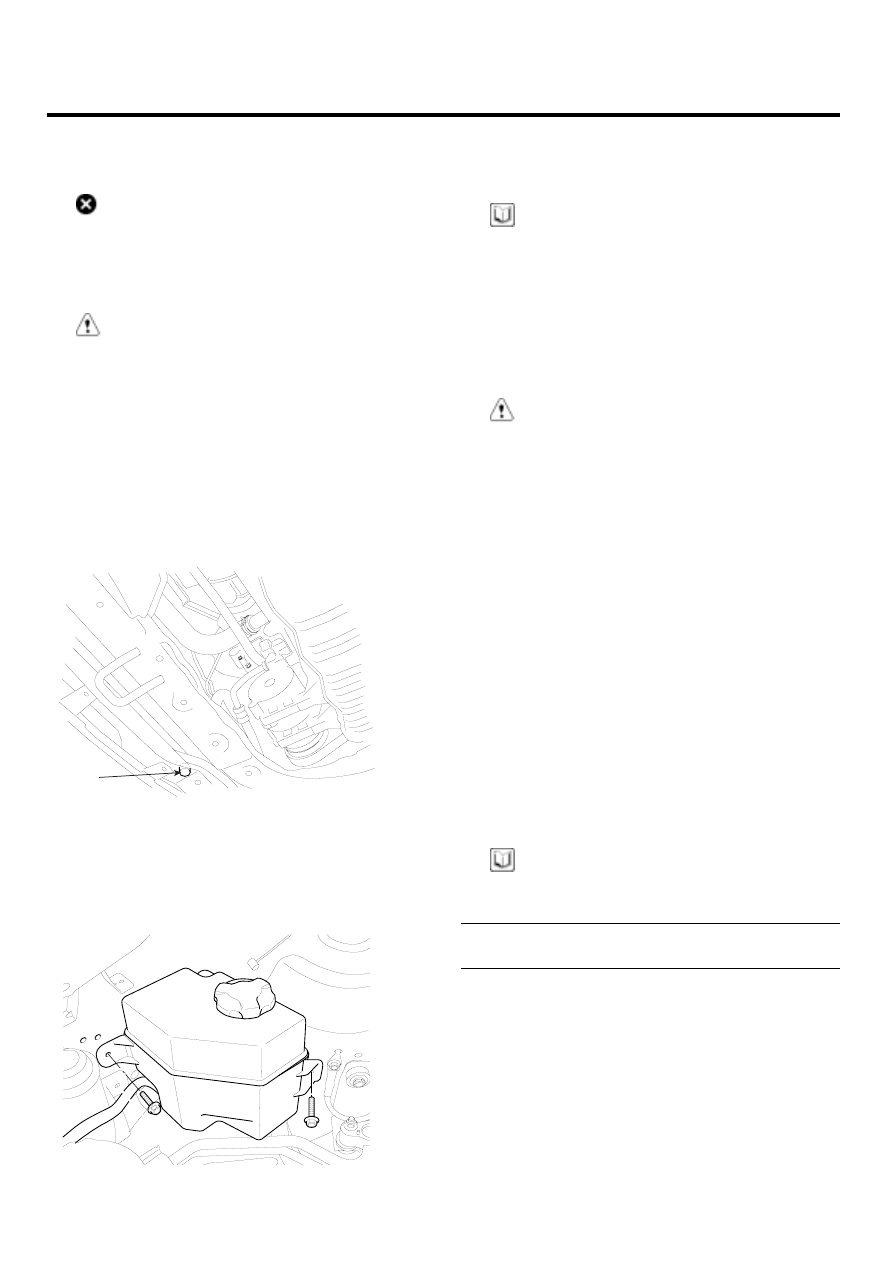

EM -66

ENGINE (D4EB - DIESEL 2.2)

ENGINE COOLANT REFILLING AND

BLEEDING

E8429B6D

WARNING

Never remove the radiator cap when the engine is
hot.
Serious scalding could be caused by hot fluid un-
der high pressure escaping from the radiator.

CAUTION

When pouring engine coolant, be sure to shut the
relay box lid and not to let coolant spill on the
electrical parts of the paint. If any coolant spills,
rinse it off immediately.

1.

Slide the heater temperature control lever to maxi-
mum heat. Make sure the engine and radiator are
cool to the touch.

2.

Remove the radiator cap.

3.

Loosen the drain plug(A), and drain the coolant.

A

SCMM16013L

4.

Tighten the radiator drain plug(A) securely.

5.

Remove the coolant reservoir tank. Drain the coolant
and reinstall the coolant reservoir tank. Fill the coolant
reservoir tank to the MAX mark with the coolant.

ACJF037A

6.

Fill the coolant into the radiator to the base of filler
neck. Gently squeeze the upper/lower hoses of radi-
ator so as to bleed air easily.

NOTE

• Use only genuine antifreeze/coolant.
• For best corrosion protection, the coolant con-

centration must be maintained year-round at 50%
minimum. Coolant concentrations less than 50%
may not provide sufficient protection against cor-
rosion of freezing.

• Coolant concentrations greater then 60% will im-

pair cooling efficiency and are not recommended.

CAUTION

• Do

not

mix

different

brands

of

an-

tifreeze/coolants.

• Do not use additional rust inhibitors or an-

tirust products; they may not be compatible
with the coolant.

7.

Start the engine and allow coolant to circulates.
When the cooling fan operates and coolant circulates,
refill coolant through the radiator filler neck.

8.

Repeat 7 until the cooling fan 3~5 times and bleed air
sufficiently out of the cooling system.

9.

Install the radiator cap and fill the reservoir tank to the
"MAX" line with coolant.

10. Run the vehicle under idle until the cooling fan oper-

ates 2~3 times.

11. Stop the engine and allow coolant to cool.

12. Repeat steps 6 to 11 until the coolant level stays con-

stant and all air is bleed out of the cooling system.

NOTE

Recheck the coolant level in the reservoir tank for 2~3
days after replacing coolant.

Coolant capacity :
8.4 liters(8.88 US qt, 7.39 lmp qt)

COOLING SYSTEM

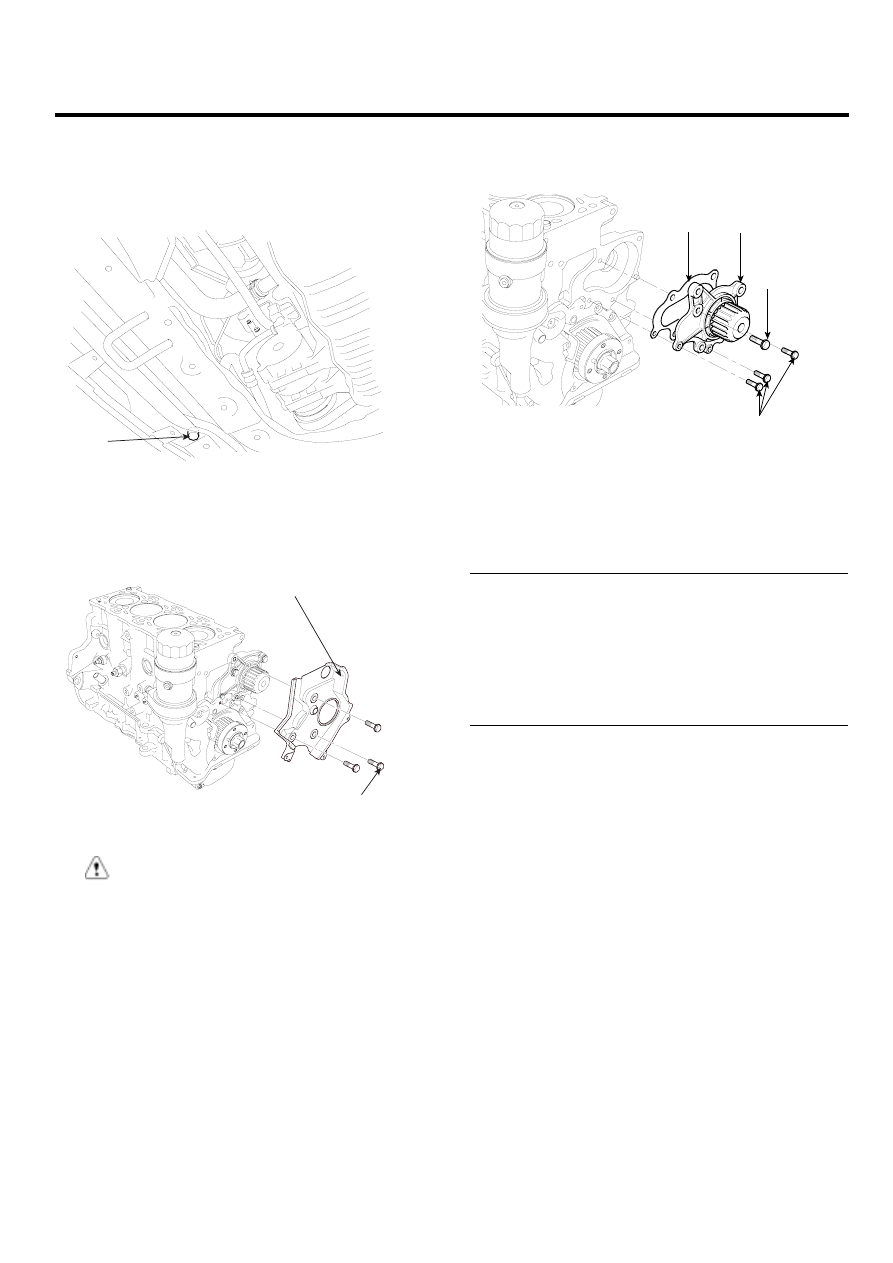

EM -67

REPLACEMENT

E24A9ED2

WATER PUMP

1.

Drain the engine coolant after removing drain plug(A).

A

SCMM16013L

2.

Remove the drive belt and the timing belt.

3.

Remove the timing belt rear cover(A).

A

B

SCMEM6123D

CAUTION

Damage of the water pump or coolant-leakage can
be occurred when the longer bolt than the speci-
fication(18mm) is used.

4.

Remove the water pump(A) with the gasket(B) by re-
moving four bolts. (One bolt A and three bolt B)

B

A

Bolt A

Bolt B

LCIF027A

5.

Inspect, repair and clean the mating surface on the
engine block.

6.

Install the water pump, with a new gasket in the re-
verse order of removal.

Tightening torque
For timing belt rear cover
7.8 ~ 11.8N.m (0.8 ~ 1.2kgf.m, 5.8 ~ 8.7lb-ft)
For water pump
Bolt A :
47.1 ~ 51.0N.m (4.8 ~ 5.2kgf.m, 34.7 ~ 37.6lb-ft)
Bolt B :
9.8 ~ 11.8N.m (1.0 ~ 1.2kgf.m, 7.2 ~ 8.7lb-ft)

7.

Clean the spilled engine coolant.

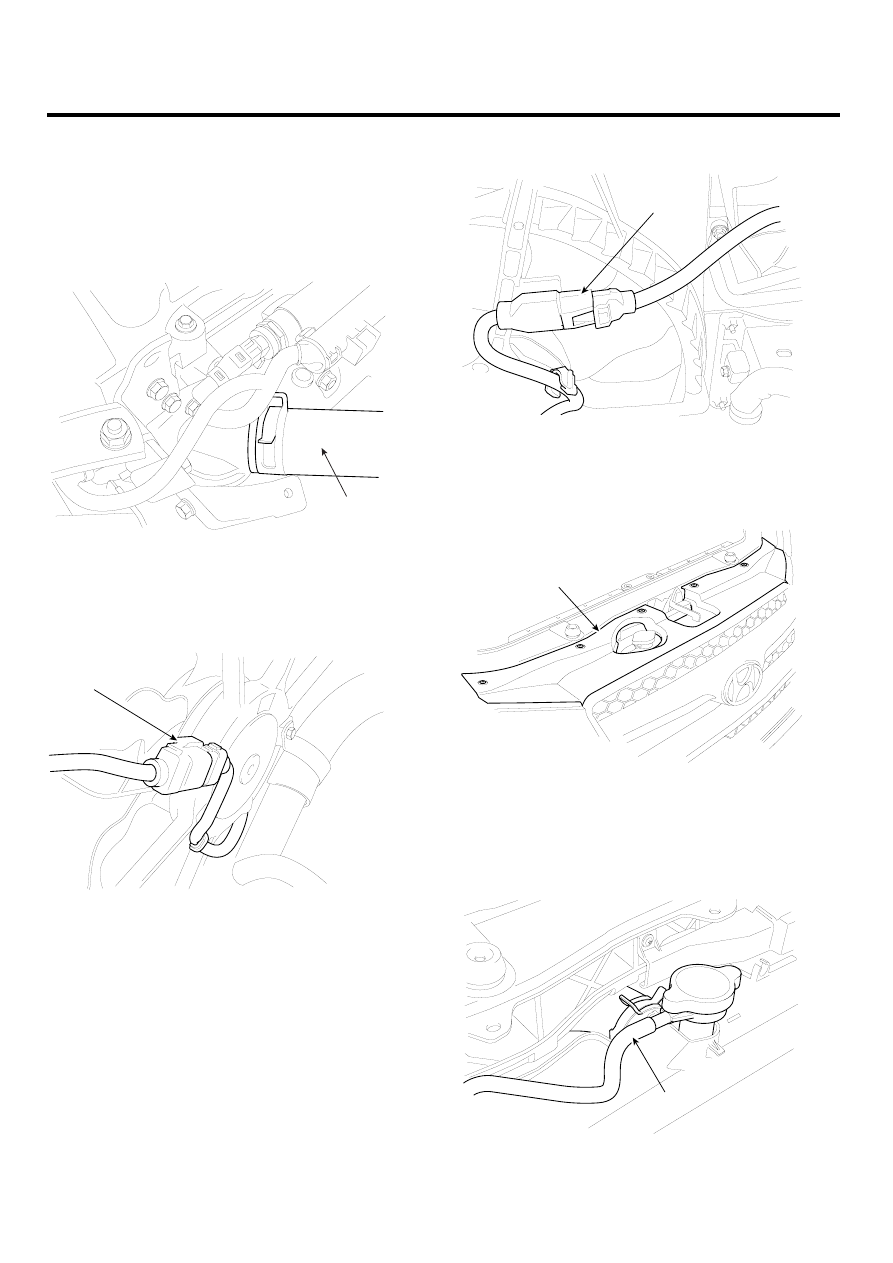

EM -68

ENGINE (D4EB - DIESEL 2.2)

RADIATOR

1.

Remove the under cover.

2.

Drain the engine coolant after removing drain plug.
Remove the radiator cap to speed draining.

3.

Remove the radiator upper hose(A).

A

SCMEM6017D

4.

Remove the cooling fan motor connector(A, B).

LEFT

A

SCMEM6036D

RIGHT

B

SCMEM6037D

5.

Remove the radiator grill upper cover(A).

A

SCMEM6039D

6.

Remove the front bumper after removing the front
lamp cleaning nozzle cover.(Refer to ’BD’ group)

7.

Remove the radiator cap hose(A).

A

SCMEM6040D

COOLING SYSTEM

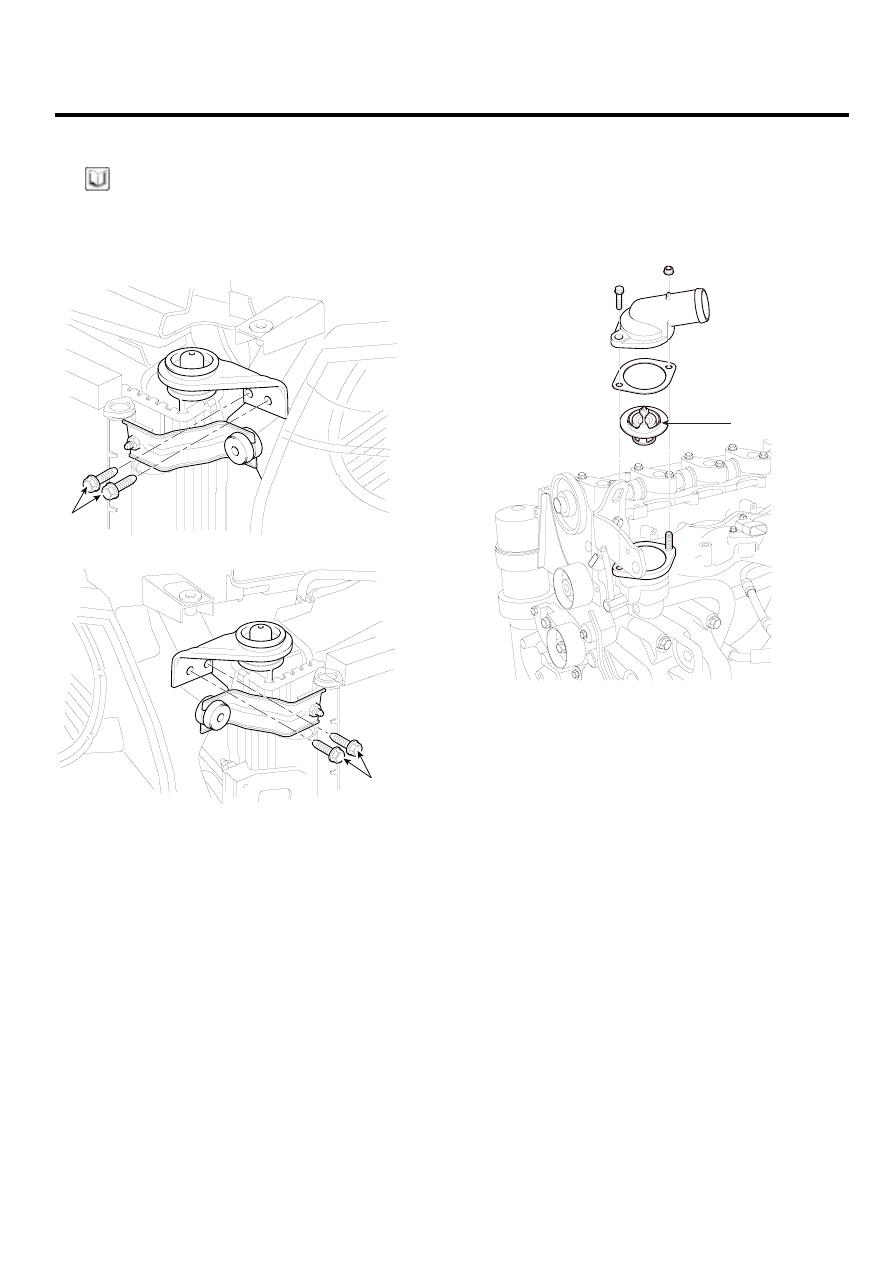

EM -69

8.

Remove the left side cooling fan assembly first.

NOTE

Remove the radiator lower hose bracket mounting
bolt.

9.

Remove the radiator bracket bolts(A).

A

SCMEM6041D

A

SCMEM6042D

10. Remove the radiator from engine room.

THERMOSTAT

1.

Drain the engine coolant.

2.

Remove the coolant inlet fitting.

3.

Remove the thermostat(A).

A

SCMM16020L
