EM -58

ENGINE (D4EB - DIESEL 2.2)

CRANKSHAFT AND BALANCER

1.

Install the oil jets, tightening the hexagon socket head
bolts with the torque 10 ~ 13Nm (0.1 ~ 1.3kgf.m, 7.2
~ 9.4lb-ft)

2.

Apply a coat of engine oil to the main bearings.

3.

Install the bearing halves in the engine block.

4.

Hold the crankshaft so rod journal No. 2 and rod jour-
nal No. 3 are straight up.

5.

Lower the crankshaft into the block.

6.

Install the bearing halves in the bed plate after apply-
ing a coat of engine oil.

7.

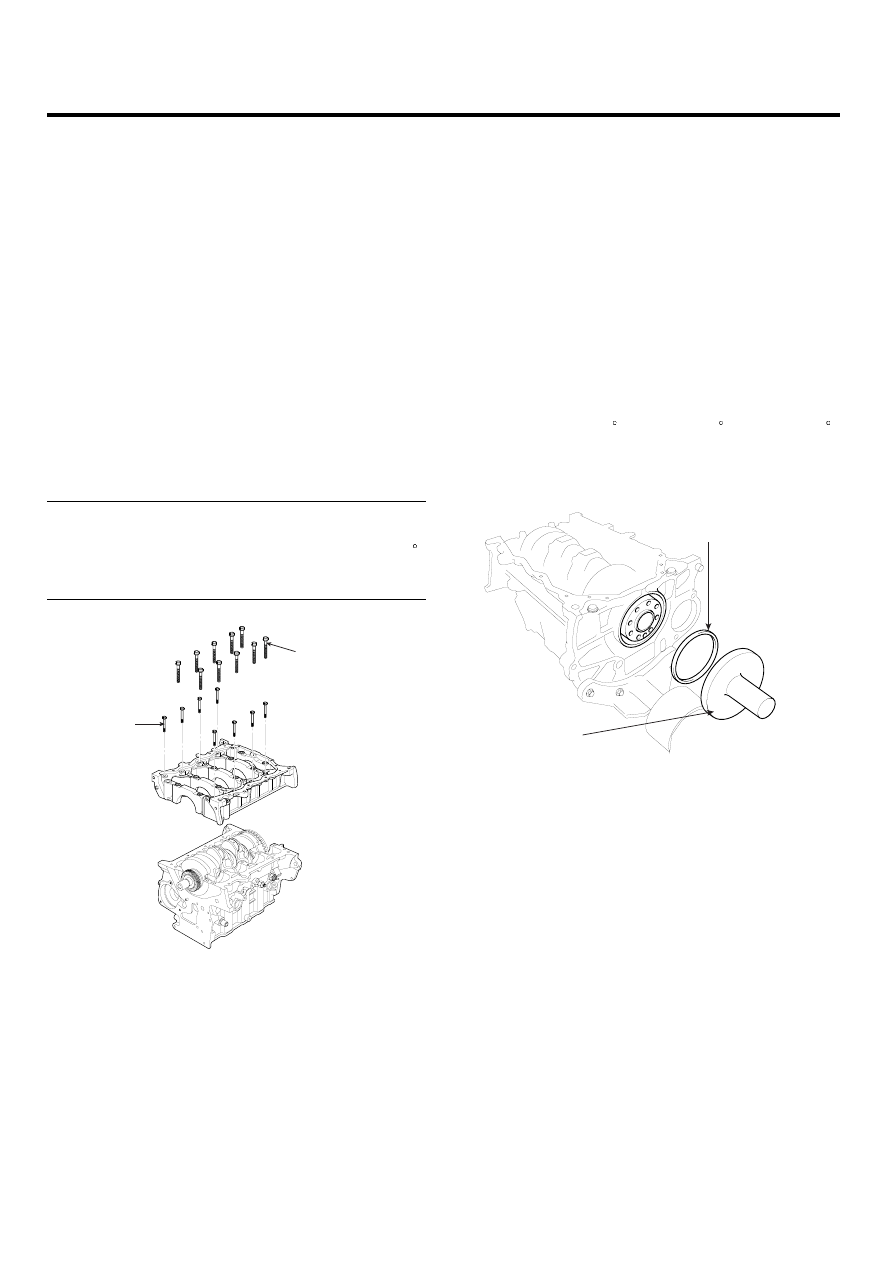

Install the bed plate(C) to the engine block. After ap-
plying the sealant (LOCTITE 5205, DREIBOND 5105
or HYLOMAR 3000).

Tightening torque
15mm(B)
28 ~ 32N.m + (2.8 ~ 3.2kgf.m, 20.65 ~23.60lb-ft) + 120
12mm(A)
33.7 ~ 37.7N.m (3.3 ~ 3.7kgf.m, 24.9 ~27.8lb-ft)

B

A

ACIE117A

8.

Rotate the crankshaft clockwise to be seated properly.

9.

Check the main bearing clearance with plastigauge.

10. Install the piston and connecting rod assemblies.

a.

Apply coat of engine oil to the connecting rod
bearings.

b.

Install the bearing halves in the connecting rods.

c.

Insert the assemblies into the cylinder bores.

d.

Install the connecting rod caps and bolts finger
tight

e.

Rotate the crankshaft clockwise, seat the jour-
nals into connecting rod No.2 and connecting rod
No.3. Install the connecting rod caps and bolts
finger tight. Install caps so the bearing recess is
on the same side as the recess in the rod.

f.

Check the connecting rod bearing clearance with
plastigage.

g.

Apply engine oil to the bolt threads, then install
the rod caps within bearings and torque the bolts
to 25N.m + 90 (250kgf.m + 90 , 18.44lb-ft + 90 ).

11. Using the SST(09231-27000), install the crankshaft

oil seal(A) squarely.

A

09231-27000

ACIE147A

12. Clean and dry the mating surfaces.

Apply a light coat of oil to the crankshaft and to the lip
of the seal.

ENGINE BLOCK

EM -59

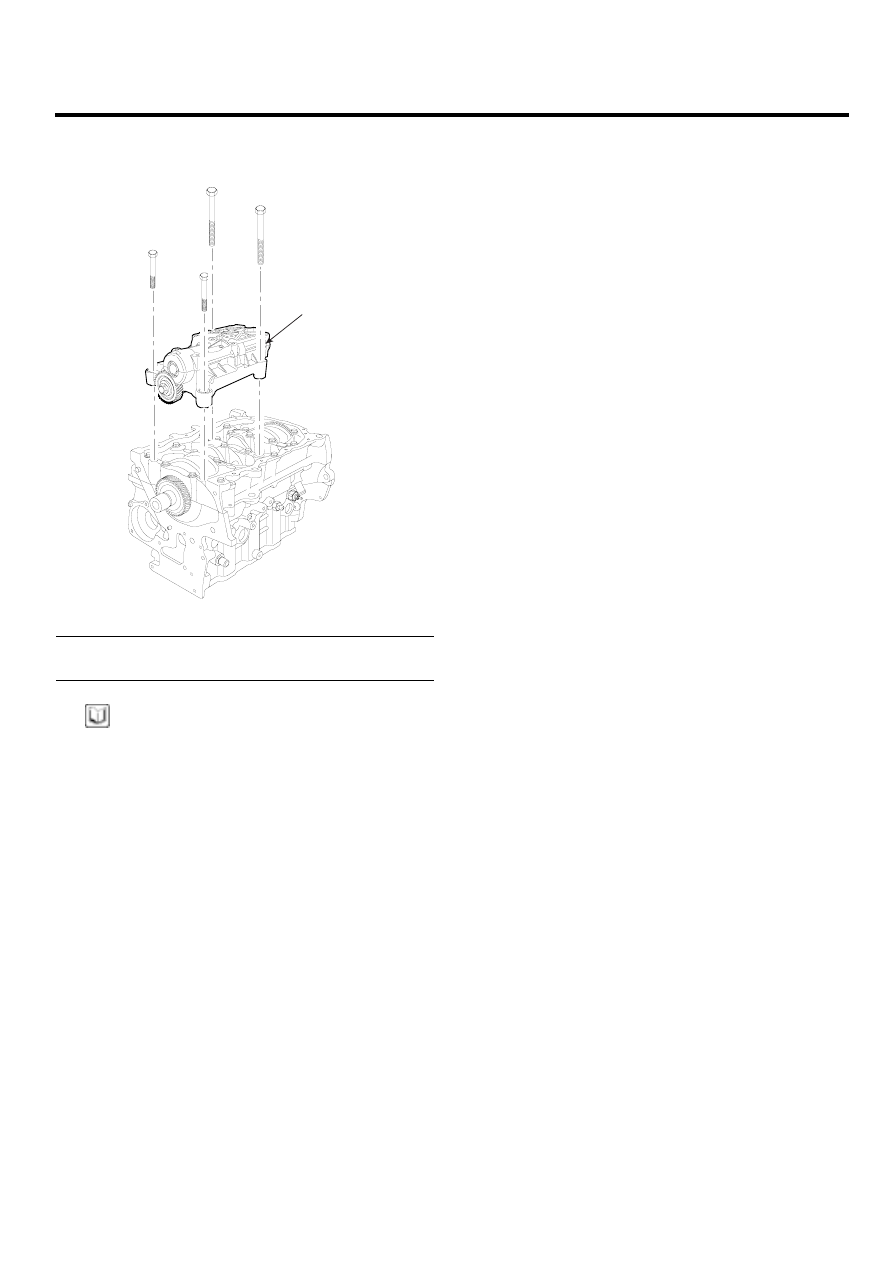

13. Install the balance shaft assembly(A) onto the bed

plate with the bolts (B,C).

A

SCMEM6055D

Tightening torque
53 ~ 57N.m (5.3 ~ 5.7kgf.m, 39.09 ~ 42.04lb-ft)

NOTE

Pay attention to the timing marks on the driver gears
of the balance shaft and the crankshaft.

EM -60

ENGINE (D4EB - DIESEL 2.2)

INSTALLATION

EB9422DC

1.

Clean and dry the oil pump mating surface.

2.

Install the oil pump
a.

Install a new crankshaft oil seal in the oil pump.

b.

Apply liquid gasket evenly to the block mating sur-
face of the oil pump.

Standard liquid gaskets (or sealants)
LOCTITE5900 or equivalent

• Apply liquid gasket in a wide bead : 2.5 ±

0.5m

• Apply the liquid gasket without stoping.
• Assemble the oil pump within 5 minutes after

applying.

c.

Grease the lips of the oil seals.

d.

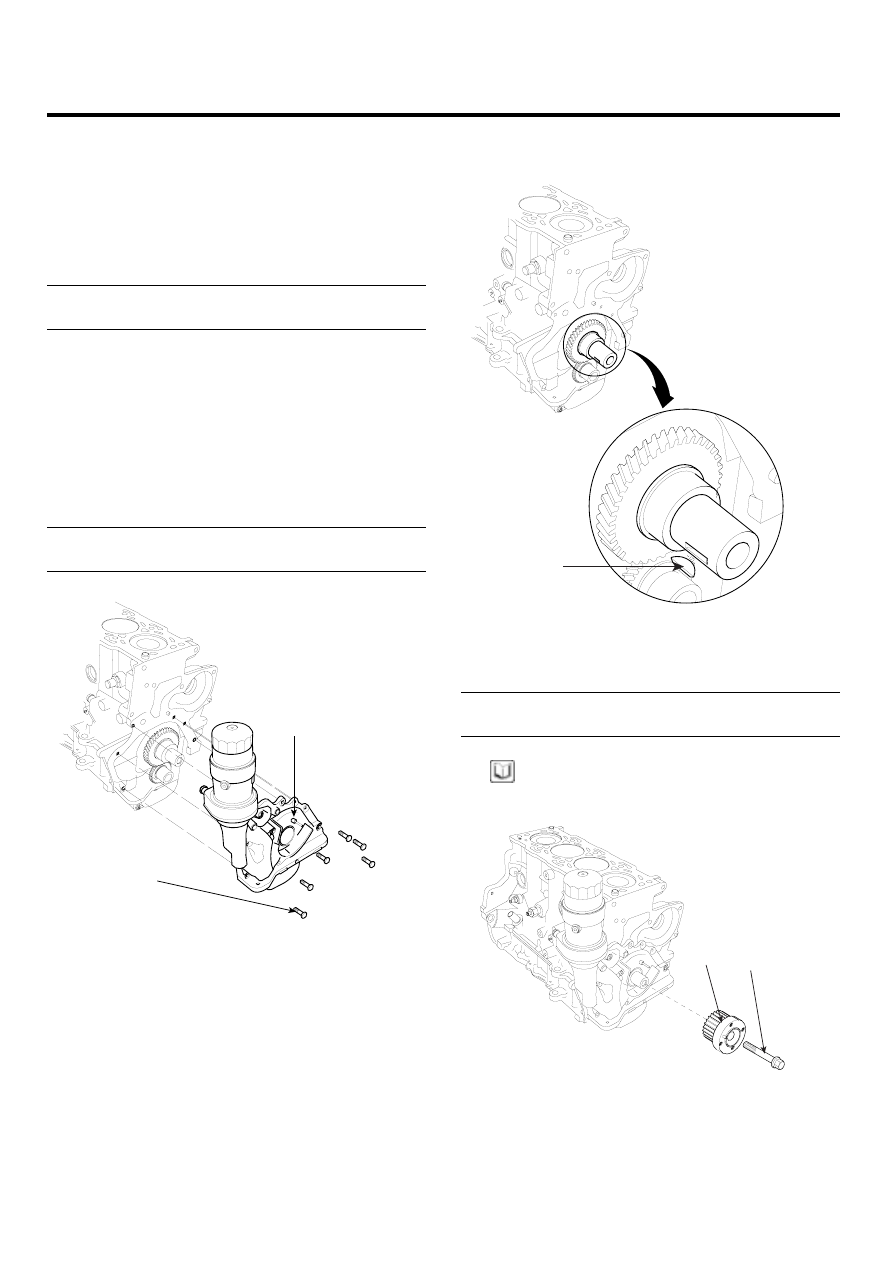

Align the inner rotor with the crankshaft drive gear
and install the oil pump(B).

Tightening torque(A)
20 ~ 27N.m (2.0 ~ 2.7kgf.m, 14.75 ~ 19.91lb-ft)

B

A

ACIE115A

e.

Clean the excess grease off the crankshaft and
check the seals for distortion.

3.

Install the crankshaft key(A) on the crankshaft assem-
bly.

A

LCIF040A

4.

Insert the crankshaft sprocket(B) then tighten the
crankshaft bolt(A).

Tightening torque
196.1 ~ 205.9N.m (20.0 ~ 21.0kgf.m, 144.7 ~ 151.9lb-ft)

NOTE

Align the timing mark on the sproket.

B

A

ACIE114A

ENGINE BLOCK

EM -61

5.

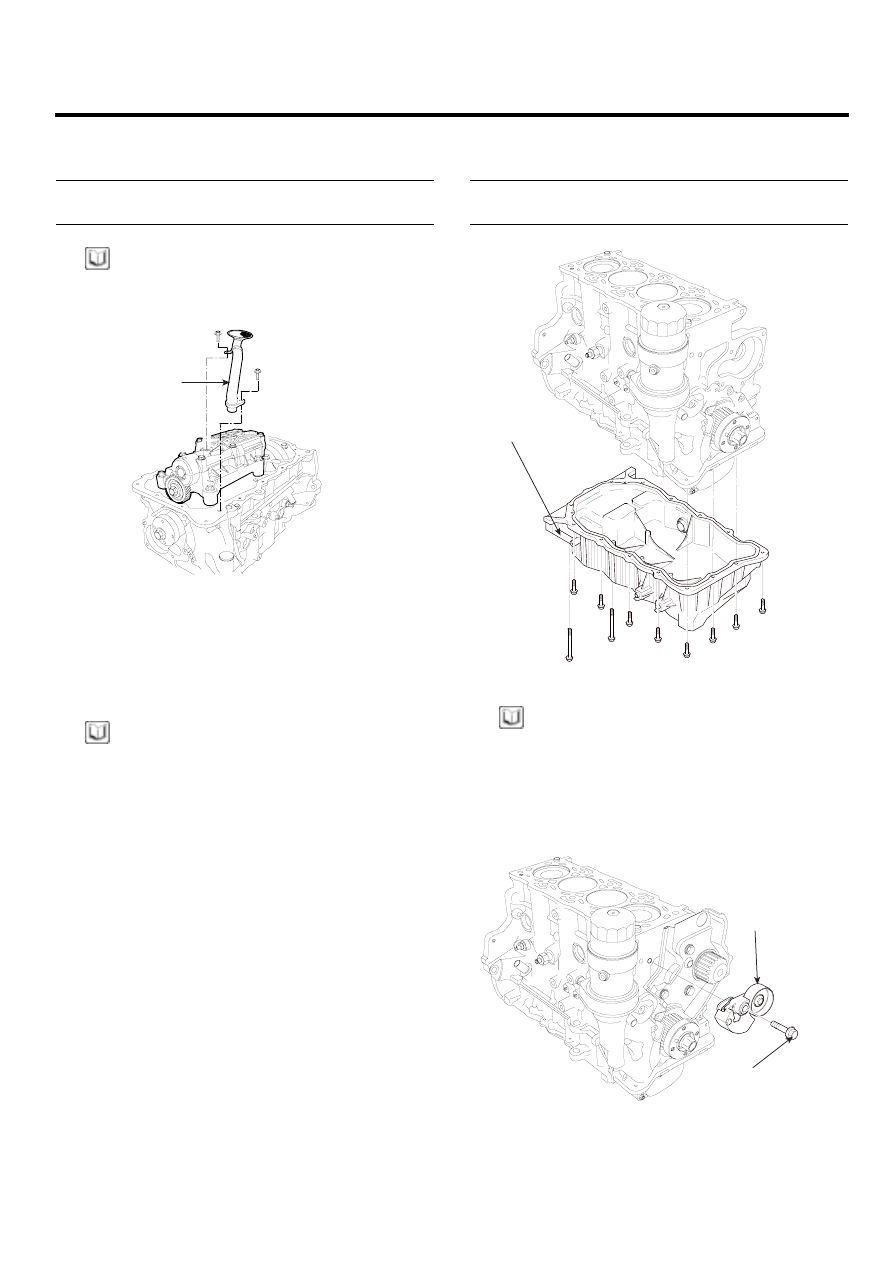

Install the oil screen(A) on the oil pump case(B) and
the engineblock.

Tightening torque
10 ~ 12N.m (1.0 ~ 1.2kgf.m, 7.37 ~ 8.85lb-ft)

NOTE

The bolt B should be tightened after the installation of
the bolt A.

A

SCMEM6054D

6.

Clean and dry the bed plate and the oil pan mating
surfaces.

7.

Apply liquid gasket evenly to the bed plate mating sur-
face of the oil pan. Install the oil pan.

NOTE

• Standard liquid gasket : LOCTITE 5900
• Assemble the oil pan in 5 mimutes after applying

the liquid gasket.

• Apply liquid gasket in a 3mm wide bead without

stopping.

• The clearance between the liquid gasket and the

flange inner end should be 2 ~ 3mm.

8.

Tighten the bolt in two or three steps. In the final step,
tighten all bolts.

Tightening torque
10 ~ 12N.m (1.0 ~ 1.2kgf.m, 7.38 ~ 8.851lb-ft)

A

ACIE112A

NOTE

After installing the oil pump assembly and the oil pan,
remove the oil cooler and fill the 50cc engine oil.

9.

Install the water pump.

10. Install the auto-tensioner(A).

A

B
