EM -62

ENGINE (D4EB - DIESEL 2.2)

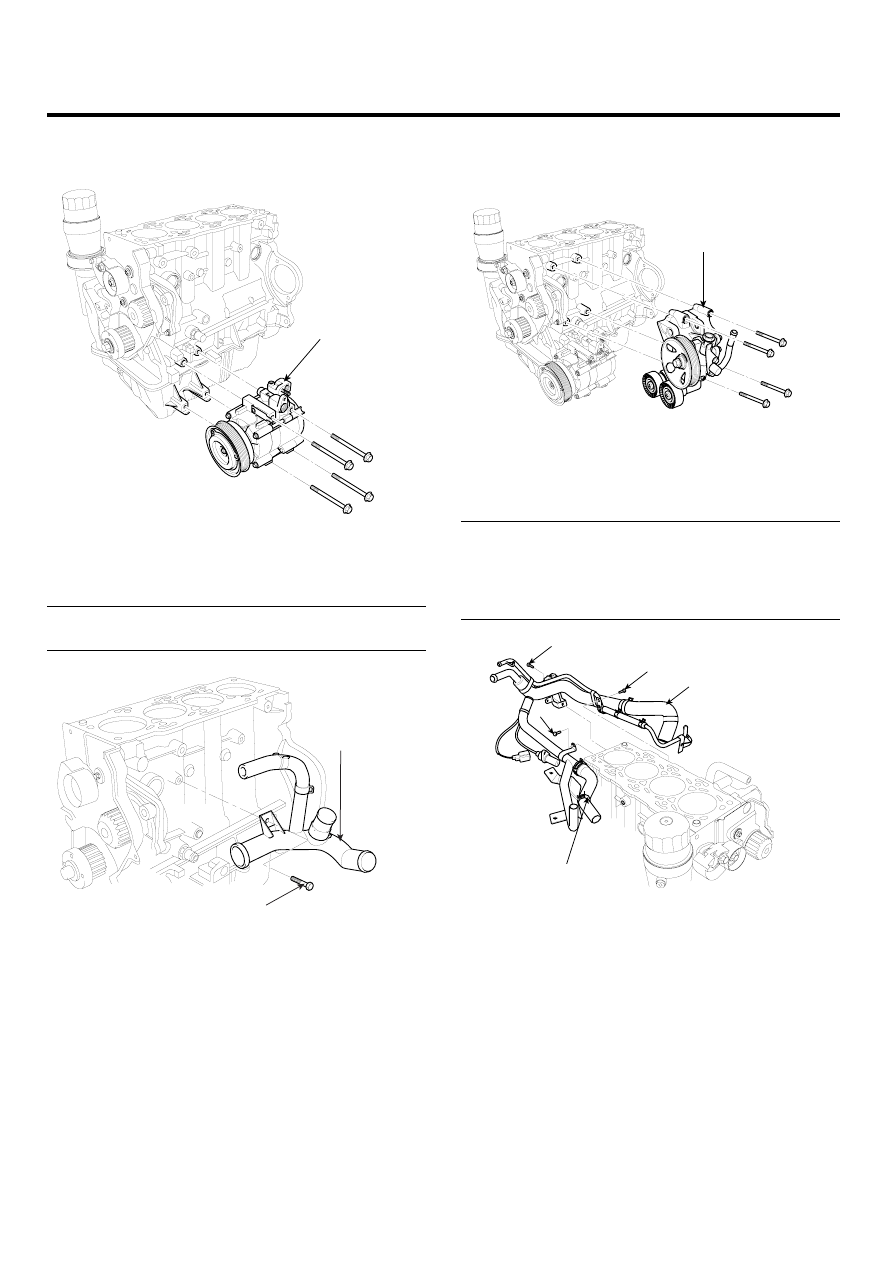

11. Install the air compressor(A). (See HA group - com-

pressor)

A

ACIE108A

12. Install the water inlet pipe assembly(A), tightening the

bolt(B).

Tightening torque
20 ~ 25N.m (2.0 ~ 2.5kgf.m, 14.75 ~ 18.44lb-ft)

A

B

ACIE107A

13. Install the power steering pump mounting bracket as-

sembly(A).

A

ACIE106A

14. Install the heater and oil cooler return pipe(A) assem-

bly.

Tightening torque
Rear side bolt and left side bolt(C, D)
20 ~ 25N.m (2.0 ~ 2.5kgf.m, 14.75 ~ 18.44lb-ft)
Right side bolt(E)
8 ~ 10N.m (0.8 ~ 1.0kgf.m, 5.90 ~ 7.38lb-ft)

C

E

A

B

D

ACIE104A

ENGINE BLOCK

EM -63

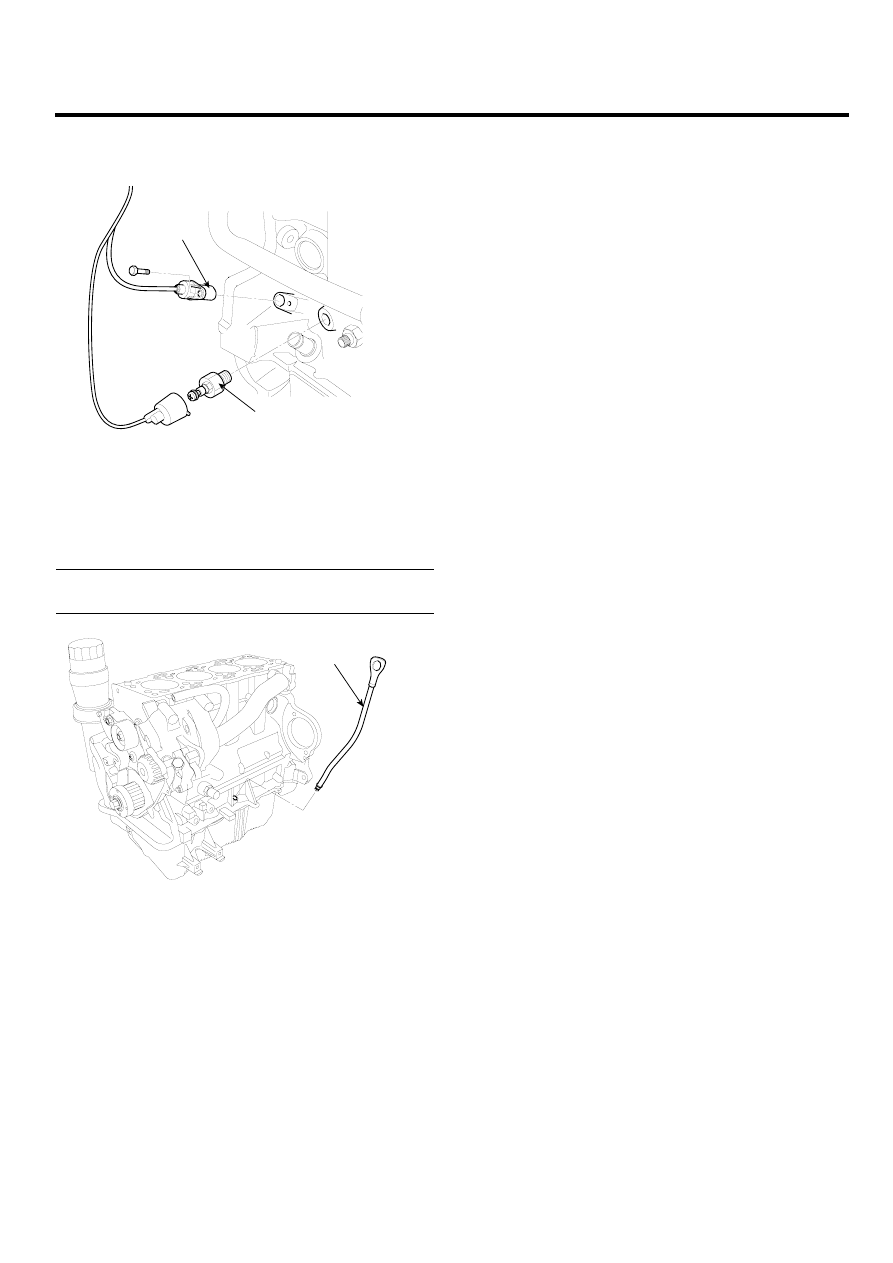

15. Install the CKP(Crankshaft Position Sensor)(A) and

the oil pressure switch(B).

A

B

ACIE103A

16. Install the cylinder head assembly.

17. Install the intake/exhaust manifold assemblies.

18. Install the oil level gauge(A).

Tightening torque
10 ~ 12N.m (1.0 ~ 1.2kgf.m, 7.38 ~ 8.85lb-ft)

A

ACIE102A

19. Install the timing belt assembly.

EM -64

ENGINE (D4EB - DIESEL 2.2)

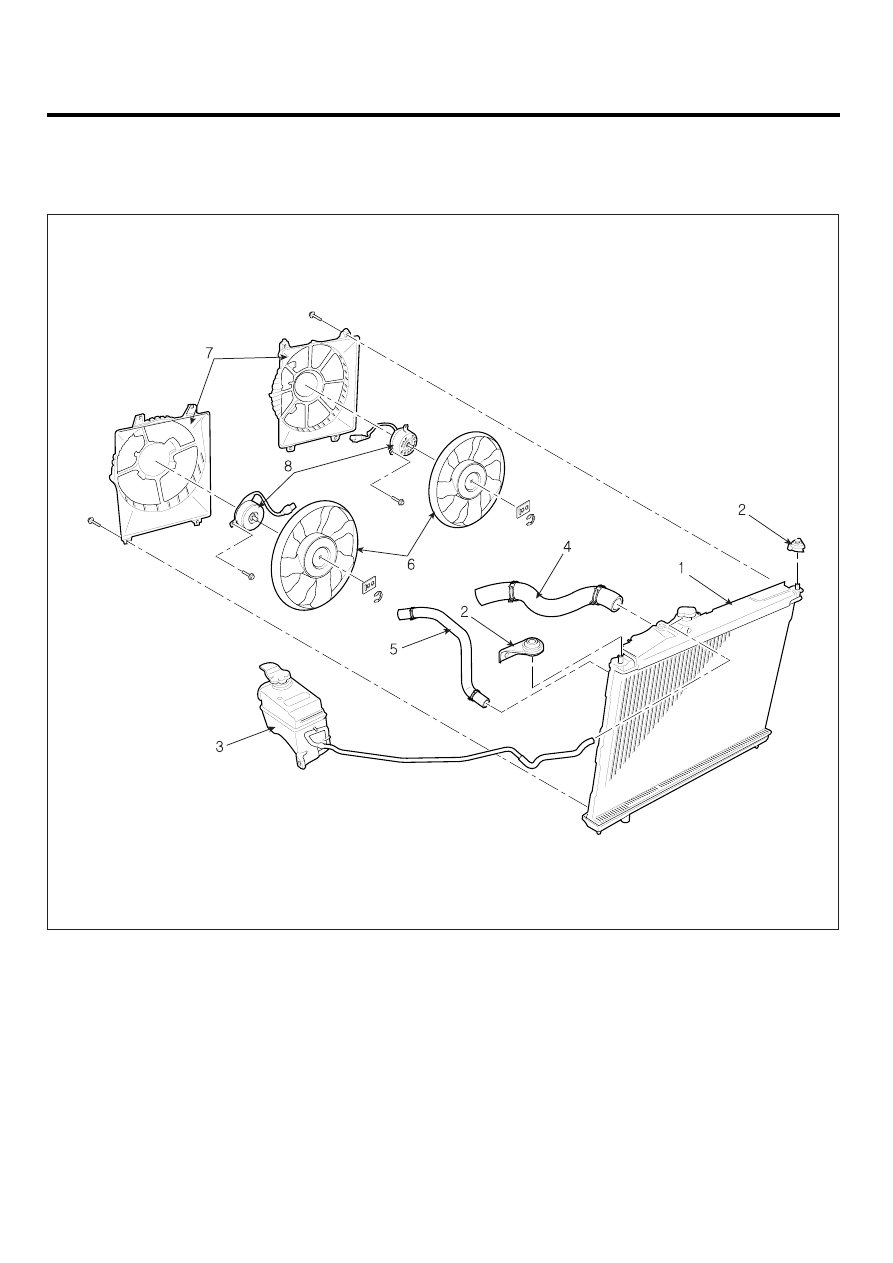

COOLING SYSTEM

COMPONENTS

E5E014EC

1.  Radiator
2.  Radiator bracket
3.  Engine coolant reservoir tank
4.  Radiator upper hose

5.  Radiator lower hose
6.  Radiator fan
7.  Shroud
8.  Fan motor

SCMM16015L

COOLING SYSTEM

EM -65

48 ~ 52
(48 ~ 52, 35 ~ 38)

10 ~ 12 (1.0 ~ 1.2, 7 ~ 9)

2

1

TORQUE : N.m (kgf.m, lb-ft)

4

5

3

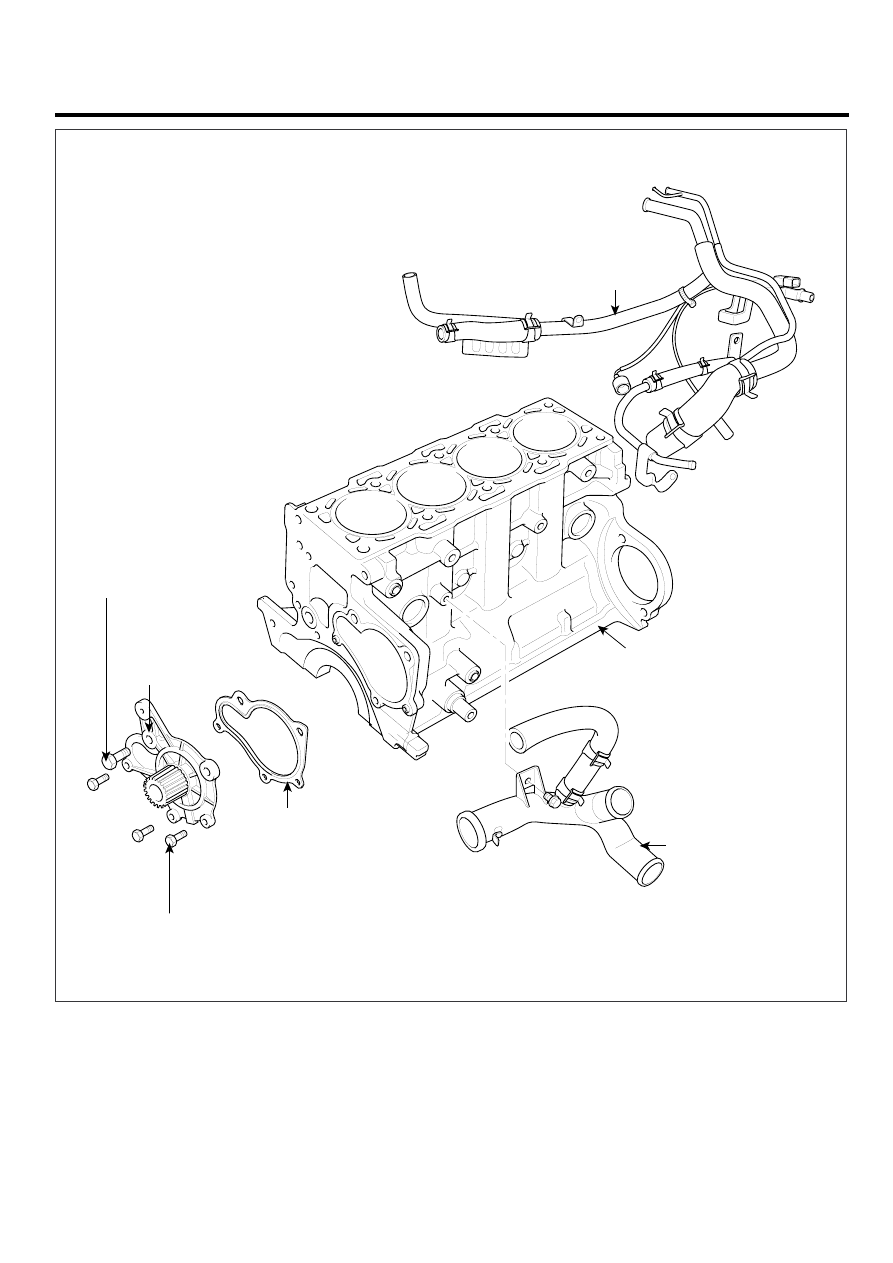

1.  Coolant pump
2.  Gasket
3.  Coolant inlet pipe

4.  Coolant hose & pipe
5.  Cylinder block

SCMM16014L
