EM -70

ENGINE (D4EB - DIESEL 2.2)

INSPECTION

EBA8B55E

THERMOSTAT

Replace the thermostat if it is open at room temperature.

To test closed thermostat :

1.

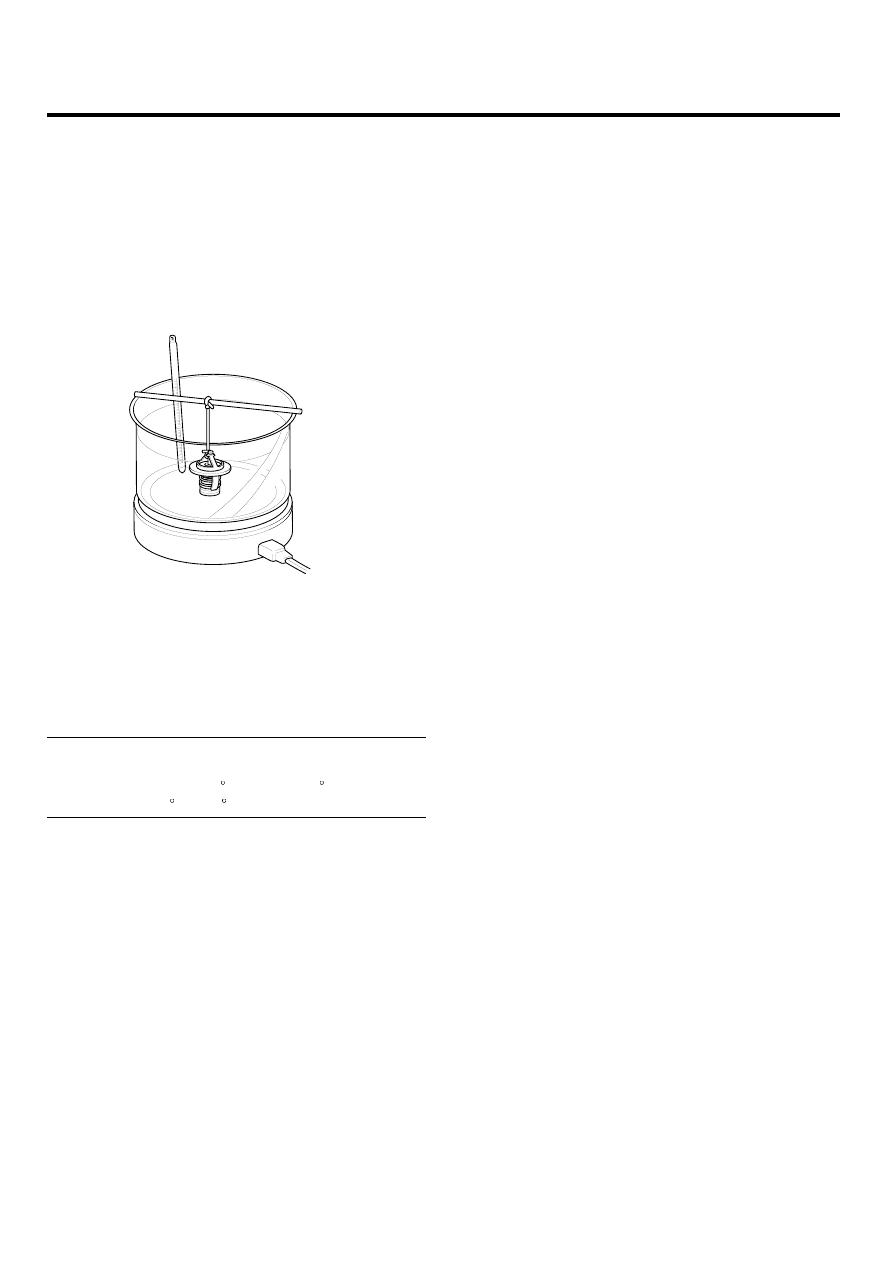

Suspend the thermostat in a container of water.
Do not let the thermometer touch the bottom of the
hot comtainer.

ACIE153A

2.

Heat the water and check the temperature with the
thermomster. Check the temperature at which the
thermostat first opens, and at which it is fully open.

3.

Measure the lift height of the thermostat when it is fully
open.

STANDARD THERMOSTAT
Lift height : above 8.0mm (0.31in.)
Starts opening: 85 ± 1.5 C (185 ± 34.7 F)
Fully open : 100 C (212 F)

LUBRICATION SYSTEM

EM -71

LUBRICATION SYSTEM

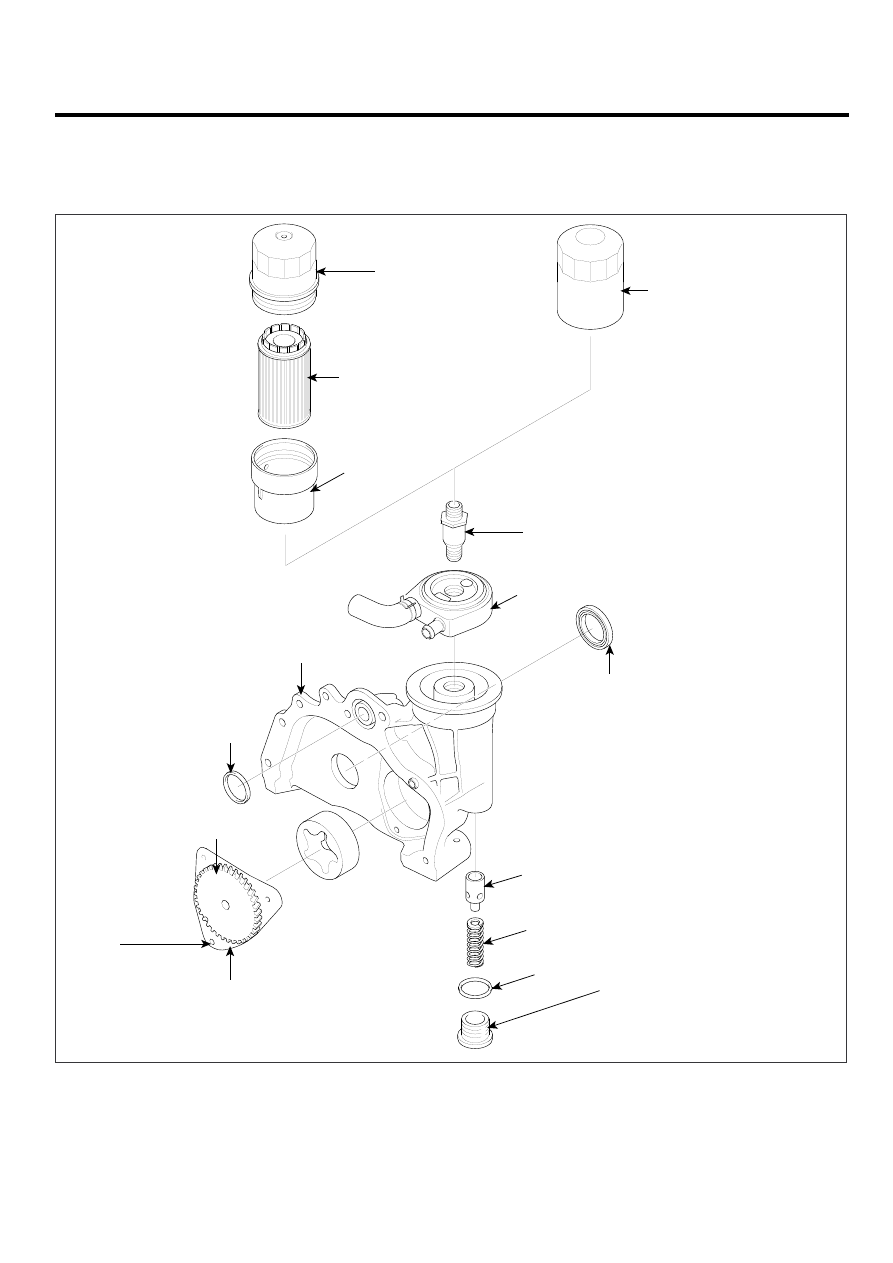

COMPONENTS

EB5DDECB

2
22.6 ~ 24.5
(2.3 ~ 2.5, 16.6 ~ 18.1)

3

4

FOR THE REST
AREA EXCEPT
EUROPE - LHD :

1

5
47.1 ~ 51.0 (4.8 ~ 5.2, 34.7 ~ 37.6)

6

8

12

13

14

15
41.2 ~ 51.0 (4.2 ~ 5.2, 30.4 ~ 37.6)

11

7.8 ~ 9.8
(0.8 ~ 1.0, 5.8 ~ 7.2)

10

9

7

FOR
EUROPE LHD ONLY :

TORQUE : N.m (kgf•m, lb-ft)

1.  Oil filter assembly
2.  Oil  filter upper cap
3.  Oil filter
4.  Oil filter lower case
5.  Oil filter fitting

  6.  Oil cooler
  7.  Oil pump housing
  8.  Oil seal
  9.  O-ring
10.  Oil pump drive gear

11.  Oil pump cover
12.  Relief plunger
13.  Relief spring
14.  Relief cap washer
15.  Relief cap

SCMM16016L

EM -72

ENGINE (D4EB - DIESEL 2.2)

REPLACEMENT

EB27D92C

ENGINE OIL FILTER

NOTE

There are two kinds of oil filters. One is for Eurpe LHD
and the orther is for the rest area except Eurpe LHD
(Left Hand Drive).

For Eurpe LHD :

1.

Remove the oil filter upper cap from lower case with
SST(09263-2E000 the oil filter wrench.).

2.

Inspect the threads and rubber packing. Wipe off the
seat on the oil pump assembly, then apply a light coat
of oil to the oil pump assembly upper cap packing.

3.

Install the new oil filter by hand to the upper cap.

4.

After the rubber seal seats, tighten the oil filter clock-
wise with the special tool.

For the rest area except Eurpe LHD :

1.

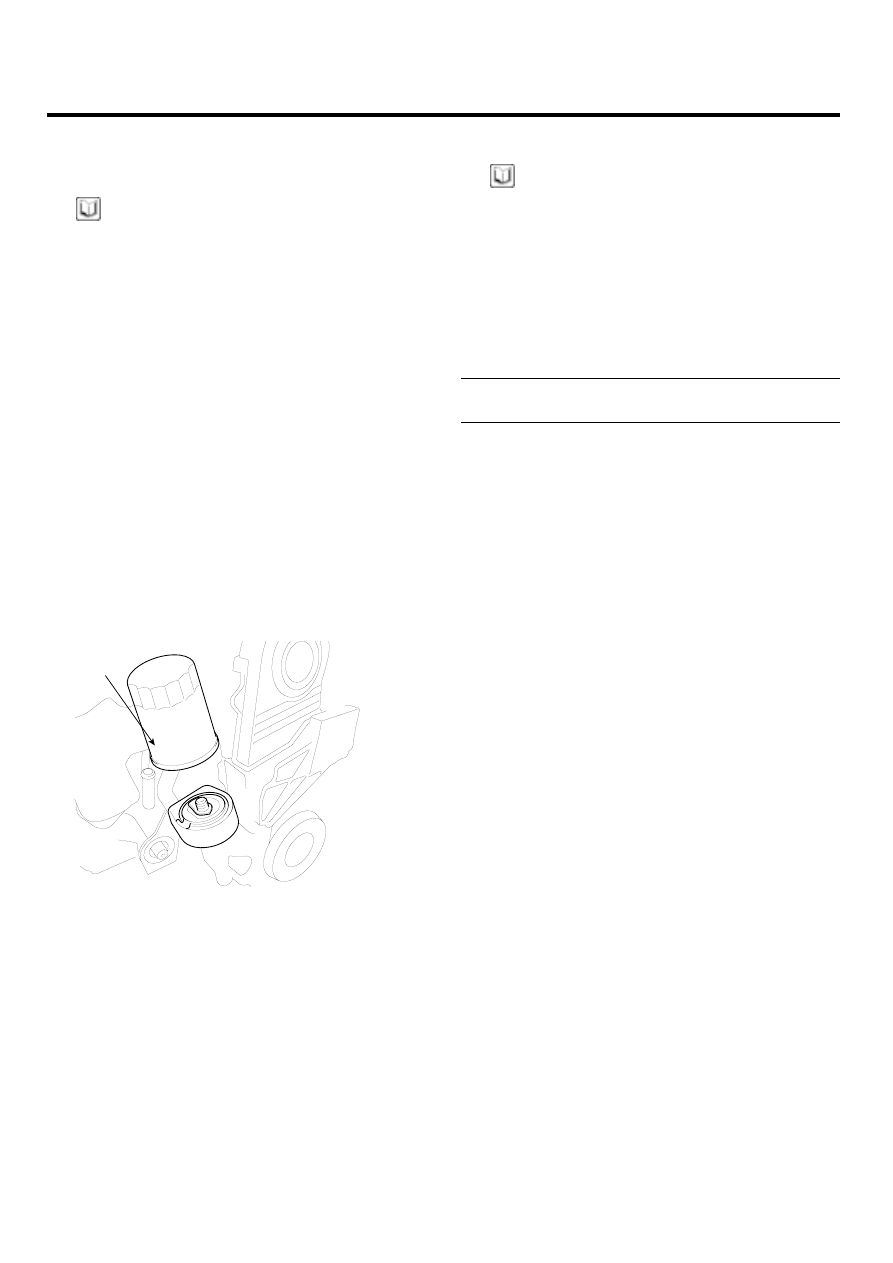

Remove the oil filter(A) with the SST(09263-27000,
the oil filter wrench).

A

ACIE158A

2.

Inspect the threads and the packing on the apply a
light coat of oil new filter. Wipe off the seat.

3.

Install the new oil filter by hand.

4.

After the packing seats, tighten the oil filter clockwise
with the SST(09263-27000).

ENGINE OIL

NOTE

Under normal conditions, the oil filter should be re-
placed at every other oil change. Use severe con-
ditions, the oil filter should be replaced at each oil
change.

1.

Warm up the engine.

2.

Remove the drain bolt, and drain the engine oil.

3.

Reinstall the drain bolt with a new washer.

Tightening torque
35 ~ 45N.m (3.5 ~ 4.5kgf.m, 25.8 ~ 33.2lb-ft)

4.

Refill with the recommended oil.

LUBRICATION SYSTEM

EM -73

SELECTION OF ENGINE OIL

1.

RECOMMENDED API classification :

CH-4 OR

ABOVE

RECOMMENDED ACEA classification :

B4 OR

ABOVE
RECOMMENDED SAE viscosity grades :

*1  Restricted by driving condition and environment.
*2  Not recommended for sustained high speed vehicle operation

Temperature range
anticipated before
next oil change

Recommended SAE viscosity number

20W

30

-40

15W

-40

-30

10W

5W

-30

˚C

˚F

104

68

50

32

14

5

-4

-13

40

20

10

0

-10

-15

-20

-25

0W

-30

*1

*2

LCIG053A

For best performance and maximum protection of all
types of operation, selection only those lubricants
which :

1)

Satisfy the requirement of the API or ACEA clas-
sification.

2)

Have the proper SAE grade number for expected
ambient temperature range.

Lubricants which do not have both SAE grade num-
ber and an API or ACEA service classification on the
container should not be used.
