Engine Electrical

System

GENERAL

IGNITION SYSTEM

CHARGING SYSTEM

ALTERNATOR
BATTERY

STARTING SYSTEM

STARTER
STARTER RELAY

EEA -2

ENGINE ELECTRICAL SYSTEM

GENERAL

SPECIFICATION

EA14A9D5

IGNITION SYSTEM

Items

Specification

Primary resistance

0.715 ± 0.015

Ignition coil

Secondary resistance

-

NGK

ILFR5B11

Spark plugs

Plugs Gap

1.0 ~ 1.1 mm (0.0394 ~ 0.0433 in)

STARTING SYSTEM

Items

Specification

Rated voltage

12 V, 1.2 kW

No. of pinion teeth

8

Voltage

11 V

Ampere

90A, MAX

Starter

No-load

characteristics

Speed

2,800 rpm, MIN

CHARGING SYSTEM

Items

Specification

Type

Battery voltage sensing

Rate voltage

13.5 V, 110A

Speed in use

1,000 ~ 18,000 rpm

Voltage regulator

Electronic built-in type

Regulator setting voltage

14.2 ~ 14.8 V

Alternator

Temperature compensation

-4 ± 4mV/ C

Type

MF 68AH

Cold cranking amperage [at -18 C(-0.4 F)]

600 A

Reserve capacity

110 min

Battery

Specific gravity [at 20 C(68 F)]

1.280 ± 0.01

NOTE

-

COLD CRANKING AMPERAGE is the amperage
a battery can deliver for 30 seconds and maintain
a terminal voltage of 7.2V or greater at a specified
temperature.

-

RESERVE CAPACITY RATING is amount of time
a battery can deliver 25A and maintain a mini-
mum terminal voltage of 10.5V at 26.7 C(80.1 F).

GENERAL

EEA -3

TROUBLE SHOOTING

EFA63C2C

IGNITION SYSTEM

Symptom

Suspect area

Remedy

Ignition lock switch

Inspect ignition lock switch, or replace as required

Ignition coil

Inspect ignition coil, or replace as required

Spark plugs

Inspect spark plugs, or replace as required

Engine will not start
or is hard to start
(Cranks OK)

Ignition wiring disconnected or broken

Repair wiring, or replace as required

Ignition wiring

Repair wiring, or replace as required

Rough idle or stalls

Ignition coil

Inspect ignition coil, or replace as required

Spark plugs and spark plug cables

Inspect spark plugs / cable, or replace as required

Engine hesitates/poor
acceleration

Ignition wiring

Repair wiring, or replace as required

Poor mileage

Spark plugs and spark plug cables

Inspect spark plugs / cable, or replace as required

CHARGING SYSTEM

Symptom

Suspect area

Remedy

Fuse blown

Check fuses

Light burned out

Replace light

Wiring connection loose

Tighten loose connection

Charging warning
indicator does not light
with ignition switch "ON"
and engine off.

Electronic voltage regulator

Replace voltage regulator

Drive belt loose or worn

Adjust belt tension or replace belt

Battery cable loose, corroded or worn

Inspect cable connection, repair
or replace cable

Electronic voltage regulator or alternator

Replace voltage regulator or alternator

Charging warning
indicator does not go
out with engine running.
(Battery requires frequent
recharging)

Wiring

Repair or replace wiring

Electronic voltage regulator

Replace voltage regulator

Overcharge

Voltage sensing wire

Repair or replace wiring

Drive belt loose or worn

Adjust belt tension or replace belt

Wiring connection loose or short circuit

Inspect wiring connection, repair
or replace wiring

Electronic voltage regulator or alternator

Replace voltage regulator or alternator

Poor grounding

Inspect ground or repair

Discharge

Worn battery

Replace battery

EEA -4

ENGINE ELECTRICAL SYSTEM

STARTING SYSTEM

Symptom

Suspect area

Remedy

Battery charge low

Charge or replace battery

Battery cables loose, corroded or worn out

Repair or replace cables

Transaxle range switch (Vehicle with
automatic transaxle only)

Refer to TR group-automatic transaxle

Fuse blown

Replace fuse

Starter motor faulty

Replace

Engine will not crank

Ignition switch faulty

Replace

Battery charge low

Charge or replace battery

Battery cables loose, corroded or worn out

Repair or replace cables

Engine cranks slowly

Starter motor faulty

Replace

Starter motor

Replace

Starter keeps running

Ignition switch

Replace

Short in wiring

Repair wiring

Pinion gear teeth broken or starter motor

Replace

Starter spins but
engine will not crank

Ring gear teeth broken

Replace fly wheel or torque converter

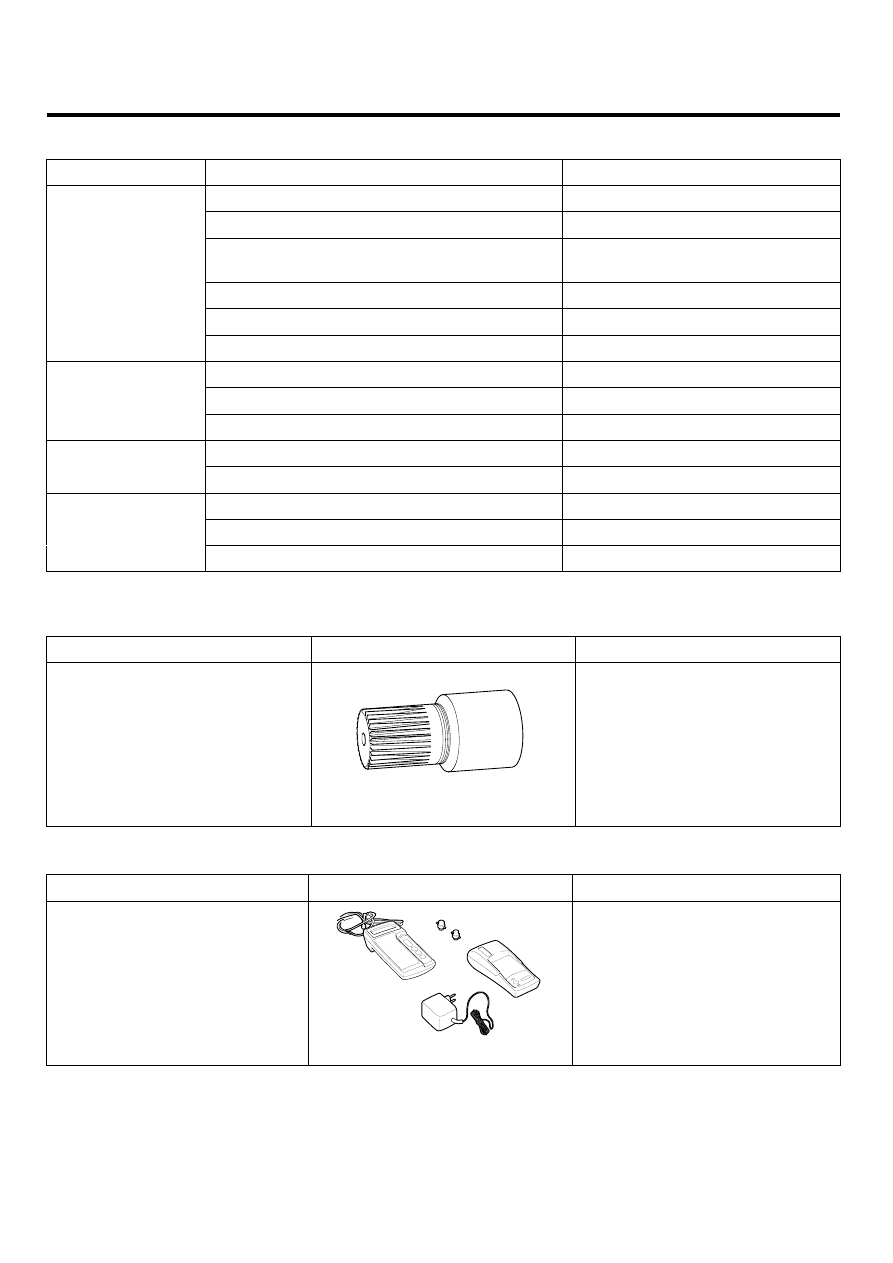

SPECIAL SERVICE TOOL

ECC7A874

Tool (Number and name)

Illustration

Use

Alternator pulley remover wrench
(09373–27000)

EBDD700A

Removal and installation of
alternator pulley

REFERENCE SERVICE TOOLS

Tool (Number and name)

Illustration

Use

MCR-570 KIT
Battery checker

LBLG001A

For testing 12-volt automotive
staring battery and for testing
12-volt charging system.
(Using with Terminal Pinter_182-
003A)
